کاربرد مبرد ها

کاربرد مبرد ها : مهم ترین کاربرد مبرد ها که ظرفیت و راندمان سیستم را تحت تاثیر قرار می دهند عبارتند از: حرارت نهان تبخیر، حجم ویژه بخار، نسبت تراکم و گرمای ویژه مبرد در هر دو حالت مایع و بخار.

مهم ترین خواص گاز مبرد که ظرفیت و راندمان سیستم را تحت تاثیر قرار می دهند عبارتند از: حرارت نهان تبخیر، حجم ویژه بخار، نسبت تراکم، گرمای ویژه مبرد در هر دو حالت مایع و بخار

نام مبرد فریون 11 فریون 12 فریون 13 فریون 113 فریون 114 فریون 500
نوع کاربرد گریز از مرکز سرد کننده با حرارت متوسط بالا و اتوماتیک سرد کننده با حرارت خیلی پایین صنعتی تهویه مطبوع و معمولی سانتریفیوژی و صنعتی ایرکاندیشر و معمولی
نام مبرد فریون 502 فریون 503 فریون 22 فریون 123 فریون 401A  فریون401B
نوع کاربرد سرد کننده با حرارت پایین و متوسط سرد کننده با حرارت خیلی پایین سرد کننده با حرارت پایین و متوسط و ایر کاندیشر سانتریفیوژی و فشار پایین سرد کننده با حرارت متوسط سرد کننده با حرارت پایین
نام مبرد فریون 402 فریون 416 فریون 23 فریون 134 فریون 404 فریون 507
نوع کاربرد سرد کننده با حرارت پایین و متوسط سرد کننده با حرارت متوسط و ایرکاندیشر سیار و چیلر ها سرد کننده با حرارت خیلی پایین سرد کننده با حرارت پایین و ایرکاندیشر سرد کننده با حرارت پایین و متوسط سرد کننده با حرارت پایین

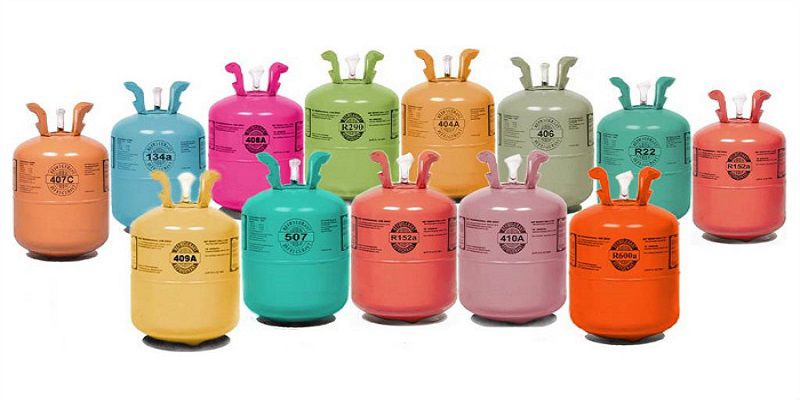

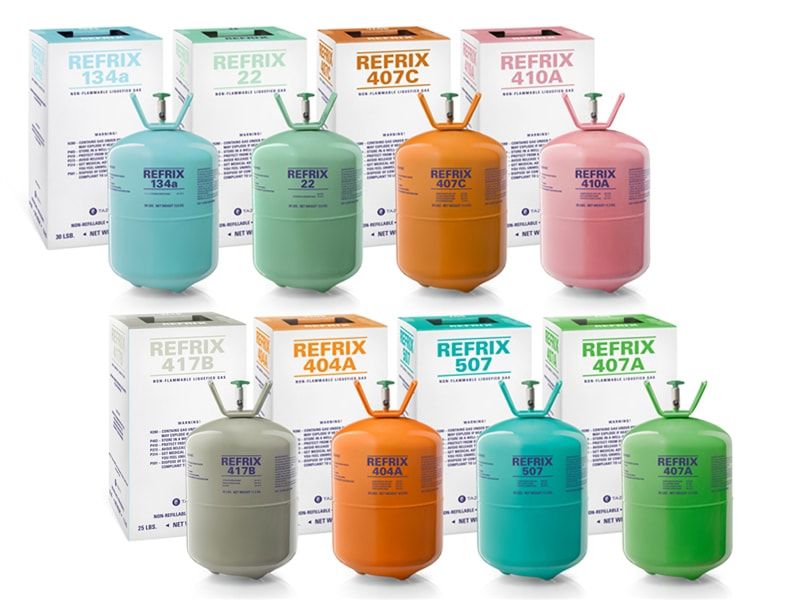

گاز مبرد

گاز مبرد های پرکاربرد در تهویه مطبوع


دی کلرودی فلورو متان (R-12)


فریون شاید مورد استفاده ترین مبرد در حال حاضر باشد. این گاز مبرد ماده ای است بی بو، بی رنگ، غیر سمی، غیر قابل اشتعال، غیر خورنده و از نظر شیمیایی در حرارت های عملیاتی بی اثر است و تا 1022 درجه پایدار می ماند و در شرایط خیلی سخت هم نمی توان آن را تجزیه کرد، ولی اگر با شعله یا سیم الکتریکی خیلی داغ در تماس باشد تجزیه می شود و تولید محصول خیلی سمی می کند. درجه جوش آن 21- درجه سانتیگراد می باشد و نشت آن به آسانی توسط نشت یاب الکتریکی یا مشعل هالاید مشخص می گردد. این مبرد تا 90- درجه سانتیگراد قابل حل شدن در روغن است. در این دما روغن شروع به جداشدن می کند و به دلیل سبک تر بودن وزن در سطح آن جمع می شود. این مبرد دارای گرمای نهان نسبتا پایین است و برای مصرف در دستگاه های کوچکتر مناسب می باشد، زیرا گردش مقدار زیادی ماده سرمازا امکان استفاده از مکانیزم های عملیاتی و تنظیم دقیق تر و در عین حال با حساسیت کمتر را میسر می سازد. از این گاز مبرد در کمپرسور های پیستونی و دورانی و انواع بزرگ گریز از مرکزاستفاده می شود.این مبرد در فشارهای سر و معکوس (پس فشار) کم، ولی مثبت با یک بازدهی حجمی خوب کار می کند. این مبرد در 5درجه فارنهایت، دارای فشار مطلقی معادل 26.5 پوند بر اینچ مربع و در 86 درجه فارنهایت دارای فشار مطلقی معادل 108.8 پوند بر اینچ مربع است. حساسیت این مبرد به آب نسبت به مبرد های 22 و 502 بیشتر است و در صفر درجه مقدار کمی آب در این مبرد حل می شود که نسبت به وزن آن، شش در میلیون است و در نتیجه مایعی که تولید می شود تا حدودی بر روی فلزات سیستم تبرید ایجاد زنگ می کند.

به کار بردن 30 پوند از این ماده به ازای هر 1000 فوت مکعب فضای تهویه شده کاملا بی خطر است. این مبرد اغلب توسط مبرد 22 یا 134 جایگزین می شود چرا که وجود اتم کلر باعث آسیب لایه ازن می شود.


منو کلرو دی فلرو متان ( R-22 )


این مبرد یک ماده ی سرمازای مصنوعی است که انحصارا برای دستگاه های تبریدی که درجات تبخیر پایین دارند ساخته شده است. یکی از موارد استعمال آن در دستگاه های انجماد سریع است که درجه آنها بین20- تا 40- درجه فارنهایت حفظ می شود. همچنین این مبرد در دستگاه های تهویه مطبوع و یخچال های خانگی به طور موفقیت آمیزی مورد استفاده قرار گرفته است. استفاده عمده این مبرد در سیستم های تهویه مطبوع کوچک می باشد که در آنها به دلیل محدودیت فضا، استفاده از کمپرسور ها با جابه جایی کم مزیت به شمار می آید.

این مبرد فقط در کمپرسور های پیستونی به کار گرفته می شود و فشار عملیاتی آن به نحوی است که برای نیل به درجات پایین، نیازی به کارکرد در فشارهای کمتر از جو نیست.

این مبرد ماده ای است پایدار، غیر رسمی، بدون اثر اکسید کنندگی، بی آزار و غیر قابل اشتعال. حلالیت آن در آب سه برابر مبرد 12 است. به همین دلیل رطوبت در این مبرد باید حداقل باشد به همین دلیل استفاده ازخشک کن و رطوبت گیر در آن بیشتر است. این ماده تا 16 درجه فارنهایت در روغن حل می شود و پس از آن روغن شروع به جدا شدن می کند و چون از مایع سبک تر است در سطح آن جمع می شود. وجود نشت را می توان به وسیله نشت یاب الکتریکی یا مشعل هالاید تعیین کرد.

مبرد 22 دارای تغییر مکان کمپرسور کمتری نسبت به مبرد 12 خواهد بود که تقریبا 60% آن می باشد یعنی برای مقدار معینی مبرد جریان یافته اثر تبرید این گاز مبرد 60% بیشتر از مبرد 12 است و بدین ترتیب لوله های مبرد کوچکتر خواهد شد. مبرد 22 نسبت به مبرد 12 یک اتم کلر کمتر دارد بنابراین آسیب کمتری به لایه ازن می زند. در کاربرد های دما پایین که نسبت های تراکم نسبتا بالا هستند، برای جلوگیری از گرم شدن بیش از حد کمپرسور توصیه می شود سیلندر و سر سیلندر کمپرسور با آب خنک شود.


آمونیاک ( R-717 )


این مبرد در دستگاه های سرد کننده صنعتی، واحد های یخ سازی، دسته بندی، زمین های اسکی روی یخ و ... به کار برده می شود و ترکیبی از هیدروژن و ازت که در شرایط عادی گازی بی رنگ با نقطه جوش 28- درجه فارنهایت در فشار جو و نقطه ذوب 108- درجه فارنهایت می باشد. نقطه جوش پایین این ماده عمل سرد کردن در دامنه حرارت های پایین تر از صفر درجه را بدون کاهش فشار اواپراتور به زیر فشار جو عملی می سازد. با توجه به گرمای نهان بالای این ماده می توان با سرد کننده های کوچک درجه حرارت های پایین ایجاد کرد.

این مبرد تا حدودی قابل اشتعال است و با مخلوط مناسبی از هوا قابل انفجار است. این ماده سمی است و فقط مقدار کمی از آن را می توان بدون اینکه به دستگاه تنفس ضرر برساند استنشاق کرد.

نشت آب به علت بوی کاملا مشخص و دود سفیدی که در مجاورت شمع گوگردی یا پودر گوگرد تولید می کند به راحتی قابل تشخیص است. گاهی نیز از کف و صابون و با استفاده از خاصیت ایجاد حباب در محل نشت استفاده می شود. از کاغذ آغشته به تورنسل یا فنل فتالین هم که در مقابل نشت تغییر رنگ می دهند می توان استفاده کرد.

آمونیاک خالص بدون آب برای تمام فلزاتی که معمولا در سیستم های تبرید مورد استفاده قرار می گیرند، خورندگی ایجاد نمی کند اما در حضور رطوبت باعث خورده شدن فلزات غیر آهنی نظیر مس و برنج می شود. در سیستم های تبریدی که با آمونیاک کار می کنند، به جز در حرارت های خیلی زیاد مشکلی در مورد روغن کاری پیش نمی آید، چون این مبرد از روغن سبک تر است و به راحتی از روغن جدا می شود و روغن جداشده را می توان با منفذ کوچکی در کف اواپراتور به کمپرسور تلمبه کرد. بخار این مبرد به شدت در آب حل می شود. این ماده در دستگاه های بسیار بزرگ که دارای کمپرسور پیستونی هستند و همچنین در سیستم های جذبی بکار برده می شوند. آمونیاک در همه جا به سهولت قابل دسترس بوده و از تمام مبرد های معمول ارزان تر است. این دو عامل به همراه پایداری شیمیایی، میل ترکیبی با آب و غیر قابل امتزاج بودن با روغن، این مبرد را برای استفاده در سیستم های بزرگی که سمی بودن اهمیتی ندارد ایده آل می سازد.

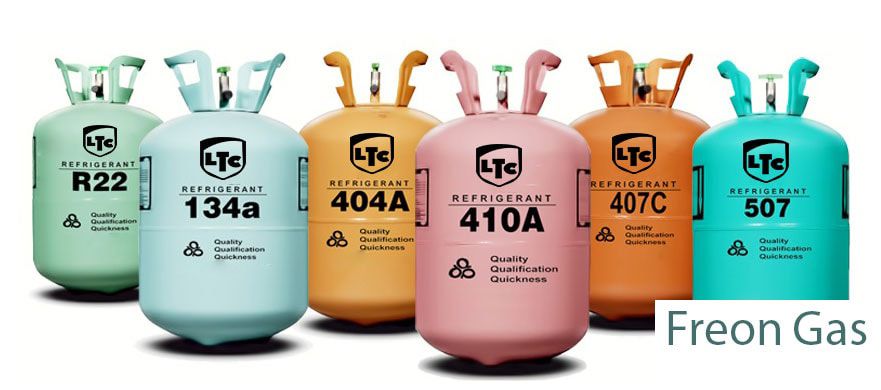

گاز های مبرد


مبرد های صنعتی
 مبرد GWP ODP
CFC-12 10,900 1
R-502 4,657 0.334
R-507 3,985 0
R-404A 3,922 0
R-407A 2,107 0
HCFC-22 1,810 0.055
R-407C 1,774 0
HFC-134a 1,430 0
( 290-Propane ( R   3.3 0
  R-744 ) CO2 ) 1 0
 R-717 ) Ammonia ) 0 0



 مبرد های خانگی
 مبرد GWP ODP
 CFC-12 10,900 1
HFC-134a 1,430 0
HFC-152a 124 0
R-600a ) Isobutane ) 3 0



 مبرد های حمل و نقل
 مبرد GWP ODP
CFC-12 10,900 1
R-502 4,657 0.334
R-507A 3,985 0
R-404A 3,922 0
R-410A 2,088 0
HCFC-22 1,810 0.055
R-407C 1,774 0
HFC-134a 1,430 0
 R-728 ) Nitrogen ) 0 0



 تهویه خودروهای موتوری
مبرد GWP ODP
CFC-12  10,900 1
HCFC-22 1,810 0.055
R-407C 1,774 0
HFC-134a 1,430 0
HFC-152a 124 0
HFO-1234yf 4 0
R-744 ) CO2 ) 1 0



تهویه مطبوع مرکزی
مبرد GWP ODP
R-410A 2,088 0
HCFC-22 1,810 0.055
R-407C 1,774 0



ساخت و ساز، تبرید خانگی، و یخچال حمل و نقل
مبرد GWP ODP
CFC-12 10,900 1
CFC-11 4,750 1
HFC-227ea 3,220 0
HCFC-142b 2,310 0.065
HCFC-22 1,810 0.055
HFC-134a 1,430 0
HFC-245fa 1,030 0
HFC-365mfc 794 0
HCFC-141b 725 0.11
HFC-152a 124 0
Cyclopentane <25 0
n-Pentane <25 0
Methyl Formate <25 0
Isopentane 11 0
( 1233zd( E ) (HBA-2- 7-4.7 ~0
E )HFO-1234ze ) 6 0
Isobutane 3 0
CO2 1 0



پیشرانها و حلال ها
مبرد GWP ODP
Propellant
CFC-12 10,900 1
HCFC-22 1,810 0.055
HFC-134a 1,430 0
N2O 298 0.017
HFC-152a 124 0

E )HFO-1234ze )

6 0
Butane 4 0
Propane 3.3 0
Isobutane 3 0
CO2 1 0
Dimethyl Ether 1 0
Solvent
CFC-113 6,130 0.8
CFC-11 4,750 1
10mee-HFC-43 1,640 0
HFC-245fa 1,030 0
HFC-365mfc 794 0
HCFC-141b 725 0.11
HCFC-225cb 595 0.033
HFE-7100 ) HFE-449sl ) 297 0
Methyl chloroform 146 0.1
HCFC-225ca 122 0.025
HFE-7200 ) HFE-569sf2 ) 59 0
Oxygenated Organic Compounds <20 0
HBA-2 ) ( E )-1233ze ) 7-4.7 ~0
Hexane 3 0
Heptane 3 0

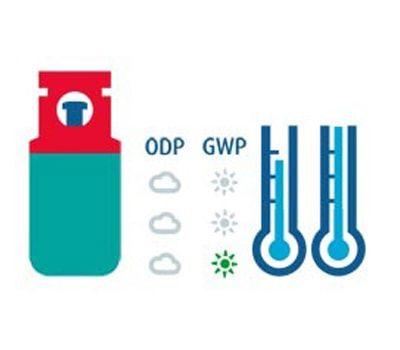

جدول مبرد ها و مقادیر GWP , ODP
