داکت اسپلیت

­داکت اسپلیت



داکت اسپلیت در واقع همان کولر گازیست که از ظرفیت 18000 به بالا تولید میشود و با بهره گیری ازالکترو فن قوی تر در پنل داخلی امکان کانال کشی در سقف یا دیوار کاذب را مهیا می سازد .

داکت اسپلیت از دو بخش یونیت خارجی و یونیت داخلی تشکیل شده است که یونیت خارجی آن باید در ارتفاع و فاصله افقی متناسب با ظرفیت و نوع آن نصب گردد تا کارایی مناسب را داشته باشد .





یونیت داخلی و خارجی داکت اسپلیت



داکت اسپلیت و عملکرد آن



داکت اسپلیت دارای یک سیکل تبرید تراکمی است که در برخی مدل ها تواما بصورت هیت پمپ ( گرمایشی ) هم تولید می گردد . با توجه به استهلاک و میزان انرژی برق مصرفی ، استفاده از سیستم گرمایش هیت پمپ در داکت اسپلیت ها به صرفه نیست و به جای آن از کویل حرارتی آبگرم در داکت اسپلیت ها استفاده می گردد که از آب گرم پکیج یا موتورخانه استفاده میکند.

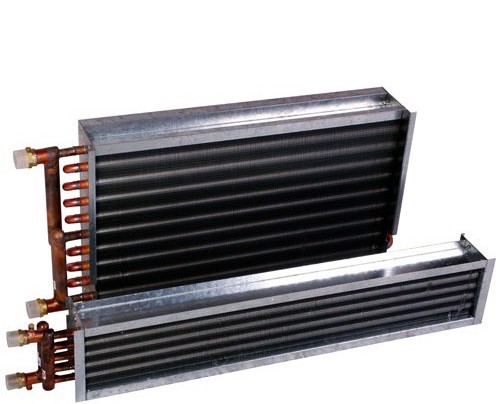

کویل آبگرم در برخی برند ها بصورت کارخانه ای روی دستگاه و در برخی دیگر بصورت جدا گانه عرضه می شود .

آب گرم مورد نیاز گرمایش کویل آبگرم داکت اسپلیت از آب گرم تولیدی پکیج حرارتی یا موتور خانه ی مرکزی تاثیر می گیرد .

معمولا کویل دستگاه های داکت اسپلیت از نوع مسی دو یا سه ردیفه با فین آلومینیومی می باشد . که با توجه به ظرفیت دستگاه ابعاد سطح حرارتی و ابعاد کویل متفاوت خواهد بود .




داکت اسپلیت ها در دو نوع اینورتردار و معمولی تولید می شوند . در نوع داکت اسپلیت اینورتر دار، توان و قدرت کارکرد دستگاه با توجه به دمای ست شده و دمای حسگر داخل مشخص خواهد شد . بصورتی که فرمان ارسالی از ترموستات به اینورتر سبب تغییر فرکانس برق ورودی به کمپرسور میشود و به طبع آن تعداد دور و قدرت کمپرسور نیز بسته به نیاز محیط متفاوت خواهد بود .


خرید و نصب دستگاه داکت اسپلیت



با توجه به حساسیت و دقت مورد نیاز در خرید و نصب داکت اسپلیت بهتر است قبل از هر گونه اقدامی و بعد از مشخص شدن برند مورد نیاز از شرکت مورد نظر در خواست کارشناسی از محل شود تا با توجه به نظر کارشناس و موقعیت پروژه تعداد و ظرفیت دستگاه مشخص گردد .

در بسیاری از برند ها در ظرفیت های بالای 36000 دستگاه ها بصورت سه فاز هستند لذا در صورت عدم دسترسی به برق سه فاز در واحد های بزرگ تر از دویا چند دستگاه با ظریفت پایین تر و تک فاز استفاده می شود .

دستگاه های داکت اسپلیت باید توسط ساپورت هایی در سقف کاذب مهار شوند و کانال کشی از محل استقرار دستگاه تا محل خروجی هوا به وسیله کانال هایی فلزی – پیش ساخته و یا فلکسی بل عایق دار باید انجام گردد .

ابعاد کانال کشی و اصول اجرایی و جنس کانال تاثیر بسزایی در کارایی ، طول عمر و صدای دستگاه داکت اسپلیت خواهد داشت .

کانال کشی دستگاه ها باید توسط افراد متشخص طبق نقشه ها اجرا گردد و توسط ناظر شرکت مورد نظر تایید گردد .



نصب داکت اسپلیت



حد فاصل بین یونیت داخلی و خارجی نباید از متراژ مورد تایید شرکت بیشتر باشد در اینصورت ظرفیت دستگاه باید افزایش یابد و یا اینکه محل استقرار یونیت خارجی داکت اسپلیت تغییر کند . ( یونیت خارجی داکت اسپلیت باید در محلی نصب گردد که دارای فضای مناسب جهت استقرار و گردش هوا انتقال حرارتی را داشته باشد .)

سیستم کنترل دستگاه داکت اسپلیت که معمولا بصورت دیواریست و باید در شرایط زیر نصب گردد :

  • در ارتفاع 140 تا 150 سانتی متری دیوار
  • بدور از نور مستقیم آفتاب
  • برروی دیوار های داخلی ( عدم انتقال حرارت با پشت دیوار )
  • در معرض هوای خروجی داکت اسپلیت و در معرض سایر تجهیزات سرمازا یا گرمازا نباشد .
  • حتی الامکان در نزدیکی دستگاه داکت اسپلیت نصب گردد .

در نصب  و را اندازی ، هزینه های شاسی کشی و کانال کشی سوراخکاری و برشکاری و کابل کشی به عهده مشتریان محترم می باشد.



مزایای دستگاه داکت اسپلیت



  • عدم اشغال فضای زیاد مانند : چیلر ، دستگاه های فن کویل ، رادیاتور ها و ...
  • عدم وجود لوله کشی آب سرمایش و گرمایشی در ساختمان برخلاف سیستم فن کویل و رادیاتور
  • سیستم تهویه مطبوع مجزا برای هر واحد
  • هزینه های اولیه پایین تر نسبت به سیستم چیلر و فن کویل
  • امکان نصب در ساختمان های با کاربری های متفاوت اداری ، تجاری ، مسکونی ، تفریحی و ...
  • حذف کانال کشی هایی عمومی در ساختمان و استفاده بهینه از زیر بنای ساختمان
  • قرار گرفتن دستگاه در دیوار یا سقف کاذب و عدم رویت آن در ساختمان
  • امکان اجرای کانال کشی هوای تاز بر خلاف سیستم های رادیاتور ، کولر گازی ، اسپلیت و ...
  • قابلیت برنامه ریزی های هفتگی و ماهانه در برخی مدل ها



محاسبه سرانگشتی دستگاه داکت اسپلیت



جهت انتخاب دستگاه داکت اسپلیت با توجه به دو فصل بودن این دستگاه می بایست این سیستم بر اساس ظرفیت سرمایش مدل گردد . برای این کار متراژ کل فضای مورد نظر را باتوجه به ارتفاع نرمال در عدد 400 تا 600 ضرب کرده و ظرفیت تقریبی دستگاه داکت اسپلیت بدست می آید .

معمولا ظرفیت دستگاه های داکت اسپلیت بر اساس تن تبرید لحاظ می شود که هر 12000 بی تی یو بر ساعت ظرفیت برودتی معادل یک تن تبرید است .

برای مثال در یک ساختمان 120 متری که دارای ارتفاع نرمال در شرایط آب و هوای نرمال قرار دارد و میزان ظرفیت برودتی مورد نیار داکت اسپلیت معادل 48000 بی تی یو بر ساعت معادل 4 تن تبرید است .

در بسیاری از ساختمان ها برق سه فاز برای اینگونه واحد ها در نظر گرفته نمی شود . لذا یا باید از دستگاه هایی با برند های دیگر استفاده کرد که در این ظرفیت از نوع تک فاز داشته باشند و یا اینکه فضاها را تفکیک کرده و از دو یا چند دستگاه با ظرفت پایین تر استفاده نمود .



گارانتی دستگاه داکت اسپلیت



دستگاه های داکت اسپلیت در برندهای مختلف دارای شرایط گارانتی متفاوت هستند که تماما توسط پرسنل مجاز نصب و گارانتی می شوند . معمولا دستگاه های داکت اسپلیت دارای 5 سال ضمانت کمپرسور و 2 سال ضمانت قطعات می باشند .





مشاوره و فروش دستگاه داکت اسپلیت



 با سپاس از اعتماد شما ، شرکت بامین تهویه ارائه دهنده انواع مدل های داکت اسپلیت در ظرفیت های مختلف به مشتریان می باشد.  فروشگاه اینترنتی بامین تهویه تمامی مشخصات و اطلاعات فنی و تصاویر انواع داکت اسپلیت را جهت بررسی و خرید در اختیار مشتریان محترم قرار داده است.
