یونیت هیتر چیست؟


یونیت هیتر Unit Heater یا واحد گرم کننده دستگاهی است یک فصلی که از آن برای گرم کردن فضاهای بزرگ مانند سالن‌ها و کارخانجات و فضاهایی که نیاز کمی به هوای تازه دارند و یا هوای تازه آن ها به روش دیگری تامین می‌شود کاربرد دارد.

یونیت هیتر هوای بیشترین کاربرد را در سالن های تولید ، سوله ها و سالنهای ورزشی دارد.

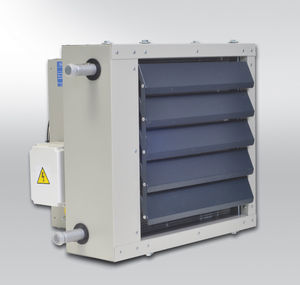

یونیت هیتر




یونیت هیترمعمولاً هوای گرمی که تامین می کند توسط آب گرم ویا بخار تولیدی بویلر در موتور خانه تأمین می‌شود، در واقع این روش هم یکی از مشتقات حرارت مرکزی می‌باشد ولی به جای سیرکولاسیون آب به داخل رادیاتورها و یا فن کویل‌ها درون کویل یونیت هیتر انجام می‌شود. در این روش توزیع گرما توسط باد بزن پشت کویل حرارتی دستگاه انجام می‌شود (انتقال حرارت به صورت اجباری)

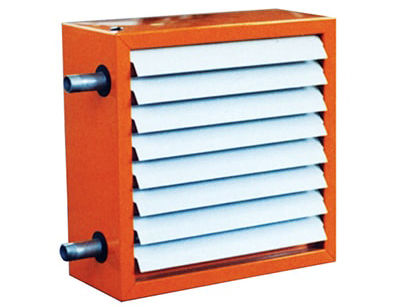

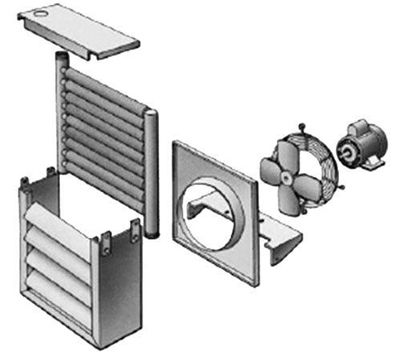

ساختمان یونیت هیتر

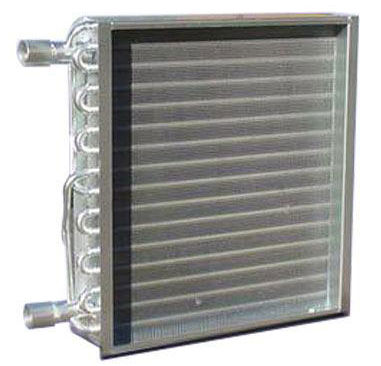

1- کویل یونیت هیتر: کویل با لوله‌ های پره دار که در داخل آن آب گرم، آب داغ یا بخار به عنوان حامل انرژی حرارتی جریان دارد. بر حسب نوع یونیت هیتر، کویل ممکن است صاف، مکعبی شکل، گرد و یا دایره‌ای شکل باشد.

ساختمان یونیت هیتر

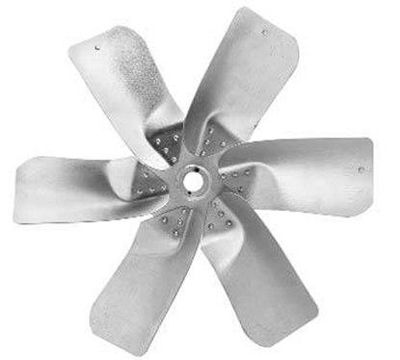

2- پروانه و یا فن یونیت هیتر: وظیفه عبور دادن هوا از روی کویل و به جریان انداختن هوا در داخل فضای گرم شونده را عهده‌دار است.

فن یونیت هیتر


3-  پره‌های جهت دهنده هوای خروجی : که به وسیله آن‌ها می‌توان هوای خروجی از یونیت هیتر را به قسمت‌های مختلف محط مورد نظر هدایت نمود.

4-  کابین یا محفظه یونیت هیتر: که پروانه و کویل در داخل آن و پره‌های جهت دهنده هوا بر روی آن نصب می‌گردند.


اجزای یونیت هیتر



یونیت هیتر ها بر اساس مشخصه های نوع واسطه ، نوع پروانه ، ترتیب قرار گرفتن قطعات و محل نصب به چهار دسته تقسیم بندی می شوند ...



انواع یونیت هیتر از نظر نوع واسطه :



  1. آبی
  2. بخار آبی
  3. برقی



انواع یونیت هیتر از نظر نوع پروانه (فن)



  1. پروانه ملخی (پروانه پنکه ای)
  2. پروانه سانتریفوژ



انواع یونیت هیتر از نظر ترتیب قرار گرفتن قطعات



  1. مکنده : که در آن هوا به وسیله فن از روی کویل مکیده می‌شود .

  2. دمنده : که در آن هوا به وسیله فن بر روی کویل دمیده می‌شود .

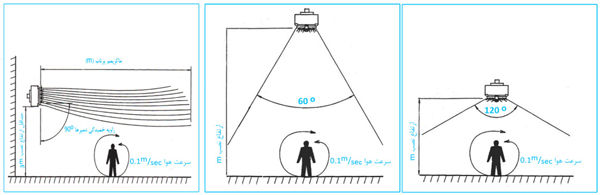

انواع یونیت هیتر از نظر محل نصب



  1. سقفی آویزی : در نوع سقفی آویزی جریان هوا می‌تواند افقی یا عمودی باشد

  2.  دیواری : در نوع دیواری دستگاه بر روی دیوار نصب شده و هوا به وسیله هدایت کننده‌هایی به صورت افقی پخش می‌شوند.

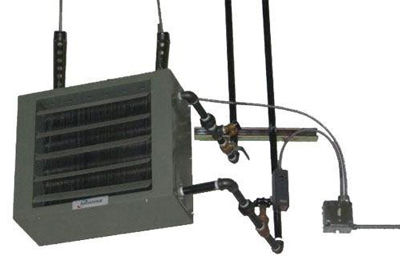

نصب یونیت هیتر



مزایای یونیت هیتر



مزایای یونیت هیترعبارت است از:

  1.  داشتن قدرت حرارتی زیاد
  2.  جاگیری کم مخصوصاً در مدل‌های دیواری و سقفی
  3.  توزیع بستر هوای گرم
  4.  سرعت زیاد در گرم کردن فضا
  5. یونیت هیترهایی که جهت کارکرد و اتصال به سیستم های بخار و آبگرم طراحی شده اند، در ظرفیت های مشابه تفاوتهایی در جنس کویل و ابعاد فن و الکتروموتور میباشند.
  6. کویل یونیت هیترآبگرم از نوع مس و کویل یونیت هیتر بخار از نوع فولادی مانسمان است.

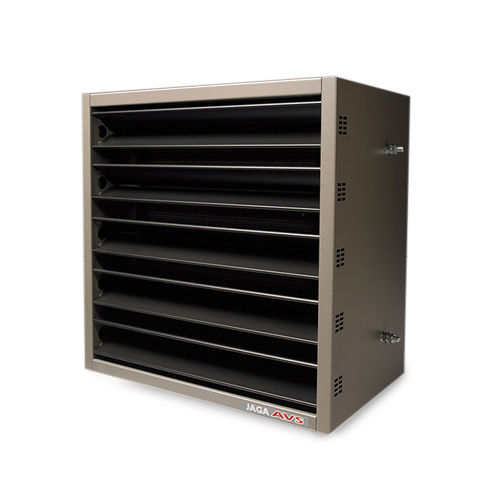

مزایای یونیت هیتر



مشخصات فنی یونیت هیتر


در انتخاب وسفارش نوع یونیت هیتر ابتدا با توجه به نوع سیستم گرمایش (بخار،آبگرم ،برقی) نوع دستگاه یونیت هیتر تعیین گردد. به ازای هر متر مکعب از حجم فضای نصب حدودا ۴۰ کیلوکالری برساعت که در صورت بالا بودن این مقدار ظرفیت از چند دستگاه با ظرفیت یکسان استفاده میشود. دبی تقریبی آبگرم به ازای اختلاف دمای ۲۰ درجه فارنهایت برای هر ۱۰۰۰۰ بی تی یو بر ساعت برابر با ۱ گالن بر دقیقه است. دبی تقریبی هوای گرم به ازای اختلاف دمای ۴۰ درجه فارنهایت برای هر ۴۰ بی تی یو بر ساعت برابر با ۱ فوت مکعب بر دقیقه است. دبی تقریبی بخار فشار ضعیف به ازای هر ۱۰۰۰۰ بی تی یو بر ساعت برابر با ۱۰ پوند بر ساعت است. در انتخاب وسفارش یونیت هیترباید محل نصب لوله ها به یونیت هیتر مشخص شده باشد بطوریکه بتوان حالت چپ و راست را تعیین نمود.

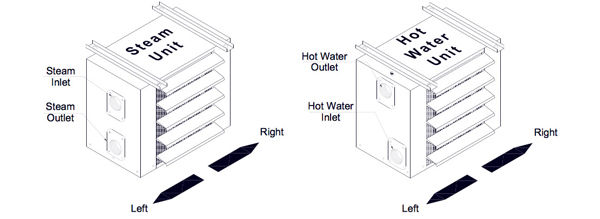

مشخصات فنی یونیت هیتر
با توجه به تصویر فوق محل ورودی آبگرم به کویل یونیت هیتر به پایین دستگاه و محل خروج آبگرم به اتصال بالای دستگاه متصل میگردد. محل ورود بخار نیز به اتصال بالای دستگاه متصل میشود و محل خروج بخار وآب کندانس به اتصال پایین دستگاه یونیت هیتر متصل خواهد شد.



نصب یونیت هیتر


حالت نصب دستگاه یونیت هیتر به دیواریا سقف باید مطابق حالات زیر،توسط مهار کننده ای اجرا گردد.



نصب یونیت هیترنصب یونیت هیتر

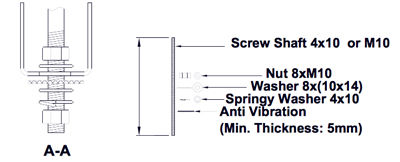

جزئیات نصب ونحوه اجرای مهار کننده یونیت هیتر


نحوه اجرای مهار کننده یونیت هیتر
نحوه اجرای مهار کننده یونیت هیتر - ادامه



در نصب و راه اندازی یونیت هیتر باید  به ابعاد محل نصب ، تعداد دستگاه ها و تنظیم پره ها طبق مدل یونیت هیتر توجه شود.



نصب و راه اندازی یونیت هیترنصب و راه اندازی یونیت هیتر

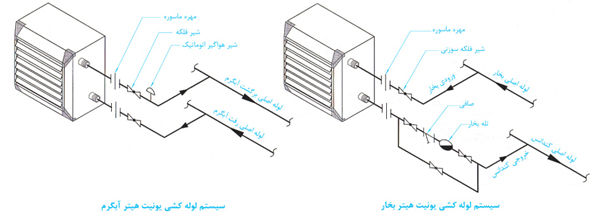

لوله کشی صحیح آبگرم و بخار جهت انجام سرویس های دوره ای و عملکرد صحیح دستگاه باید طبق الگوی زیر انجام پذیرد.
نصب و راه اندازی یونیت هیتر


گارانتی یونیت هیتر


گارانتی یونیت هیترها به مدت 12 ماه می باشد.



مشاوره و فروش یونیت هیتر


با تشکر از اعتماد شما،فروشگاه اینترنتی بامین تهویه با ارائه ی تصاویر،اطلاعات فنی و مشخصات انواع یونیت هیتر را جهت مقایسه و خریدی مطمئن در اختیار مشتریان محترم قرار داده است. مشاورین بامین تهویه آماده ی پاسخ گویی به سوالات فنی شما می باشند.
