ایرسپراتور بامین تهویه - قیمت ایرسپراتور بامین تهویه

ایرسپراتور یا جداکننده هوا دستگاهی برای حذف هوای مخلوط با آب می باشد که معمولا بطور سری در مسیر آب قرار می گیرد . بیشترین کاربرد ایرسپراتور یا جداکننده هوا در سیستم های سرمایشی و گرمایشی است.

آب در حال گردش تجهیزات تاسیساتی دچار تغییرات دمایی می شود که این تغییرات بطور مستقیم بروی میزان حلالیت هوا در آب تاثیر می گذارد.

با افزایش دما میزان ظرفیت حلالیت هوا در آب کم شده لذا این هوا بصورت جابجایی در آب پدیدار می شود.این حبابها با ورود به منابع و مبدل ها در بالاترین قسمت تجمع کرده و باعث کاهش ضریب بازدهی، انتقال حرارت مناسب و حتی پوسیدگی و فرسودگی تجهیزات می شوند.

ایرسپراتور در قسمت هایی که دمای آب بالاترین میزان می باشد نصب می شود مانند خروجی مبدل های حرارتی در سیستم های حرارتی و قبل از پمپ سیرکوله بعد از تجهیزات ساختمان مانند فن کویل در سیستم سرمایشی می باشد.

در قسمت هایی از دستگاه  که آب سیستم در تماس با هوا باشد و افت دما پیدا ایجاد می شود این هوا جذب آب شده از مهمترین این قسمت ها می توان به منابع انبساط باز و بسته اشاره کرد.

در این منابع آب در تماس با هوای محیط بوده و دچار کاهش دما می شود و میزان جذب هوا توسط آب افزایش می یابد به همین جهت تمام منابع انبساط بسته دارای کمپرسورهای هوا یا کپسول های ازت برای تامین هوای کاهش یافته به دلیل همین جذب توسط آب می باشند.

آب پرکن سیستم از دیگر منابع وارد کننده اکسیژن به آب می باشد بطور معمول آب در خود اکسیژن قابل ملاحظه ای بصورت محلول دارد و با تغییرات دما این هوا بصورت مخلوط و از مولکول آب جدا می شود که در تجهیزات با کاهش سرعت این اکسیژن انباشته می شود.

بطور کلی میزان جذب اکسیژن نسبت به نیتروژن در آب بسیار بالاتر می باشد.

محاسبه ظرفیت، ابعاد و اندازه ایرسپراتور بر اساس دبی و سایز لوله ورودی خروجی آن می باشد.

مشخصات فنی ایرسپراتور بامین تهویه

ایرسپراتور های  بامین تهویه تا ظرفیت ۱۹۰ گالن بر دقیه با اتصالات رزوه ای و در ظرفیت های بالاتر بصورت اتصال فلنچی تولید میشوند.

ایرسپراتور ها از حداقل سایز ۲ اینچ یا دبی ۵۶ گالن بر دقیقه و حداکثر ۲۴ اینچ با دبی ۱۷۰۰۰ گالن بر دقیقه به دو صورت صافی دار و بدون صافی تولید میشوند که مدل صافی دار آن میتواند با استرینر استیل و یا گالوانیزه تولید شود.

در یک سایز مشخص از ایرسپراتور دبی مدل صافی دار تا ۵۰ درصد کمتر از مدل بدون صافی است.

سایز نامی مطرح شده در مدل ایرسپراتور سایز لوله ورودی و خروجی دستگاه است در صورتی که قطر بدنه دستگاه از حداقل ۱۷ سانتی متر تا ۱۸۳ سانتی متر متفاوت است.

تمامی مدل های ایرسپراتور بامین تهویه از ورق قولادی و لوله های فولادی تولید میشوند و از داخل و خارج بوسیله رنگ صنعتی پوشش داده میشوند.

ایرسپراتورهای بامین تهویه در سایز های بالا بدلیل وزن بالا و ابعاد بزرگ باید بصورت زمینی نصب شوند به همین دلیل دارای پایه مخصوص هستند که متصل به بدنه است.

نحوه عملکرد ایرسپراتور

اکثر ایرسپراتورهای ساخته شده بصورت گردابی با عملکرد نیروی گریز از مرکز مایع و گاز را از هم تفکیک میکنند. یعنی با ورود آب به محفظه ایرسپراتور شروع به حرکت حول مرکز آن می کنند.

با توجه به تفاوت جرم هوا و آب، آب بیشتر به دیواره چسبیده و هوا در مرکز باقی مانده و به سمت بالا حرکت می کند که بالای ایرسپراتور یک اتصال برای خروجی هوا تعبیه شده است.

در این ایرسپراتورها معمولا 50% فاصله بین ورودی دستگاه در بالا لوله ورودی به عنوان محفظه آرامشی و جداسازی آب و هوا در نظر گرفته می شود .

قطر بدنه ایرسپراتورها معمولا حدود 3 برابر قطر لوله ورودی و خروجی می باشد.

در مدل دیگر ایرسپراتور با کم کردن سرعت سیال امکان جداسازی هوا در محفظه محیا می شود این دو مدل ایرسپراتور تفاوت چندانی از نظر ظاهری با هم ندارند و فقط در امتداد فلنچ ورودی در سمت خروجی فلنچ دیگری جهت خارج کردن و تمییز کردن مش صافی قرار گرفته است.

به عبارت دیگر در یک سمت این نوع ایرسپراتورها دو فلنچ و در سمت دیگر یک فلنچ قرار دارد.

در هر مدل در هنگام نصب باید دقت شود که فضای کافی جهت خارج کردن صافی و تمییر کردن آن در زیر و مجاورت ایرسپراتور در نظر گرفته شود.

مسیر خروجی هوا در بالای ایرسپراتور باید به یکی از سه دستگاه زیر متصل شود تا بتواند هوای جدا شده را استخراج کند:اتصال به منبع انبساط باز،اتصال به منبع انبساط بسته،شیر اتوماتیک هواگیری.

در صورتی که ایرسپراتور به منبع انبساط باز متصل می شود حتما فاصله عمودی ایرسپراتور و منبع انبساط باید بیش از 2 متر باشد و همچنین لوله با شیب 3 درصد جهت تسهیل حرکت هوا به سمت منبع انبساط لحاظ شود این میزان 3 درصدی برای منابع انبساط بسته نیز به کار می رود.



نصب ایرسپراتور به سیستم انبساط بسته

در صورتی که ایرسپراتور در سیستم تهویه مطبوع یا منبع انبساط بسته به کار گرفته شده است نکات نصب مانند نصب ایرسپراتور در سیستم منبع انبساط باز می باشد.

با این تفاوت که نیازی به رعایت 2 متر فاصله تا منبع انبساط بسته نبود(لحاظ این فاصله بهتر می باشد) و همچنین رعایت شیب 3 درصدی از ملزومات می باشد.



اتصال ایرسپراتور به شیر هواگیری خودکار

در این روش در محل اتصال ونت Vent (هواگیری) ایرسپراتور یک شیر هواگیری خودکار نصب می شود و دیگر نیازی به لوله کشی و اتصال به منبع انبساط نخواهد بود.

این روش بیشتر برای مواردی اجرا می شود که فاصله بین منبع انبساط و ایرسپراتور زیاد باشد و یا هزینه لوله کشی بیش از هزینه خرید شیر هواگیری باشد.

 گارانتی و خدمات پس از فروش

گارانتی ایرسپراتورهای بامین تهویه به مدت 24 ماه می باشد.



مشاوره ی فروش ایرسپراتور در بامین تهویه

با تشکر از اعتماد شما،شرکت بامین تهویهسازنده ی انواع ایرسپراتورها به مشتریان محترم این امکان را می دهد که از بین انواع ایرسپراتوردر ظرفیت های مختلف و بهترین کیفیت  با نازل ترین قیمت ایرسپراتور مورد نظر خود را انتخاب کنند.

مشاورین شرکت بامین تهویه آماده ی پاسخگویی در مورد انواع ایرسپراتور می باشد.



مطالب مرتبط:

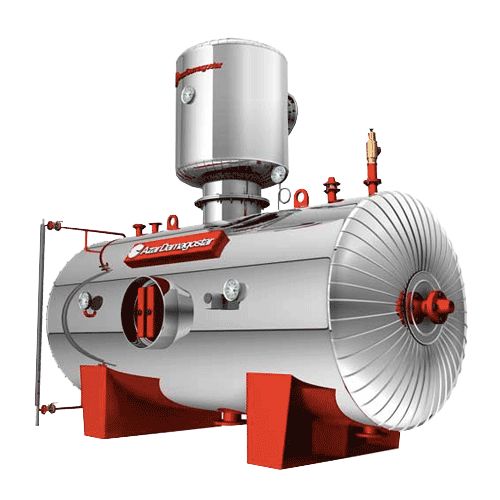

دی اریتورو ایرسپراتور
