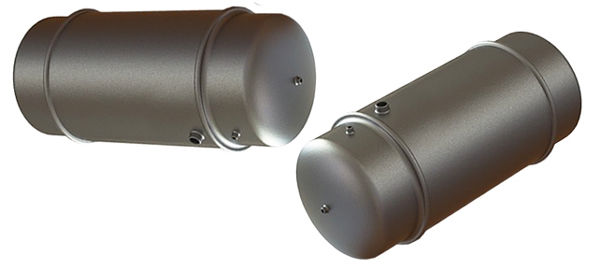

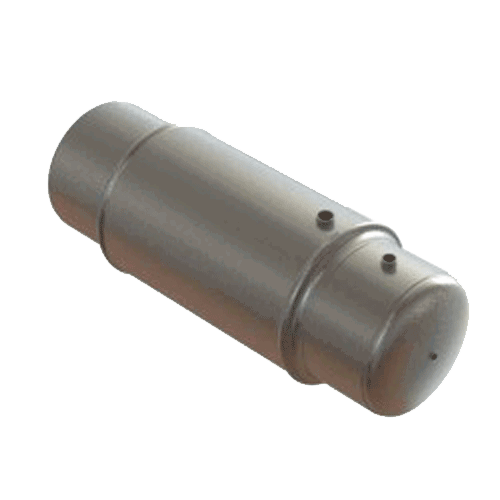

منبع دوجداره آبگرم بامین تهویه



آشنایی بامنبع آب گرم دو جداره:



  1. منبع آب گرم دو جداره یک آب‌گرم‌کن غیرمستقیم می‌باشد.

  2. به این معنی که یک واسطه انتقال حرارت (آب سیستم گرم‌کننده) در تماس مستقیم با  گرم‌کننده (دیک ) انرژی حرارتی را دریافت کرده و به آب گرم مصرفی منتقل می‌کند

  3. بدین صورت منبع آب گرم دو جداره در تماس مستقیم با شعله قرار نمی‌گیرد.

  4. وظیفه منبع آب گرم دو جداره در موتورخانه تأمین آب گرم مصرفی داخل ساختمان می‌باشد.

  5. منابع دوجداره تماما به حالت افقی ساخته میشوند و در خرید و نصب این منابع باید پایه های زمینی دیواری جهت نصب و مهار اجرا گردد.

  6. نصب منابع دوجداره معمولا به دلیل پایین بودن افت فشار و نزدیک بودن محل نصب به دیگ حرارت مرکزی بدون پمپ گردش آبگرم نصب میشوند.

  7.  توسط نیروی ترموسیفون آب ، این جریان بین دیگ حرارت مرکزی و لایه خارجی منبع دوجداره برقرار میشود.

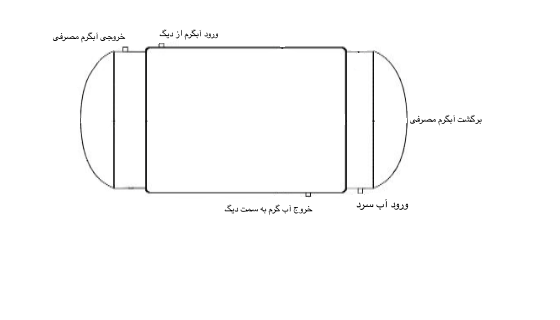

ساختمان منبع آب گرم دو جداره:



  1. منبع آب گرم دو جداره از دو محفظه جدا از هم تشکیل شده است.

  2. یکی استوانه داخلی و دیگری حد فاصل استوانه داخلی و استوانه بیرونی آب گرم تولید شده در دیگ از بالا وارد محفظه بیرونی می شود.

  3. در فضای حد فاصل استوانه‌های داخلی و بیرونی جریان می‌یابد و گرمای خود را به آب درون استوانه داخلی منتقل می‌کند.

  4. آب سرد شهر از اتصال پایین وارد استوانه داخلی شده، گرمای آب گرم دیگ را دریافت می‌کند و پس از خروج از اتصال بالا، به سمت مصرف کننده های بهداشتی هدایت می‌شوند.

  5. هر مخزن آب گرم دو جداره دو اتصال دیگر نیز بر روی استوانه داخلی دارد یکی برای نصب شیر اطمینان و دیگری جهت اتصال لوله برگشت آب گرم مصرفی است.

  6. امکان آسیب منابع دوجداره بگونه ای که از بیرون قایل رویت نباشد وجود دارد،بطوریکه در محل هایی که تحت پوشش جدار خارجی است روزنه  ایجاد می گردد .

  7. در این صورت آب شهر که دارای فشار بیشتریست وارد آب سیستم گرمایشی میشود وتنها راه اطلاع از این مشکل مشاهده سرریز کردن منبع انبساط باز است.

  8. منابع دوجداره آبگرم نیاز به هیچ گونه تعمیرات و نگهداری ندارند و تنها به جهت سلامت عایق و عدم نشتی آب منبع دو جداره باید مورد بازدید قرار گیرند.

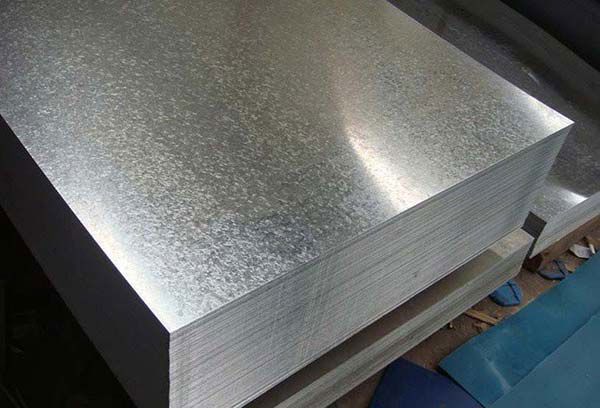

جنس ورق های منبع آب گرم دو جداره:



  1. به طور معمول از ورق‌های آهن گالوانیزه گرم استفاده می‌شود.

  2. تادر جوشکاری نتیجه بهتری داشته باشد و قسمت گالوانیزه روی منبع از بین نرود.






  3. ضخامت ورقه‌های منبع دو جداره برای جداره خارجی ۲ تا ۴ میلیمتر برای جدار داخلی ۴ تا ۶ میلیمتر می‌باشد.

  4. فشار داخلی منبع برابر با فشار آب شهر یا کمی بیشتر معمولاً در حد ۴ باراست که سبب می شود که ضخامت داخلی از ضخامت خارجی بیشتر باشد.

  5. درحالی که قسمت بیرونی منبع در فشار کاری آب دیگ کار میکند که متناسب با ارتفاع وفشار ساختمان است.

  6. ضرورت بهداشتی بودن آب گرم مصرفی ایجاب می‌کند جنس آب‌گرم‌کن ها از موادی انتخاب شود که باعث آلودگی آب و یا سمی شدن آن نشود،به همین جهت بدنه منبع آب گرم دو جداره را با ورق‌های فولادی گالوانیزه (پوشش شده با فلز روی به روش گرم) ساخته می‌شوند.

  7. از طرفی ضخامت ورق فولادی بایستی متناسب با فشار آب داخل سیستم و ابعاد مخزن باشد.

  8. قابل ذکر است که در مخزن آب گرم دو جداره امکان استفاده از ورق‌های فولادی سیاه با پوشش داخلی ایوکسی (رزین شیمیایی) با ضخامت مناسب وجود دارد.





ظرفیت منبع آبگرم دو جداره:



  1. جهت برآورد ظرفیت منبع دو جداره کافیست تعداد واحد ها را در عدد ۱۵۰ تا ۲۰۰ بنا به فرهنگ مصرف ضرب کنیم تا ظرفیت منبع دو جداره مشخص گردد.

  2. در موقع لوله‌کشی مخزن آب گرم دوجداره باید توجه شود که اولاً، کلیه لوله ها (به جز لوله شیر اطمینان) به وسیله مهره‌ و ماسوله و یا فلنج به مخزن متصل گردند ،تا امکان باز کردن آنها در موقع تعویض مخزن وجود داشته باشد.

  3. ثانیاً، در محل ورود آب سرد شهر به مخزن یک شیر یک طرفه نصب گردد تا از برگشت آب گرم به داخل شبکه آب سرد ساختمان جلوگیری شود.


  4. در انتخاب منابع دوجداره باید به ابعاد منبع دقت شود و باید امکان عبور از درب موتور خانه را داشته باشد.

  5. شیر اطمینان منبع آب گرم دو جداره باید از نوع حساس در برابر دما و فشار باشد تا اگر یکی از آنها یا هر دو از حد معین بالاتر رفت،‌ شیر اطمینان عمل کند.

  6. منابع دوجداره پس از نصب در موتور خانه باید توسط عایق به جهت جلوگیری از اتلاف انرژی عایق شوند که برای این امر میتوان از عایق های الاستومریک و عایق های رولی پشم شیشه استفاده کرد.





عایق منبع دوجداره      عایق الاستومریک منبع دو جداره






نصب منبع آب گرم دو جداره:



  1. منبع دوجداره ساده ترین مکانیزم تولید آبگرم مصرفی بهداشتی را دارد،به همین جهت نصب و راه اندازی و بهره برداری از آن بسیار آسان و ارزان می باشد.

  2. منبع دوجداره بصورت افقی نصب می شود،زیرا اصول طراحی منبع دو جداره بر مبنای قرارگیری بصورت افقی می باشد.

  3. این نوع قرار گیری باعث اشغال فضای بیشتر در موتورخانه می شود.

  4. در اکثر موتورخانه ها منبع دوجداره را در سطحی بالاتر از دیگ آبگرم نصب می کنند.

  5. این کار دو مزیت دارد:1-با نصب منبع دوجداره در ارتفاعی بالاتر از سطح دیگ آبگرم در فصل تابستان با خاموش کردن پمپ سیرکوله شوفاژ ، آب دیگ بصورت جریان طبیعی در جداره بیرونی منبع دوجداره گردش خواهد داشت و آبگرم مصرفی به سهولت و بدون نیاز به کارکرد پمپ سیرکوله آبگرم تامین خواهد شد.2-نصب منبع دوجداره در ارتفاع باعث استفاده مفید از فضای موتورخانه میشود.

  6. همچنین دسترسی به اتصالات و شیرآلات زیرزمین منبع دوجداره آسانتر خواهد شد.

  7. منبع دو جداره به دلیل سطح گسترده تبادل حرارت و سرعت حرکت سیال مخصوص در فصل زمستان که از پمپ جهت گردش آب دیگ استفاده می شود .

  8. در تمام مدت طول کارکرد نیازی به رسوب زدایی و اسید شویی ندارد.

  9. منابع دو جداره بدون پایه ساخته می شود و در زمان نصب حتما باید پایه بر اساس موقعیت و محل قرارگیری در محل ساخته شود.

  10. در زمان بارگیری و جابجایی منبع دوجداره دقت شود که بوشن های نصب شده به روی منبع آسیب نبیند.

  11. برای جابجایی و حمل منبع دو جداره بهتر است از تسمه و یا سیم بکسل روکشدار استفاده شود و حدالامکان بست یا حلقه به روی آن جوش داده نشود ،زیرا جنس بدنه منبع دوجداره از گالوانیزه می باشد و در زمان جوشکاری گازهای سمی تولید میکند.

  12. در زمان نصب منبع دو جداره به اتصالات ورودی و خروجی دقت شود به درستی نصب شود تا بالاترین راندمان دریافت شود.

  13. استفاده از پمپ و خط لوله آبگرم برگشتی مصرفی در صرفه جویی انرژی و راندمان منبع دوجداره بسیار موثر می باشد.

  14. در زمان نصب دقت شود که منبع دو جداره به درستی مهار شود و وزن منبع به لوله و اتصالات انتقال داده نشود.

  15. پایه و مهار منبع باید تحمل وزن منبع دو جداره به همراه وزن آب داخل آن را داشته باشد و مناسب ظرفیت انتخاب شود.

  16. منبع دو جداره را پس از نصب حتما عایق کنید تا از اتلاف انرژی و گرم شدن بیش از حد موتورخانه جلوگیری شود،اما بهتر است این کار دو الی سه روز پس از نصب و اطمینان از عدم نشتی لوله و اتصالات انجام شود.

  17. در صورت سوراخ شدن و نشتی منبع دوجداره قدیمی بهتر است با منبع دوجداره جدید تعویض شود و جوشکاری راهکار مناسبی برای رفع نشتی نیست،زیرا در کنار هزینه جوشکاری و اجرت ،این روش برای مدت کوتاهی موثر بوده و پس از گذشت زمانی کوتاه منبع دوجداره دوباره از محلی نزدیک به محل قبلی دچار نشتی و پوسیدگی خواهد شد.



گارانتی و خدمات پس از فروش:



  • گارانتی منبع دو جداره ی بامین تهویه 30 ماه می باشد.





مشاوره فروش منبع آب گرم دو جداره در بامین تهویه:



  • با تشکر از اعتماد شما ،فروشگاه اینترنتی بامین تهویه تمامی اطلاعات فنی و تصاویر انواع منبع دو جداره با نازل ترین قیمت جهت مقایسه مدل ها مختلف و خرید آسان، خارج از محدوده زمانی ومکانی و به آسان ترین روش ممکن را در اختیار مشتریان محترم قرار داده است.

  • مشاورین شرکت بامین تهویه امکان ارائه مشاروه جهت انتخاب و خرید انواع منبع دوجداره را به مشتریان محترم دارا میباشد.
