راهنمای انتخاب و خرید منبع تحت فشار

منبع تحت فشار چیست؟

از منبع تحت فشار دیافراگمی جهت تنظیم و ثابت کردن فشار در سیستم های پمپاژ انبساط و انقباض سیستم های حرارت مرکزی و تهویه مطبوع ( دیگ های آب گرم – مبدل های حرارتی – چیلرها و ...) استفاده می گردد.

از نظر فشار عملکرد که از فشار 3 تا 16 بار قابلیت عملکرد دارند.

حالت قرارگیری و نصب منبع تحت فشار  به دو نوع عمودی و افقی تقسیم می شوند.

منابع تحت فشار دیافراگمی یا منبع انبساط بسته دیافراگمی از چند جهت قابل دسته بندی هستند.

از نظر نوع دیافراگم داخلی منابع تحت فشار به دو نوع قابل تعویض و غیرقابل تعویض تقسیم بندی می شوند.

از نظر ظرفیت منبع تحت فشار که از ظرفیت های ۵ تا ۵۰۰۰ لیتر متفاوت هستند.

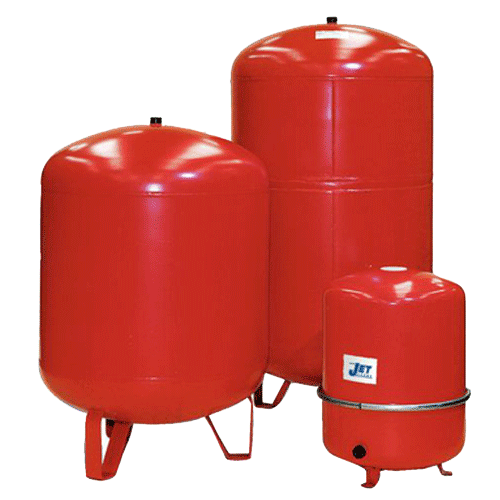

منبع تحت فشار دیافراگمی

از نظر دما کاری از رنج 10 تا رنج دما کاری 120 درجه سانتی گراد را پوشش می دهد.

منبع انبساط تیوپ دار

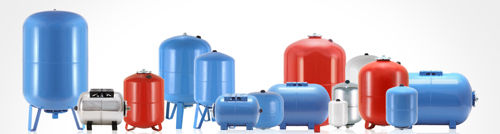

انواع منبع تحت فشار

منابع تحت فشار به دو دسته جهت کاربری تقسیم می شود:

  1.  منابع تحت فشار فقط گرمایشی.
  2. منابع تحت فشار آب مصرفی و آتش نشانی.

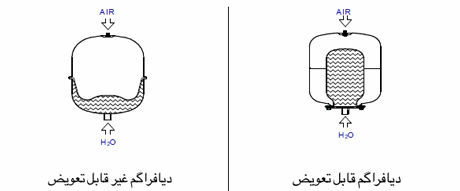

منبع تحت فشار دیافراگمی

  1. منبع تحت فشار دیافراگمی از دو بخش محل آب و محل هوا تشکیل شده است .

  2. در منبع دیافراگمی با دیافراگم قابل تعویض ( حالت معمول منابع) داخل تیوپ یا دیافراگم آب و بیرون دیافراگم حد فاصل تیوپ و جدار فلزی هوا قرار دارد که فشار هوای تنظیمی در جدار سیستم می گردد. (در این دسته از منابع تحت فشار آب در تماس با سطح فلزی منابع نیست)

  3. در منبع تحت فشار دیافراگمی غیر قابل تعویض از لایه دیافراگم در وسط منبع انبساط استفاده شده که فضای منبع را به دو بخش آب-هوا تقسیم می کند. دربرخی مدل ها از این منابع آب با سطح فلزی نیمه منبع در تماس است.

منبع تحت فشار
       دیافراگم منبع تحت فشار غیر قابل تعویض

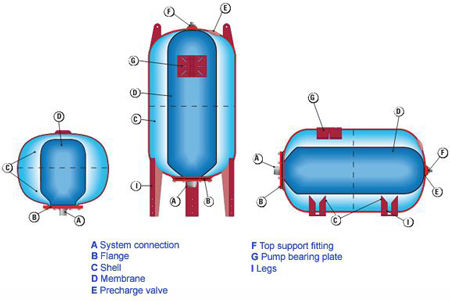

اجزای منبع تحت فشار

تمامی منابع تحت فشار دارای مقدار گاز خنثی شارژ شده در قسمت گاز منابع می باشند اما فشار تنظیمی باد منبع تحت فشار بسته به شرایط کار کرد و فشار و دبی مصرفی دارد، که باید توسط کارشناسان این میزان فشار گازمحاسبه گردد.

چرا که اگر این میزان فشار در منبع تحت فشار دیافراگمی زیاد باشد اولا که آب توانایی ورود به منبع را پیدا نمی کند و در حالت دوم اگر فشار هوای منبع کم باشد آب تمامی حجم منبع دیافراگمی را گرفته و دیافراگم را فشرده و به دیواره فلزی می چسباند که در این حالت امکان پارگی و از بین رفتن منبع وجود دارد .

در هر حالت استفاده از منبع تحت فشار دیافراگمی دچار اختلال می گردد.

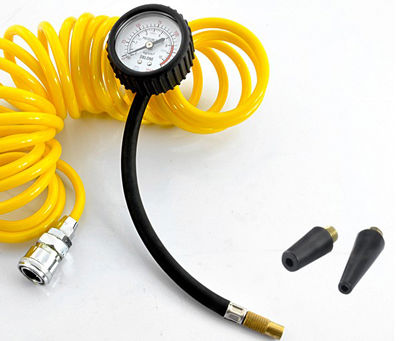

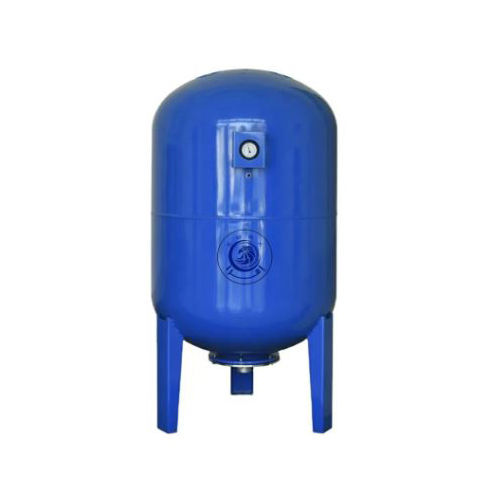

برخی مدل ها از منبع تحت فشار دیافراگمی (منبع گوجه ای – انبساط بسته تیوپی و .... ) دارای گیج فشار هوا می باشند که به راحتی می توان فشار هوای منبع را مشاهده نمود در غیر اینصورت می بایست این کار توسط پرشر هوا اندازه گیری گردد.

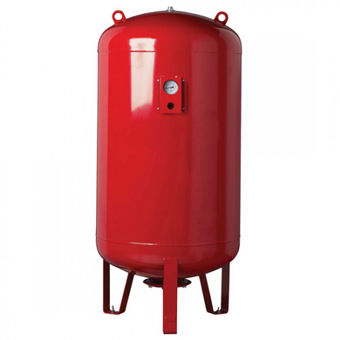

منبع تحت فشار گیج دار

کاربرد منبع تحت فشار

از منبع تحت فشار جهت ذخیره سازی هوای فشرده جهت امور مختلف از جمله رنگرزی ، سند بلاست ، آچارهای بادی و ... استفاده می شود.

منابع تحت فشار به شکل عمودی یا استوانه ای و یا کروی تولید می شوند . ورق فولادی بکار رفته در ساخت مخازن تحت فشار می بایست از نوع مناسب با آلیاژ 17MN4 استفاده شوند.

از مخازن تحت فشار برای نگهداری هوای فشرده ، گاز مایع ، سوخت و ... در فشار کاری 40 تا 4 بار استفاده می شود.

عملکرد منبع تحت فشار

هوای فشرده گاز یا مایع توسط مخازن با فشار بالاتر و یا کمپرسورهای مخصوص وارد این مخازن شده و در زمان نیاز از آن بهره بردای می شود.

مخازن هوای فشرده باید مجهز به سنسورها و پرشر سوئیچ باشند تا در زمان افت فشار سیال جایگزین را تامین نمایند.

صحت و سلامت دیافراگم منبع تحت فشار

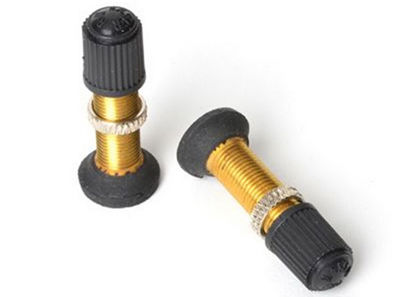

شیر ورودی هوا (والو هوا- والو موتوری) را با دست و یا هر وسیله دیگر مقداری فشاردهید تا هوا خارج شود.  در این روش ممکن است 3 حالت رخ دهد :

حالت اول این که هوا خارج شود در این حالت نتیجه می گیریم که دیافراگم سالم است و فقط باید میزان دقیق هوا داخل منبع اندازه گیری و تنظیم شود.

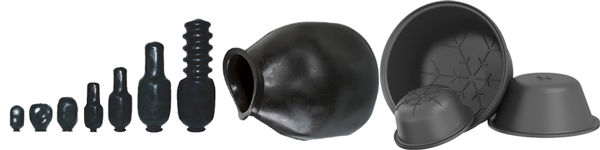

دیافراگم منبع تحت فشار

حالت دوم اینکه هوا خارج نشود در این حالت نتیجه این است که دیافراگم سالم است و فقط باید هوای داخل منبع شارژ شود دراین حالت دیافراگم کاملا پر آب است و به جدار منبع چسبیده و امکان پاره شدن دیافراگم بسیار است که حتی می بایست برای شارژ گاز منبع را از سیستم جدا کرده تا آب داخل خالی شده تا بتوان به درستی محفظه هوا را تنظیم نمود.

حالت سوم اینکه از والو منبع آب خارج شود. این بدان معناست که دیافراگم پاره شده ودر موارد منابع تحت فشار قابل تعویض ، تعویض  و در موارد دیگر به کل منبع دیافراگمی باید تعویض گردد.
منبع تحت فشار

ظرفیت منبع انبساط بسته در سیستم های گرمایشی

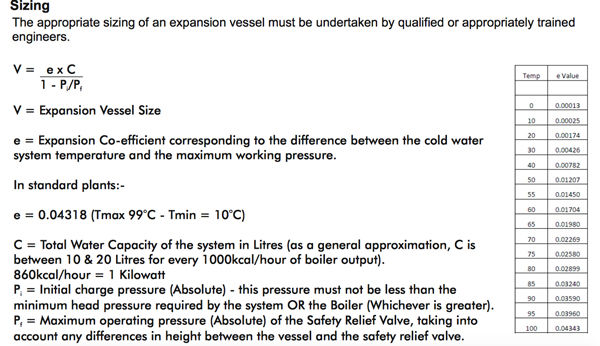

محاسبه حجم منبع انبساط بسته دیافراگمی

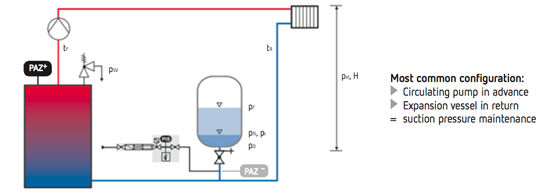

شرایط نصب منبع تحت فشارگرمایشی
منبع تحت فشار

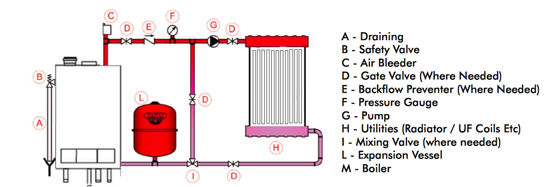

نصب منبع انبساط بسته

شرایط نصب و کارکرد منبع تحت فشار آبرسانی

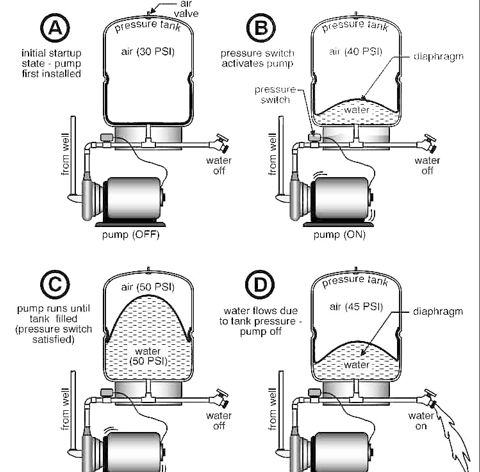

کارکرد منبع تحت فشار آبرسانی

نکات خرید منبع تحت فشار

  1. در زمان خرید منبع تحت فشار حجم ذخیره و فشار کاری از مهمترین نکات است ، ضخامت و جنس مخزن نوع جوشکاری در ضخامت مخزن تاثیر گذار است.ضخامت مخزن باید قابلیت تحمل فشار تا 1/5 برابر فشار کاری را داشته باشد.
  2. پوشش داخل مخزن با توجه به نوع سیال ذخیره شونده تعیین می گردد.لذا در صورتی که سیال خورنده باشد باید از پوشش های مخصوص داخل مخازن استفاده شود.
  3. با توجه به نوع کاربرد و بهره برداری اتصالات ورودی و خروجی و سیستم های کنترل و نمایشگر باید طبق کاربری تامین شوند.
  4. دریچه بازدید جهت دسترسی به داخل مخزن در حال ساخت و انجام جوشکاری از داخل و انجام رنگ آمیزی و پوشش داخلی و همچنین جهت تعمیرات احتمالی و نگهداری باید روی مخازن تحت فشار نصب شود.
  5. نوع عدسی های بکار رفته در مخازن باید از نوع محدب تروسفریکال باشد که به روش استاندارد بدون آسیب به ورق تولید شده باشد.

گارانتی و خدمات پس از فروش منبع تحت فشار

  • برخی از منابع تحت فشار دارای گارانتی در شرکت سازنده می باشند ،لذا در هنگام خرید از دارا بودن گارانتی منبع تحت فشار مورد نظر اطمینان حاصل فرمایید.

مشاوره فروش منبع تحت فشار دربامین تهویه

  • مشاورین شرکت بامین تهویه امکان ارائه مشاروه جهت انتخاب و خرید انواع منبع تحت فشار آبرسانی و گرمایشی را به مشتریان محترم دارا می باشد.

  • فروشگاه اینترنتی بامین تهویه تمامی اطلاعات فنی و تصاویر دستگاه منبع تحت فشار دیافراگمی با نازل ترین قیمت ها جهت مقایسه دستگاهها و خرید آسان، خارج از محدوده زمانی ومکانی و به آسان ترین روش ممکن را در اختیار مشتریان محترم قرار داده است.
