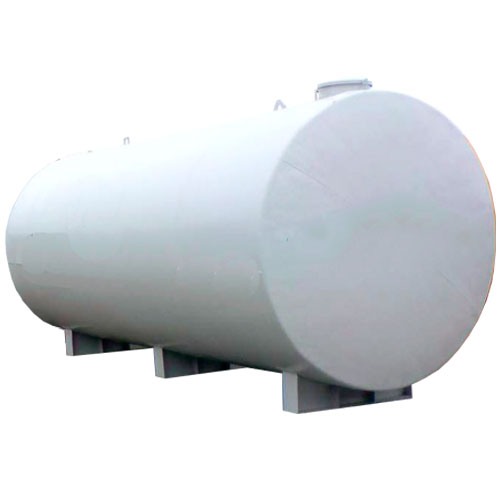

منبع ذخیره سوخت بامین تهویه

محاسبه منبع سوخت


برای ذخیره سوخت مایع به منبعی با ظرفیت مناسب نیاز است تا بتواند برای مدت معینی جوابگوی مصرف سوخت مشعل باشد. حجم این منبع به میزان مصرف سوخت توسط مشعل و زمانی که لازم است سوخت ذخیره داشته باشیم بستگی دارد.
بنابراین ظرفیت (حجم) منبع سوخت را می توان از رابطه زیر بدست آورد:

محاسبه منبع سوخت
در رابطه فوق V حجم منبع سوخت بر حسب لیتر و A تعداد ساعات سیستم در شبانه روز است. مقدار A به زمان بهره برداری از ساختمان بستگی داشته و برای ساختمان های اداری معمولا 10 ساعت ، برای ساختمان های تجاری 12 ساعت و برای ساختمان های مسکونی 16 تا 24 ساعت در نظر گرفته می شود. W نیز مصرف سوخت مشعل بر حسب kg/hr است.
N تعداد روزهایی است که قرار است سوخت ذخیره شود و B نیز درصد انقطاع بوده و به عبارتی درصد ساعات کار  مشعل  می باشد. B معمولا 0/6 در نظر گرفته می شود. همچنین منبع سوخت را برای ذخیره سوخت حداقل یک ماه ساختمان محاسبه می نمایند. پس از محاسبه حجم منبع سوخت مورد نظر و مراجعه به کاتالوگ سازنده ، سایر مشخصات آن از قبیل قطر و ضخامت ورق منبع ، قطر لوله های تخلیه ، پرکن و مصرف و تعداد پایه ها بدست می آید.
منبع ذخیره سوخت را می توان با توجه به شرایط ساختمان در داخل موتورخانه یا در زیر زمین نصب کرد.  چنانچه محل نصب منبع سوخت دورتر از موتورخانه باشد باید از منبع سوخت روزانه مناسب در داخل موتورخانه استفاده شود.
معمولا سوخت مایع مورد استفاده در سیستم گرمایش گازئیل است. چنانچه منبع ذخیره سوخت گازئیل در زیر زمین نصب شود باید موارد زیر رعایت گردد:

  1. فاصله مخزن تا دیوارهای زیر زمین و تاسیسات ساختمان نباید از 50 سانتی متر کمتر باشد.
  2.  اطراف مخزن باید با مواردی از قبیل ماسه ی شسته ، خاک یا شن که به خوبی کوبیده شده اند ، حداقل به ضخامت 15 سانتی متر پوشیده شود.
  3. روی مخزن باید با خاک حداقل 60cm و یا با 30cm خاک و 10cm بتون مسلح پوشانده شود.
  4. مخزن گازئیل از ورق فولادی سیاه ساخته می شود و نباید از ورق گالوانیزه در ساخت آن استفاده شود.
  5.  برای محافظت مخازن زیر زمینی در برابر خوردگی آن را دو بار ضد زنگ زده و سپس با سه لایه قیر و دو لایه گونی به طور کامل می پوشانند. چنانچه مخزن گازئیل روی زمین و داخل ساختمان نصب گردد ، می توان آن را به صورت محصور یا غیر محصور نصب نمود.

مخزن محصور در یک فضای بسته و جداگانه با جداره هایی که حداقل سه ساعت در برابر آتش مقاومت داشته باشند از بقیه فضاهای ساختمان جدا می شود در حالیکه برای مخازن غیر محصور فضای جداگانه ای دیده نمی شود. مقررات نصب مخازن ذخیره غیر محصور به صورت زیر است:

  1.  گنجایش یک مخزن غیر محصور و یا کل گنجایش دو مخزن غیر محصور که یک شعله را تغذیه می نماید ، نباید از 2500 لیتر بیشتر باشد.
  2.  حداقل فاصله بین مخازن غیر محصور از مشعل باید دومتر باشد.
  3.  جهت ارتباط منبع با هوای آزاد و تخلیه هوا به هنگام تغذیه منبع از لوله هواکش استفاده می شود. قطر این لوله حداقل یک اینچ بوده و باید با حداقل پیچ و خم به محل مناسبی خارج از محل نصب منبع هدایت شود.
  4.  مخازن غیر محصور باید روی یک فنداسیون بتونی یا دیگر مواد ساختمانی نسوز نصب شوند
  5.  قطر لوله ای که منبع را از سوخت پر میکند به ظرفیت منبع و طول لوله بستگی دارد. قطر این لوله برای منابع تا ظرفیت 1000 لیتر و لوله پرکن با طول 12 متر معادل 1/4 1 اینچ می باشد.

برای منابع با ظرفیت بیش از 1000 لیتر و لوله پرکن با طول تا 12 متر قطر این لوله 2 اینچ انتخاب می شود.
برای منابع با ظرفیت بیش از 1000 لیتر و لوله پرکن با طول تا 12 متر قطر این لوله 2 اینچ انتخاب می شود.
برای منابع با ظرفیت کمتر از 1000 لیتر و لوله پرکن با طول بیش از 14 متر ، قطر این لوله 2اینچ بوده و نهایتا برای منابع با ظرفیت کمتر از 1000 لیتر و لوله پرکن با طول بیش از 12 متر قطر لوله پرکن 1/2 2 اینچ است.
همچنین اگر فاصله بین مخزن اصلی ذخیره گازئیل و مشعل زیاد باشد از یک مخزن کوچکی به نام مخزن روزانه در داخل یا نزدیک موتورخانه استفاده می شود. مقررات نصب و لوله کشیب این مخزن به صورت زیر است:

  1.  بهتر است مخزن روزانه سوخت بین مخزن اصلی و مشعل نصب گردد.
  2.  این مخزن باید در ترازی بالاتر از مخزن اصلی نصب گردد.
  3.  انتقال سوخت از مخزن اصلی به مخزن سوخت روزانه باید از طریق پمپ انجام شود.
  4.  گنجایش مخزن روزانه گازئیل نباید از 240 لیتر بیشتر باشد.

لوله کشی منبع ذخیره گازئیل نیز باید دارای معیارهای زیر باشد:

  1.  لوله ای که گازئیل را از مخزن سوخت به مشعل دیگ هدایت می نماید لوله رفت نامیده می شود. این لوله باید از قسمت بالای مخزن وارد شده تا فاصله 10 سانتی متری از کف مخزن ادامه یابد. چنانچه منبع ذخیره سوخت پایین تر از محل نصب مشعل بویلر باشد ، باید لوله به سمت مخزن سوخت شیب داده شود.
  2.  لوله ای که سوخت مازاد را به مخزن گازئیل باز می گرداند لوله برگشت نامیده می شود. این لوله نیز از قسمت بالای مخزن وارد شده و تا فاصله 10 سانتی متری از کف مخزن ادامه می یابد.
  3.  لوله هواکش منبع ذخیره نیز باید از بالاترین قسمت منبع وارد شده و حداکثر تا 2/5 سانتی متر داخل منبع ادامه می یابد.
    دهانه انتهای این لوله باید حداقل 60cm با هر باز شو ساختمان فاصله داشته باشد. دهانه انتهای این لوله هواکش مخزن باید حداقل 50 سانتی متر از دهانه انتهای لوله پرکن بالاتر باشد.
  4.  لوله پرکن  مخزن گازئیل باید از بالاترین قسمت مخزن وارد آن شده و تا 10cm بالاتر از کف مخزن ادامه یابد.
  5.  در پایین ترین سطح هر مخزن گازئیل باید یک عدد شیر با قطر متناسب با گنجایش مخزن نصب شود تا هنگام نیاز بتوان توسط آن گازئیل داخل مخزن را تخلیه نمود.
  6.   هر منبع ذخیره سوخت باید به یک دریچه آدم رو (man hole) مجهز باشد تا در مواقع لازم جهت تمیز کردن  بتوان از طریق آن به داخل مخزن رفت. در مخازن با قطر زیاد باید در زیر دریچه آدم رو یک عدد نردبان فلزی قرار گیرد.

مشاوره فروش منابع ذخیره سوخت در بامین تهویه:



  • با سپاس از اعتماد شما ، شرکت بامین تهویه بعنوان سازنده و ارائه کننده انواع منابع ذخیره سوخت در ظرفیت های متفاوت این امکان را برای مشتریان محترم فراهم آورده تا با در نظر گرفتن شرایط پروژه ، کیفیت متریال و تجهیزات ، منبع ذخیره رابه انتخاب خود برگزینند.

  • کارشناسان شرکت بامین تهویه آماده پاسخگویی و ارائه مشاوره به شما مشتریان گرامی ، بمنظور  کسب اطلاعات تکمیلی در خصوص نحوه انتخاب و خرید انواع منابع ذخیره از معتبرترین برندها با نازل ترین قیمت می باشند .
