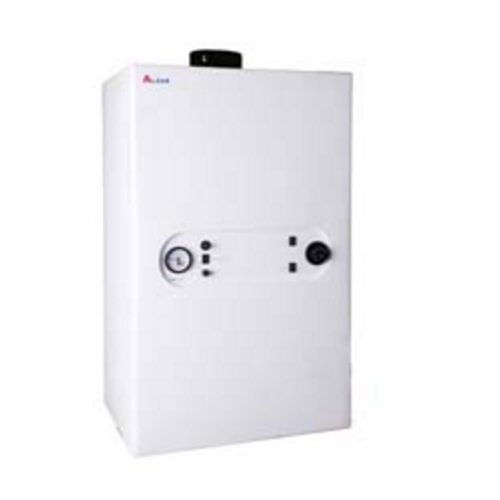

پکیج دیواری آلزان SGM24
پکیج دیواری آلزان SGM24
پکیج دیواری آلزان SGM24

پکیج دیواری آلزان SGM24

Alzan Wall Mounted Heating Package SGM24

  • ظرفیت حرارتی : 24 کیلووات
  • ابعاد : طول 470 میلیمتر
  • ابعاد : عرض 400 میلیمتر
  • ابعاد : ارتفاع 840 میلیمتر
  • نوع دستگاه پکیج : دو مبدل بدون فن
قیمت استعلام از واحد فروش



پکیج شوفاژ دیواری آلزان دومبدل بدون فن مدل SGM24​



  1. استفاده از بهترین قطعات استاندارد اروپایی در ساخت و طراحی خوب،  کیفیت و زیبایی پکیج دو مبدل 24 هزار دیواری آلزان را تضمین می کند.

  2. پکیج دو مبدل دیواری 24000 آلزان قابل نصب در واحدهایی تا 180 متر مربع است که متراژ محیط مناسب برای هر پکیج تک مبدل با توجه به  شرایط و موقیت ساختمان بدست می آید.

  3. پکیج های دیواری آلزان با راندمان بالا (بیش از 90 درصد) قابلیت تنظیم دما عملکرد مناسبی در تامین آبگرم دائم و فوری دارد.

  4. پکیج دیواری آلزان دارای صفحه نمایشگر می باشد.

  5. از سیستم ایمنی کنترل کننده و محدود کننده در پکیج دو مبدل دیواری 24000 آلزان استفاده شده است.

  6. حفاظت از عملکرد پکیج دو مبدل آلزان برعهده ی سیستم کنترل میکروپروسسوری است.

  7. پکیج دو مبدل دیواری آلزان دارای بازه ی فشار و حداکثر دمای آب مدار گرمایش است در صورت کارکرد، خارج از این بازه فشار و دما، سیستم ایمنی حفاظت از دستگاه مانع ادامه عملکرد پکیج دیواری می شود.

  8. پکیج دو مبدل آلزان مجهز به سیستم محافظتی ضد گریپاژ پمپ که با به کار انداختن پمپ در برخی از زمان ها از گریپاژ کردن پمپ جلوگیری می کند.

  9. پکیج دو مبدل دیواری آلزان دارای سیستم ضد یخ زدگی است که در صورت پایین آمدن دما و احتمال یخ زدگی پمپ سیرکولاتور شروع به فعالیت کرده و با به جریان انداختن آب مانع یخ زدگی آن می شود.

  10. پمپ سیرکولاتور استفاده شده در ساخت پکیج دیواری آلزان دارای سه سرعت کارکرد و از برند مرغوب گرانفوس ساخت کشور دانمارک است.

  11. در پکیج دیواری آلزان کارکرد صحیح شعله همواره توسط سیستم آیونایز کنترل می شود.

  12. مبدل ثانویه استفاده شده در پکیج دیواری 24000 آلزان از جنس استیل می باشد.

  13. نحوه ی احتراق در پکیج دو مبدل آلزان به صورت آهسته بوده.

  14. پکیج آلزان قابلیت اتصال به ترموستات اتاقی را دارا می باشد.

  15. مجهز بودن پکیج دو مبدل 24000 آلزان به سیستم هواگیر خودکار و تنظیم جریان گاز از مزیت های این پکیج دیواری است.

  16. جهت سهولت در تشخیص و تعمیر خرابی در عملکرد پکیج آلزان، دستگاه مجهز به سیستم عیب یاب الکترونیکی است.



رفع گریپاژ پمپ پکیج شوفاژ دیواری آلزان دومبدل بدون فن مدل SGM24



  1. به علت ناخالصی و مواد موجود در آب ممکن است در لحظه راه اندازی اولیه پکیج دو مبدل دیواری 24000 آلزان و یا هنگامی که مدت طولانی پمپ خاموش بوده است حرکت محور پمپ متوقف یا اصطلاحا گریپاژ پمپ رخ دهد.

  2. برای خلاص شدن محور پمپ  با استفاده از یک پیچ گوشتی آن را چند دور در جهت فلش (به سمت چپ) بچرخانید تا محور براحتی به گردش درآید.



کنترل و نگهداری پکیج شوفاژ دیواری آلزان دومبدل بدون فن مدل SGM24​



  1. کار کرد پکیج دیواری آلزان بدون آب باعث آسیب رسیدن به دستگاه میشود جهت جلوگیری از آن میزان فشار آب را در تمامی فصول سال کنترل نمایید در صورت مشاهده کاهش فشار آب (کمتر از 1 بار) و بدون آب ماندن پکیج آلزان شیر پر کن را باز کرده تا فشار به 1 بار برسد.

  2. حرارت بدنه پکیج دو مبدل 24000 آلزان را مخصوصا در فصل گرما کنترل کنید در صورت بروز حرارت غیر عادی و همچنین کم شدن مقدار دبی (آبدهی) آب گرم بهداشتی نسبت به آب سرد با متخصصین شرکت آلزان تماس بگیرید.

  3. وسایل گاز سوز و فن های قوی مانند کولر و انواع هواکش در مجاورت پکیج دو مبدل دیواری آلزان خودداری نمایید زیرا این فن ها از خروج  گازهای ( حاصل از احتراق) به صورت طبیعی جلوگیری کرده و باعث اخلال مکش دودکش می شود.

  4. عدم تخلیه گازهای احتراق توسط دودکش باعث کشیده شدن این دودها به فضای داخل خانه میشود.

  5. اگر از رسوب گیر پلی فسفات استفاده می کنید از پر بودن سنگ های پلی فسفات داخل آن اطمینان حاصل کرده به این منظور هر 3 ما یکبار آن را کنترل کنید.

  6.  در سیستم لوله کشی پکیج، نشتی آب وجود نداشته باشد.

  7. در بروز هرگونه اشکال فنی در پکیج دو مبدل دیواری 24000 آلزان قبل از هر گونه اقدام از متخصصین شرکت آلزان راهنمایی بخواهید.



نکات مهم در نصب پکیج شوفاژ دیواری آلزان دومبدل بدون فن مدل SGM24​



  1. مستحکم بودن دیواری که پکیج دو مبدل دیواری آلزان بر روی آن نصب می شود بسیار ضروری است به این منظور به کار بردن از مصالح ساختمانی مناسبی در ساخت آن اهمیت بسیار دارد.

  2. حداقل فاصله مجاز پکیج بدون فن دیواری آلزان با دیوار روبرو 1 متر با دیوار یا کابینت مجاور 15 سانتی متر و از کف 100 سانتی متر است.

  3. الزامی بودن استفاده ازدودکش با مکش کافی و دارای شرایط استاندارد از نکات حائز اهمیت است.

  4. شستشو لوله کشی پکیج بدون فن 24000 آلزان قبل از راه اندازی جهت جلوگیری از داخل شدن ذرات خارجی به داخل پمپ ضروری است.

  5. در صورت تمیز نبودن لوله کشی و ورود ذرات احتمال گریپاژ و سوختن پمپ سیرکولاتور بسیار افزایش می یابد.

  6. مشخص کردن لوله های رفت و برگشت پکیج دیواری آلزان در مرحله نصب ضروری است.

  7. به جهت سهولت در نصب، راه اندازی و تغییرات احتمالی، توصیه می شود شیر فلکه قبل از لوله های متصل به پکیج دو مبدل دیواری آلزان نصب شود.

  8. کنترل و تنظیم شیر فلکه آب سرد ورودی به سبب بیشتر نشدن دبی آن از ظرفیت پکیج دیواری آلزان از موارد مهم در راه اندازی پکیج است.

  9. هدایت کردن خروجی شیر اطمینان توسط شیلنگ به خارج از پکیج آلزان انجام شود.

  10. استفاده ازفیلتر مناسب در مسیر ورودی گاز و محافظ الکترونیکی برق مورد تایید و استاندارد برای جلوگیری از آسیب به برد و قطعات الکترونیک در حفظ سلامت پکیج دو مبدل دیواری 24000 آلزان موثر است.

  11. در صورت بالا بودن درصد املاح آب و بروز رسوب گرفتگی در برخی مناطق حتما از رسوبگیر پلی فسفات یا مغناطیسی استاندارد در مسیر آب ورودی استفاده کنید.

  12. قطر لوله ها و شلنگ های رفت برگشت پکیج دیواری "4/3 و لوله های آب مصرفی "2/1 می باشد برای جلوگیری از بروز نشتی از لوله ها و شیلنگ هایی با قطر داخلی استاندارد استفاده نمایید.

  13. قبل از راه اندازی پکیج دو مبدل آلزان را آچارکشی کامل و از نظر نشت یابی کنترل شود جهت نصب بر روی دیوار از پیچ ها و بست های داخل پکیج استفاده شود.

  14. لوله های رفت و برگشت شوفاژ سرد و گرم مصرفی و همچنین لوله گاز را با لوله های خرطومی استیل یا شیلنگ های  مرغوب استاندارد به پکیج 24000 آلزان نصب نمایید.



ضرورت نصب دودکش در پکیج شوفاژ دیواری آلزان دومبدل بدون فن مدل SGM24



  1. جهت تخلیه گازهای حاصل از احتراق از دود کش بطور مجزا استفاده می شود.

  2. اگر قطر لوله دودکش کم و یا در مسیر آن گرفتگی وجود داشته باشد و یا نحوه ی قرارگیری دودکش مناسب نباشد به این صورت که مسیر طولانی افقی و یا شیب منفی وجود داشته باشد، عبور گازهای احتراق از دود کش به خوبی میسر نمی شود و بازگشت دود به پکیج دیواری آلزان و یا محیط ساختمان را به دنبال دارد، که اثرات منفی و خطرات زیر را به همراه خواهدداشت.

    ورود دودهای سمی حاصل از احتراق به محل نصب پکیج دو مبدل آلزان بسیار خطرناک می باشد و باعث ضعف، گیجی و در نهایت خفگی می شود.

    بالا رفتن درجه حرارت بدنه و قسمت های داخلی پکیج دیواری به علت عدم مکش کافی دودکش یا گرفتگی لوله آن منجر به خرابی سریع پکیج دو مبدل دیواری 24000 آلزان و قطعات آن و آسیب شدید به مجموعه برد الکترونیکی می شود.

  3. توصیه اکیدا شرکت صنایع گرمایشی آلزان در انتخاب و نصب، دودکش دو جداره استاندارد می باشد.

  4. به داخل کشیدن اکسیژن لازم جهت احتراق کامل از فضای بیرون ساختمان و خارج کردن گازهای حاصل از احتراق از جدار دیگر، مزیت استفاده از دودکش های دو جداره است.

  5. به سبب تامین اکسیژن لازم احتراق از فضای بیرون، اکسیژن فضای داخل خانه مصرف نمی شود و در نتیجه راندمان پکیج دیواری 24000 آلزان نیز بالاتر می رود.

  6. عدم استفاده از دودکش دوجداره، خارچ شدن پکیج آلزان از گارانتی را به همراه دارد و راندمان، قدرت و سایر مشخصات پکیج دیواری بدون فن نیز تغییر می کند.

  7. کیت دودکش دوجداره افقی با قطر ( mm 100* mm 60 ) حداکثر طول مجاز با احتساب یک زانویی 90 درجه برابر با 1 متر است.

  8. کیت دودکش دوجداره عمودی با قطر ( mm 100* mm 60 ) حداکثر طول مجاز به صورت عمودی مستقیم برابر با 3 متر می باشد.

  9. اگر امکان استفاده از دودکش دو جداره وجود ندارد برای اطلاع از نحوه ی نصب دودکش تک جداره و لوله جداگانه جهت تامین هوای ورودی از متخصصین شرکت آلزان مشورت بخواهید تا از بروز خطرو حادثه پیشگیری شود.

  10. اگر از دودکش تک جداره استفاده می کنید نصب کلاهک H در خروجی دودکش الزامیست نصب کلاهک H در روی دودکش باید به گونه ای باشد تا باد داخل آن نپیچد ارتفاع مناسب از کف پشت بام حداقل 80-70 سانتی متر است اطراف آن باز و در مجاورت دودکش هیچگونه مانع و دیواری نباشد.

  11. استفاده دودکش های غیر مرغوب و  یا روش های غیر تخصصی برای خارج کردن دود و وارد کردن هوا باعث خطرات جدی جانی و مالی شده بنابراین از به کارگیری آن ها اکیدا ممنوع بوده.

  12. حداکثر طول لوله دودکش باید برابر با 10 متر باشد این میزان به جهت جلوگیری از تعریق آب در دودکش انتخاب شده است.

  13. جدار خارجی دودکش را عایق بندی کرده تا از تشکیل قطرات و همچنین سرد شدن دود جلوگیری شود زیرا باعث کندشدن خروج دود و یا توقف آن می شود.

  14. مقاوم و ثابت بودن دودکش در برابر باد، بخار آب و عوامل مکانیکی بسیار مهم است.

  15. گرفته نبودن مسیر دودکش و تمیز بودن آن راهمیشه کنترل نمایید.

  16. بهترین مسیر برای دودکش مسیر مستقیم و عمودی می باشد تا حد امکان لوله دودکش را در حالت افقی قرار ندهید، اگر به دلیل مشکلات اجرایی ناچار به  تغییر جهت مسیر دود هستید بهتر است از زانویی 45 درجه استفاده کنید البته پس از حداقل30 سانتی متر لوله عمودی (خروجی از پکیج ) تا قسمت افقی دارای کمترین طول ممکن باشد.
  • ظرفیت حرارتی : 24 کیلووات
  • راندمان : 90 %
  • ابعاد : طول 470 میلیمتر , عرض 400 میلیمتر , ارتفاع 840 میلیمتر
  • حداکثر دمای آبگرم گرمایش : 90 سانتی گراد
  • حداکثر فشار مدار گرمایش : 3 Bar
  • حداکثر دبی آبگرم مصرفی : 12 L/min
  • وزن : 50 کیلوگرم
  • نوع دستگاه پکیج : دو مبدل بدون فن
  • قطر لوله های مدار گرمایش : 3/4 اینچ
  • قطر لوله های آبگرم و سرد : 1/2 اینچ
  • سایز لوله گاز ورودی : 1/2 اینچ
  • قطر دودکش : 150 میلیمتر
  • نوع سوخت : گاز
  • حجم منبع انبساط داخلی : 6 لیتر
  • ظرفیت نامی پکیج : 24000Kcal/hr
  • شرکت سازنده پکیج : آلزان
