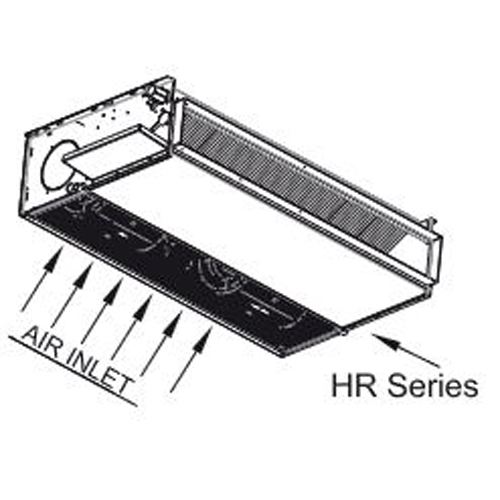

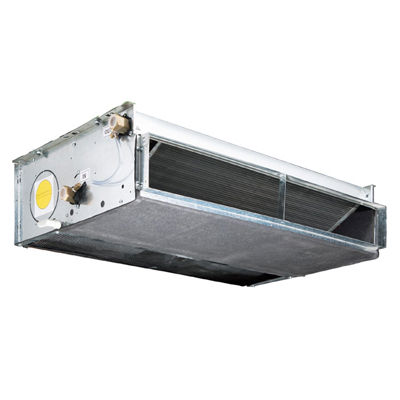

Tahvieh Horizontal Ceiling Mounted Concealed Fan Coil 1000

  • هوادهی : 1000 فوت مکعب بر دقیقه
  • ظرفیت برودتی : 3345.21 بی تی یو برساعت
  • ظرفیت حرارتی : 7014.37 بی تی یو بر ساعت
  • وزن : 39.8 کیلوگرم
قیمت استعلام از واحد فروش

فن کویل سقفی توکار تهویه مدل HR1000 با ابعاد مناسب جهت تعبیه در انواع سقف و دیوار کاذب با ارتفاع کم طراحی و تولید شده و قابلاستفاده در اماکن مسکونی، اداری، تجاری، مراکز خرید و... میباشد.

مدل HR1000 فن کویل تهویه دارای فیلتر پلنیوم است یعنی در ابتدای ورود هوا به فن کویل جهت جذب آلودگی های ناشی از گرد و غبار و ... فیلتر نصب میگردد.

در ساخت بدنه ی این فن کویل ها ازورق گالوانیزه مرغوب استفاده شده و جداره ی داخلی آن با عایق الاستومری چسب دارپوشش داده شده است تا علاوه بر جلوگیری از هدر رفت حرارت و برودت، صدای دستگاه نیزکاهش یابد.

موتوراستفاده شده دراین فن کویل دارای محافظ حرارتی است، بطوریکه در زمان افزایش حرارت بیش از حد، دستگاه خاموش شده و پس از خنک شدن، دوباره شروع بکار میکند و این امر دلیل بر افزایش طول عمر دستگاه میشود.

در این فن کویل، فن سانتریفوژ فوروارد تعبیه شده وازهوزینگ خاصی بهره میبرد که این هوزینگ مختص شرکت تهویه بوده و امکان افزایش سطح هوای خروجی و در نتیجه پوشش دهی سطح بیشتری از کویل را بوجود آورده و لازم به ذکر است که درتولید این فن ها امکان این نیز وجوددارد که بنا به درخواست از فن فلزی استفاده گردد.

کویل بکار رفته دراین فن کویل پس از ساخت، چربی زدایی و تست نشتی میشود. کلکتورهای استفاده شده در این کویل ها از جنس برنج بوده و نکته ی حائز اهمیت این است که طراحی آن بگونه ای است که بر روی دستگاه پیچ میشوندو براحتی میتوان آن را باز و بست نمود.

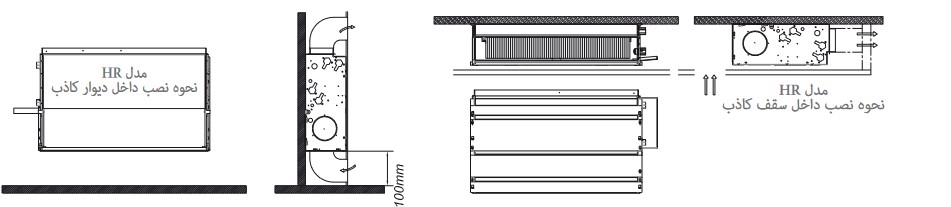

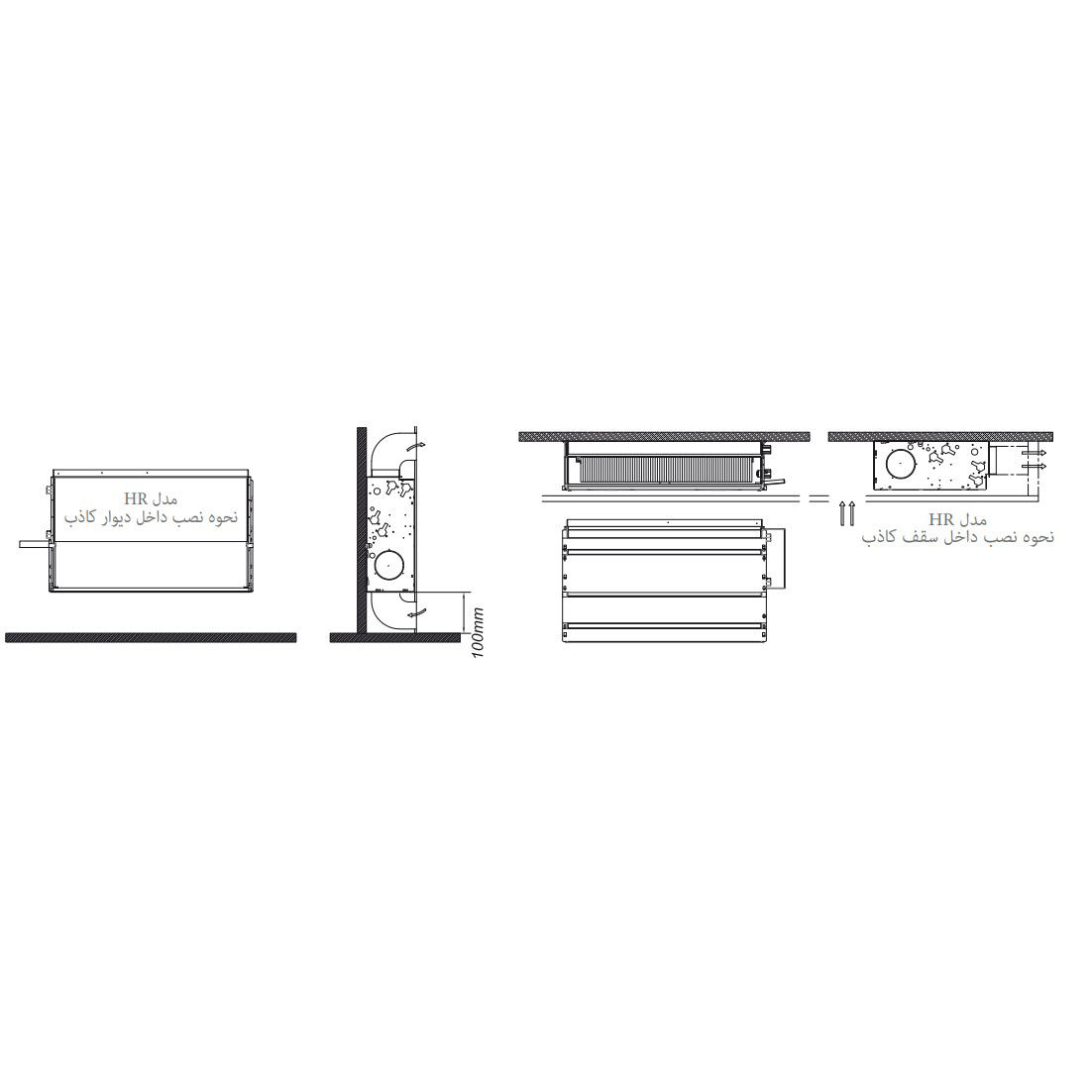

 نصب فن کویل سقفی توکار تهویه مدل HRنصب فن کویل سقفی توکار تهویه مدل HR

ظرفیت سرمایشی و گرمایشی فن کویل سقفی توکار تهویه 1000CFM

ظرفیت سرمایشی فن کویل سقفی توکار تهویه CFM1000 در بالاترین حالت برابر 11.49 کیلووات، در حالت متوسط 9.71 کیلووات، در کمترین حالت به میزان 8.05 کیلووات و ظرفیت گرمایش این فن کویل نیز در بالاترین حالت برابر 10.07 کیلووات، در حالت متوسط 8.33 کیلووات و در کمترین حالت به میزان 6.74 کیلووات میباشد.

(اعداد درج شده فوق بر اساس شرایط زیراست)

در حالت سرمایش میزان دمای هوای ورودی به فن کویل 27 درجه سانتیگراد خشک و 19 درجه سانتیگراد مرطوب و درحالت گرمایش برابر 20 درجه سانتیگراد است.

میزان دمای آب ورودی نیز در حالت سرمایش 7 درجه سانتیگراد در زمان ورود و 12 درجه سانتیگراد در زمان خروج بوده و در زمان گرمایش میزان دمای آب ورودی 50 درجه سانتیگراد میباشد.

برق مصرفی

نوع برق مصرفی 220 ولت، 50 هرتز و تکفاز بوده، توان ورودی برابر 228 وات و میزان جریان برق در این مدل از فن کویل0.97 آمپر میباشد.

حجم هوادهی ودبی آب ورودی وافت فشار آب

در فن کویل سقفی توکار تهویه مدل 1000CFMمیزان جریان هوا در حالت زیاد 1700 مترمکعب در ساعت، در حالت متوسط 1340مترمکعب در ساعت و در حالت کم 1040 متر مکعب در ساعت، دبی آب ورودی نیز درحالت سرمایش و گرمایش این فن کویل به ترتیب به میزان 32.2 و 14.6 لیتر در ساعت و میزان افت فشار در حالت سرمایش 24.22 و درزمان گرمایش برابر 4.78 کیلوپاسکال میباشد.

میزان شدت صدا فن کویل سقفی توکار تهویه مدل 1000CFM با فیلتر پلنیوم

میزان شدت صدای فن کویل سقفی توکار CFM1000 تهویه در فاصله ی 1 متری دستگاه اندازه گیری شده است که دربالاترین حالت به میزان 49 و در حالت متوسط 46 و در کمترین حالت 38 دسیبل است.

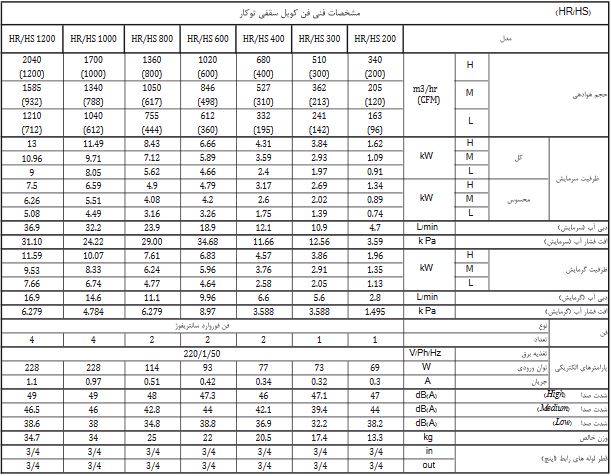

مشخصات فن کویل سقفی توکار تهویه مدل HR

ابعاد و وزن و سایز اتصالات فن کویل سقفی توکار تهویه CFM1000 مدل HR 1000

عرض 1731 میلیمتر

طول 545 میلیمتر

ارتفاع 220 میلیمتر

وزن خالص 38 کیلوگرم

سایز لوله های ورودی و خروجی 3/4 اینچ

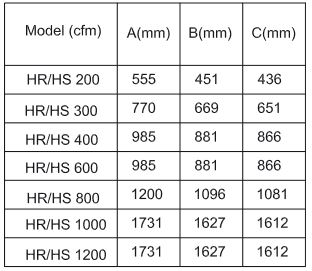

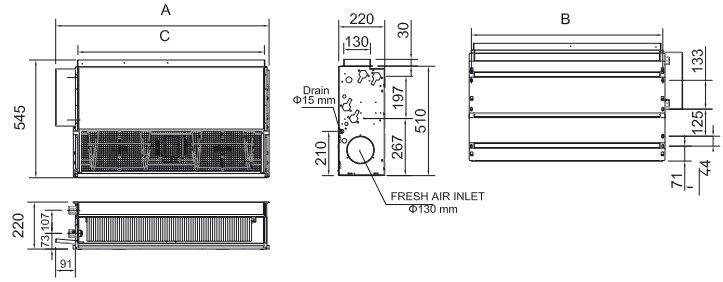

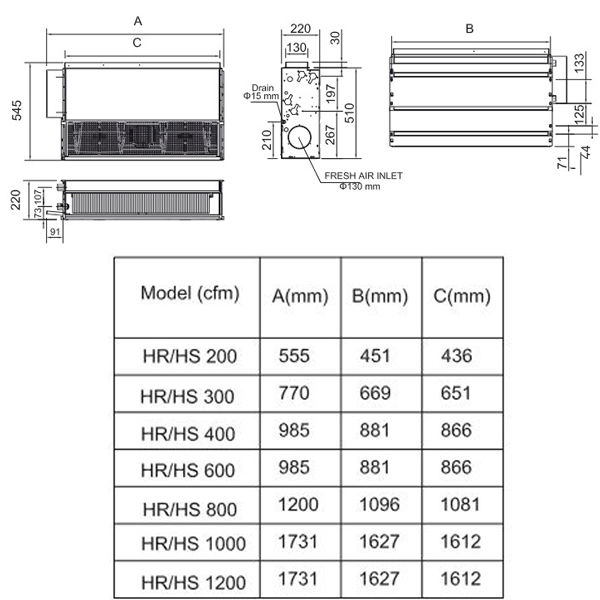

ابعاد فن کویل سقفی توکار تهویه مدل HRابعاد فن کویل سقفی توکار تهویه مدل HR

ویژگی های فن کویل سقفی توکار CFM1000 تهویه

استفاده از فیلتر با قابلیت شستشو، با دوام و تعویض آسان

قابلیت استفاده از کویل گرمایشی الکتریکی ( در صورت تقاضا)

مجهز به محافظ حرارتی جهت حفاظت موتور در برابر بارهای اضافی و افزایش دمای سیم پیچ

استفاده از موتور تکفاز با سه سرعت استاندارد

مجهز به شیر هواگیری

دسترسی آسان به فن و الکترو موتور جهت انجام سرویس دوره ای

استفاده از ورق گالوانیزه جهت ساخت بدنه وتشت تقطیر

عایق کاری تشت تقطیر و قسمت های داخلی بدنه با عایق الاستومری به ضخامت 4 میلیمتر

استفاده از ورق گالوانیزه مرغوب جهت ساخت بدنه داخلی

قابلیت تولید با کویل های 4 لوله ای ( کویل سرمایشی و گرمایشی مجزا ) بنا به درخواست

قابلیت ساخت در 2 حالت برگشت هوا از زیر و برگشت هوا از پشت

دارای ظرفیت سرمایشی بالا با کویل 3 ردیفه

دارای 2 دریچه ورود هوای تازه

  • هوادهی : 1000 فوت مکعب بر دقیقه
  • توان موتور : 90 وات
  • ظرفیت برودتی : 3345.21 بی تی یو برساعت
  • ابعاد : طول 1731 میلیمتر , عرض 545 میلیمتر , ارتفاع 220 میلیمتر
  • ظرفیت حرارتی : 7014.37 بی تی یو بر ساعت
  • وزن : 39.8 کیلوگرم
  • ظرفیت نامی فن کویل : 1000cfm
  • مدل فن کویل : سقفی توکار
  • شرکت سازنده ی فن کویل : تهویه
