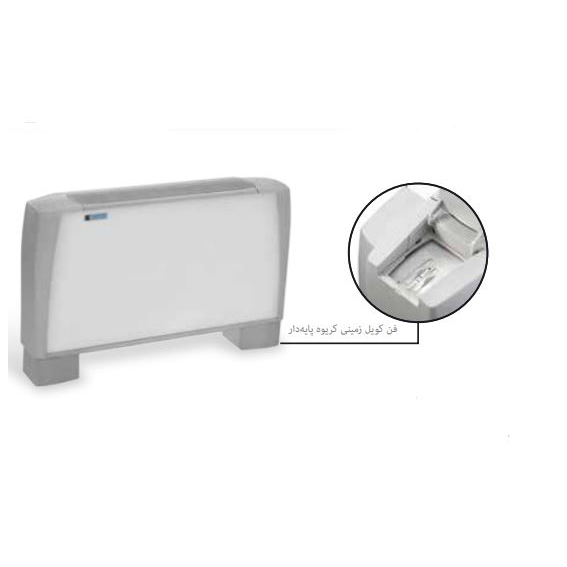

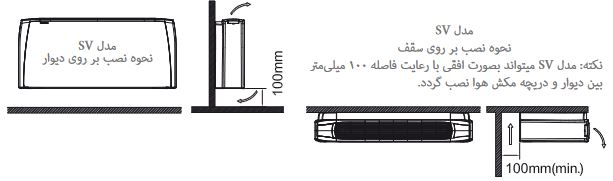

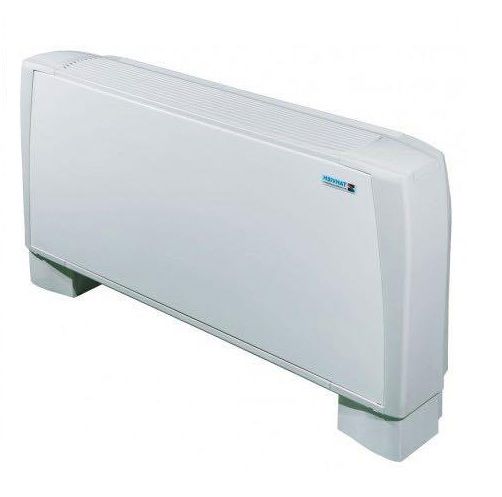

فن کویل زمینی کریوه پایه دار تهویه مدل SV400 با طراحی مناسب از نظر ظاهر و ابعاد بگونه ای تولید میشود که در اماکن مختلف امکان استفاده از آن وجودداشته و قابل نصب بر روی زمین، دیوار و یا حتی سقف هم میباشد.
این فن کویل از 2 فن سانتریفوژ فوروارد و هوزینگ خاصی بهره میبرد که این هوزینگ مختص شرکت تهویه بوده و امکان افزایش سطح هوای خروجی و در نتیجه پوشش دهی سطح بیشتری از کویل را بوجود می آورد.
موتوراستفاده شده دراین فن کویل نیز دارای محافظ حرارتی است، بطوریکه در زمان افزایش حرارت بیش از حد، دستگاه خاموش شده و پس از خنک شدن، دوباره شروع بکار میکند و این امر دلیل بر افزایش طول عمر دستگاه میشود.

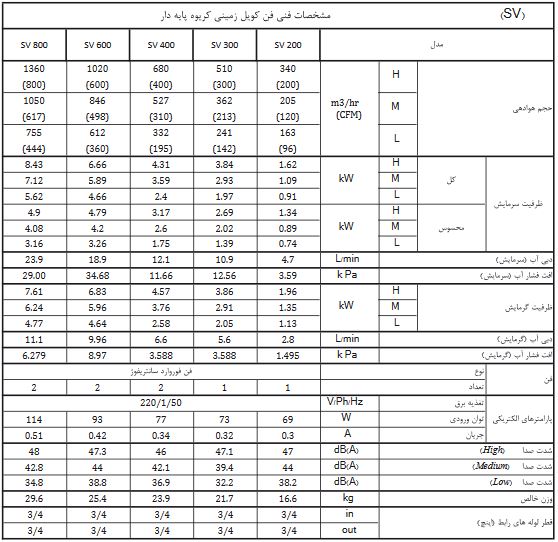

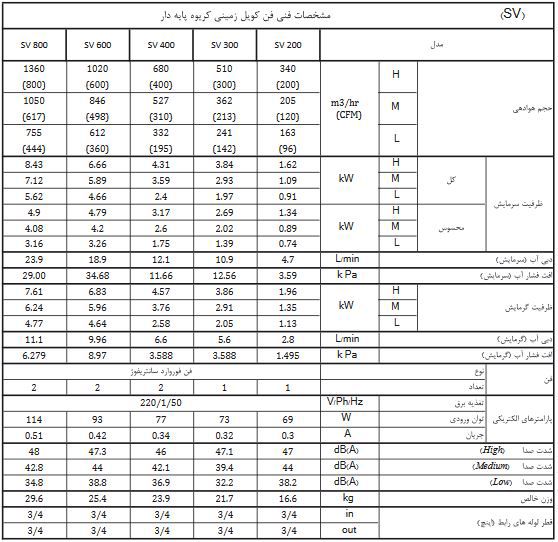

ظرفیت سرمایشی و گرمایشی فن کویل تهویه مدل زمینی کریوه 400CFM
ظرفیت سرمایشی فن کویل زمینی پایه دار تهویه CFM400 در بالاترین حالت برابر 4.31 کیلووات، در حالت متوسط 3.59 کیلووات، در کمترین حالت به میزان 2.4 کیلووات و ظرفیت گرمایش این فن کویل نیز در بالاترین حالت برابر 4.57 کیلووات، در حالت متوسط 3.76 کیلووات و در کمترین حالت به میزان 2.58 کیلووات میباشد.
(اعداد درج شده فوق بر اساس شرایط زیراست)
در حالت سرمایش میزان دمای هوای ورودی به فن کویل 27 درجه سانتیگراد خشک و 19 درجه سانتیگراد مرطوب و درحالت گرمایش برابر 20 درجه سانتیگراد است.
میزان دمای آب ورودی نیز در حالت سرمایش 7 درجه سانتیگراد در زمان ورود و 12 درجه سانتیگراد در زمان خروج بوده و در زمان گرمایش میزان دمای آب ورودی 50 درجه سانتیگراد میباشد.
برق مصرفی
نوع برق مصرفی 220 ولت، 50هرتز و تکفاز بوده، توان ورودی برابر 77 وات و میزان جریان برق در این مدل از فن کویل 0.34 آمپر میباشد.
حجم هوادهی ودبی آب ورودی وافت فشار آب
در فن کویل زمینی تهویه با پایه مدل CFM400 میزان جریان هوا در حالت زیاد 680 مترمکعب در ساعت، در حالت متوسط 527 مترمکعب در ساعت و در حالت کم 332 متر مکعب در ساعت، دبی آب ورودی نیز درحالت سرمایش و گرمایش این فن کویل به ترتیب به میزان 12.1و 6.6 لیتر در ساعت و افت فشار در حالت سرمایش 11.66 و درزمان گرمایش برابر 3.588 کیلوپاسکال میباشد.
میزان شدت صدا فن کویل زمینی کریوه پایه دار تهویه مدل SV400
میزان شدت صدای فن کویل زمینی کریوه پایه دار CFM400 تهویه در فاصله ی 1 متری دستگاه اندازه گیری شده است که دربالاترین حالت به میزان 46 و در حالت متوسط 42.1 و در کمترین حالت 36.9 دسیبل است.

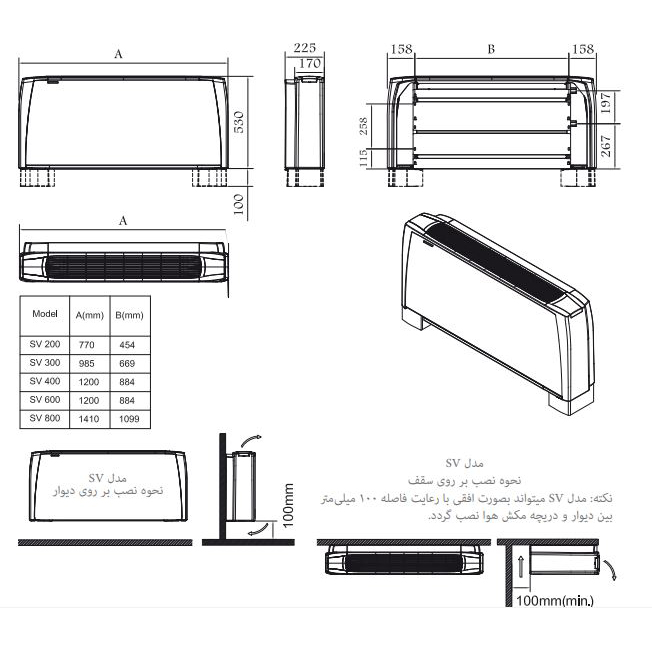

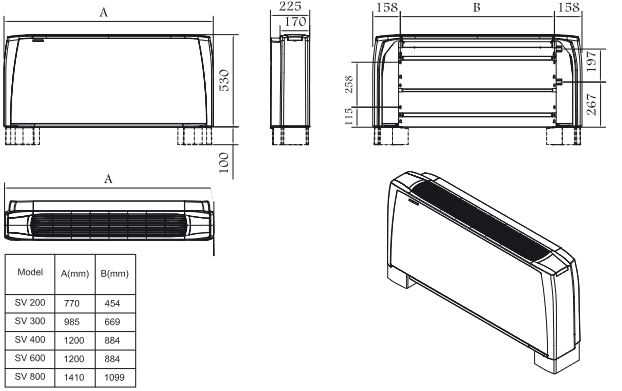

ابعاد و وزن و سایز اتصالات فن کویل زمینی تهویه CFM400 مدل SV400
طول 1200 میلیمتر
عرض 225 میلیمتر
ارتفاع دستگاه 530 میلیمتر
ارتفاع پایه 100میلیمتر
وزن خالص 23.9 کیلوگرم
سایز لوله های ورودی و خروجی 3/4 اینچ
ویژگی های فن کویل زمینی CFM400 تهویه مدل کریوه پایه دار
صدا و ارتعاش کم
مکش هوا از زیر
اشغال کم فضا با طراحی ابعاد مناسب
استفاده از فیلتر با قابلیت شستشو و تعویض آسان
مجهز به محافظ حرارتی جهت حفاظت موتور در برابر بارهای اضافی و افزایش دمای سیم پیچ
استفاده از موتور تکفاز با سه سرعت استاندارد
استفاده از ورق گالوانیزه جهت ساخت بدنه ی خارجی با پوشش رنگ کوره ای مقاوم
عایق کاری تشت تقطیر و قسمت های داخلی بدنه با عایق الاستومری به ضخامت 4 میلیمتر
استفاده از ورق گالوانیزه مرغوب جهت ساخت بدنه داخلی
قابلیت تولید به صورت 4 لوله ای( در صورت درخواست مشتریان)
