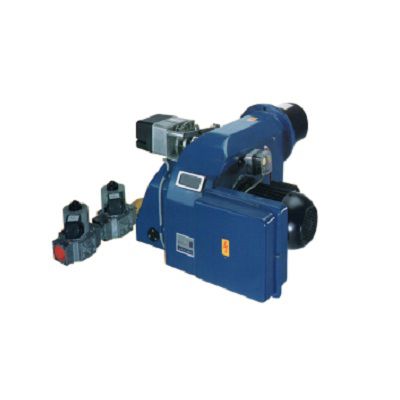

Iran radiator Gas PGN 1

  • ظرفیت حرارتی : 800.000 - 212.000 کیلوکالری برساعت
  • توان موتور : 1.5~3 کیلووات
  • نوع سوخت : گاز
  • حالت عمکلرد مشعل : دو مرحله ای
قیمت استعلام از واحد فروش

راهنمای خرید مشعل گازی ایران رادیاتور مدلPGN1

مشعل گازسوز PGN1 با ظرفیت حدود 800.000 کیلوکالری در ساعت مناسب برای استفاده در سیستم های حرارتی و برودتی، دیگ های آبگرم، ذوب

مواد و خطوط تولید کارخانجات مواد غذایی و ... کاربرد دارد.

از مشعل گازی pgn1 در موتورخانه ساختمان هایی تا متراژ کمتراز 4500 مترمربع استفاده میشود.

مشعل گازسوز ایران رادیاتور مدل PGN1 عملکرد دو مرحله ای دارد، بصورتیکه دریچه هوا و دریچه گاز با توجه به مقدار ظرفیت مورد نیاز باز شده و

شعله تشکیل میشود.

درمشعل های دو مرحله ای معمولا برای کنترل ظرفیت از ترموستات های دو مرحله ای و یا دو عدد ترموستات با دو عدد پرشر سوییچ استفاده

میشود. پس از شروع به کار مشعل در مرحله اول اگر نیاز سیستم تامین نشود مرحله دوم با توجه به نیاز به حرارت بالاتر، از ترموستات یا

پرشرسوییچ تعبیه شده در سیستم دستور گرفته و با قدرت بیشتری در مرحله دوم عمل میکند.

ظرفیت حرارتی مشعلPGN1

ظرفیت حرارتی مشعل ایران رادیاتور مدل PGN1 حداقل 212.000 کیلوکالری در ساعت و حداکثر آن 800.000 کیلوکالری در ساعت میباشد.

فشار گاز ورودی

فشار گاز ورودی به مشعل PGN1 باید معادل 2psi یا همان 2 پوند بر اینچ مربع یا 137 میلی بار باشد. این مشعل با فشار گاز 1/4(یک چهارم) پوند کار نمیکند.

درمشعل هایی که با فشار گاز 2 پوند بر اینچ مربع کارمیکنند باید از خط گاز استفاده شود، این خط گازشامل فیلتر، شیردستی، فشارسنج

(mbar250-0)، رگلاتور، فشار سنج( mbar100-0)، شیر برقی گاز تکضرب(جز تجهیزات مشعل میباشد)، شیر برقی گاز تدریجی(جز تجهیزات

مشعل میباشد)و کنترل کننده نشتی میباشد.

برق مصرفی

برق مصرفی مشعل PGN1 ایران رادیاتور 1.5 کیلووات و 380 ولت، سه فاز با فرکانس 50 هرتز بوده و تابلو برق آن بصورت مجزا میباشد.

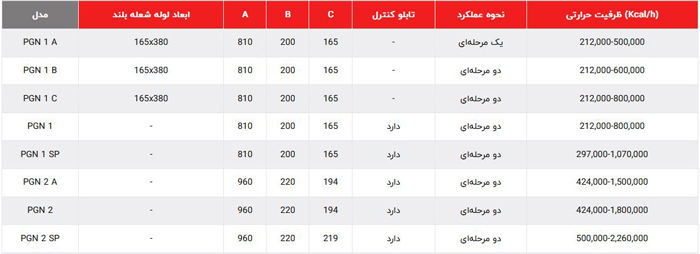

مشخصات مشعل pgn1

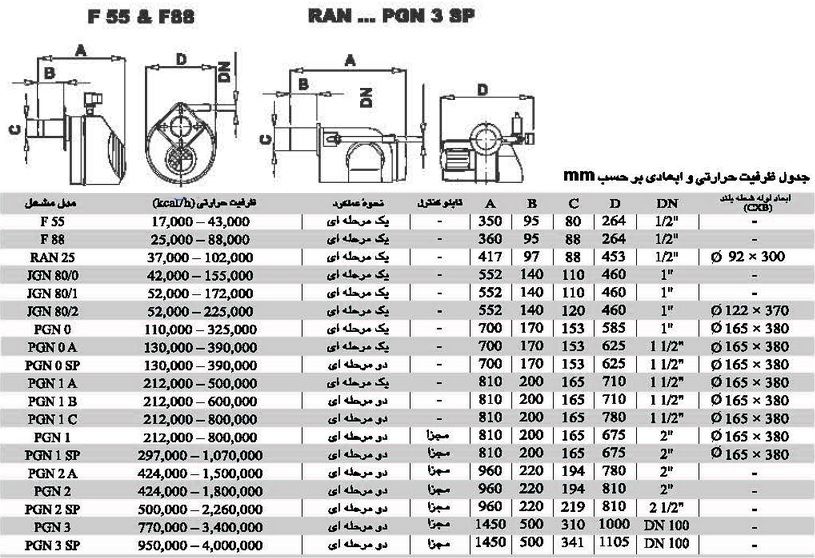

ابعاد مشعل ایران رادیاتور مدل PGN1

این مشعل دارای طول 810 میلیمتر، عرض 675 میلیمتر، قطردهانه مشعل گیر این مشعل 165 میلیمترو سایز لوله های ورودی و خروجی 1/2-1

اینچ میباشد.

اجزای مشعل گازی ایران رادیاتور PGN1

شیر برقی گاز تکضرب ½-1 اینچ

شیر برقی گاز تدریجی دومرحله ای  ½-1 اینچ

پرشر گاز ( کلید کنترل فشار گاز)

پرشر هوا ( کلید کنترل فشار هوا)

سروو موتور LKS 160

رله کنترل کننده مشعل گازی مدل TMG 740

یون

ترانس جرقه یا الکترودهای جرقه زن

ویژگی های مشعل گازسوزایران رادیاتور PGN1

سرویس ونگهداری ساده

عملکرد مطلوب با فشار گاز پایین

قابلیت عملکرد با گاز طبیعی و LPG

دارای تکنولوژی پیش مخلوط نسبی

پایداری کامل شعله در تمام حالات عملکرد مشعل

دارا بودن حداکثر راندمان در دیگ های فولادی و چدنی

  • ظرفیت حرارتی : 800.000 - 212.000 کیلوکالری برساعت
  • نوع برق مصرفی : سه فاز
  • قطر دهانه مشعل گیر : 165 میلیمتر
  • توان موتور : 1.5~3 کیلووات
  • نوع سوخت : گاز
  • سایز لوله گاز ورودی : 2 اینچ
  • حالت عمکلرد مشعل : دو مرحله ای
  • حداقل فشار کاری : 20 m.Bar
  • تابلو کنترل : مجزا
  • سایز لوله ورودی و خروجی : 1/2 1 اینچ
