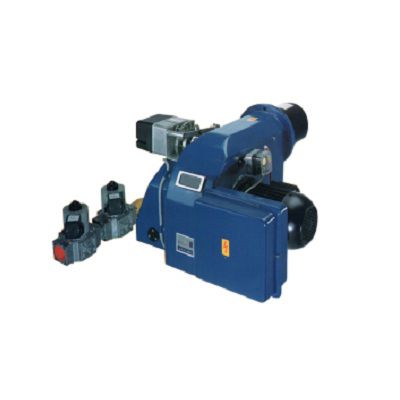

Iran radiator Gas PGN 3 SP

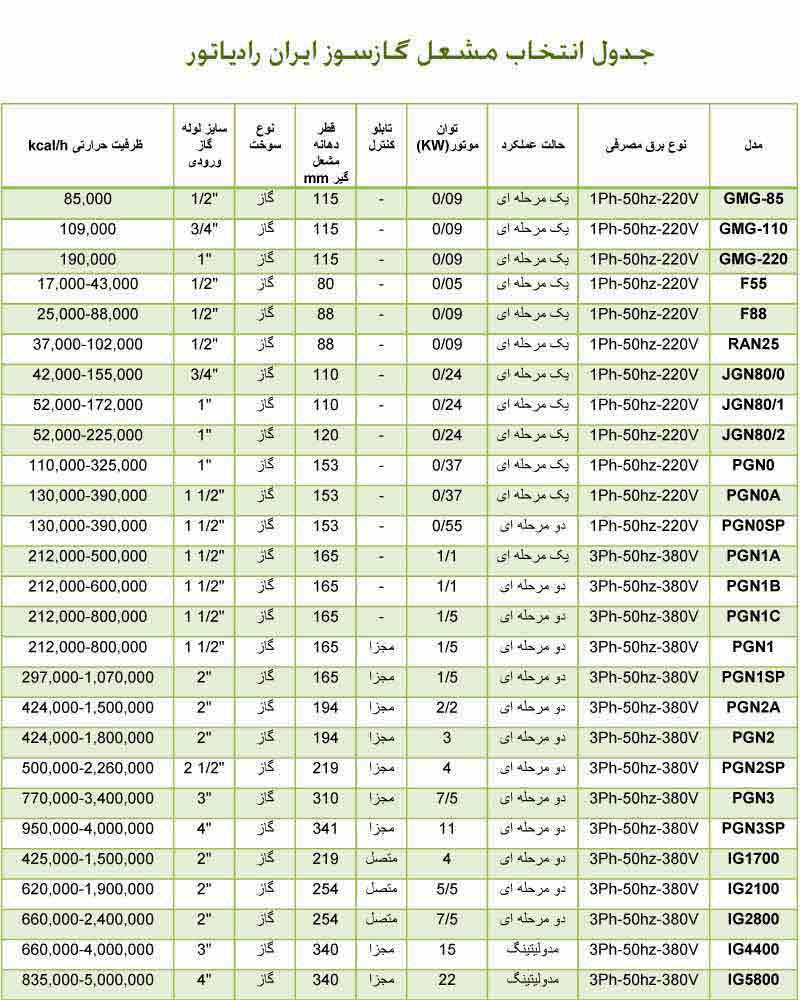

  • ظرفیت حرارتی : 4.000.000 - 950.000 کیلوکالری برساعت
  • توان موتور : 11~3 کیلووات
  • نوع سوخت : گاز
  • حالت عمکلرد مشعل : دو مرحله ای
  • گارانتی : ۱۲ماه
قیمت استعلام از واحد فروش

راهنمای خرید مشعل گازی ایران رادیاتور مدل PGN3SP

مشعل گازسوز PGN3SP با ظرفیت حدود 4.000.000 کیلوکالری در ساعت مناسب برای استفاده در سیستم های حرارتی و برودتی، دیگ های آبگرم

وروغن داغ، ذوب مواد و خطوط تولید کارخانجات مواد غذایی و ... کاربرد دارد.

از مشعل گازی pgn3sp در موتورخانه ساختمان هایی تا متراژ کمتر از 23500 مترمربع استفاده میشود.

مشعل گازسوز ایران رادیاتور مدل PGN3SP عملکرد دو مرحله ای دارد، بصورتیکه دریچه هوا و دریچه گاز با توجه به مقدار ظرفیت مورد نیاز باز

شده و شعله تشکیل میشود.

درمشعل های دو مرحله ای معمولا برای کنترل ظرفیت از ترموستات های دو مرحله ای و یا دو عدد ترموستات با دو عدد پرشر سوییچ استفاده

میشود. پس از شروع به کار مشعل در مرحله اول اگر نیاز سیستم تامین نشود مرحله دوم با توجه به نیاز به حرارت بالاتر، از ترموستات یا

پرشرسوییچ تعبیه شده در سیستم دستور گرفته و با قدرت بیشتری در مرحله دوم عمل میکند.

ظرفیت حرارتی مشعل PGN3SP

ظرفیت حرارتی مشعل ایران رادیاتور مدل PGN3SP حداقل 950.000 کیلوکالری در ساعت و حداکثر آن 4.000.000 کیلوکالری در ساعت میباشد.

فشار گاز ورودی

فشار گاز ورودی به مشعل PGN3SP باید معادل 2psi یا همان 2 پوند بر اینچ مربع یا 137میلی بار باشد. این مشعل با فشار گاز 1/4(یک چهارم) پوند

کار نمیکند.

درمشعل هایی که با فشار گاز 2 پوند بر اینچ مربع کارمیکنند باید از خط گاز استفاده شود، این خط گازشامل فیلتر، شیردستی، فشارسنج

(mbar250-0)، رگلاتور، فشار سنج( mbar100-0)، شیر برقی گاز تکضرب(جز تجهیزات مشعل میباشد)، شیر برقی گاز تدریجی(جز تجهیزات

مشعل میباشد)و کنترل کننده نشتی میباشد.

برق مصرفی

برق مصرفی مشعل PGN3SP ایران رادیاتور 11 کیلووات، 380 ولت و سه فاز با فرکانس 50 هرتز بوده و تابلو برق آن بصورت مجزا میباشد.

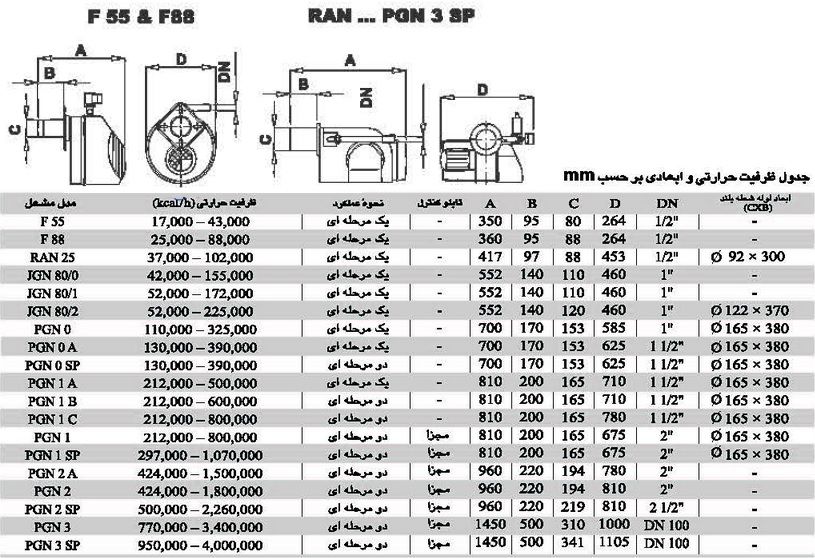

ابعاد مشعل ایران رادیاتور مدل PGN3SP

این مشعل دارای طول 1450 میلیمتر، عرض 1105 میلیمتر، قطردهانه مشعل گیر این مشعل 341 میلیمترو سایز لوله های ورودی و خروجی 4 اینچ

میباشد.

اجزای مشعل گازی ایران رادیاتور PGN3SP

شیر برقی گاز تکضرب 4 اینچ

شیر برقی گاز تدریجی 4 اینچ

شیر برقی گاز 1 اینچ ( پیلوت )

پرشر گاز ( کلید کنترل فشار گاز)

پرشر هوا ( کلید کنترل فشار هوا)

چشم الکترونیک UV

سروو موتور LKS 310

رله کنترل کننده مشعل گازی مدل TMG 740

یون

ترانس جرقه یا الکترودهای جرقه زن

ویژگی های مشعل گازسوزایران رادیاتور PGN3SP

سرویس ونگهداری ساده

عملکرد مطلوب با فشار گاز پایین

قابلیت عملکرد با گاز طبیعی و LPG

دارای تکنولوژی پیش مخلوط نسبی

پایداری کامل شعله در تمام حالات عملکرد مشعل

دارا بودن حداکثر راندمان در دیگ های فولادی و چدنین

  • ظرفیت حرارتی : 4.000.000 - 950.000 کیلوکالری برساعت
  • نوع برق مصرفی : سه فاز
  • قطر دهانه مشعل گیر : 341 میلیمتر
  • توان موتور : 11~3 کیلووات
  • نوع سوخت : گاز
  • سایز لوله گاز ورودی : 4 اینچ
  • حالت عمکلرد مشعل : دو مرحله ای
  • حداقل فشار کاری : 50 m.Bar
  • تابلو کنترل : مجزا
  • گارانتی : ۱۲ماه
  • سایز لوله ورودی و خروجی : 4 اینچ
