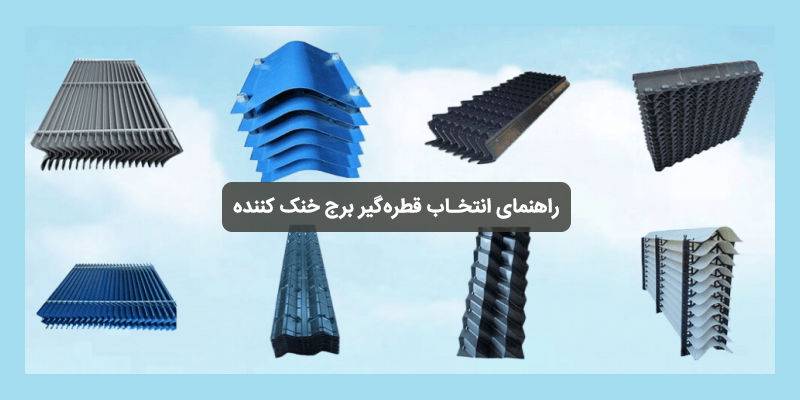

راهنمای انتخاب قطره‌گیر برج خنک کننده؛ چگونه مدل مناسب را انتخاب کنیم؟

انتخاب قطره گیر مناسب برج خنک کننده (Cooling Tower Drift Eliminator) فقط بر اساس ابعاد یا جنس قطعه انجام نمی‌شود. نوع برج، مسیر جریان هوا، سرعت و دبی هوا، میزان آب در گردش، افت فشار مجاز، راندمان مورد انتظار و شرایط دمایی و شیمیایی آب همگی در انتخاب مدل مناسب تأثیر دارند.قطره گیر با تغییر مسیر جریان هوا باعث برخورد قطرات آب با سطوح داخلی و بازگشت آن‌ها به داخل برج می‌شود؛ بنابراین یک مدل مناسب باید بین راندمان جداسازی قطرات و افت فشار هوا تعادل ایجاد کند.

چرا باید این مقاله را بخوانید :

1. قطره گیر برج خنک کننده چیست و چرا انتخاب آن اهمیت دارد؟
2. انواع قطره گیر برج خنک کننده کدام‌اند؟
3. قطره گیر مناسب برای برج جریان مخالف و جریان متقاطع
4. جنس قطره گیر را چگونه انتخاب کنیم؟
5. تأثیر سرعت و دبی هوا بر انتخاب قطره گیر
6. افت فشار قطره گیر چیست و چرا اهمیت دارد؟
7. راندمان جداسازی قطرات در قطره گیر
8. ابعاد و نحوه نصب قطره گیر
9. قطره گیر تیغه‌ای یا سلولی؛ کدام مدل مناسب‌تر است؟
10. راهنمای انتخاب قطره گیر بر اساس شرایط پروژه
11. اشتباهات رایج هنگام انتخاب قطره گیر برج خنک کننده
12. چک‌لیست انتخاب قطره گیر برج خنک کننده
13. جمع‌بندی
14. سوالات متداول
15. نظرات

قطره گیر برج خنک کننده چیست و چرا انتخاب آن اهمیت دارد؟

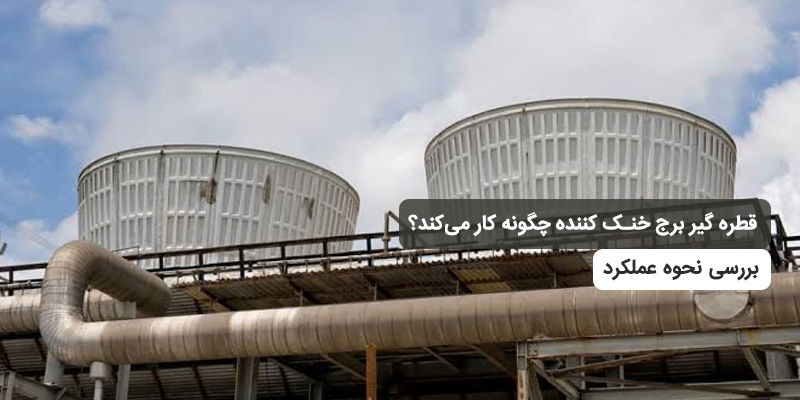

قطره گیر برج خنک کننده قطعه‌ای است که در مسیر خروج هوای برج خنک کننده نصب می‌شود و وظیفه آن جلوگیری از خروج قطرات آب همراه جریان هوا است.اگر با ساختار و نحوه عملکرد این قطعه آشنایی ندارید، در مقاله قطره گیر برج خنک کننده چگونه کار می‌کند؟ به‌صورت کامل نحوه جداسازی قطرات آب از جریان هوا و نقش قطره گیر در کاهش Drift بررسی شده است.

هنگام عبور هوا از داخل برج، قطرات آب می‌توانند همراه جریان هوا حرکت کنند. قطره گیر با ایجاد تغییر مسیر در جریان هوا باعث می‌شود قطرات به سطوح داخلی برخورد کرده، به یکدیگر متصل شوند و در نهایت به داخل برج بازگردند.

به همین دلیل انتخاب قطره گیر مناسب می‌تواند به موارد زیر کمک کند:

• کاهش هدررفت آب
• کاهش میزان Drift
• کاهش خروج مواد شیمیایی همراه قطرات آب
• حفظ کیفیت آب در گردش
• کاهش رسوب‌گذاری در اطراف برج
• جلوگیری از افزایش غیرضروری مصرف آب جبرانی

اما انتخاب یک قطره گیر با راندمان بالا به تنهایی کافی نیست. اگر طراحی آن باعث افت فشار زیاد شود، ممکن است بار فن افزایش پیدا کرده و مصرف انرژی سیستم بیشتر شود. بنابراین باید بین Drift Removal Efficiency و Pressure Drop تعادل برقرار شود.

انواع قطره گیر برج خنک کننده کدام‌اند؟

قطره گیرها از نظر ساختار معمولاً در دو گروه اصلی قرار می‌گیرند:

قطره گیر تیغه‌ای (Blade Type)

در این مدل، جریان هوا از میان مجموعه‌ای از تیغه‌های دارای مسیرهای خمیده عبور می‌کند. تغییر جهت جریان باعث می‌شود قطرات آب به تیغه‌ها برخورد کرده و از جریان هوا جدا شوند.

این مدل در بسیاری از برج‌های صنعتی و به‌خصوص سیستم‌های با حجم هوای بالا مورد استفاده قرار می‌گیرد.

قطره گیر سلولی (Cellular Type)

در مدل سلولی، هوا از مسیرهای متعدد و نسبتاً فشرده عبور می‌کند. ساختار داخلی این مدل امکان جداسازی مؤثر قطرات را در فضای نسبتاً فشرده فراهم می‌کند.

در برخی کاربردها، مدل‌های سلولی برای برج‌های کامپکت و کارخانه‌ای گزینه مناسبی هستند.

بنابراین نمی‌توان گفت یک نوع قطره گیر برای تمام برج‌ها بهترین گزینه است؛ انتخاب باید بر اساس نوع برج، دبی هوا، فضای نصب و عملکرد مورد انتظار انجام شود.

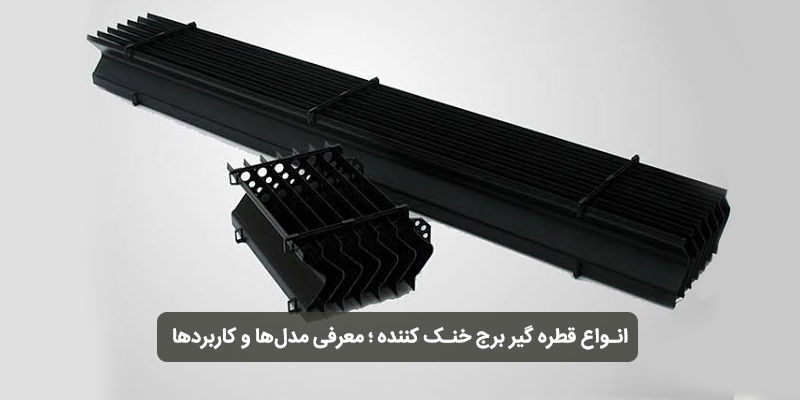

برای آشنایی کامل‌تر با مدل‌های مختلف و کاربرد هرکدام، مقاله انواع قطره گیر برج خنک کننده؛ معرفی مدل‌ها و کاربردها را مطالعه کنید.

قطره گیر مناسب برای برج جریان مخالف و جریان متقاطع

یکی از اولین مواردی که هنگام انتخاب قطره گیر باید مشخص شود، نوع برج خنک کننده است.

قطره گیرها برای پیکربندی‌های مختلفی مانند:

• Counter Flow
• Cross Flow Integrated
• Cross Flow Non-Integrated

طراحی می‌شوند.

قطره گیر برج جریان مخالف

در برج‌های Counter Flow، جهت حرکت آب و هوا مخالف یکدیگر است و قطره گیر در مسیر خروج هوا قرار می‌گیرد.

در این نوع برج باید قطره گیری انتخاب شود که با:

• سرعت هوای برج
• میزان آب در گردش
• ابعاد محل نصب
• افت فشار مجاز
• راندمان مورد نیاز

سازگار باشد.

قطره گیر برج جریان متقاطع

در برج‌های Cross Flow، مسیر حرکت هوا نسبت به آب متفاوت است و ساختار قطره گیر باید با معماری داخلی برج هماهنگ باشد.

به همین دلیل هنگام تعویض قطره گیر در یک برج موجود، بهتر است مدل جدید بر اساس مدل قبلی، ابعاد محل نصب و مشخصات عملکردی برج انتخاب شود و صرفاً بر اساس ظاهر قطعه خریداری نشود.

جنس قطره گیر را چگونه انتخاب کنیم؟

جنس قطره گیر باید با دمای آب، کیفیت آب و شرایط شیمیایی محیط سازگار باشد.

رایج‌ترین مواد عبارت‌اند از:

• PVC
• PP
• FRP
• در برخی کاربردها فلزاتی مانند استیل یا فولاد گالوانیزه

PVC و PP از رایج‌ترین مواد مورد استفاده در قطره گیرهای برج خنک کننده هستند.

قطره گیر PVC

PVC برای بسیاری از کاربردهای استاندارد برج خنک کننده گزینه اقتصادی و رایجی است.

مزایا:

• وزن نسبتاً کم
• مقاومت مناسب در محیط مرطوب
• هزینه مناسب
• کاربرد گسترده

قطره گیر PP

PP نیز در بسیاری از کاربردها استفاده می‌شود و می‌تواند برای شرایطی که مقاومت دمایی یا شیمیایی بیشتری مورد نیاز است، گزینه مناسبی باشد.

البته انتخاب PVC یا PP نباید صرفاً بر اساس نام ماده انجام شود؛ گرید واقعی ماده و محدوده دمایی اعلام‌شده توسط سازنده باید بررسی شود، زیرا مشخصات محصولات مختلف می‌تواند متفاوت باشد.

قطره گیر FRP یا فلزی

در شرایط خاص صنعتی، ممکن است به دلیل شرایط خورنده یا الزامات مکانیکی، استفاده از مواد دیگری مانند FRP یا فلزات مقاوم مناسب‌تر باشد.

تأثیر سرعت و دبی هوا بر انتخاب قطره گیر

یکی از مهم‌ترین پارامترهای انتخاب قطره گیر، Airflow یا دبی هوای عبوری است.

اگر سرعت هوا بیش از محدوده طراحی قطره گیر باشد، احتمال عبور قطرات آب از میان آن افزایش پیدا می‌کند. از طرف دیگر، استفاده از قطره گیری که مقاومت زیادی در برابر جریان هوا ایجاد کند، می‌تواند افت فشار سیستم را افزایش دهد.

بنابراین باید مشخصات زیر بررسی شوند:

• دبی هوای فن
• سرعت عبور هوا از قطره گیر
• سطح مقطع عبور هوا
• ظرفیت برج
• افت فشار مجاز

به همین دلیل انتخاب قطره گیر بدون در نظر گرفتن مشخصات فن و جریان هوا می‌تواند باعث عملکرد نامناسب سیستم شود.

افت فشار قطره گیر چیست و چرا اهمیت دارد؟

Pressure Drop یا افت فشار، مقدار مقاومتی است که قطره گیر در مسیر جریان هوا ایجاد می‌کند.

هرچه مقاومت قطره گیر بیشتر باشد، فن باید برای عبور دادن هوا انرژی بیشتری مصرف کند.

در انتخاب قطره گیر باید به دنبال مدلی بود که:

راندمان جداسازی مناسب + افت فشار قابل قبول

را به‌صورت هم‌زمان ارائه کند.

یک قطره گیر با راندمان بسیار بالا اما افت فشار بیش از ظرفیت فن، الزاماً انتخاب مناسبی نیست.

از طرف دیگر، انتخاب مدل بسیار کم‌مقاومت که راندمان جداسازی قطرات کافی نداشته باشد نیز می‌تواند باعث افزایش Drift شود.

بنابراین این دو پارامتر باید هم‌زمان بررسی شوند.

راندمان جداسازی قطرات در قطره گیر

یکی از مهم‌ترین معیارهای فنی، توانایی قطره گیر در جدا کردن قطرات آب از جریان هوا است.

عملکرد قطره گیر به عواملی مانند:

• شکل تیغه‌ها
• تعداد تغییر مسیرهای هوا
• سرعت هوا
• اندازه قطرات
• فاصله تیغه‌ها
• طراحی داخلی قطره گیر

وابسته است.

در مدل‌هایی که تغییر مسیرهای بیشتری ایجاد می‌شود، فرصت برخورد قطرات با سطوح بیشتر می‌شود و پتانسیل جداسازی قطرات افزایش پیدا می‌کند؛ البته این موضوع می‌تواند با افزایش افت فشار همراه باشد.

بنابراین هنگام مقایسه دو مدل، فقط به عبارت‌هایی مانند «راندمان بالا» توجه نکنید و در صورت امکان داده عملکردی سازنده و شرایط تست را بررسی کنید.

ابعاد و نحوه نصب قطره گیر

قطره گیر باید دقیقاً با فضای نصب برج سازگار باشد.

مواردی که باید اندازه‌گیری شوند عبارت‌اند از:

• طول ماژول
• عرض ماژول
• ضخامت
• ارتفاع نصب
• سطح مقطع عبور هوا
• نحوه اتصال و نگهداری قطعات

یکی از اشتباهات رایج این است که فقط ابعاد ظاهری قطره گیر قدیمی اندازه‌گیری شود، در حالی که نحوه قرارگیری و مسیر جریان هوا نیز اهمیت دارد.

همچنین بین ماژول‌ها نباید مسیر بازی برای عبور مستقیم هوا و قطرات وجود داشته باشد؛ درز یا Air Bypass می‌تواند باعث افزایش خروج قطرات شود.

قطره گیر تیغه‌ای یا سلولی؛ کدام مدل مناسب‌تر است؟

انتخاب بین Blade Type و Cellular Type باید بر اساس شرایط پروژه انجام شود.

این جدول یک مقایسه عمومی است و انتخاب نهایی باید بر اساس دیتاشیت همان مدل انجام شود؛ زیرا عملکرد دو قطره گیر با شکل ظاهراً مشابه می‌تواند متفاوت باشد.اگر انتخاب شما بین قطره گیر لانه زنبوری و تیغه‌ای است، در مقاله تفاوت قطره گیر لانه زنبوری و تیغه ای برج خنک کننده؛ کدام بهتر است؟ ساختار، راندمان، افت فشار، مقاومت در برابر رسوب و کاربرد هر دو مدل با یکدیگر مقایسه شده است.

راهنمای انتخاب قطره گیر بر اساس شرایط پروژه

برای انتخاب قطره گیر مناسب می‌توان این فرآیند را مرحله‌به‌مرحله انجام داد:

مرحله اول: نوع برج را مشخص کنید

ابتدا مشخص کنید برج:

Counter Flow است یا Cross Flow.

مرحله دوم: مشخصات هوا را بررسی کنید

دبی هوا و سرعت عبور هوا از محل نصب قطره گیر را مشخص کنید.

مرحله سوم: افت فشار مجاز را مشخص کنید

باید مشخص شود فن برج چه مقدار افت فشار اضافی را می‌تواند تحمل کند.

مرحله چهارم: راندمان مورد نیاز را مشخص کنید

اگر کنترل Drift اهمیت زیادی دارد، باید مدل با عملکرد جداسازی مناسب انتخاب شود.

مرحله پنجم: شرایط آب را بررسی کنید

وجود:

• رسوب
• مواد معلق
• آلودگی بیولوژیکی
• مواد شیمیایی
• دمای بالا

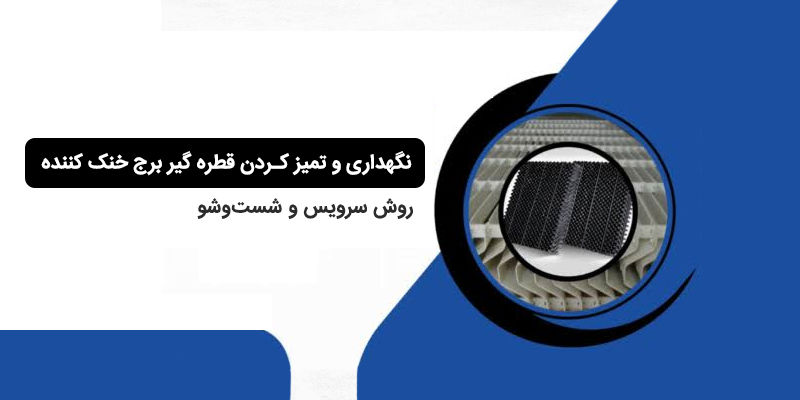

می‌تواند در انتخاب جنس و ساختار قطره گیر مؤثر باشد.کیفیت آب و تجمع رسوب و آلودگی می‌تواند عملکرد قطره گیر را تحت تأثیر قرار دهد. برای آشنایی با روش‌های بازرسی، شست‌وشو و سرویس این قطعه، مقاله نگهداری و تمیز کردن قطره گیر برج خنک کننده؛ روش سرویس و شست‌وشو را ببینید.

مرحله ششم: ابعاد محل نصب را اندازه‌گیری کنید

قبل از سفارش باید ابعاد دقیق محل نصب و نحوه قرارگیری ماژول‌ها مشخص شود.

مرحله هفتم: دیتاشیت سازنده را بررسی کنید

در نهایت مشخصات واقعی محصول را با شرایط برج مقایسه کنید.

اشتباهات رایج هنگام انتخاب قطره گیر برج خنک کننده

انتخاب بر اساس قیمت

ارزان‌ترین مدل الزاماً مناسب‌ترین مدل نیست. باید هزینه اولیه را در کنار افت فشار، راندمان، طول عمر و هزینه نگهداری بررسی کرد.

انتخاب بر اساس ظاهر

دو قطره گیر ممکن است از نظر ظاهری مشابه باشند اما مشخصات عملکردی متفاوتی داشته باشند.

بی‌توجهی به فن

اگر افت فشار قطره گیر با ظرفیت فن سازگار نباشد، ممکن است عملکرد کل سیستم تحت تأثیر قرار گیرد.

بی‌توجهی به نوع برج

قطره گیر باید با ساختار Counter Flow یا Cross Flow و محل نصب سازگار باشد.

انتخاب جنس نامناسب

شرایط دمایی و شیمیایی آب باید پیش از انتخاب PVC، PP، FRP یا سایر مواد بررسی شود.

نادیده گرفتن ابعاد و آب‌بندی

حتی قطره گیر باکیفیت، اگر به‌درستی نصب نشود یا بین ماژول‌ها مسیر Bypass ایجاد شود، نمی‌تواند عملکرد مورد انتظار را ارائه دهد.

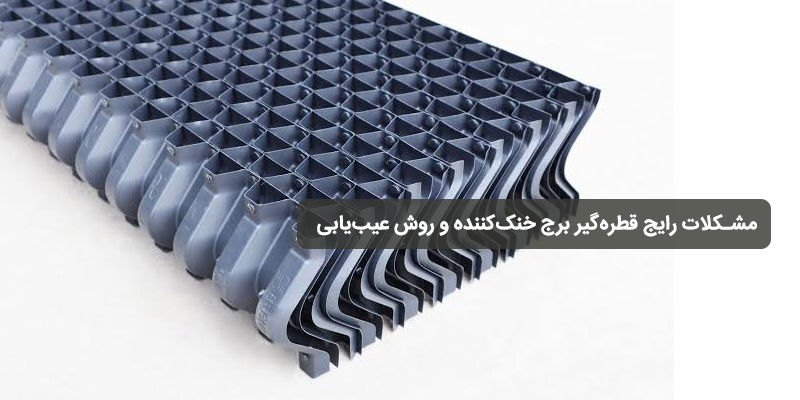

همچنین اگر پس از نصب یا در زمان بهره‌برداری با افزایش خروج قطرات آب، گرفتگی یا کاهش عملکرد مواجه شدید، مقاله مشکلات رایج قطره‌گیر برج خنک‌کننده و روش عیب‌یابی می‌تواند برای شناسایی علت و رفع مشکل مفید باشد.

چک‌لیست انتخاب قطره گیر برج خنک کننده

برای انتخاب قطره گیر چه اطلاعاتی به فروشنده بدهیم؟

اگر قصد تعویض یا خرید قطره گیر دارید، بهتر است حداقل اطلاعات زیر را در اختیار فروشنده یا کارشناس فنی قرار دهید:

مدل و نوع برج + ظرفیت برج + نوع جریان + ابعاد قطره گیر فعلی + جنس قطره گیر + دبی یا مشخصات فن + دمای آب + شرایط کیفیت آب

در صورت امکان، عکس قطره گیر فعلی و محل نصب آن نیز می‌تواند به شناسایی مدل مناسب کمک کند.

جمع‌بندی

انتخاب قطره گیر برج خنک کننده باید بر اساس مجموعه‌ای از پارامترهای فنی انجام شود و نمی‌توان تنها با توجه به جنس، قیمت یا ابعاد ظاهری، یک مدل را انتخاب کرد.

مهم‌ترین معیارها عبارت‌اند از:

نوع برج، دبی و سرعت هوا، افت فشار، راندمان جداسازی قطرات، جنس، شرایط آب، ابعاد و نحوه نصب.

بهترین انتخاب، مدلی است که ضمن کاهش مؤثر Drift، افت فشار آن با ظرفیت فن سازگار باشد و از نظر جنس و ساختار نیز با شرایط کاری برج مطابقت داشته باشد. استانداردهای عملکردی نیز برای قطره گیرها پیکربندی‌های مختلف Counter Flow و Cross Flow را پوشش می‌دهند و مقایسه محصولات باید بر اساس نوع و شرایط واقعی کاربرد انجام شود.
