اصول نصب مدار خط لوله گاز به مشعل گازی

اصول نصب مدار خط لوله گاز به مشعل گازی شامل مواردی همچون نصب شیرهای لوله کشی و فاصله آنها، محل نصب شیر گاز مشعل، طول شیلنگ مشعل و تست و گاز بندی خط گاز میباشد. در این مقاله نکاتی به تفصیل در مورد اصول نصب مدار خط لوله گاز به مشعل گازی بیان شده است.

رعایت اصول و نکات زیر در مسیر لوله کشی گاز و ارتباط با مشعل گازی الزامی می باشد :

  1. شیر هایی که بر روی لوله کشی گاز داخل نصب می شود باید از نوع برنجی ربع گرد توپی باشد.
  2. شیر اصلی مصرف بر روی لوله کشی باید داخل محیط مشترک و باید بلا فاصله بعد از کنتور نصب شود.
  3. فاصله نصب شیر مشعل گازی از مشعل ۵۰ الی ۷۰ سانتی متر باشد.
  4. فاصله نصب شیر مشعل گازی از کف زمین باید ۳۰ الی ۶۰ سانتی متر باشد.
  5. در صورتی که ارتفاع دیگ در سکوی نصب آن بلندتر از حد معمول باشد شیر مشعل باید در ارتفاع مناسب و در محور مشعل قرار گیرد.
  6. در صورتی که لوله عبور از کف ‌برای انشعاب مشعل پاگیر و ضربه پذیر باشد ، باید لوله کشی تو کار انجام شود.
  7. در صورتی که لوله انشعاب مشعل از کف ساختمان موتورخانه عبور نماید باید حداقل ۵ سانتی متر از کف ارتفاع داشته باشد.
  8. شیر های مصرف کننده نباید داخل کابینت و یا محفظه های در بسته قرار گیرند.
  9. در صورت استفاده از شیر های فرعی شیر در حد امکان باید در خارح از واحد و ارتفاع ۱۵۰ الی ۱۷۰ سانتی متر از کف قرار گیرند.
  10. قطر شیر های فرعی باید با قطر لوله ی تغذیه ی گاز هر آپارتمان (که روارد آن آپارتمان می شود ) یکسان باشد.
  11. در محل هایی که شیرگاز در مجاورت کلید و پریزبرق  قرار می گیرد،شیر گاز باید در ارتفاع بالاتر نصب شود.
  12. روی تمام سر ها ی انتهای لوله باید پس از اجرای لوله کشی یک شیر نصب گردد و دهانه ی خروجی شیرها با درپوشی های دنده ای پیچ شده طوری مسدود گردند کا با باز کردن شیر ، گاز نتواند از آنها نشت کند و تا وقتی که وسایل گاز سوز به آن متصل نشده است مسدود گردند.
  13. دقت شود که لوله کشی گاز طبق استاندارد انجام شده باشد و در فاصله مناسبی از دیگ آبگرم یا بخار قرار داشته باشد.
  14. به کمک شیلنگ فشار قوی فیلتر را به مشعل ارتباط دهید .شیلنگ باید انعطاف قابل قبولی داشته باشد و سطح خارجی آن مقاوم باشد.
  15. جهت حفاظت مشعل در برابر ناخالصی ها لازم است بعد از شیر دستی گاز فیلتر نصب شود.فیلتر بکارگرفته شده در مسیر گاز از نوع غیر فلزی و قابل شستشو می باشد.
  16. بعد از انجام مراحل فوق ، گاز را وارد شبکه لوله کشی کرده و به کمک کف صابون تمام قسمت ها را نشت یابی نمایید.

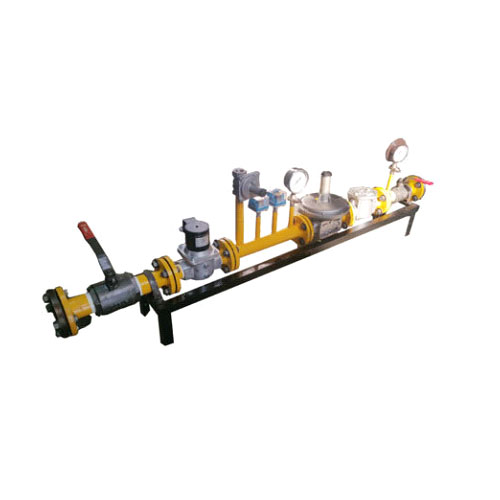

 اصول نصب مدار خط لوله گاز به مشعل گازی

شیر مشعل نانوایی ها و کوره های ذوب

شیر مشعل نانوایی ها و کوره های ذوب باید مطابق با شرایط زیر نصب گردد:

  1. شیر مشعل در محلی نصب گردد که در معرض صدمات فیزیکی قرار نگیرد .
  2. در صورتی که از کوره ایستاده استقاده می شود ،شیر مشعل باید پائین تر از سطح شعله و به فاصله ۴۰ سانتی متر از کوره قرار گیرد.
  3. در صورتی که بدنه کوره ها عایق حرارتی نداشته باشد برای جلوگیری از انتقال به سیستم لوله کشی شیر مشعل باید در محل مناسب قبل از کوره یا تنور نصب شود و به وسیله لوله ی رابط تا محل نصب مشعل ادامه یابد.(برای مثال نانوایی سنگکی)
  4. درمورد نانوایی با کوره های ذوب پائین تر از سطح زمین شیر مشعل باید در محل مناسب به ارتفاع ۲۰ سانتی متر از زمین قرار گیرد و پس از شیر لولهی رابط تا محل نصب مشعل امتداد یابد. (برای نانوایی لواش)

محل نصب شیر گاز مشعل

محل نصب شیر گاز باید به گونه ای باشد که :

  1. فاصله آن تا مشعل زیاد نباشد و بتوان با یک شیلنگ به طول حداکثر ۵/۱-۱ متر لوله گاز را به مشعل ارتباط داد.
  2. به حدی کوتاه نباشد که باعث مزاحمت در نصب و یا تعمیر مشعل گردد.

طول شیلنگ مشعل

طول شیلنگ انتخاب شده نباید بیش از حد بزرگ باشد تا :

  1. روی زمین قرار نگیرد و آسیب نبیند.
  2. در معرض حرارت و گرمای بدنه دیگ بخار یا آبگرم واقع نشود.
  3. امکان سرویس مشعل به راحتی فراهم گردد.

اصول تست و گاز بندی خط گاز

آزمایش مقاومت لوله و عدم نشت گاز باید قبل از اینکه لوله کشی گاز ساختمان به تجهیزات گاز سوز متصل شود و مورد استفاده قرار گیرد، برای اطمینان از استحکام و عدم نشت لوله های آن را با دقت آزمایش نمود در صورتی که قسمتی از لوله پوشانده شده و یا در داخل کانال غیر قابل دسترسی قرار گیرد آزمایش فوق باید قبل از پوشانیدن لوله انجام شود.برای انجام این آزمایش باید از هوا (و یا نیتروژن)استفاده نمود.

نحوه مراحل آزمایش به شرح زیر است:

الف) آزمایش استحکام مقاومت

در این آزمایش لوله کشی گاز با فشارحدود ۲ بار (۳۰ پوند بر اینچ مربع) به مدت ۱ ساعت از نظر استحکام و نگه داشتن فشار کنترل شود و در صورت نتیجه مثبت مرحله بعدی یعنی آزمایش نشت انجام گیرد.

ب)آزمایش نشت

مدت این آزمایش ۲۴ ساعت می باشد فشار آزمایش باید ۷/۰ بار (۱۰ پوند بر اینچ مربع)باشد و برای این آزمایش باید از فشار سنجی که دامنه کاری آن (۱۵-۰)پوند بر اینچ مربع و یا (۱-۰)بار مندرج شده باشد استفاده نمود که بتواند افت فشار های جزئی را که در اثر وجود نشت در لوله کشی به وجودمی آید نشان دهد. در این آزمایش باید طی مدت ۲۴ ساعت هیچ گونه افت فشار در سیستم لوله کشی مشاهده نشود.

موارد آب بندی اتصالات رزوه ای

برای آب بندی اتصالات دنده ای لوله های گاز باید روی دنده های خارجی لوله و اتصال را به اندازه کافی و مناسب با مواد یا نوار آب بندی (تفلون) پوشاند . بکار بردن نخ های کنفی یا خمیر و سایر مواد که برای آب بندی لوله های آب متداول است برای گاز مجاز نمی باشد.
ترکیبات موادی که برای آب بندی اتصالات بکار می رود باید در برابر اثرات گاز طبیعی و مواد شیمیایی  موجود در آن که در لوله ها جریان دارد مقاوم باشد.علاوه بر آن این مواد باید همیشه حالت نرمی خود را حفظ کرده و خشک نشود و نیزبه نحوی باشد که در اثر فشار یا حرارت زیاد محیط نشت پیدا نکرده و از لابلای اتصالات خرج نشود.
