اجزای آبگرمکن صنعتی چیست؟ معرفی قطعات و وظیفه هر کدام

آبگرمکن صنعتی از مجموعه‌ای از قطعات تشکیل شده است که در کنار یکدیگر وظیفه گرم کردن، ذخیره‌سازی، کنترل و انتقال آب گرم را بر عهده دارند. البته ساختار تمام آبگرمکن‌های صنعتی یکسان نیست و اجزای دستگاه با توجه به نوع سیستم گرمایش، مانند گازی، گازوئیلی، دوگانه‌سوز یا برقی تغییر می‌کند.در این مقاله از بامین تهویه، اجزای اصلی آبگرمکن صنعتی، وظیفه هر قطعه و تفاوت اجزای مدل‌های سوختی و برقی را بررسی می‌کنیم.

چرا باید این مقاله را بخوانید :

1. اجزای اصلی آبگرمکن صنعتی کدامند؟
2. مخزن آبگرمکن صنعتی
3. سیستم گرمایش آبگرمکن صنعتی
4. مشعل آبگرمکن صنعتی
5. المنت حرارتی آبگرمکن برقی
6. محفظه احتراق
7. مبدل حرارتی آبگرمکن صنعتی
8. دودکش و سیستم خروج محصولات احتراق
9. عایق حرارتی مخزن
10. سیستم کنترل و ترموستات
11. تجهیزات ایمنی آبگرمکن صنعتی
12. اتصالات ورودی و خروجی آب
13. شیر اطمینان و تجهیزات کنترل فشار
14. سیستم سوخت‌رسانی آبگرمکن صنعتی
15. تابلو برق و تجهیزات کنترلی
16. پمپ و تجهیزات گردش آب
17. تفاوت اجزای آبگرمکن صنعتی گازی و برقی
18. نقش اجزای آبگرمکن صنعتی در عملکرد دستگاه
19. خرابی اجزای آبگرمکن صنعتی و علائم آن
20. نکات نگهداری از اجزای آبگرمکن صنعتی
21. جمع‌بندی
22. سوالات متداول
23. نظرات

برای مشاوره تخصصی، بررسی مشخصات و خرید انواع آبگرمکن صنعتی ، کلیک نمایید.

اجزای اصلی آبگرمکن صنعتی کدامند؟

اجزای آبگرمکن صنعتی را می‌توان به چند گروه اصلی تقسیم کرد: اجزای مربوط به مخزن و مدار آب، سیستم تولید حرارت، تجهیزات کنترل، تجهیزات ایمنی و تجهیزات تأمین انرژی.

با توجه به نوع آبگرمکن، ممکن است برخی از این قطعات وجود نداشته باشند. برای نمونه، مشعل و محفظه احتراق مربوط به آبگرمکن‌های سوختی هستند و در مدل‌های برقی وجود ندارند.

مهم‌ترین اجزای آبگرمکن صنعتی عبارت‌اند از:

• مخزن
• سیستم تولید حرارت
• مشعل یا المنت حرارتی
• مبدل حرارتی
• سیستم کنترل و ترموستات
• تجهیزات ایمنی
• اتصالات آب
• تجهیزات کنترل فشار
• سیستم سوخت‌رسانی در مدل‌های سوختی
• تابلو برق و تجهیزات کنترلی
• پمپ و تجهیزات گردش آب
• عایق حرارتی

بنابراین برای بررسی دقیق اجزای آبگرمکن صنعتی، باید نوع آبگرمکن و روش تولید حرارت نیز در نظر گرفته شود.

مخزن آبگرمکن صنعتی

در آبگرمکن‌های صنعتی مخزن‌دار، مخزن یکی از اصلی‌ترین اجزای دستگاه است و آب گرم تولیدشده را در خود نگهداری می‌کند.

ظرفیت مخزن باید متناسب با میزان مصرف آب گرم، دبی موردنیاز، الگوی مصرف و ظرفیت حرارتی سیستم انتخاب شود. انتخاب نادرست حجم مخزن می‌تواند باعث افزایش زمان گرم شدن آب یا کاهش توان پاسخگویی دستگاه در زمان مصرف بالا شود.

جنس و ضخامت مخزن نیز اهمیت زیادی دارد و باید با توجه به فشار کاری، دمای آب، کیفیت آب و شرایط محیطی انتخاب شود.

سیستم گرمایش آبگرمکن صنعتی

سیستم گرمایش وظیفه اصلی تولید یا انتقال حرارت به آب را بر عهده دارد. این بخش با توجه به نوع آبگرمکن متفاوت است.

در آبگرمکن‌های سوختی، مانند مدل‌های گازی، گازوئیلی و دوگانه‌سوز، گرما از طریق احتراق سوخت تولید می‌شود. اما در آبگرمکن برقی، انرژی الکتریکی توسط المنت به انرژی حرارتی تبدیل می‌شود.

به همین دلیل نمی‌توان یک مجموعه قطعه مشخص را برای تمام آبگرمکن‌های صنعتی در نظر گرفت.

مشعل آبگرمکن صنعتی

مشعل یکی از اجزای اصلی آبگرمکن‌های صنعتی سوختی است و در مدل‌های گازی، گازوئیلی و دوگانه‌سوز مورد استفاده قرار می‌گیرد.

وظیفه مشعل، ایجاد احتراق و تولید حرارت موردنیاز برای گرم کردن آب است. مشعل باید متناسب با ظرفیت حرارتی آبگرمکن انتخاب شود تا دستگاه بتواند آب را با سرعت و راندمان مناسب گرم کند.

مشعل معمولاً از بخش‌هایی مانند سیستم احتراق، تجهیزات کنترل شعله و سیستم تأمین سوخت تشکیل می‌شود.

***نکته: آبگرمکن‌های برقی مشعل ندارند و تولید حرارت در آن‌ها توسط المنت انجام می‌شود.

المنت حرارتی آبگرمکن برقی

در آبگرمکن برقی صنعتی، المنت حرارتی نقش منبع تولید گرما را دارد.

المنت با عبور جریان برق گرم می‌شود و حرارت خود را به آب منتقل می‌کند. توان و تعداد المنت‌ها با توجه به ظرفیت آبگرمکن و میزان آب گرم موردنیاز تعیین می‌شود.

علاوه بر المنت، آبگرمکن برقی معمولاً به تجهیزات دیگری مانند ترموستات، سنسور دما، رله یا کنتاکتور و تجهیزات حفاظتی نیز نیاز دارد.

بنابراین ساختار سیستم گرمایش آبگرمکن برقی با مدل‌های گازی یا گازوئیلی تفاوت اساسی دارد.

محفظه احتراق

محفظه احتراق در آبگرمکن‌هایی وجود دارد که برای تولید حرارت از سوخت استفاده می‌کنند.

این بخش محل انجام فرآیند احتراق است و طراحی آن باید به‌گونه‌ای باشد که حرارت تولیدشده به شکل مؤثر به سیستم انتقال حرارت منتقل شود.

محفظه احتراق در آبگرمکن‌های برقی وجود ندارد، زیرا این دستگاه‌ها برای تولید گرما به فرآیند احتراق نیاز ندارند.

مبدل حرارتی آبگرمکن صنعتی

مبدل حرارتی وظیفه انتقال انرژی حرارتی به آب را بر عهده دارد.

در آبگرمکن‌های سوختی، حرارت تولیدشده در فرآیند احتراق می‌تواند از طریق مبدل به آب منتقل شود. طراحی مبدل، سطح انتقال حرارت و جنس آن بر عملکرد حرارتی دستگاه تأثیرگذار است.

در سیستم‌های مختلف ممکن است از ساختارهای متفاوتی برای انتقال حرارت استفاده شود؛ بنابراین نوع مبدل باید متناسب با طراحی آبگرمکن و شرایط پروژه انتخاب شود.

دودکش و سیستم خروج محصولات احتراق

دودکش و سیستم خروج محصولات احتراق مربوط به آبگرمکن‌هایی است که از گاز، گازوئیل یا سایر سوخت‌ها برای تولید حرارت استفاده می‌کنند.

محصولات حاصل از احتراق باید به شکل ایمن از دستگاه خارج شوند. به همین دلیل طراحی صحیح مسیر خروج دود و محصولات احتراق اهمیت زیادی دارد.

در آبگرمکن‌های برقی به دلیل نبود فرآیند احتراق، دودکش موردنیاز نیست.

عایق حرارتی مخزن

یکی دیگر از اجزای مهم آبگرمکن‌های مخزن‌دار، عایق حرارتی است.

عایق در اطراف مخزن قرار می‌گیرد و باعث کاهش انتقال حرارت آب گرم به محیط می‌شود. هرچه عایق‌بندی مناسب‌تر باشد، اتلاف حرارت کمتر شده و حفظ دمای آب با مصرف انرژی کمتری امکان‌پذیر خواهد بود.

خرابی یا کاهش کیفیت عایق می‌تواند باعث افزایش اتلاف انرژی و کاهش بازده کلی سیستم شود.

سیستم کنترل و ترموستات

سیستم کنترل وظیفه نظارت و تنظیم عملکرد آبگرمکن صنعتی را بر عهده دارد.

ترموستات و سنسورهای دما می‌توانند دمای آب را اندازه‌گیری کرده و سیستم گرمایش را بر اساس دمای تنظیم‌شده کنترل کنند.

در مدل‌های پیشرفته‌تر ممکن است از کنترلر دیجیتال، PLC، نمایشگر، سنسورهای مختلف و تجهیزات کنترلی اتوماتیک استفاده شود.

ساختار این سیستم در آبگرمکن برقی و سوختی متفاوت است، اما هدف اصلی آن کنترل ایمن و دقیق عملکرد دستگاه است.

تجهیزات ایمنی آبگرمکن صنعتی

آبگرمکن صنعتی باید به تجهیزات ایمنی مناسب مجهز باشد تا در شرایط غیرعادی از دستگاه و سیستم جلوگیری شود.

برخی از این تجهیزات می‌توانند برای کنترل موارد زیر استفاده شوند:

• افزایش بیش از حد دما
• افزایش فشار
• اختلال در سیستم گرمایش
• مشکلات مربوط به شعله در مدل‌های سوختی
• خطاهای سیستم کنترل
• شرایط غیرعادی مدار آب

نوع و تعداد تجهیزات ایمنی به طراحی دستگاه و روش گرمایش آن بستگی دارد.

اتصالات ورودی و خروجی آب

آبگرمکن صنعتی برای دریافت آب سرد و انتقال آب گرم به سیستم مصرف، به اتصالات ورودی و خروجی نیاز دارد.

ابعاد و نوع این اتصالات باید با توجه به دبی آب، فشار کاری و طراحی مدار لوله‌کشی انتخاب شود.

اتصالات نامناسب یا اجرای نادرست لوله‌کشی می‌تواند باعث افت فشار، نشتی یا کاهش عملکرد سیستم شود.

شیر اطمینان و تجهیزات کنترل فشار

شیر اطمینان یکی از تجهیزات مهم حفاظتی در سیستم‌های آب گرم و به‌خصوص آبگرمکن‌های مخزن‌دار است.

این تجهیزات برای محافظت از سیستم در برابر افزایش غیرمجاز فشار مورد استفاده قرار می‌گیرند. انتخاب و نصب صحیح شیر اطمینان باید مطابق طراحی دستگاه و شرایط کاری آن انجام شود.

سیستم سوخت‌رسانی آبگرمکن صنعتی

سیستم سوخت‌رسانی مربوط به آبگرمکن‌هایی است که با سوخت کار می‌کنند.

در مدل‌های گازی، این سیستم وظیفه رساندن گاز موردنیاز به مشعل را بر عهده دارد و در مدل‌های گازوئیلی، تجهیزات مربوط به انتقال و تأمین گازوئیل مورد استفاده قرار می‌گیرند.

در آبگرمکن‌های دوگانه‌سوز نیز سیستم سوخت‌رسانی باید امکان تأمین سوخت مناسب برای عملکرد مشعل را فراهم کند.

***نکته : آبگرمکن‌های برقی به سیستم سوخت‌رسانی نیاز ندارند و انرژی موردنیاز خود را از شبکه برق دریافت می‌کنند.

تابلو برق و تجهیزات کنترلی

تابلو برق و تجهیزات الکتریکی وظیفه تأمین، کنترل و حفاظت از بخش‌های الکتریکی دستگاه را بر عهده دارند.

بسته به نوع آبگرمکن، ممکن است تجهیزاتی مانند موارد زیر در این بخش وجود داشته باشند:

• کنتاکتور
• رله
• فیوز
• کلیدهای حفاظتی
• کنترلر
• نمایشگر
• سنسور
• PLC

در آبگرمکن‌های برقی، تابلو برق اهمیت بیشتری دارد زیرا سیستم گرمایش مستقیماً به تجهیزات الکتریکی وابسته است.

پمپ و تجهیزات گردش آب

در برخی سیستم‌های آبگرمکن صنعتی، برای انتقال و گردش آب از پمپ استفاده می‌شود.

پمپ می‌تواند در گردش آب بین آبگرمکن و مصرف‌کننده یا در بخش‌های مختلف مدار آب گرم نقش داشته باشد.

البته وجود پمپ و نحوه استفاده از آن به طراحی سیستم بستگی دارد و نمی‌توان وجود یک پمپ مشخص را برای تمام مدل‌های آبگرمکن صنعتی الزامی دانست.

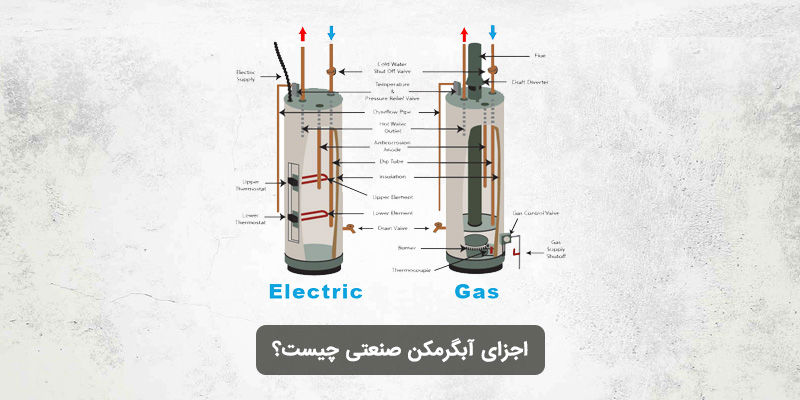

تفاوت اجزای آبگرمکن صنعتی گازی و برقی

یکی از مهم‌ترین نکات در شناخت اجزای آبگرمکن صنعتی، توجه به روش تولید حرارت است.

در آبگرمکن گازی، گاز توسط مشعل سوزانده شده و حرارت حاصل از احتراق برای گرم کردن آب استفاده می‌شود. به همین دلیل قطعاتی مانند مشعل، محفظه احتراق، سیستم سوخت‌رسانی و دودکش در ساختار آن وجود دارند.

در مقابل، آبگرمکن برقی از المنت برای تولید حرارت استفاده می‌کند و به مشعل، محفظه احتراق و دودکش نیاز ندارد.

بنابراین هنگام بررسی اجزای آبگرمکن صنعتی باید ابتدا مشخص شود که دستگاه از سوخت یا انرژی الکتریکی برای تولید حرارت استفاده می‌کند.

نقش اجزای آبگرمکن صنعتی در عملکرد دستگاه

هر یک از قطعات آبگرمکن صنعتی وظیفه مشخصی دارد، اما عملکرد نهایی دستگاه حاصل همکاری تمام این بخش‌هاست.

برای مثال، در یک آبگرمکن سوختی، سوخت توسط سیستم مربوطه به مشعل می‌رسد، مشعل حرارت تولید می‌کند، حرارت از طریق سیستم انتقال حرارت به آب منتقل می‌شود و تجهیزات کنترل و ایمنی نیز عملکرد دستگاه را کنترل می‌کنند.

در آبگرمکن برقی، این فرآیند متفاوت است؛ انرژی الکتریکی به المنت می‌رسد، المنت حرارت تولید می‌کند و ترموستات و سایر تجهیزات کنترلی دمای آب و عملکرد سیستم را مدیریت می‌کنند.

به همین دلیل، خرابی یک قطعه می‌تواند بر عملکرد سایر بخش‌ها نیز تأثیر بگذارد.

خرابی اجزای آبگرمکن صنعتی و علائم آن

خرابی هر یک از اجزای آبگرمکن می‌تواند علائم متفاوتی ایجاد کند. برخی از رایج‌ترین نشانه‌ها عبارت‌اند از:

• گرم نشدن آب
• دیر گرم شدن آب
• خاموش شدن مکرر سیستم
• نوسان دمای آب
• کاهش فشار
• نشتی آب
• افزایش مصرف سوخت
• افزایش مصرف برق
• صدای غیرعادی
• خطا در سیستم کنترل
• عملکرد نامناسب مشعل
• خرابی یا سوختن المنت

تشخیص علت خرابی باید با بررسی مرحله‌به‌مرحله اجزای مرتبط انجام شود و صرفاً بر اساس یک علامت نمی‌توان علت قطعی مشکل را مشخص کرد.

برای بررسی مشکلات مختلف، مطالعه مقاله مشکلات رایج آبگرمکن صنعتی و روش عیب‌یابی می‌تواند مفید باشد.

نکات نگهداری از اجزای آبگرمکن صنعتی

نگهداری منظم می‌تواند به افزایش عمر مفید قطعات و حفظ عملکرد دستگاه کمک کند. مهم‌ترین اقدامات نگهداری عبارت‌اند از:

1. بررسی دوره‌ای مخزن و اتصالات
2. کنترل نشتی آب
3. بررسی تجهیزات ایمنی و شیر اطمینان
4. بررسی عملکرد ترموستات و سنسورها
5. بررسی وضعیت مشعل در مدل‌های سوختی
6. کنترل سیستم سوخت‌رسانی
7. بررسی دودکش و مسیر خروج محصولات احتراق
8. بررسی المنت در مدل‌های برقی
9. بررسی تابلو برق و اتصالات الکتریکی
10. بررسی وضعیت عایق حرارتی
11. رسوب‌زدایی در صورت نیاز
12. انجام سرویس دوره‌ای متناسب با شرایط کاری دستگاه

نوع سرویس نیز باید بر اساس ساختار آبگرمکن انجام شود؛ برای مثال، بررسی مشعل برای آبگرمکن برقی موضوعیتی ندارد و بررسی المنت برای یک مدل گازی نیز کاربردی نیست.

جمع‌بندی

آبگرمکن صنعتی از مجموعه‌ای از اجزای مکانیکی، حرارتی، الکتریکی و کنترلی تشکیل شده است؛ اما تمام این اجزا در همه مدل‌ها یکسان نیستند.در آبگرمکن‌های گازی، گازوئیلی و دوگانه‌سوز، قطعاتی مانند مشعل، محفظه احتراق، سیستم سوخت‌رسانی و دودکش نقش مهمی دارند. در آبگرمکن‌های برقی نیز المنت حرارتی، ترموستات و تجهیزات الکتریکی و کنترلی بخش اصلی سیستم گرمایش را تشکیل می‌دهند.

بنابراین هنگام انتخاب، نصب یا تعمیر آبگرمکن صنعتی، باید ابتدا نوع دستگاه، ظرفیت، روش گرمایش و شرایط کاری پروژه مشخص شود و سپس اجزای مناسب برای آن انتخاب شوند.
