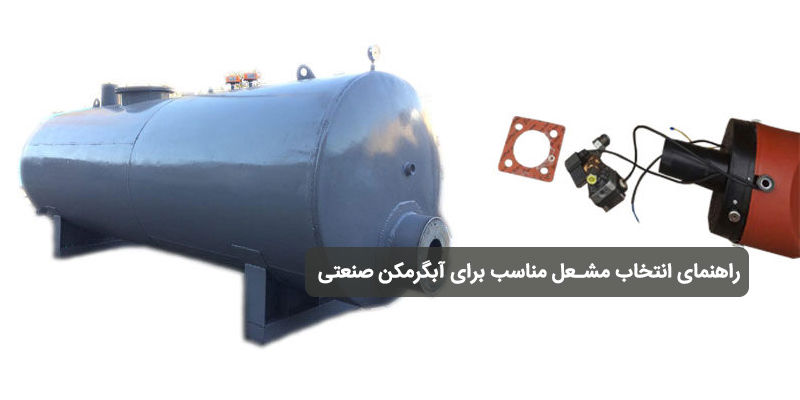

انتخاب مشعل مناسب برای آبگرمکن صنعتی؛ راهنمای محاسبه ظرفیت و انتخاب مشعل

انتخاب مشعل مناسب برای آبگرمکن صنعتی تأثیر مستقیمی بر **راندمان، سرعت گرم شدن آب، مصرف سوخت و عملکرد پایدار دستگاه** دارد.برای انتخاب صحیح مشعل باید عواملی مانند **ظرفیت حرارتی آبگرمکن، نوع سوخت، راندمان، فشار سوخت و شرایط کاری پروژه** بررسی شود.در این مقاله نحوه **محاسبه ظرفیت مشعل و انتخاب مشعل گازی، گازوئیلی و دوگانه‌سوز** را بررسی می‌کنیم تا بتوانید گزینه مناسب را برای پروژه خود انتخاب کنید.

چرا باید این مقاله را بخوانید :

1. مشعل آبگرمکن صنعتی چیست و چه وظیفه‌ای دارد؟
2. چرا انتخاب مشعل مناسب برای آبگرمکن صنعتی مهم است؟
3. ظرفیت مشعل آبگرمکن صنعتی چگونه تعیین می‌شود؟
4. فرمول محاسبه ظرفیت مشعل آبگرمکن صنعتی
5. انتخاب مشعل بر اساس نوع سوخت
6. انتخاب مشعل گازی برای آبگرمکن صنعتی
7. انتخاب مشعل گازوئیلی برای آبگرمکن صنعتی
8. انتخاب مشعل دوگانه‌سوز برای آبگرمکن صنعتی
9. تأثیر ظرفیت آبگرمکن بر انتخاب مشعل
10. تأثیر راندمان آبگرمکن بر ظرفیت مشعل
11. تأثیر فشار گاز و شرایط سوخت‌رسانی بر انتخاب مشعل
12. قطر شعله‌پوش و دهانه نصب مشعل
13. مشعل تک‌مرحله‌ای، دو‌مرحله‌ای یا مدولار؛ کدام مناسب‌تر است؟
14. انتخاب مشعل برای آبگرمکن صنعتی بر اساس میزان مصرف آب گرم
15. جدول پیشنهادی ظرفیت آبگرمکن و ظرفیت مشعل
16. اشتباهات رایج در انتخاب مشعل آبگرمکن صنعتی
17. مشعل بزرگ‌تر بهتر است؟ بررسی مشکل انتخاب ظرفیت بیش از حد
18. مشعل کوچک‌تر چه مشکلاتی ایجاد می‌کند؟
19. چک‌لیست انتخاب مشعل مناسب آبگرمکن صنعتی
20. جمع‌بندی
21. سوالات متداول
22. نظرات

مشعل آبگرمکن صنعتی چیست و چه وظیفه‌ای دارد؟

مشعل آبگرمکن صنعتی دستگاهی است که با سوزاندن سوخت و تولید حرارت، انرژی موردنیاز برای گرم کردن آب را تأمین می‌کند. این تجهیز معمولاً در آبگرمکن‌های گازی، گازوئیلی و دوگانه‌سوز استفاده می‌شود و بخش مهمی از سیستم تولید آب گرم به شمار می‌رود.

مشعل با ترکیب سوخت و هوای احتراق، شعله ایجاد می‌کند. حرارت تولیدشده سپس از طریق سطوح انتقال حرارت آبگرمکن به آب منتقل می‌شود.

به‌صورت ساده می‌توان عملکرد سیستم را این‌گونه در نظر گرفت:

سوخت + هوای احتراق ← احتراق ←تولید حرارت ←انتقال حرارت به آب ←تولید آب گرم

البته مشعل صنعتی فقط یک شعله ساده نیست و معمولاً مجموعه‌ای از تجهیزات مانند هد مشعل، فن، سیستم جرقه‌زنی، شیرهای سوخت، کنترل شعله و تجهیزات ایمنی را دربر می‌گیرد. نوع و ساختار این تجهیزات به مدل مشعل و نوع سوخت بستگی دارد.

در انتخاب مشعل آبگرمکن صنعتی، باید اطمینان حاصل شود که مشعل می‌تواند در شرایط واقعی دستگاه، حرارت موردنیاز را با پایداری مناسب تأمین کند. ظرفیت حرارتی به‌تنهایی برای انتخاب کافی نیست و مشخصاتی مانند فشار محفظه احتراق و ویژگی شعله نیز باید با آبگرمکن سازگار باشند.

وظایف اصلی مشعل آبگرمکن صنعتی

مهم‌ترین وظایف مشعل عبارت‌اند از:

• تأمین انرژی حرارتی موردنیاز آبگرمکن
• ایجاد احتراق پایدار
• کنترل میزان سوخت مصرفی
• تأمین هوای لازم برای احتراق
• کنترل شدت شعله متناسب با نیاز حرارتی
• کمک به حفظ دمای موردنظر آب
• توقف ایمن در شرایط غیرعادی

به همین دلیل، انتخاب مشعل نامناسب می‌تواند روی سرعت گرم شدن آب، مصرف سوخت، پایداری دما، راندمان و عملکرد کلی آبگرمکن صنعتی تأثیر بگذارد.

چرا انتخاب مشعل مناسب برای آبگرمکن صنعتی مهم است؟

انتخاب مشعل مناسب اهمیت زیادی دارد، زیرا مشعل باید بتواند بین ظرفیت حرارتی موردنیاز و شرایط واقعی کار آبگرمکن تعادل ایجاد کند.

اگر ظرفیت مشعل کمتر از نیاز آبگرمکن باشد، انرژی حرارتی کافی تولید نمی‌شود. در نتیجه ممکن است آب دیرتر گرم شود یا دستگاه نتواند در شرایط مصرف زیاد به دمای موردنظر برسد.

در مقابل، انتخاب یک مشعل بیش از اندازه بزرگ نیز الزاماً به معنی عملکرد بهتر نیست. مشعل بزرگ ممکن است در بارهای پایین مجبور به خاموش و روشن شدن مکرر شود و کنترل دما را دشوارتر کند. انتخاب مشعل باید علاوه بر حداکثر بار، بار معمول و حداقل بار موردنیاز را نیز در نظر بگیرد.

انتخاب مشعل مناسب چه تأثیری دارد؟

انتخاب صحیح می‌تواند به موارد زیر کمک کند:

• تأمین حرارت کافی برای آبگرمکن
• کاهش کارکرد غیرضروری مشعل
• کنترل بهتر دمای آب
• کاهش خاموش و روشن شدن‌های مکرر
• استفاده مناسب‌تر از سوخت
• عملکرد پایدارتر سیستم
• کاهش فشار کاری روی برخی اجزای مشعل
• افزایش قابلیت اطمینان سیستم گرمایش

البته میزان مصرف سوخت فقط به مشعل وابسته نیست. راندمان آبگرمکن، وضعیت سطوح انتقال حرارت، عایق‌کاری، کیفیت احتراق، شرایط سوخت‌رسانی و الگوی مصرف آب گرم نیز روی مصرف انرژی اثر دارند.

آیا مشعل بزرگ‌تر بهتر است؟

خیر.یکی از اشتباهات رایج این است که تصور شود انتخاب مشعل با ظرفیت بالاتر همیشه باعث سریع‌تر شدن گرمایش و عملکرد بهتر می‌شود. مشعل باید در محدوده‌ای انتخاب شود که بتواند هم بار حداکثر و هم بارهای معمول و پایین‌تر را به شکل مناسب پوشش دهد.

در مشعل‌های دارای قابلیت Turndown، امکان کاهش ظرفیت کاری مشعل در زمان کاهش تقاضای حرارتی وجود دارد. این ویژگی می‌تواند برای پروژه‌هایی که بار آب گرم آنها متغیر است اهمیت زیادی داشته باشد.

ظرفیت مشعل آبگرمکن صنعتی چگونه تعیین می‌شود؟

اولین مرحله در انتخاب مشعل، تعیین ظرفیت حرارتی موردنیاز است.برای این کار ابتدا باید مشخص شود ظرفیت اعلام‌شده برای آبگرمکن به چه معناست. در مشخصات تجهیزات حرارتی ممکن است ظرفیت به‌صورت توان مفید خروجی یا توان ورودی سوخت اعلام شود و این دو عدد الزاماً برابر نیستند.

اگر ظرفیت آبگرمکن به‌صورت توان حرارتی مفید بیان شده باشد، باید راندمان سیستم نیز در محاسبه ظرفیت موردنیاز مشعل لحاظ شود.

رابطه کلی به شکل زیر است:

ظرفیت ورودی مشعل = ظرفیت حرارتی مفید ÷ راندمان

برای مثال، فرض کنید یک آبگرمکن صنعتی به 900 kW توان حرارتی مفید نیاز داشته باشد و راندمان حرارتی آن 90 درصد باشد:

900 ÷ 0.90 = 1000 kW

بنابراین ظرفیت حرارتی ورودی موردنیاز تقریباً 1000 kW خواهد بود.

این محاسبه یک نقطه شروع برای انتخاب مشعل است و به‌تنهایی انتخاب نهایی را مشخص نمی‌کند؛ زیرا مواردی مانند فشار محفظه احتراق، محدوده کاری مشعل، نوع سوخت و شرایط نصب نیز باید بررسی شوند.

اطلاعات موردنیاز برای تعیین ظرفیت مشعل

برای انتخاب دقیق‌تر، اطلاعات زیر باید مشخص باشند:

• ظرفیت حرارتی آبگرمکن
• راندمان حرارتی
• دمای آب ورودی
• دمای آب خروجی یا دمای موردنظر
• میزان مصرف آب گرم
• حداکثر بار حرارتی
• بار معمول سیستم
• حداقل بار موردنیاز
• نوع سوخت
• ارزش حرارتی سوخت
• فشار سوخت در محل نصب
• فشار محفظه احتراق
• مشخصات محفظه احتراق
• شرایط محیطی و ارتفاع محل نصب

بنابراین انتخاب مشعل مناسب یک فرآیند چندمرحله‌ای است و نباید فقط بر اساس یک عدد در کاتالوگ انجام شود.

فرمول محاسبه ظرفیت مشعل آبگرمکن صنعتی

برای انتخاب اولیه مشعل، یکی از روابط مهم، ارتباط بین توان حرارتی مفید آبگرمکن، راندمان و توان ورودی مشعل است.

فرمول:

Qᵦ = Qᵤ / η

که در آن:

• Qᵦ = توان حرارتی ورودی موردنیاز مشعل
• Qᵤ = توان حرارتی مفید موردنیاز آبگرمکن
• η = راندمان حرارتی به‌صورت اعشاری

مثال محاسبه

فرض کنید آبگرمکن صنعتی دارای مشخصات زیر باشد:

• توان مفید موردنیاز: 700 kW
• راندمان: 85٪

ابتدا 85 درصد را به عدد اعشاری تبدیل می‌کنیم:

η = 0.85

سپس:

Qᵦ = 700 ÷ 0.85

Qᵦ ≈ 824 kW

بنابراین مشعل باید بتواند تقریباً 824 kW توان حرارتی ورودی را تأمین کند.

البته در انتخاب مدل واقعی، این عدد نباید بدون بررسی شرایط کاری مستقیماً به یک مدل مشعل تبدیل شود. ظرفیت نامی مشعل باید در کنار فشار محفظه احتراق و محدوده عملکرد آن بررسی شود.

محاسبه ظرفیت حرارتی از روی دبی آب

اگر بار حرارتی آبگرمکن بر اساس دبی آب و اختلاف دما مشخص باشد، می‌توان بار حرارتی را نیز محاسبه کرد.

برای آب، رابطه تقریبی زیر کاربرد دارد:

Q(kW) ≈ 1.163 × V̇(m³/h) × ΔT

که در آن:

• Q = بار حرارتی
• V̇ = دبی آب
• ΔT = اختلاف دمای آب ورودی و خروجی

برای مثال اگر دبی آب 10 m³/h و اختلاف دما 30°C باشد:

Q ≈ 1.163 × 10 × 30

Q ≈ 348.9 kW

اگر راندمان حرارتی سیستم 90 درصد باشد، توان ورودی تقریبی موردنیاز:

348.9 ÷ 0.90 ≈ 388 kW

این مقدار می‌تواند مبنای اولیه انتخاب ظرفیت مشعل قرار گیرد.

نکته: محاسبه نهایی برای یک پروژه واقعی باید بر اساس مشخصات سازنده آبگرمکن، شرایط احتراق و داده‌های واقعی پروژه انجام شود.

انتخاب مشعل بر اساس نوع سوخت

یکی از اولین تصمیم‌ها در انتخاب مشعل آبگرمکن صنعتی، مشخص کردن نوع سوخت موجود در پروژه است.

مشعل‌های مورد استفاده در آبگرمکن‌های صنعتی می‌توانند برای سوخت‌های مختلف طراحی شوند، از جمله:

• گاز طبیعی
• گازوئیل
• سوخت‌های مایع مشخص
• گاز و گازوئیل در مشعل‌های دوگانه‌سوز

انتخاب سوخت باید بر اساس زیرساخت موجود، هزینه و دسترسی سوخت، الزامات پروژه و مشخصات آبگرمکن انجام شود.

مشعل گازی

مشعل گازی از گاز به‌عنوان سوخت استفاده می‌کند و در پروژه‌هایی که شبکه گاز مناسب در دسترس است، گزینه رایجی محسوب می‌شود.

در انتخاب آن باید مواردی مانند:

• فشار گاز
• دبی گاز قابل تأمین
• ارزش حرارتی گاز
• ظرفیت مشعل
• نوع شیر و تجهیزات گاز
• سیستم کنترل شعله

بررسی شوند.

مشعل گازوئیلی

در مناطقی که دسترسی به گاز مناسب نیست یا استفاده از سوخت مایع در پروژه پیش‌بینی شده است، می‌توان از مشعل گازوئیلی استفاده کرد.در این حالت علاوه بر ظرفیت حرارتی، مواردی مانند دبی سوخت، مشخصات گازوئیل، سیستم پمپاژ و شرایط ذخیره‌سازی سوخت اهمیت دارند.

مشعل دوگانه‌سوز

مشعل دوگانه‌سوز امکان استفاده از دو سوخت مشخص، معمولاً گاز و گازوئیل، را فراهم می‌کند.این نوع مشعل می‌تواند برای پروژه‌هایی که تداوم تأمین حرارت اهمیت زیادی دارد یا احتمال محدودیت یکی از سوخت‌ها وجود دارد، گزینه مناسبی باشد.البته مشعل دوگانه‌سوز به تجهیزات و کنترل‌های بیشتری نیاز دارد و هزینه و پیچیدگی سیستم نیز ممکن است افزایش پیدا کند.

انتخاب مشعل گازی برای آبگرمکن صنعتی

برای انتخاب مشعل گازی آبگرمکن صنعتی، تنها دانستن ظرفیت حرارتی کافی نیست. فشار گاز موجود در محل نصب و توانایی شبکه گاز برای تأمین دبی موردنیاز نیز باید بررسی شود.

اگر فشار گاز ورودی با نیاز مشعل سازگار نباشد، حتی یک مشعل با ظرفیت حرارتی مناسب نیز ممکن است نتواند عملکرد مطلوبی داشته باشد.

یکی از روابط مورد استفاده برای برآورد دبی گاز این است:

دبی گاز = توان حرارتی ورودی × 3.6 ÷ ارزش حرارتی گاز

برای مثال، اگر توان ورودی موردنیاز مشعل 1000 kW و ارزش حرارتی گاز 35.8 MJ/m³ باشد:

دبی گاز ≈ 1000 × 3.6 ÷ 35.8

دبی گاز ≈ 100.6 m³/h

این محاسبه یک برآورد اولیه است و برای انتخاب نهایی باید مشخصات واقعی گاز، شرایط مرجع، فشار ورودی و اطلاعات سازنده مشعل بررسی شود.

مهم‌ترین پارامترها در انتخاب مشعل گازی

• ظرفیت حرارتی موردنیاز
• فشار گاز ورودی
• دبی گاز
• ارزش حرارتی گاز
• محدوده عملکرد مشعل
• فشار محفظه احتراق
• نوع سیستم کنترل
• ابعاد و شکل شعله
• الزامات آلایندگی
• ابعاد محل نصب

بنابراین اگر مثلاً آبگرمکن به مشعل 500 kW نیاز داشته باشد، صرفاً خرید یک مشعل 500 کیلوواتی کافی نیست؛ باید مشخص شود این ظرفیت در فشار محفظه احتراق موردنظر و با شرایط واقعی سوخت قابل دستیابی است یا خیر.

انتخاب مشعل گازوئیلی برای آبگرمکن صنعتی

در آبگرمکن‌های صنعتی گازوئیلی، مشعل با استفاده از گازوئیل انرژی موردنیاز برای گرم کردن آب را تأمین می‌کند.

برای انتخاب این نوع مشعل، علاوه بر ظرفیت حرارتی، باید دبی گازوئیل موردنیاز نیز مشخص شود.

رابطه کلی برای برآورد مصرف جرمی سوخت مایع:

دبی سوخت = توان حرارتی ورودی × 3.6 ÷ ارزش حرارتی سوخت

برای مثال، اگر توان حرارتی ورودی مشعل 1000 kW و ارزش حرارتی گازوئیل را به‌صورت نمونه 42.7 MJ/kg در نظر بگیریم:

دبی سوخت ≈ 1000 × 3.6 ÷ 42.7

دبی سوخت ≈ 84.3 kg/h

مقدار واقعی باید بر اساس مشخصات سوخت و اطلاعات سازنده مشعل تعیین شود. رابطه تبدیل ظرفیت حرارتی به دبی سوخت مایع نیز در راهنماهای انتخاب مشعل مورد استفاده قرار می‌گیرد.

هنگام انتخاب مشعل گازوئیلی باید بررسی شود:

• ظرفیت حرارتی موردنیاز
• دبی گازوئیل
• مشخصات سوخت
• فشار و شرایط پاشش سوخت
• ظرفیت پمپ
• سیستم احتراق
• ابعاد شعله
• فشار محفظه احتراق
• سیستم کنترل و ایمنی

همچنین کیفیت احتراق باید به‌گونه‌ای باشد که از ایجاد احتراق ناقص، دود و افزایش غیرضروری مصرف سوخت جلوگیری شود.

انتخاب مشعل دوگانه‌سوز برای آبگرمکن صنعتی

مشعل دوگانه‌سوز برای آبگرمکن‌هایی استفاده می‌شود که امکان کار با دو نوع سوخت را نیاز دارند. متداول‌ترین ترکیب در بسیاری از پروژه‌ها، گاز و گازوئیل است.

مزیت اصلی این مشعل‌ها، انعطاف‌پذیری بیشتر در تأمین انرژی است. برای مثال، در شرایطی که گاز شبکه قطع یا محدود شود، امکان استفاده از سوخت دوم می‌تواند به ادامه فعالیت سیستم کمک کند.

اما انتخاب مشعل دوگانه‌سوز فقط به این معنی نیست که ظرفیت آن برای هر دو سوخت یکسان خواهد بود. ظرفیت و شرایط عملکرد باید برای هر سوخت به‌صورت جداگانه در اطلاعات فنی مشعل بررسی شود.

مزایای مشعل دوگانه‌سوز

• انعطاف‌پذیری در انتخاب سوخت
• امکان استفاده از سوخت جایگزین
• مناسب برای پروژه‌هایی با حساسیت بالا به توقف تولید
• افزایش قابلیت اطمینان تأمین حرارت

معایب احتمالی

• ساختار پیچیده‌تر
• تجهیزات جانبی بیشتر
• هزینه اولیه بالاتر
• نیاز به سیستم کنترل کامل‌تر
• نیاز به نگهداری بیشتر نسبت به یک سیستم تک‌سوخته

بنابراین اگر پروژه به‌طور دائمی به گاز دسترسی دارد و نیازی به سوخت جایگزین وجود ندارد، ممکن است مشعل گازی ساده‌تر گزینه منطقی‌تری باشد. اما در پروژه‌هایی که تداوم تأمین آب گرم اهمیت بالایی دارد، دوگانه‌سوز می‌تواند مزیت داشته باشد.

تأثیر ظرفیت آبگرمکن بر انتخاب مشعل

ظرفیت آبگرمکن یکی از اطلاعات مهم برای تعیین ظرفیت حرارتی مشعل است، اما حجم مخزن به‌تنهایی ظرفیت مشعل را مشخص نمی‌کند.

برای مثال، دو آبگرمکن هر دو می‌توانند مخزن 2000 لیتری داشته باشند، اما اگر یکی برای مصرف لحظه‌ای بالاتر یا زمان بازیابی کوتاه‌تر طراحی شده باشد، نیاز حرارتی آن می‌تواند متفاوت باشد.

برای تعیین ظرفیت مشعل باید مواردی مانند موارد زیر بررسی شوند:

• حجم مخزن
• دبی مصرف آب گرم
• دمای آب ورودی
• دمای آب موردنیاز
• زمان موردنظر برای گرم شدن
• میزان افت حرارت
• راندمان آبگرمکن
• الگوی مصرف
• بار لحظه‌ای و بار متوسط

به همین دلیل، عبارت‌هایی مانند «برای مخزن 2000 لیتری حتماً مشعل X کیلووات لازم است» بدون دانستن شرایط پروژه، از نظر مهندسی قابل تعمیم نیستند.

ظرفیت آبگرمکن و زمان بازیابی

اگر هدف این باشد که حجم مشخصی آب در مدت کوتاهی گرم شود، توان حرارتی موردنیاز افزایش پیدا می‌کند.

به‌عنوان مثال، گرم کردن یک مخزن بزرگ در 2 ساعت با گرم کردن همان مخزن در 6 ساعت نیاز حرارتی یکسانی ندارد.

هرچه زمان مجاز برای گرم شدن کوتاه‌تر باشد، توان حرارتی موردنیاز بیشتر خواهد بود.

بنابراین در پروژه‌های صنعتی، زمان بازیابی (Recovery Time) یکی از پارامترهای مهم در انتخاب ظرفیت مشعل است.

تأثیر راندمان آبگرمکن بر ظرفیت مشعل

راندمان حرارتی تعیین می‌کند چه مقدار از انرژی سوخت در نهایت به آب منتقل می‌شود.

اگر دو آبگرمکن برای تأمین یک مقدار مشخص آب گرم، راندمان متفاوتی داشته باشند، توان ورودی موردنیاز آنها نیز یکسان نخواهد بود.

رابطه ساده آن:

توان ورودی = توان مفید ÷ راندمان

برای مثال:

آبگرمکن اول

توان مفید موردنیاز: 900 kW

راندمان: 90٪

900 ÷ 0.90 = 1000 kW

آبگرمکن دوم

توان مفید موردنیاز: 900 kW

راندمان: 80٪

900 ÷ 0.80 = 1125 kW

بنابراین در این مثال، آبگرمکن دوم برای تأمین همان توان مفید، به توان ورودی بیشتری نیاز دارد.

این موضوع نشان می‌دهد که انتخاب مشعل باید با مشخصات واقعی آبگرمکن هماهنگ باشد و نمی‌توان صرفاً ظرفیت مشعل را برابر ظرفیت حرارتی مفید دستگاه در نظر گرفت.

البته راندمان واقعی سیستم به شرایط کار، طراحی آبگرمکن، تنظیم مشعل، کیفیت احتراق و وضعیت تجهیزات بستگی دارد. بنابراین عدد راندمان باید از دیتاشیت یا اطلاعات فنی معتبر دستگاه گرفته شود.

تأثیر فشار گاز و شرایط سوخت‌رسانی بر انتخاب مشعل

در مشعل‌های گازی، تنها دانستن ظرفیت حرارتی برای انتخاب مدل مناسب کافی نیست. فشار گاز ورودی مشعل و توانایی سیستم گازرسانی برای تأمین دبی موردنیاز نیز باید با مشخصات مشعل مطابقت داشته باشد.

هرچه ظرفیت مشعل افزایش پیدا کند، دبی گاز موردنیاز نیز بیشتر می‌شود. در نتیجه، قطر لوله گاز، فشار ورودی، شیر گاز، فیلتر، رگلاتور و سایر تجهیزات مسیر سوخت باید متناسب با ظرفیت انتخاب شوند.

از طرف دیگر، فشار برگشتی محفظه احتراق نیز روی عملکرد مشعل تأثیر دارد. بنابراین هنگام انتخاب مشعل باید نقطه کاری دستگاه را با نمودار عملکرد مشعل تطبیق داد؛ صرفاً اینکه ظرفیت اسمی مشعل از ظرفیت موردنیاز بیشتر باشد، به معنی مناسب بودن آن نیست.

به‌عنوان مثال، اگر مشعل به ظرفیت حرارتی مشخصی نیاز داشته باشد اما فشار گاز موجود در محل نصب برای رسیدن به این ظرفیت کافی نباشد، ممکن است مشعل نتواند توان نامی خود را تأمین کند.

بنابراین برای انتخاب مشعل گازی باید حداقل این موارد مشخص باشند:

• ظرفیت حرارتی موردنیاز
• نوع گاز
• ارزش حرارتی سوخت
• فشار گاز ورودی
• دبی گاز موردنیاز
• فشار برگشتی محفظه احتراق
• تجهیزات مسیر گاز
• محدوده تنظیم ظرفیت مشعل

قطر شعله‌پوش و دهانه نصب مشعل

یکی از مواردی که هنگام انتخاب مشعل آبگرمکن صنعتی نباید نادیده گرفته شود، ابعاد فیزیکی مشعل و هد احتراق است.

مشعل باید از نظر قطر دهانه نصب، طول هد احتراق و نحوه قرارگیری روی محفظه احتراق با آبگرمکن سازگار باشد. حتی اگر ظرفیت حرارتی مشعل مناسب باشد، عدم تطابق ابعاد می‌تواند نصب و عملکرد صحیح سیستم احتراق را با مشکل مواجه کند.

طول هد احتراق نیز اهمیت زیادی دارد. هد باید به شکلی در محفظه احتراق قرار بگیرد که شعله در موقعیت مناسب شکل بگیرد و با دیواره‌های محفظه تماس نامطلوب نداشته باشد. تولیدکنندگان مشعل نیز در فرآیند انتخاب، بررسی ابعاد هد و ابعاد شعله را جزو مراحل اصلی انتخاب قرار می‌دهند.

بنابراین پیش از خرید مشعل بهتر است اطلاعات زیر از آبگرمکن تهیه شود:

• قطر دهانه نصب مشعل
• قطر و طول محفظه احتراق
• طول موردنیاز هد احتراق
• ضخامت محل نصب
• نوع فلنج اتصال
• فضای موردنیاز اطراف مشعل
• ابعاد تقریبی شعله

نکته: قطر شعله‌پوش یا دهانه نصب را نباید صرفاً براساس ظرفیت مشعل حدس زد. این ابعاد باید با طراحی واقعی آبگرمکن و مشخصات سازنده مطابقت داشته باشد.

مشعل تک‌مرحله‌ای، دو‌مرحله‌ای یا مدولار؛ کدام مناسب‌تر است؟

مشعل‌ها از نظر نحوه کنترل ظرفیت می‌توانند ساختارهای مختلفی داشته باشند. سه حالت رایج عبارت‌اند از:

مشعل تک‌مرحله‌ای

در مشعل تک‌مرحله‌ای، مشعل معمولاً در یک ظرفیت مشخص روشن و خاموش می‌شود.

این مدل برای پروژه‌هایی که بار حرارتی تقریباً ثابت دارند می‌تواند گزینه ساده‌ای باشد؛ اما در پروژه‌هایی با تغییرات زیاد مصرف آب گرم، روشن و خاموش شدن مکرر می‌تواند کنترل دما را دشوارتر کند.

مشعل دو‌مرحله‌ای

در مشعل دو‌مرحله‌ای، ظرفیت در دو سطح کنترل می‌شود؛ برای مثال یک مرحله کم و یک مرحله زیاد.

این ساختار نسبت به مشعل تک‌مرحله‌ای کنترل بهتری روی بار متغیر ایجاد می‌کند و می‌تواند تعداد دفعات روشن و خاموش شدن مشعل را کاهش دهد.

مشعل مدولار

در مشعل مدولار، ظرفیت مشعل در یک محدوده پیوسته‌تر متناسب با نیاز حرارتی تغییر می‌کند.

این نوع کنترل برای پروژه‌هایی که بار حرارتی آنها در طول زمان تغییر زیادی دارد، می‌تواند گزینه مناسبی باشد. در مشخصات مشعل‌های صنعتی نیز Turndown Ratio و روش کنترل ظرفیت از معیارهای مهم انتخاب محسوب می‌شوند.

کدام را انتخاب کنیم؟

به‌صورت کلی:

البته انتخاب نهایی باید براساس ظرفیت، الگوی مصرف آب گرم، تجهیزات کنترلی و مشخصات آبگرمکن انجام شود.

انتخاب مشعل برای آبگرمکن صنعتی بر اساس میزان مصرف آب گرم

میزان مصرف آب گرم یکی از عوامل اصلی تعیین بار حرارتی آبگرمکن است و به‌طور غیرمستقیم روی ظرفیت مشعل تأثیر می‌گذارد.

برای مثال، فرض کنید یک مجموعه در هر ساعت به ۱۰ مترمکعب آب گرم نیاز دارد و آب باید از دمای ۲۰ درجه سانتی‌گراد به ۵۰ درجه سانتی‌گراد برسد.

اختلاف دما برابر است با:

ΔT = 50 - 20 = 30°C

توان حرارتی تقریبی موردنیاز:

Q ≈ 1.163 × V̇ × ΔT

بنابراین:

Q ≈ 1.163 × 10 × 30 = 348.9 kW

در این حالت حدود 349 کیلووات توان حرارتی مفید موردنیاز است.

اگر راندمان سیستم را ۹۰ درصد در نظر بگیریم:

Qᵦ = 348.9 ÷ 0.90 ≈ 388 kW

در نتیجه، ظرفیت ورودی مشعل باید در محدوده‌ای باشد که بتواند این بار را تأمین کند.

این مثال صرفاً برای نشان دادن روش محاسبه است؛ در پروژه واقعی باید پیک مصرف، دمای آب ورودی، زمان بازیابی، افت حرارتی و شرایط کاری نیز بررسی شوند.

جدول پیشنهادی ظرفیت آبگرمکن و ظرفیت مشع

نمی‌توان یک جدول ثابت ارائه کرد که مثلاً برای هر حجم مخزن، یک ظرفیت مشخص مشعل را به‌صورت عمومی تعیین کند؛ زیرا حجم مخزن به‌تنهایی تعیین‌کننده ظرفیت مشعل نیست.

برای مثال، دو آبگرمکن با حجم یکسان می‌توانند به دلیل تفاوت در دبی آب گرم، دمای ورودی و خروجی، زمان گرم شدن و الگوی مصرف، به مشعل‌های متفاوتی نیاز داشته باشند.

جدول زیر یک نمونه محاسباتی برای درک رابطه بین بار حرارتی و ظرفیت مشعل است:

فرمول استفاده‌شده:

ظرفیت مشعل = بار حرارتی مفید ÷ راندمان

این رابطه با روش محاسبه ظرفیت مشعل در راهنماهای فنی سازندگان نیز هم‌راستا است.

بنابراین اگر در یک جدول محصول، ظرفیت یک آبگرمکن مثلاً ۱۰۰۰، ۲۰۰۰ یا ۵۰۰۰ لیتر اعلام شده باشد، نباید بدون بررسی سایر پارامترها ظرفیت مشعل را صرفاً از روی حجم مخزن انتخاب کرد.

اشتباهات رایج در انتخاب مشعل آبگرمکن صنعتی

یکی از اشتباهات رایج این است که مشعل فقط بر اساس ظرفیت مخزن انتخاب شود.

اشتباهات مهم دیگر عبارت‌اند از:

1. انتخاب مشعل بدون محاسبه بار حرارتی

   ابتدا باید نیاز حرارتی پروژه مشخص شود و سپس ظرفیت مشعل تعیین شود.

2. انتخاب مشعل با ظرفیت بسیار بیشتر

   بزرگ‌تر بودن ظرفیت مشعل لزوماً به معنی عملکرد بهتر نیست. مشعل بیش‌ازحد بزرگ ممکن است کنترل بار پایین را دشوار کند و باعث افزایش سیکل‌های روشن و خاموش شدن شود.

3. بی‌توجهی به فشار گاز

   مشعل گازی باید بتواند در فشار گاز موجود، ظرفیت موردنیاز را تأمین کند.

4. بی‌توجهی به فشار برگشتی

   عملکرد مشعل باید با فشار برگشتی محفظه احتراق سازگار باشد.

5. بررسی نکردن ابعاد هد

   حتی مشعل با ظرفیت مناسب ممکن است از نظر ابعاد هد یا دهانه نصب با آبگرمکن سازگار نباشد.

6. توجه نکردن به نوع سوخت

   گاز طبیعی، گازوئیل و سوخت‌های دیگر مشخصات متفاوتی دارند و مشعل باید متناسب با سوخت پروژه انتخاب شود.

7. انتخاب مشعل بدون توجه به محدوده تنظیم ظرفیت

   در پروژه‌هایی که بار حرارتی متغیر است، محدوده عملکرد و Turndown Ratio اهمیت زیادی دارد.

8. انتخاب صرفاً براساس قیمت

   قیمت اولیه مشعل تنها یکی از معیارهای انتخاب است. مصرف سوخت، کنترل ظرفیت، نگهداری، قطعات و سازگاری با سیستم نیز باید بررسی شوند.

مشعل بزرگ‌تر بهتر است؟

خیر؛ مشعل بزرگ‌تر الزاماً انتخاب بهتری نیست.اگر ظرفیت مشعل بسیار بیشتر از بار حرارتی واقعی باشد، ممکن است سیستم در بارهای پایین نتواند به‌صورت پایدار کار کند. در چنین شرایطی، افزایش تعداد دفعات روشن و خاموش شدن و کاهش کیفیت کنترل دما می‌تواند اتفاق بیفتد.برای مثال، اگر آبگرمکن به‌طور معمول به ۳۰۰ کیلووات توان نیاز داشته باشد، انتخاب مشعلی با ظرفیت بسیار بالاتر بدون بررسی محدوده کنترل آن می‌تواند انتخاب نامناسبی باشد.

بنابراین هدف، انتخاب بزرگ‌ترین مشعل ممکن نیست؛ بلکه باید مشعلی انتخاب شود که:

• ظرفیت موردنیاز را تأمین کند؛
• در بار معمول پروژه عملکرد مناسبی داشته باشد؛
• محدوده تنظیم مناسبی داشته باشد؛
• با فشار سوخت سازگار باشد؛
• با محفظه احتراق و ابعاد آبگرمکن مطابقت داشته باشد.

به همین دلیل در انتخاب حرفه‌ای مشعل، محدوده کاری و نحوه کنترل ظرفیت در کنار ظرفیت نامی بررسی می‌شود.

مشعل کوچک‌تر چه مشکلاتی ایجاد می‌کند؟

اگر ظرفیت مشعل کمتر از نیاز واقعی آبگرمکن باشد، سیستم نمی‌تواند انرژی حرارتی موردنیاز را در زمان مناسب تأمین کند.مهم‌ترین پیامدهای انتخاب مشعل کوچک‌تر عبارت‌اند از:

• افزایش زمان گرم شدن آب
• ناتوانی در تأمین پیک مصرف
• کاهش ظرفیت واقعی آبگرمکن
• افت دمای آب در زمان مصرف زیاد
• کارکرد طولانی‌تر مشعل
• ناتوانی در رسیدن به دمای تنظیم‌شده
• کاهش توان بازیابی آب گرم

برای نمونه، اگر بار حرارتی موردنیاز یک پروژه ۵۰۰ کیلووات باشد ولی مشعل فقط توان تأمین ۳۰۰ کیلووات را داشته باشد، در زمان‌هایی که مصرف به حداکثر می‌رسد، آبگرمکن احتمالاً قادر به جبران سریع افت دما نخواهد بود.بنابراین مشعل باید هم برای بار معمول و هم برای پیک موردنیاز پروژه به‌درستی انتخاب شود.

چک‌لیست انتخاب مشعل مناسب آبگرمکن صنعتی

قبل از خرید مشعل برای آبگرمکن صنعتی، اطلاعات زیر را بررسی کنید:

اطلاعات حرارتی

• ظرفیت حرارتی موردنیاز
• دبی آب گرم
• دمای آب ورودی
• دمای آب خروجی
• اختلاف دما
• زمان موردنیاز برای گرم شدن یا بازیابی
• راندمان آبگرمکن

اطلاعات سوخت

• نوع سوخت
• فشار سوخت
• دبی سوخت موردنیاز
• ارزش حرارتی سوخت
• ظرفیت تجهیزات سوخت‌رسانی

اطلاعات آبگرمکن

• حجم مخزن
• نوع آبگرمکن
• نوع محفظه احتراق
• فشار برگشتی
• قطر دهانه نصب
• طول و قطر موردنیاز هد احتراق

اطلاعات عملکردی مشعل

• ظرفیت نامی
• محدوده ظرفیت
• Turndown Ratio
• نوع کنترل ظرفیت
• نوع سیستم جرقه‌زنی و کنترل شعله
• تجهیزات ایمنی
• سازگاری با سیستم کنترل آبگرمکن

تجهیزات جانبی

• رگلاتور گاز
• شیرهای گاز
• فیلتر
• تجهیزات سوخت‌رسانی گازوئیل
• تابلو کنترل
• تجهیزات اندازه‌گیری و ایمنی

راهنماهای فنی سازندگان مشعل نیز در فرآیند انتخاب، اطلاعاتی مانند ظرفیت، راندمان، فشار برگشتی، نوع سوخت، فشار ورودی سوخت، روش کنترل ظرفیت، ابعاد هد و ابعاد شعله را بررسی می‌کنند.

جمع‌بندی

انتخاب مشعل مناسب برای آبگرمکن صنعتی باید بر اساس بار حرارتی واقعی پروژه انجام شود، نه صرفاً حجم مخزن یا ظرفیت اسمی آبگرمکن.

برای انتخاب دقیق، ابتدا توان حرارتی موردنیاز محاسبه می‌شود و سپس با در نظر گرفتن راندمان، ظرفیت ورودی مشعل تعیین می‌شود. پس از آن باید نوع سوخت، فشار سوخت، فشار برگشتی، محدوده عملکرد، نحوه کنترل ظرفیت و ابعاد هد و شعله بررسی شوند.

همچنین انتخاب مشعل بیش‌ازحد بزرگ یا کوچک می‌تواند باعث عملکرد نامناسب سیستم شود. بنابراین بهترین انتخاب، مشعلی است که در محدوده کاری واقعی پروژه، ظرفیت کافی، کنترل مناسب و سازگاری کامل با آبگرمکن صنعتی داشته باشد.

پیشنهاد نهایی: شما می توانید جهت خرید آبگرمکن صنعتی ،با مشاورین فروش بامین تهویه تماس حاصل نمایید و پس از دریافت مشاوره ، با توجه به شرایط خاص محیطی، بودجه و نیازهای خود، بهترین گزینه را انتخاب نمایید.

بامین تهویه با ارائه مجموعه‌ای متنوع از تجهیزات تأسیسات، مشخصات فنی کامل محصولات و مشاوره تخصصی پیش از خرید، تلاش می‌کند فرآیند انتخاب و خرید تجهیزات سرمایشی و گرمایشی را برای مشتریان ساده‌تر و مطمئن‌تر کند.

بامین تهویه تخصصی ترین وب سایت کشور در زمینه تأسیسات
