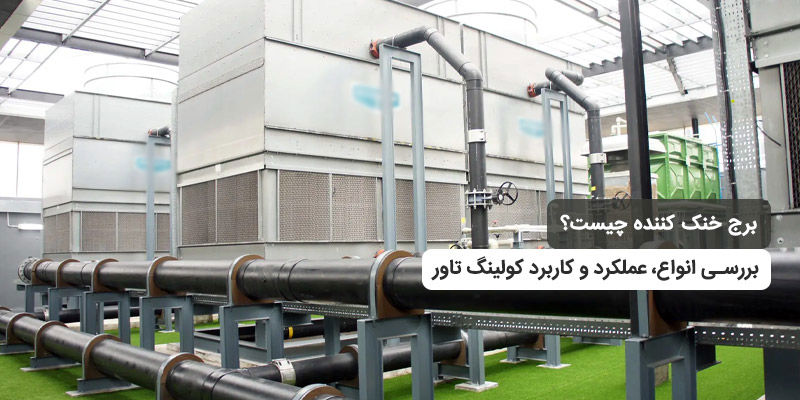

برج خنک کننده چیست؟ بررسی انواع، عملکرد و کاربرد کولینگ تاور

برج خنک کننده یا Cooling Tower تجهیزی است که برای کاهش دمای آب در سیستم‌های صنعتی و تهویه مطبوع مورد استفاده قرار می‌گیرد. این تجهیز با انتقال حرارت آب به جریان هوا و تبخیر بخشی از آب، دمای آب گرم را کاهش داده و آن را برای استفاده مجدد به سیستم بازمی‌گرداند.
برج‌های خنک کننده در انواع مختلفی مانند مدار باز، مدار بسته، جریان مخالف و جریان متقاطع طراحی می‌شوند و هرکدام متناسب با شرایط پروژه کاربرد متفاوتی دارند. در ادامه به بررسی دقیقتر انواع، عملکرد و کاربرد برج خنک کننده میپردازیم .

برای مشاوره تخصصی، بررسی قیمت ، مشخصات و خرید برج خنک کننده ، کلیک نمایید.

برج خنک کننده چیست؟

برج خنک کننده (Cooling Tower) یکی از تجهیزات مهم در سیستم‌های تهویه مطبوع، صنایع و تأسیسات حرارتی است که وظیفه اصلی آن دفع حرارت آب و کاهش دمای آن است. در بسیاری از سیستم‌های صنعتی، آب پس از جذب گرما از تجهیزات یا فرآیندهای مختلف، دمای بالایی پیدا می‌کند و برای استفاده مجدد باید خنک شود. برج خنک کننده با انتقال این گرما به هوای محیط، دمای آب را کاهش داده و امکان گردش مجدد آن در سیستم را فراهم می‌کند.

عملکرد بیشتر برج‌های خنک کننده بر پایه انتقال حرارت و تبخیر بخشی از آب است. آب گرم وارد برج شده و توسط سیستم توزیع آب روی سطوح داخلی مانند پکینگ برج خنک کننده پخش می‌شود. هم‌زمان جریان هوا از میان پکینگ عبور می‌کند. تماس گسترده آب و هوا باعث می‌شود بخشی از آب تبخیر شده و گرمای آب به هوای عبوری منتقل شود. در نتیجه، آب با دمای پایین‌تر در قسمت حوضچه جمع شده و دوباره به مدار مصرف بازمی‌گردد.

برج‌های خنک کننده بر اساس ساختار، نحوه گردش آب و هوا، نوع مدار و روش ایجاد جریان هوا به مدل‌های مختلفی تقسیم می‌شوند. از رایج‌ترین انواع آن‌ها می‌توان به برج خنک کننده مدار باز، برج خنک کننده مدار بسته، جریان مخالف (Counter Flow) و جریان متقاطع (Cross Flow) اشاره کرد.

انتخاب نوع مناسب برج خنک کننده به عواملی مانند ظرفیت حرارتی، دبی آب، دمای آب ورودی و خروجی، دمای محیط، کیفیت آب، فضای نصب و شرایط کاری سیستم بستگی دارد.

برج خنک کننده چگونه کار می‌کند؟

نحوه عملکرد برج خنک کننده بر اساس انتقال گرما از آب به هوا و در بسیاری از مدل‌ها، استفاده از گرمای نهان تبخیر آب است. آب گرم از تجهیزات یا فرآیند صنعتی وارد برج شده و پس از توزیع شدن در بخش بالایی، با جریان هوا تماس پیدا می‌کند.

به‌طور کلی فرآیند کار برج خنک کننده را می‌توان در چند مرحله توضیح داد:

ورود آب گرم به برج

آبی که در اثر عبور از تجهیزات، کندانسور، مبدل حرارتی یا فرآیند صنعتی گرم شده است، توسط پمپ به برج خنک کننده منتقل می‌شود.

توزیع آب

آب گرم وارد سیستم توزیع آب شده و از طریق نازل‌ها یا اسپرینکلر هد روی پکینگ توزیع می‌شود. هدف این بخش، افزایش سطح تماس آب با هوا و جلوگیری از تجمع جریان آب در یک نقطه است.

تماس آب و هوا

آب هنگام عبور از روی پکینگ، به قطرات یا لایه‌های نازک تبدیل می‌شود و سطح تماس آن با هوا افزایش پیدا می‌کند. هم‌زمان فن یا اختلاف فشار ایجادشده در برج، جریان هوا را از میان پکینگ عبور می‌دهد.

انتقال حرارت و تبخیر

در اثر تماس آب و هوا، بخشی از آب تبخیر می‌شود. برای انجام تبخیر، انرژی مورد نیاز از خود آب گرفته شده و در نتیجه دمای آب باقی‌مانده کاهش پیدا می‌کند.

جمع‌آوری آب خنک

آب خنک‌شده در حوضچه پایینی برج جمع شده و از طریق خط خروجی برای استفاده مجدد به سیستم بازمی‌گردد.

بنابراین می‌توان عملکرد برج خنک کننده را به‌صورت ساده این‌گونه خلاصه کرد:

آب گرم ← توزیع آب ← تماس با هوا ← انتقال حرارت و تبخیر ← آب خنک

میزان کاهش دمای آب به عواملی مانند دمای حباب‌تر محیط (Wet Bulb Temperature)، دبی آب، دبی هوا، سطح و نوع پکینگ، دمای آب ورودی و خروجی و شرایط طراحی برج بستگی دارد.

اجزای اصلی برج خنک کننده

یک برج خنک کننده از مجموعه‌ای از قطعات مکانیکی، سازه‌ای و هیدرولیکی تشکیل شده است که هرکدام نقش مشخصی در فرآیند خنک‌کاری دارند. عملکرد صحیح برج تا حد زیادی به هماهنگی این اجزا با یکدیگر وابسته است.مهم‌ترین اجزای برج خنک کننده عبارت‌اند از:

پکینگ برج خنک کننده

پکینگ (Fill) یکی از مهم‌ترین بخش‌های برج است که با افزایش سطح تماس بین آب و هوا، شرایط لازم برای انتقال حرارت مؤثر را فراهم می‌کند. پکینگ‌ها در انواع مختلفی مانند پکینگ فیلمی (Film Fill) و پکینگ اسپلش (Splash Fill) تولید می‌شوند.

فن برج خنک کننده

فن برج خنک کننده وظیفه ایجاد یا تقویت جریان هوا در برج را بر عهده دارد. در برج‌های مکانیکی، عملکرد فن تأثیر مستقیمی بر دبی هوا، راندمان حرارتی و مصرف انرژی دارد.

سیستم توزیع آب

سیستم توزیع آب، آب گرم ورودی را به‌صورت یکنواخت روی پکینگ پخش می‌کند. این سیستم می‌تواند از نازل، اسپرینکلر هد، لوله‌های توزیع و بازوهای توزیع آب تشکیل شده باشد.

قطره گیر

قطره گیر Drift Eliminator در مسیر خروج هوا قرار می‌گیرد و از خروج قطرات آب همراه جریان هوا جلوگیری می‌کند. عملکرد صحیح این قطعه علاوه بر کاهش هدررفت آب، از پخش شدن قطرات آب در اطراف برج نیز جلوگیری می‌کند.

الکتروموتور

در برج‌های فن‌دار، الکتروموتور انرژی الکتریکی را به انرژی مکانیکی تبدیل کرده و فن را به حرکت درمی‌آورد. توان موتور باید متناسب با نیاز هوایی و شرایط کاری برج انتخاب شود.

حوضچه آب سرد

حوضچه در قسمت پایینی برج قرار دارد و آب خنک‌شده پس از عبور از پکینگ در آن جمع می‌شود. سپس آب توسط پمپ به مدار مصرف بازگردانده می‌شود.

بدنه و سازه برج

بدنه، اسکلت و سایر اجزای سازه‌ای، بخش‌های داخلی برج را در جای خود نگه می‌دارند و از آن‌ها در برابر شرایط محیطی و عوامل مکانیکی محافظت می‌کنند.

سیستم آب جبرانی و تخلیه

در فرآیند کار برج مقداری آب به دلیل تبخیر، خروج قطرات و بلودان (Blowdown) از مدار خارج می‌شود. بنابراین سیستم آب جبرانی وظیفه تأمین آب ازدست‌رفته را بر عهده دارد.

عملکرد مناسب تمام این اجزا در کنار یکدیگر باعث می‌شود برج بتواند با مصرف آب و انرژی مناسب، حرارت موردنظر را از سیستم دفع کند.

انواع برج خنک کننده کدام‌اند؟

برج‌های خنک کننده را می‌توان بر اساس معیارهای مختلفی مانند نوع مدار آب، جهت حرکت هوا و آب، روش ایجاد جریان هوا و ساختار انتقال حرارت دسته‌بندی کرد.

مهم‌ترین دسته‌بندی برج‌های خنک کننده عبارت‌اند از:

برج خنک کننده مدار باز

در برج مدار باز، آب فرآیندی مستقیماً با هوای محیط تماس پیدا می‌کند. آب گرم روی پکینگ توزیع شده و در تماس مستقیم با جریان هوا بخشی از حرارت خود را از دست می‌دهد.

این مدل از رایج‌ترین انواع برج خنک کننده است و در بسیاری از کاربردهای صنعتی و تهویه مطبوع مورد استفاده قرار می‌گیرد.

برج خنک کننده مدار بسته

در برج مدار بسته، سیال اصلی سیستم داخل یک کویل یا مبدل حرارتی گردش می‌کند و تماس مستقیمی با هوای محیط ندارد. در این حالت، آب یا سیال خنک‌شونده از داخل کویل عبور کرده و حرارت آن به آب یا هوای اطراف منتقل می‌شود.

این ساختار می‌تواند احتمال آلودگی سیال اصلی را کاهش دهد و برای برخی فرآیندهای حساس گزینه مناسبی باشد.

برج خنک کننده جریان مخالف (Counter Flow)

در برج جریان مخالف، آب از قسمت بالای برج به سمت پایین حرکت می‌کند و جریان هوا در جهت مخالف آن حرکت می‌کند. این آرایش امکان ایجاد تماس مؤثر بین آب و هوا را فراهم می‌کند.

برج خنک کننده جریان متقاطع (Cross Flow)

در برج جریان متقاطع، آب معمولاً از بالا به پایین حرکت می‌کند و هوا به‌صورت افقی از میان پکینگ عبور می‌کند. این نوع طراحی در بسیاری از برج‌های خنک کننده صنعتی و تهویه مطبوع مورد استفاده قرار می‌گیرد.

از نظر نحوه ایجاد جریان هوا نیز برج‌ها به دو گروه اصلی تقسیم می‌شوند:

• برج خنک کننده طبیعی (Natural Draft)
• برج خنک کننده مکانیکی (Mechanical Draft)

در مدل مکانیکی، فن وظیفه ایجاد جریان هوا را بر عهده دارد. این برج‌ها خود به دو گروه فن دمنده (Forced Draft) و فن مکنده (Induced Draft) تقسیم می‌شوند.

بنابراین هنگام انتخاب برج خنک کننده نباید تنها به یک معیار توجه کرد؛ بلکه نوع مدار، آرایش جریان آب و هوا، ظرفیت حرارتی و شرایط نصب باید هم‌زمان بررسی شوند.

برج خنک کننده مدار باز چیست؟

برج خنک کننده مدار باز (Open Circuit Cooling Tower) نوعی برج است که در آن آب در حال گردش مستقیماً با هوای محیط تماس پیدا می‌کند. آب گرم وارد برج شده و پس از عبور از سیستم توزیع، روی پکینگ پخش می‌شود. سپس هوا از میان آب عبور کرده و بخشی از آب تبخیر می‌شود؛ در نتیجه حرارت از آب خارج شده و دمای آن کاهش پیدا می‌کند.

در یک برج مدار باز معمولاً مسیر عملکرد به این شکل است:

آب گرم ← سیستم توزیع ← پکینگ ← تماس آب و هوا ← حوضچه آب سرد ← بازگشت به سیستم

یکی از ویژگی‌های اصلی این نوع برج، تماس مستقیم آب با هوای محیط است. به همین دلیل کیفیت آب، شرایط محیطی و برنامه نگهداری اهمیت زیادی دارد. ورود گردوغبار، املاح، مواد آلی و آلودگی‌های موجود در هوا می‌تواند روی کیفیت آب و عملکرد اجزایی مانند پکینگ و نازل‌ها تأثیر بگذارد.

مزایای برج مدار باز

• ساختار نسبتاً ساده
• انتقال حرارت مؤثر
• امکان استفاده در ظرفیت‌های مختلف
• هزینه اولیه مناسب‌تر در بسیاری از کاربردها
• امکان سرویس و دسترسی نسبتاً ساده به اجزای داخلی

معایب برج مدار باز

• تماس مستقیم آب با هوا
• نیاز به کنترل کیفیت آب
• هدررفت آب بر اثر تبخیر و Drift
• احتمال تشکیل رسوب، خوردگی و آلودگی بیولوژیکی
• نیاز به انجام منظم عملیات تصفیه، بلودان و آب جبرانی

برج مدار باز در کاربردهایی مانند سیستم‌های سرمایش صنعتی، چیلرهای آب‌خنک، کندانسورهای صنعتی و فرآیندهای مختلف تولیدی کاربرد گسترده‌ای دارد.

برج خنک کننده مدار بسته چیست؟

برج خنک کننده مدار بسته (Closed Circuit Cooling Tower) نوعی سیستم خنک‌کاری است که در آن سیال اصلی مدار به‌صورت مستقیم با هوای محیط تماس ندارد. سیال داخل یک کویل یا مبدل حرارتی جریان پیدا می‌کند و حرارت آن از طریق سطح کویل به آب و هوای اطراف منتقل می‌شود.

در این سیستم معمولاً دو مسیر مجزا وجود دارد:

1. مدار سیال اصلی: سیال موردنظر داخل کویل گردش می‌کند.
2. مدار آب پاششی: آب روی سطح خارجی کویل پاشیده شده و با جریان هوا در تماس قرار می‌گیرد.

آب پاششی با جذب حرارت از کویل گرم می‌شود و بخشی از آن تبخیر می‌شود. به این ترتیب حرارت سیال داخل مدار اصلی به محیط منتقل شده و دمای سیال کاهش پیدا می‌کند.

یکی از مهم‌ترین مزایای مدار بسته این است که سیال اصلی سیستم از تماس مستقیم با هوا و آلودگی‌های محیطی دور می‌ماند. به همین دلیل در فرآیندهایی که کیفیت سیال اهمیت زیادی دارد، استفاده از مدار بسته می‌تواند مزیت قابل توجهی داشته باشد.

مزایای برج مدار بسته

• جلوگیری از تماس مستقیم سیال اصلی با هوا
• کاهش احتمال آلودگی سیال فرآیندی
• مناسب برای برخی فرآیندهای حساس
• کاهش نیاز به تخلیه و تعویض سیال اصلی
• امکان استفاده برای مدارهای دارای سیال‌های خاص

معایب برج مدار بسته

• ساختار پیچیده‌تر نسبت به مدار باز
• هزینه اولیه بالاتر در بسیاری از پروژه‌ها
• نیاز به نگهداری کویل و سیستم آب پاششی
• حساسیت به طراحی صحیح مبدل حرارتی و افت فشار

انتخاب بین برج مدار باز و مدار بسته باید بر اساس نوع سیال، حساسیت فرآیند، کیفیت آب، شرایط محیطی، ظرفیت حرارتی و هزینه‌های سرمایه‌گذاری و بهره‌برداری انجام شود.

برج خنک کننده جریان مخالف چیست؟

برج خنک کننده جریان مخالف یا Counter Flow Cooling Tower نوعی برج است که در آن جهت حرکت آب و هوا نسبت به یکدیگر مخالف است. در این طراحی، آب گرم معمولاً از قسمت بالایی برج وارد شده و به سمت پایین حرکت می‌کند، در حالی که هوا از پایین یا بخش پایینی برج وارد شده و به سمت بالا جریان پیدا می‌کند.

در یک برج جریان مخالف، آب پس از ورود به سیستم توزیع توسط نازل‌ها روی پکینگ پخش می‌شود. آب به سمت پایین حرکت کرده و هوا در جهت مخالف از میان پکینگ عبور می‌کند. این جریان مخالف باعث می‌شود آب در طول مسیر با هوای متفاوتی تماس داشته باشد و فرآیند انتقال حرارت به‌صورت مؤثر انجام شود.

مسیر کلی جریان در این نوع برج را می‌توان به شکل زیر نشان داد:

آب: ↓
هوا: ↑

یکی از عوامل مهم در عملکرد برج Counter Flow، توزیع یکنواخت آب و هوا در سطح پکینگ است. اگر بخشی از پکینگ دچار گرفتگی شود یا سیستم توزیع آب به‌درستی عمل نکند، سطح مؤثر تماس آب و هوا کاهش یافته و عملکرد حرارتی برج افت می‌کند.

ویژگی‌های برج جریان مخالف

• حرکت آب و هوا در جهت مخالف
• استفاده مؤثر از ارتفاع برج برای انتقال حرارت
• امکان دستیابی به عملکرد حرارتی مناسب
• اهمیت بالای طراحی سیستم توزیع آب
• حساسیت عملکرد به وضعیت پکینگ و جریان هوا

برج‌های جریان مخالف می‌توانند در سیستم‌های تهویه مطبوع، صنایع، نیروگاه‌ها و فرآیندهای مختلف صنعتی استفاده شوند و بسته به طراحی، در ظرفیت‌های مختلف ساخته می‌شوند.

در مقایسه با برج جریان متقاطع (Cross Flow)، تفاوت اصلی در جهت حرکت هوا نسبت به آب است؛ در Counter Flow هوا و آب خلاف جهت یکدیگر حرکت می‌کنند، در حالی که در Cross Flow هوا به‌صورت افقی از میان جریان عمودی آب عبور می‌کند.

برج خنک کننده جریان متقاطع چیست؟

برج خنک کننده جریان متقاطع یا Cross Flow Cooling Tower نوعی برج است که در آن آب و هوا در دو جهت عمود بر یکدیگر حرکت می‌کنند. در این ساختار، آب گرم از قسمت بالایی برج وارد شده و به سمت پایین روی پکینگ جریان پیدا می‌کند، در حالی که هوا از دو طرف یا یک طرف برج به‌صورت افقی وارد شده و از میان پکینگ عبور می‌کند.

در برج Cross Flow، سیستم توزیع آب معمولاً در قسمت بالایی برج قرار دارد و آب را به‌صورت یکنواخت روی پکینگ توزیع می‌کند. هوا نیز به‌صورت افقی وارد پکینگ شده و با آب در حال حرکت به سمت پایین تماس پیدا می‌کند. در اثر این تماس، بخشی از آب تبخیر شده و حرارت آب به جریان هوا منتقل می‌شود.

مسیر حرکت سیالات در این نوع برج به شکل زیر است:

آب: ↓
هوا: ← →

یکی از ویژگی‌های مهم برج‌های جریان متقاطع، امکان دسترسی نسبتاً ساده‌تر به برخی اجزای سیستم توزیع آب است. همچنین در بسیاری از طراحی‌ها، ارتفاع برج نسبت به برخی مدل‌های جریان مخالف کمتر است؛ هرچند ابعاد کلی و عملکرد نهایی به طراحی و ظرفیت برج بستگی دارد.

ویژگی‌های برج Cross Flow

• حرکت آب و هوا به‌صورت متقاطع
• جریان عمودی آب و جریان افقی هوا
• دسترسی مناسب‌تر به سیستم توزیع آب در بسیاری از مدل‌ها
• طراحی مناسب برای برخی پروژه‌های صنعتی و تهویه مطبوع
• وابستگی راندمان به توزیع یکنواخت آب و هوا

انتخاب بین برج Cross Flow و Counter Flow به عواملی مانند ظرفیت حرارتی، فضای نصب، شرایط آب و هوایی، نوع پکینگ، هزینه ساخت و نگهداری و الزامات پروژه بستگی دارد.

تفاوت برج خنک کننده مدار باز و مدار بسته

مهم‌ترین تفاوت برج خنک کننده مدار باز و مدار بسته به نحوه تماس سیال اصلی با هوای محیط مربوط می‌شود.

در برج مدار باز، آب مورد استفاده در سیستم مستقیماً با هوا تماس پیدا می‌کند. اما در برج مدار بسته، سیال اصلی درون یک کویل یا مبدل حرارتی گردش کرده و از تماس مستقیم با هوای محیط جدا است.

در مدار باز، به دلیل تماس مستقیم آب با هوا، کیفیت آب و کنترل عواملی مانند رسوب، خوردگی و آلودگی بیولوژیکی اهمیت زیادی دارد. در مدار بسته، سیال اصلی از محیط جدا می‌ماند، اما مدار آب پاششی همچنان به نگهداری و کنترل کیفیت آب نیاز دارد.

بنابراین نمی‌توان گفت یک نوع برج همیشه بهتر از دیگری است. انتخاب مناسب باید بر اساس نوع فرآیند، کیفیت سیال، ظرفیت حرارتی، شرایط محیطی و الزامات بهره‌برداری انجام شود.

تفاوت برج خنک کننده Counter Flow و Cross Flow

برج‌های Counter Flow و Cross Flow هر دو برای انتقال حرارت از آب به هوا استفاده می‌شوند، اما تفاوت اصلی آن‌ها در نحوه حرکت آب و هوا است.

در برج Counter Flow، آب از بالا به پایین و هوا از پایین به بالا حرکت می‌کند؛ بنابراین دو جریان در جهت مخالف یکدیگر قرار دارند.

در برج Cross Flow، آب از بالا به پایین حرکت می‌کند اما هوا به‌صورت افقی از میان پکینگ عبور می‌کند.

یکی از نکات مهم این است که جهت جریان به‌تنهایی تعیین‌کننده راندمان برج نیست. عواملی مانند طراحی پکینگ، دبی آب و هوا، دمای حباب‌تر، سیستم توزیع آب، عملکرد فن و شرایط طراحی نیز تأثیر قابل توجهی بر عملکرد حرارتی دارند.

بنابراین انتخاب بین Counter Flow و Cross Flow باید بر اساس شرایط واقعی پروژه انجام شود و نمی‌توان یکی را در تمام کاربردها برتر دانست.

کاربرد برج خنک کننده چیست؟

برج خنک کننده در هر سیستمی که نیاز به دفع حرارت از آب یا یک فرآیند صنعتی وجود داشته باشد، می‌تواند مورد استفاده قرار گیرد. این تجهیزات به‌ویژه در سیستم‌هایی کاربرد دارند که آب پس از جذب حرارت باید دوباره خنک شده و به مدار بازگردد.

مهم‌ترین کاربردهای برج خنک کننده عبارت‌اند از:

سیستم‌های تهویه مطبوع

در سیستم‌های دارای چیلر آب خنک (Water Cooled Chiller)، برج خنک کننده وظیفه دفع حرارت جذب‌شده توسط کندانسور چیلر را بر عهده دارد. آب کندانسور بین چیلر و برج گردش کرده و پس از خنک شدن دوباره به چیلر بازمی‌گردد.

صنایع تولیدی

در بسیاری از فرآیندهای صنعتی، ماشین‌آلات و تجهیزات حرارت زیادی تولید می‌کنند. برج خنک کننده می‌تواند برای خنک کردن آب مورد استفاده در این تجهیزات به کار رود.

نیروگاه‌ها

برج‌های خنک کننده در نیروگاه‌ها برای دفع حرارت سیستم‌های مختلف و کمک به خنک‌کاری آب مورد استفاده قرار می‌گیرند.

صنایع پتروشیمی و پالایشگاه‌ها

در پالایشگاه‌ها و مجتمع‌های پتروشیمی، فرآیندهای متعددی به سیستم‌های خنک‌کاری نیاز دارند. برج‌های خنک کننده می‌توانند بخشی از این نیاز را تأمین کنند.

صنایع فولاد و فلزات

در فرآیند تولید و شکل‌دهی فلزات، تجهیزات مختلف نیاز به خنک‌کاری دارند. استفاده از مدارهای آب خنک و برج‌های خنک کننده امکان گردش مجدد آب و دفع حرارت را فراهم می‌کند.

صنایع غذایی و دارویی

در برخی فرآیندهای تولیدی که نیاز به کنترل دمای تجهیزات وجود دارد، از سیستم‌های خنک‌کاری مجهز به برج استفاده می‌شود؛ البته نوع سیستم باید متناسب با الزامات بهداشتی و فرآیندی انتخاب شود.

به‌طور کلی، هرچه نیاز فرآیند به دفع مداوم حرارت و گردش مجدد آب بیشتر باشد، استفاده از یک سیستم خنک‌کاری مناسب اهمیت بیشتری پیدا می‌کند.

مزایا و معایب برج خنک کننده

برج خنک کننده یکی از روش‌های مؤثر برای دفع حرارت است، اما مانند هر سیستم دیگری در کنار مزایای خود، محدودیت‌هایی نیز دارد. شناخت این موارد به انتخاب صحیح و بهره‌برداری بهتر از سیستم کمک می‌کند.

مزایای برج خنک کننده

1. راندمان مناسب در دفع حرارت

   برج خنک کننده با استفاده از فرآیند تبخیر می‌تواند مقدار قابل توجهی از حرارت آب را دفع کند.

2. امکان استفاده مجدد از آب

   آب پس از خنک شدن دوباره به مدار بازمی‌گردد و در نتیجه نیاز به تأمین مداوم آب کاهش پیدا می‌کند.

3. مناسب برای ظرفیت‌های مختلف

   برج‌های خنک کننده در ظرفیت‌ها و ابعاد مختلف تولید می‌شوند و می‌توان آن‌ها را برای پروژه‌های کوچک تا کاربردهای صنعتی بزرگ طراحی کرد.

4. کاهش نیاز به تجهیزات دفع حرارت دیگر

   در بسیاری از پروژه‌ها، برج خنک کننده می‌تواند روش مناسبی برای دفع حرارت در مقایسه با برخی سیستم‌های دیگر باشد.

5. قابلیت استفاده در فرآیندهای صنعتی

   این تجهیزات قابلیت استفاده در طیف گسترده‌ای از صنایع را دارند.

معایب برج خنک کننده

1. مصرف آب

   به دلیل تبخیر بخشی از آب، برج‌های خنک کننده به آب جبرانی نیاز دارند.

2. نیاز به تصفیه و کنترل کیفیت آب

   رسوب، خوردگی و آلودگی بیولوژیکی می‌توانند عملکرد برج را کاهش دهند و به قطعات آسیب برسانند.

3. نیاز به نگهداری دوره‌ای

   اجزایی مانند پکینگ، نازل، اسپرینکلر، قطره گیر، فن و سیستم توزیع آب باید به‌صورت دوره‌ای بررسی و سرویس شوند.

4. وابستگی عملکرد به شرایط محیطی

   دمای هوا و به‌خصوص دمای حباب‌تر محیط بر توانایی برج برای کاهش دمای آب تأثیر می‌گذارد.

5. مصرف انرژی در مدل‌های مکانیکی

   در برج‌های مجهز به فن، الکتروموتور برای ایجاد جریان هوا انرژی مصرف می‌کند.

بنابراین برای دستیابی به عملکرد مناسب، صرفاً خرید یک برج با ظرفیت بالا کافی نیست؛ بلکه طراحی صحیح، انتخاب مناسب اجزا و نگهداری منظم نیز اهمیت دارد.

چه عواملی بر راندمان برج خنک کننده تأثیر می‌گذارند؟

راندمان برج خنک کننده به مجموعه‌ای از عوامل طراحی، محیطی، هیدرولیکی و مکانیکی وابسته است. عملکرد نامناسب هر یک از این بخش‌ها می‌تواند باعث کاهش ظرفیت حرارتی برج و افزایش مصرف آب یا انرژی شود.

دمای حباب‌تر محیط

دمای حباب‌تر یکی از مهم‌ترین پارامترهای طراحی برج است. هرچه دمای حباب‌تر محیط بالاتر باشد، دستیابی به دمای پایین آب دشوارتر خواهد بود.

دبی آب

دبی آب باید با ظرفیت طراحی برج هماهنگ باشد. افزایش یا کاهش بیش از حد دبی می‌تواند شرایط انتقال حرارت را از حالت طراحی خارج کند.

دبی هوا

مقدار هوای عبوری از برج تأثیر مستقیمی بر فرآیند انتقال حرارت و تبخیر دارد. در برج‌های مکانیکی، عملکرد فن نقش مهمی در تأمین دبی هوای موردنیاز دارد.

وضعیت پکینگ

گرفتگی، رسوب، تخریب یا تغییر شکل پکینگ باعث کاهش سطح مؤثر تماس آب و هوا می‌شود و می‌تواند راندمان حرارتی برج را کاهش دهد.

توزیع یکنواخت آب

اگر آب به‌صورت یکنواخت روی پکینگ توزیع نشود، بخش‌هایی از پکینگ بدون جریان کافی آب باقی می‌مانند و ظرفیت مؤثر انتقال حرارت کاهش پیدا می‌کند.

عملکرد قطره گیر

قطره گیر معیوب یا نامناسب می‌تواند باعث افزایش خروج قطرات آب از برج و افزایش مصرف آب شود.

وضعیت فن و موتور

در برج‌های مکانیکی، کاهش سرعت فن، آسیب دیدن پره‌ها، مشکلات موتور یا تنظیم نبودن سیستم انتقال قدرت می‌تواند جریان هوای موردنیاز را کاهش دهد.

کیفیت آب

وجود رسوب، مواد معلق و آلودگی‌های بیولوژیکی می‌تواند عملکرد پکینگ، نازل‌ها و سایر اجزا را مختل کند.

بنابراین برای حفظ راندمان برج، باید پارامترهای حرارتی، جریان آب و هوا، کیفیت آب و وضعیت قطعات مکانیکی به‌صورت دوره‌ای کنترل شوند.

چگونه ظرفیت مناسب برج خنک کننده را انتخاب کنیم؟

انتخاب ظرفیت مناسب برج خنک کننده یکی از مهم‌ترین مراحل طراحی و خرید این تجهیزات است. ظرفیت برج باید بر اساس بار حرارتی واقعی سیستم و شرایط طراحی تعیین شود و صرفاً بر اساس ظرفیت اسمی یا دبی آب انتخاب نشود.

برای تعیین ظرفیت موردنیاز، معمولاً پارامترهای زیر بررسی می‌شوند:

• دبی آب
• دمای آب ورودی به برج
• دمای آب خروجی موردنیاز
• دمای حباب‌تر محیط
• بار حرارتی سیستم
• نوع برج
• شرایط آب و هوایی محل نصب
• ارتفاع از سطح دریا
• نوع و مشخصات پکینگ
• دبی هوای موردنیاز

یکی از روابط پایه برای محاسبه بار حرارتی آب به شکل زیر است:

Q = ṁ × Cp × ΔT

که در آن:

• Q = بار حرارتی
• ṁ = دبی جرمی آب
• Cp = ظرفیت حرارتی ویژه آب
• ΔT = اختلاف دمای آب ورودی و خروجی

برای مثال، اگر آب با دمای بالا وارد برج شود و هدف کاهش دمای آن باشد، اختلاف دمای ورودی و خروجی (Range) در محاسبه بار حرارتی اهمیت زیادی دارد.

در کنار Range، پارامتر Approach نیز اهمیت دارد. Approach اختلاف بین دمای آب خروجی از برج و دمای حباب‌تر محیط است.

Approach = دمای آب خروجی − دمای حباب‌تر

هرچه Approach کوچک‌تر باشد، دستیابی به آن معمولاً به سطح انتقال حرارت و شرایط طراحی بیشتری نیاز دارد.

بنابراین هنگام انتخاب برج باید مشخصات واقعی پروژه در اختیار سازنده یا طراح قرار گیرد تا ظرفیت مناسب بر اساس شرایط کاری تعیین شود.

نگهداری و سرویس برج خنک کننده

نگهداری منظم برج خنک کننده برای حفظ راندمان حرارتی، افزایش عمر تجهیزات و جلوگیری از خرابی‌های ناگهانی ضروری است. حتی یک برج که به‌درستی طراحی و نصب شده باشد، در صورت نبود برنامه سرویس مناسب به‌مرور دچار افت عملکرد خواهد شد.

مهم‌ترین اقدامات نگهداری شامل موارد زیر است:

بررسی و تمیزکاری پکینگ

پکینگ باید از نظر رسوب، گرفتگی، شکستگی و رشد آلودگی‌های بیولوژیکی بررسی شود. گرفتگی پکینگ باعث کاهش تماس آب و هوا می‌شود.

بررسی سیستم توزیع آب

نازل‌ها، اسپرینکلر هد و لوله‌های توزیع باید از نظر گرفتگی، شکستگی و توزیع نامناسب آب بررسی شوند.

بررسی قطره گیر

قطره گیر باید از نظر شکستگی، تغییر شکل، گرفتگی و نصب صحیح بررسی شود؛ زیرا عملکرد نامناسب آن می‌تواند باعث افزایش خروج قطرات آب شود.

سرویس فن و موتور

پره‌های فن، شفت، یاتاقان‌ها، موتور و سیستم انتقال قدرت باید به‌صورت دوره‌ای بررسی شوند. لرزش، صدای غیرعادی یا کاهش دبی هوا می‌تواند نشانه وجود مشکل در سیستم فن باشد.

کنترل کیفیت آب

پارامترهای کیفیت آب باید متناسب با شرایط بهره‌برداری کنترل شوند. استفاده از برنامه مناسب تصفیه آب می‌تواند به کاهش مشکلاتی مانند رسوب، خوردگی و آلودگی بیولوژیکی کمک کند.

بررسی حوضچه و مسیرهای آب

حوضچه باید از نظر تجمع رسوب، لجن و آلودگی بررسی و در صورت نیاز تمیز شود. مسیرهای ورودی و خروجی آب نیز باید بدون گرفتگی باشند.

بهتر است نگهداری برج به‌صورت پیشگیرانه (Preventive Maintenance) انجام شود و سرویس تجهیزات تنها پس از بروز خرابی انجام نشود.

جمع‌بندی

برج خنک کننده یکی از تجهیزات مهم برای دفع حرارت و خنک‌کردن آب در سیستم‌های تهویه مطبوع و فرآیندهای صنعتی است. اساس عملکرد آن بر انتقال حرارت بین آب و هوا و در بسیاری از مدل‌ها، تبخیر بخشی از آب است.

برج‌های خنک کننده از نظر ساختار و نحوه عملکرد به انواع مختلفی مانند مدار باز، مدار بسته، جریان مخالف و جریان متقاطع تقسیم می‌شوند. هرکدام از این مدل‌ها ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند و انتخاب آن‌ها باید بر اساس شرایط پروژه انجام شود.

عملکرد نهایی برج تنها به ظرفیت اسمی آن وابسته نیست و عواملی مانند دمای حباب‌تر، دبی آب، دبی هوا، پکینگ، سیستم توزیع آب، فن، قطره گیر و کیفیت آب نقش مهمی در راندمان آن دارند.

به همین دلیل، برای انتخاب یک برج خنک کننده مناسب باید ابتدا بار حرارتی و شرایط کاری سیستم مشخص شود و سپس نوع و ظرفیت برج بر اساس اطلاعات واقعی پروژه انتخاب گردد. همچنین سرویس و نگهداری دوره‌ای برای حفظ راندمان و افزایش طول عمر تجهیزات ضروری است.

پیشنهاد نهایی: شما می توانید جهت خرید برج خنک کننده یا تجهیزات برج خنک کننده،با مشاورین فروش بامین تهویه تماس حاصل نمایید و پس از دریافت مشاوره ، با توجه به شرایط خاص محیطی، بودجه و نیازهای خود، بهترین گزینه را انتخاب نمایید.

بامین تهویه با ارائه مجموعه‌ای متنوع از تجهیزات تأسیسات، مشخصات فنی کامل محصولات و مشاوره تخصصی پیش از خرید، تلاش می‌کند فرآیند انتخاب و خرید تجهیزات سرمایشی و گرمایشی را برای مشتریان ساده‌تر و مطمئن‌تر کند.

بامین تهویه تخصصی ترین وب سایت کشور در زمینه تأسیسات
