راهنمای خرید اسپرینکلر هد برج خنک کننده

اسپرینکلر هد برج خنک کننده چیست؟

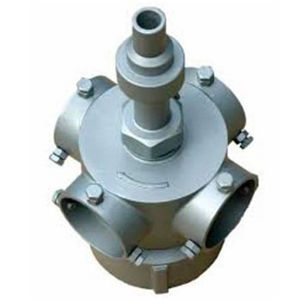

اسپرینکلر هد برج خنک کننده Cooling Tower Sprinkler Head یا همان آب پخش کن برج خنک کننده ، جهت توزیع آب در برج خنک کننده مدور بکار می رود.

اسپرینکلر هد برج خنک کننده از یک بخش ثابت و یک بخش دوار تشکیل شده است و معمولا از جنس آلومینیوم هستند و می توان آنها را از استنلس استیل ، برنج و تفلون نیز تولید کرد.

نحوه عملکرد اسپرینکلر هد برج خنک کننده

آب پخش کن برج خنک کننده به لوله ی قائم آب ورودی به برج و در مرکز برج خنک کننده نصب می شود .

 آب با فشار حداقل ۱ بار وارد اسپرینکلرشده و از مجاری های مشخص شده وارد خروجی های آب پخش کن می شود . تعداد خروجی ها با توجه به سایز لوله ورودی از ۴ تا  ۸ خروجی می باشند.

معمولا اسپرینکلر ها تا سایز ۳ اینچ دارای ۴ خروجی تا سایز ۶ اینچ دارای ۶ خروجی و در سایز های بالا تر دارای تعداد ۸ عدد خروجی هستند.

سایز لوله های خروجی با توجه به سایز و دبی ورودی متغیر است و از ۱ تا ۴ اینچ می باشد.

اتصال ورودی و خروجی در آب پخش کن برج خنک کننده به صورت فلنچی ، فشاری و یا رزوه ای است. حالت اتصال فشاری به گونه ای است که پس از نصب اتصال، پیچ نگهدارنده بسته می شود تا اتصال از محل نصب خارج نشود.

آب پخش کن چگونه می چرخد؟

آب پخش کن برج خنک کننده به واسطه فشار آب ورودی می چرخد ، هرچه فشار آب ورودی بیشتر باشد سرعت چرخش بالا تر است و بالعکس اگر فشار کم باشد دستگاه از حرکت باز می ایستد. فشار مورد نیاز گردش آب پخش کن توسط پمپ سیرکوله برج خنک کننده تامین می شود.

لوله های خروجی  اسپرینکلرهد که بازو های آب پخش کن نامیده می شوند، دارای سوراخ هایی در طول بازو هستند . در هنگام بستن این لوله ها به خروجی های اسپرینکلر باید دقت شود که روزنه های تعبیه شده روی بازو ها به سمت خلاف گردش آب پخش کن نصب شوند.

فشار عکس اعمال شده به لوله در زمان خروج آب از روزنه های بازو سبب چرخش اسپرینکلر می شود.

بهترین سرعت گردش اسپرینکلر و بازو ها در هر دقیقه بین ۵ تا ۶ بار است.

انتهای بازو ها با کپ کور بسته می شوند تا آب ورودی به آنها از روزنه های بدنه خارج شود . سایز روزنه ها با توجه به ظرفیت برج خنک کننده و سایز لوله آب پخش کن متغیر است. سوراخ های بزرگ سبب کم شدن سرعت یا عدم چرخش شده و سوراخ های کوچک سبب افت فشار وافزایش سرعت اسپرینکلر می شوند.

بازو ها معمولا از لوله های پلیکای (pvc) فشار قوی انتخاب می شوند که دارای وزن مناسب ، قابلیت سوراخکاری ،عدم رسوب پذیری و دوام بالا در برابر پوسیدگی هستند.

در برج های خنک کننده بزرگتر که وزن لوله های بازو قابل توجه است ، لوله ها توسط کابل مخصوص و تنظیم کننده به اسپرینکلر وصل می شوند تا فشار به نقطه اتصال بازو و آب پخش کن وارد نشود.

در برخی از برج های خنک کننده جهت جلوگیری از هدر رفت آب از قطره گیر های مخصوص متصل به بازو ها استفاده می شود .

کدام اسپرینکلر،آب پخش کن بهتر است؟

اسپرینکلر های آلومینیومی در برج های خنک کننده آسیب پذیر ترینند ، چرا که با تغییرات خاصیت اسیدی و بازی و تغییرات سختی آب ، واکنش داده و گاها دچار خوردگی می شوند.

انتخاب جنس اسپرینکلر با توجه به نوع کاربری ، دمای کاری ، مشخصات آب منطقه و میزان خوردگی آب انتخاب می شوند.

مشکلات آب پخش کن برج مدور

اسپرینکلرهد برج خنک کننده با توجه به اینکه قطعه متحرک است دچار آسیب می گردد، لذا بهتر است قبل از رسوب گرفتگی و گریپاژ کردن بصورت دوره ای سرویس گردد تا از حرکت باز نایستد.

اسپرینکلرهد در واقع تنها قطعه توزیع کننده آب در برج مدور است و زمانی که از کار می ایستد عملا برج خنک کننده از مدار خارج می گردد ، در حالی که در برج خنک کننده مکعبی از تعداد زیادی نازل آب پاش استفاده شده است که اگر هر کدام از آنها دچار گرفتگی شوند عملآ درصدی از راندمان تحت تاثیر قرار می گیرد و برج خنک کننده به کار خود ادامه می دهد .

استفاده از برج خنک کننده که دارای اسپرینکلر است نیازمند پمپ سیرکولاتور آب قوی تر نسبت به برج مکعبی می باشد ، چرا که اساس کار چرخش آب پخش کن برج مدور تامین فشار ورودی است ، اگر این فشار کم شود سرعت اسپرینکلر کم شده و راندمان تحت تاثیر قرار می گیرد.
