راهنمای خرید برج خنک کننده فایبرگلاس بامین تهویه

شناخت برج خنک کننده فایبرگلاس بامین تهویه

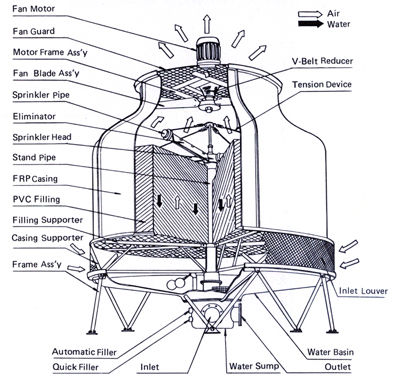

برج خنک کننده فایبرگلاس بامین تهویه در انواع مدار باز ، مدار بسته ، مدور ، مکعب ، از جنس گالوانیزه و فایبر گلاس در ظرفیت های مختلف با بالاترین راندمان ، تولید و عرضه می شود. برج خنک کننده فایبرگلاس بامین تهویه از ظرفیت حداقل 5 تن تبرید تا ظرفیت 1250 تن تبرید قابل ساخت و تحویل می باشد. برج خنک کننده فایبرگلاس که اصطلاحا باتل تایپ Butle Type نیز اطلاق می گردد دارای گردش هوای مخالف با آب Counter Flow با فن آکسیال و سیستم القایی جریان هوا (بدین معنی که هوا پس از برخورد با پروانه های فن به خارج دستگاه هدایت می گردد.)

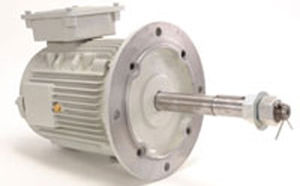

برج خنک کننده فایبرگلاس بامین تهویه در تمامی ظرفیت ها دارای الکتروموتور زیمنس (ساخت جمهوری چک ) با کلاس حرارتی F و درجه عایق بندی  IP55 می باشد.

برج خنک کننده فایبرگلاس بامین تهویه از ظرفیت 5 تن تبرید تا 150 تن تبرید امکان تحویل به صورت مونتاژ شده در محل کارخانه و یا مونتاژ درمحل پروژه را دارا می باشند به بیان دیگر می توان گفت به دلیل ابعاد دستگاه برج خنک کننده تا ظرفیت 150 تن قابلیت حمل و ارسال به صورت مونتاژ وجود دارد، اما از ظرفیت 175 تن تا 1250 تن تبرید می بایست به صورت دمونتاژ به محل پروژه ارسال گردد و در محل نصب برروی استراکچر مونتاژ گردد.


پایه های برج خنک کننده فایبرگلاس بامین تهویه تا ظرفیت 150 تن تبرید از نوع فایبر گلاس بوده و جنس بدنه برج خنک کننده به صورت یک تکه واز ظرفیت 175 تن تا 1250 تن تبرید از جنس گالوانیزه گرم با اتصال پیچ و مهره می باشد.

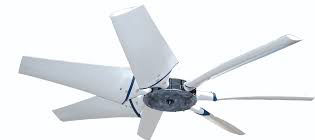

برج خنک کننده فایبرگلاس بامین تهویه دارای فن آکسیال فایبر گلاس ایرفول با هاب آلومینیومی بوده که علاوه بر صدا و لرزش پایین دارای قدرت جابجایی هوای بالایی می باشد. و با استفاده از این نوع فن صدا و لرزش به میزان زیادی کاسته شده است.

برج خنک کننده مدور نسبت به برج های مکعبی به دلیل عدم وجود سطح صاف دارای مقاومت بیشتری در برابر باد می باشد و همچنین مقاومت بالاتری در برابر ضربات احتمالی دارند. تمامی نگهدارنده های داخلی دستگاه پایه های خارجی ، نردبان ، استراکچرفن برج خنک کننده فایبرگلاس بامین تهویه از نوع گالوانیزه گرم می باشد. پکینگهای برج خنک کننده فایبرگلاس بامین تهویه از نوع پکینگ فیلم گام 19 به ضخامت 400 میکرون تهیه شده از بهترین مواد اولیه از نوع PVC که به درخواست مشتریان محترم قابل ارائه از جنس PP,PS,PE در ضخامتهای متفاوت می باشند.

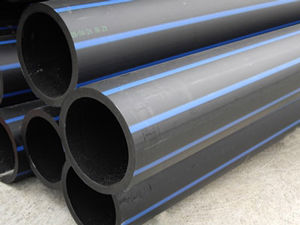

لوله های مرکزی آبرسان برج خنک کننده فایبرگلاس بامین تهویه از جنس PVC فشار قوی و یا PE به درخواست مشتریان می باشد.

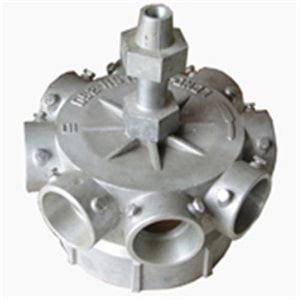

اسپرینکلر تعبیه شده در این دستگاه از کمترین مقاومت در برابر جریان آب و بهترین آلیاژ آلومینیوم تهیه شده است تا با آب بندی مناسب توزیع مناسبی را بین بازوهای انتقال ایجاد نماید.

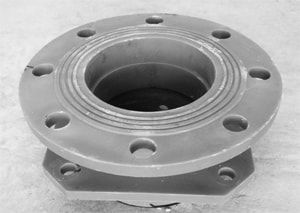

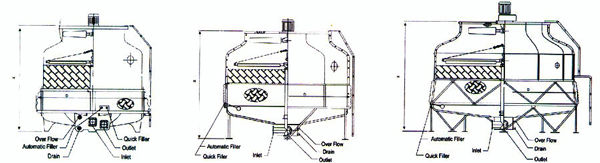

بازو های انتقال با مجاری خروجی زاویه دار، مشروط به تامین فشار ورودی به بازو توسط پمپ سیر کوله آب برج خنک کن، گردش یکنواخت و پاششی مناسب را در سطح پکینگ ها ایجاد می کنند. اتصال ورودی و خروجی برج خنک کننده فایبرگلاس بامین تهویه تا ظرفیت 150 تن تبرید از کنار دستگاه پایین و در مدل های بالا ی 150 تن تبرید به قسمت وسط و زیرین دستگاه متصل می شوند.

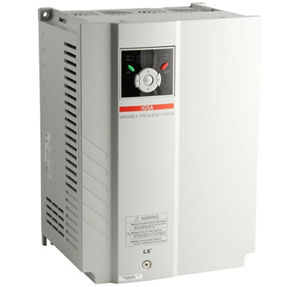

شرکت بامین تهویه این امکان را برای آن دسته از مشتریان عزیز که خواهان استفاده از دستگاه های با مصرف برق پایین تر و در عین حال کنترل دقیق تر دمای آب خروجی هستند را فراهم آورده است که از دستگاه های اینورتر دار با کنترل چند مرحله ای و تابلو برق مجزا استفاده نمایند.

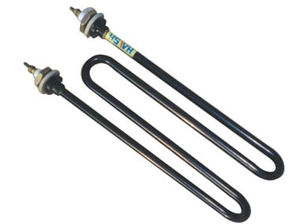

در شرایط استفاده صنعتی برج خنک کننده در فصول سرد که امکان یخ زدگی آب و آسیب رسیدن به تشتک و قطعات دیگر برج خنک کننده بسیار است، از گرم کن های الکتریکی استفاده می شود که با استفاده ازترموستات ، دمای آب را در حد تنظیم شده کنترل می نماید و از یخ زدگی و آسیب رسیدن به دستگاه جلوگیری به عمل می آید.


محل نصب و راه اندازی برج خنک کننده فایبرگلاس بامین تهویه

محل نصب و راه اندازی برج خنک کننده فایبرگلاس بامین تهویه باید از قبل توسط کارفرما از لحاظ موارد زیر مورد بررسی قرار گیرد:

1. وجود یا امکان لوله کشی با توجه به سایز لوله های ورودی و خروجی دستگاه برج خنک کننده
2. جریان هوای مناسب با توجه به استانداردهای ذکر شده در نصب
3. تحمل وزن برج خنک کننده فایبرگلاس بامین تهویه در حال کار توسط سازه
4. امکان تامین آب تغذیه برج خنک کننده فایبرگلاس بامین تهویه
5. امکان دسترسی و تعمیرات و نگهداری آسان
6. امکان دسترسی جهت جابجایی و نصب درصورت خریداری برج خنک کننده مونتاژ شده (جابجایی توسط افراد تا محل نصب ،طول بازوی جرثقیل و ...)
7. امکان انتقال قطعات برج خنک کننده فایبرگلاس بامین تهویه به محل نصب درصورت خریداری برج خنک کننده مونتاژ نشده
8. وجود امکانات الکتریکی (با توجه به نوع برق مصرفی، کابلهای انتقال برق …)
9. امکان تامین آب نرم (سختی گیری شده) توسط سختی گیر آب ورودی (ظرفیت سختی گیر باید جوابگوی تامین آب تغذیه برج خنک کننده و سایر تجهیزات باشد)

تخمین ظرفیت دبی برج خنک کننده فایبرگلاس بامین تهویه در سیستم های تهویه مطبوع

1. جهت تخمین ظرفیت دبی برج خنک کننده فایبرگلاس بامین تهویه در سیستم های تهویه مطبوع:

   3 Gpm به ازای هر تن تبرید در سیستم های تراکمی

   3.5 Gpm به ازای هر تن تبرید در سیستم های جذبی

2. مقدار آب جبرانی برج خنک کننده فایبرگلاس بامین تهویه در جدول مشخصات محصولات لحاظ شده است که به طور دقیق تر برای سیستم های تهویه مطبوع :
   برای چیلرهای گریز از مرکز          40Gpm / 1000 To

   برای چیلرهای سیلندر پیستونی         40Gpm / 1000 To

   برای چیلرهای اسکرو                  40Gpm / 1000 To

   برای چیلرهای جذبی                    80Gpm / 1000 To

3. مقدار آب زیراب کشی برج خنک کننده فایبرگلاس بامین تهویه (خروج آب تشتک و جایگزینی آب تازه )

   برای چیلرهای گریز از مرکز          10Gpm / 1000 Ton

   برای چیلرهای سیلندر پیستونی         10Gpm / 1000 Ton

   برای چیلرهای اسکرو                   10Gpm / 1000 Ton

   برای چیلرهای جذبی                    20Gpm / 1000 Ton

تخمین فضای مورد نیاز جهت نصب دستگاه برج خنک کننده فایبرگلاس بامین تهویه

تخمین فضای مورد نیاز جهت نصب دستگاه برج خنک کننده بامین تهویه که بستگی مستقیم به ارتفاع برج خنک کننده دارند به شرح زیر می باشد. برج خنک کننده با ارتفاع 5/2 متر، به ازای هر تن تبرید نیازمند سطحی به اندازه یک فوت مربع به ازای هر 50 فوت مربع از زیر بنای مفید ساختمان. برج خنک کننده با ارتفاع بالاتر از 5/2 متر، به ازای هر تن تبرید نیازمند سطحی به اندازه یک فوت مربع به ازای هر 400 فوت مربع از زیر بنای مفید ساختمان.

شرایط نصب برج خنک کننده فایبرگلاس بامین تهویه

محل نصب و جهت قرار گرفتن برج خنک کننده فایبرگلاس بامین تهویه براساس نکات زیر انتخاب می شود :

برج خنک کننده فایبرگلاس بامین تهویه باید به گونه ای نصب شود که هوا بتواند آزادانه در آن و اطرافش پخش شود. برج خنک کننده باید در فاصله ای دورتر از منابع حرارتی یا آلوده کننده نظیر دودکش ها قرار داشته باشد. حداقل این فاصله سه متر است. بهترین محل نصب برج خنک کننده در پشت بام ساختمان یا بالای اتاق محل نصب سایر تهیزات تآسیسات مکانیکی است. اگر بر در بالای بام ساختمان نصب می شود باید استحکام بام برای تحمل وزن برج خنک کننده در حال کار بررسی شود.

نصب برج خنک کننده فایبرگلاس بامین تهویه در ترازی پایین تر از کندانسور آبی یا هر دستگاه دیگری که آب خروجی از برج وارد آن می شود، باعث سر ریز شدن برج در هنگام خاموش بودن کندانسور آبی می شود. بنابراین بهتر است  حتی الامکان برج بالاتر از کندانسور آبی چیلر نصب شود. مسیر سر ریز برج خنک کننده باید به مسیر تخلیه آن متصل شده و هیچ شیری نباید در سر راه آن قرار داده شود. در برج خنک کننده فایبرگلاس بامین تهویه باید علاوه بر خط پر کن آب جبرانی (Make up) از یک پر کن آب شهری نیز استفاده نمود.

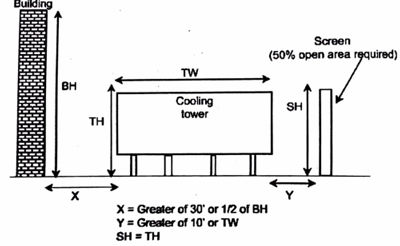

شکل زیر فواصل صحیح نصب استاندارد برج خنک کننده فایبرگلاس را نشان می دهد :

گارانتی و خدمات پس از فروش برج خنک کننده فایبرگلاس بامین تهویه

برج خنک کننده فایبرگلاس بامین تهویه دارای 5 سال گارانتی بدنه و 2 سال کارانتی قطعات داخلی و 10 سال خدمات پس از فروش تحت پوشش شرکت بامین تهویه می باشد.

مشاوره و فروش برج خنک کننده فایبرگلاس بامین تهویه

با سپاس از اعتماد شما ، شرکت بامین تهویه بعنوان سازنده و ارائه کننده انواع برج خنک کننده مدور و برج خنک کننده مکعبی در ظرفیت های متفاوت این امکان را برای مشتریان محترم فراهم آورده تا با در نظر گرفتن شرایط پروژه ، کیفیت متریال و تجهیزات ، برج خنک کننده رابه انتخاب خود برگزینند. تحویل و ساخت برج خنک کننده فایبرگلاس بامین تهویه طبق سفارش مشتریان محترم طی کوتاه ترین زمان ممکن با بالاترین کیفیت قابل ساخت و ارائه می باشد.

مونتاژ برج خنک کننده فایبرگلاس بامین تهویه در محل پروژه از ظرفیت 175 تا 1250 تن تبرید به عهده این شرکت می باشد. نصب و راه اندازی برج خنک کننده فایبرگلاس بامین تهویه در هر ظرفیت به عهده خریداران محترم می باشد. اجرای فونداسیون دستگاه برج خنک کننده به عهده کارفرمایان محترم می باشد. ارائه نقشه های فونداسیون برج خنک کننده به عهده شرکت بامین تهویه می باشد.
