راهنمای خرید داکت اسپلیت

داکت اسپلیت چیست؟

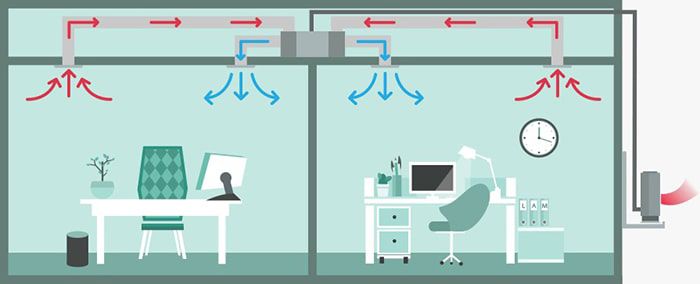

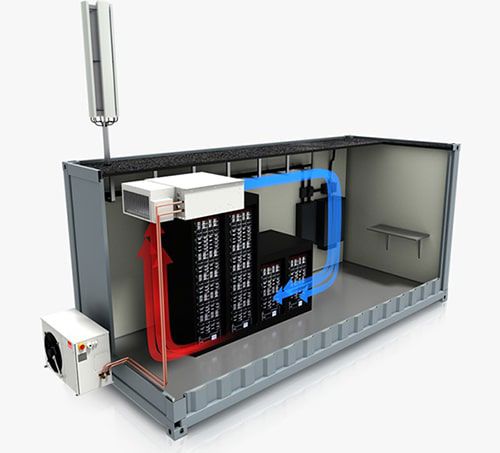

داکت اسپلیت Ducted Split Air Condition در واقع همان کولر گازی است که از ظرفیت 18000 به بالا تولید میشود و با بهره گیری ازالکترو فن قوی تر در پنل داخلی امکان کانال کشی در سقف یا دیوار کاذب را مهیا می سازد .

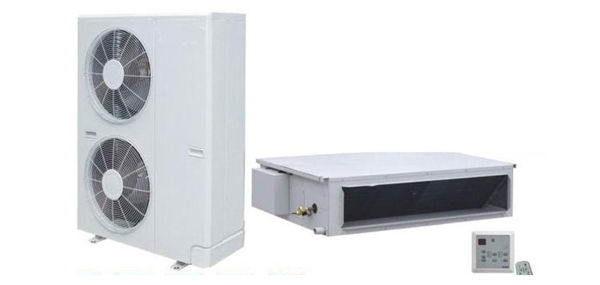

این دستگاه از دو بخش یونیت خارجی و یونیت داخلی تشکیل شده است که یونیت خارجی آن باید در ارتفاع و فاصله افقی متناسب با ظرفیت و نوع آن نصب گردد تا کارایی مناسب را داشته باشد.

انواع داکت اسپلیت

دستگاه هایی که در ایران مورد استفاده قرار می‌گیرند تماما به صورت سقفی هستند. در تعداد انگشت شماری از پروژه‌ها از دستگاه‌های پنل عمودی که داخل دیوار و یا داکت قرار می گیرند استفاده شده است که کانال آنها پس از خروج از دستگاه به داخل سقف کاذب هدایت شده و مانند مدل سقفی توزیع می‌شود. مدل عمودی دستگاه داکت اسپلیت در ایران استفاده و تولید نمی‌شود و واردکنندگان هم این دستگاه‌ها را وارد نمی کنند.
داکت اسپلیت ها در انواع اینورتر دار و بدون اینورتر تولید می شوند. اغلب مدل های اینورتر دار با گاز مبرد R410 تولید می‌شوند.
مدل های بدون اینورتر این دستگاه با گاز مبرد R410 و 22R تولید می‌شوند.
مدل دیگری از این دستگاه در نوع حاره‌ای یا گرمسیری یا همان داکت اسپلیت تروپیکال است که اغلب با گاز مبرد 22R عمل می‌کنند.

طرز کار داکت اسپلیت

داکت اسپلیت دارای یک سیکل تبرید تراکمی است که در برخی مدل ها تواما بصورت هیت پمپ ( گرمایشی ) هم تولید می گردد . با توجه به استهلاک و میزان انرژی برق مصرفی ، استفاده از سیستم گرمایش هیت پمپ در این دستگاه به صرفه نیست و به جای آن از کویل حرارتی آبگرم در دستگاه استفاده می گردد که از آب گرم پکیج یا موتورخانه استفاده می کند.کویل آبگرم در برخی برند ها بصورت کارخانه ای روی دستگاه و در برخی دیگر بصورت جدا گانه عرضه می شود .آب گرم مورد نیاز گرمایش کویل آبگرم داکت اسپلیت از آب گرم تولیدی پکیج حرارتی یا موتور خانه ی مرکزی تاثیر می گیرد .

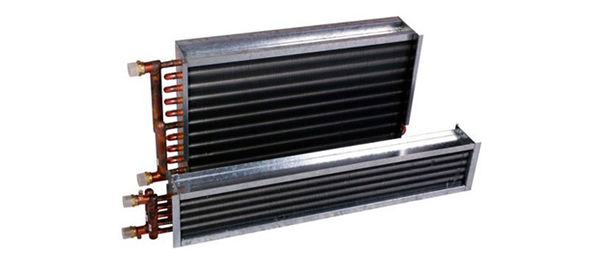

معمولا کویل این دستگاه از نوع مسی دو یا سه ردیفه با فین آلومینیومی می باشد. که با توجه به ظرفیت دستگاه ابعاد سطح حرارتی و ابعاد کویل متفاوت خواهد بود .

این دستگاه ها که در دو نوع اینورتردار و معمولی تولید می شوند . در نوع اینورتر دار، توان و قدرت کارکرد دستگاه با توجه به دمای ست شده و دمای حسگر داخل مشخص خواهد شد . بصورتی که فرمان ارسالی از ترموستات به اینورتر سبب تغییر فرکانس برق ورودی به کمپرسور میشود و به طبع آن تعداد دور و قدرت کمپرسور نیز بسته به نیاز محیط متفاوت خواهد بود .

پیشنهاد مطالعه : راهنمای استفاده از داکت اسپلیت

قطعات داکت اسپلیت

این دستگاه مانند سایر تجهیزات سرمایش تبخیری از کندانسور، کمپرسور، اواپراتور، سیستم انبساط و سیستم کنترل و ... تشکیل شده است.

کندانسور داکت اسپلیت

کندانسور داکت اسپلیت از لوله های مسی با فین پلیت آلومینیومی یا گلدن فین تولید می‌شود که دارای یک یا دو فن جهت انجام انتقال حرارت می باشد. پروانه فن کندانسور به جهت صدای کمتر و قدرت هوادهی بالاتر به صورت بایونیک تولید می‌شود. الکتروموتورهای به کار رفته در کندانسور معمولاً به صورت DC هستند.

کمپرسور داکت اسپلیت

کمپرسور داکت اسپلیت در ظرفیت های پایین از نوع روتاری و در ظرفیت های بالاتر از نوع اسکرال می باشد. کمپرسور این دستگاه ها به صورت دور ثابت و یا دور متغیر طراحی می‌شوند. کمپرسور این دستگاه تا ظرفیت ۳۶۰۰۰ از نوع تک فاز و در ظرفیت‌های بالاتر از نوع سه فاز هستند. البته برخی از برندها از کمپرسورهای تک فاز در ظرفیت های ۴۵۰۰۰ و ۵۴۰۰۰ هم استفاده می‌کنند.

ترموستات داکت اسپلیت

ترموستات داکت اسپلیت روی دیوارهای داخلی به گونه‌ای که باد مستقیم و نور خورشید به آنها نخورد نصب می‌شوند. با حسگر دمای محیط به دستگاه دستور کار یا توقف می‌دهد. بسیاری از این دستگاه‌ها دارای ترموستات های هوشمند با کنترل از راه دور هستند. ارتفاع نصب برای فرمان صحیح و دستگاه ترموستات ١۵٠ سانتی متر از کف است.
ترموستات های این دستگاه دارای قابلیت انتخاب حالت سرما و گرما هستند که برای فصل گرما فقط یونیت داخلی کار می کند و فن هوا را از روی کویل گرم عبور می دهد و فضا را گرم می کند.

آیا می دانید  از بین تمامی محصولات در زمینه  تهویه مطبوع ، هواساز یکی از  پرکاربرد ترین و قدرتمند ترین دستگاه ها به شمار می رود؟  دستگاه هواساز  متناسب با نیاز خود را  از بامین تهویه خریداری نمایید.
جهت مشاهده راهنمای خرید و  فروش هواساز به لینک زیر مراجعه نمایید
فروش هواساز

سیم کشی داکت اسپلیت

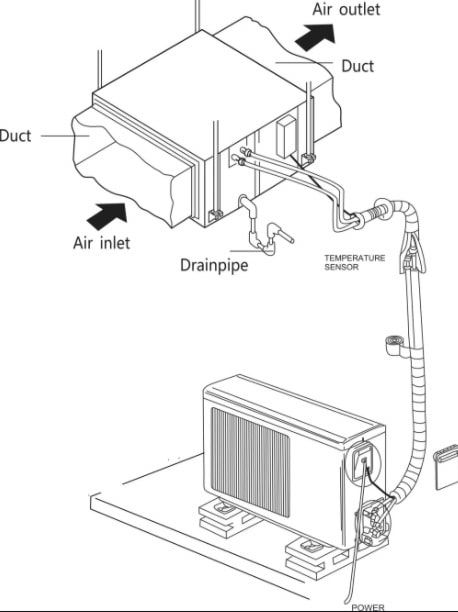

داکت اسپلیت از دو قسمت اصلی تشکیل شده است: واحد داخلی (Indoor unit) و واحد خارجی (Outdoor unit)

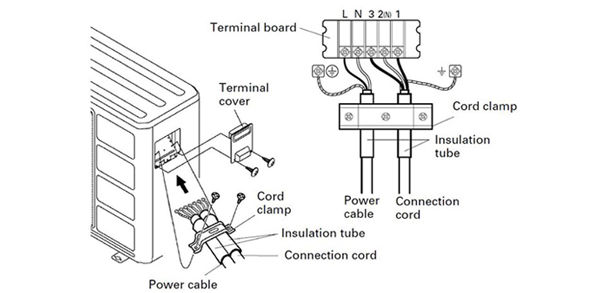

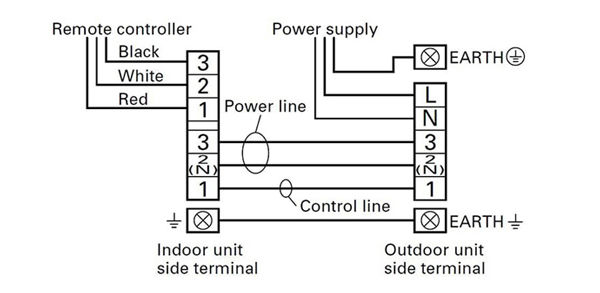

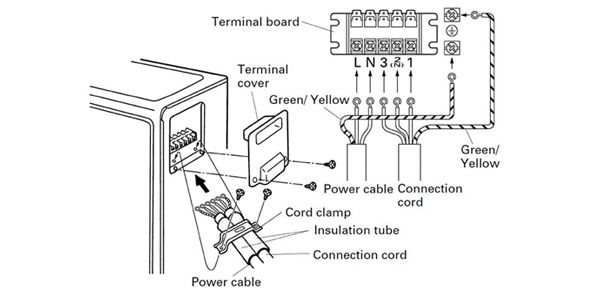

به منظور اتصال سیم های برق داکت اسپلیت باید برق تغذیه اصلی را به واحد خارجی(Outdoor unit)  متصل کرده و سپس کابل ارتباطی یونیت خارجی به یونیت داخلی را متصل نمود. در شکل زیر نمونه ای از اتصال سیم ها به ترمینال های یونیت خارجی و یونیت داخلی نشان داده شده است.

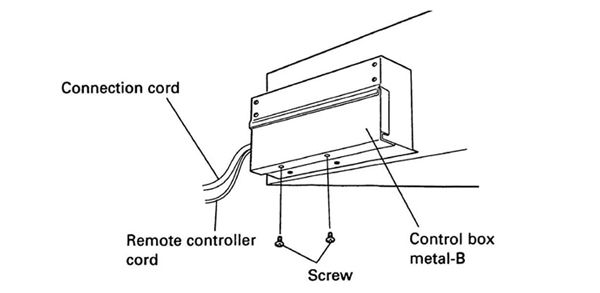

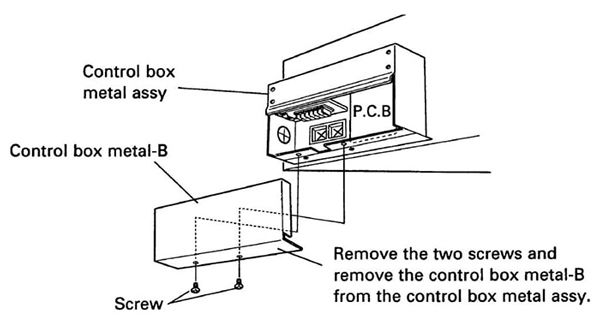

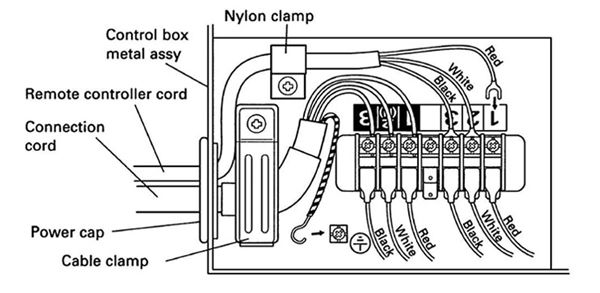

برای اتصال سیم های یونیت داخلی ابتدا کاور جعبه برق را باز کرده سپس کابل ریموت دیواری و کابل ارتباطی یونیت خارجی به یونیت داخلی را در محل ترمینال های مربوطه با استفاده از اتصال سر سیم مناسب نصب میکنیم در شکل زیر نمونه ای از اتصال سیم ها به ترمینال های یونیت داخلی نشان داده شده است.

در مسیر کابل اصلی برق متصل شده به یونیت خارجی از کلید و فیوز قطع کننده مناسب استفاده می‌شود. پس از اطمینان از نصب صحیح سیم ها در ترمینال‌های یونیت داخلی و خارجی کلید اصلی برق دستگاه را در حالت وصل قرار داده و سپس اقدام به راه‌اندازی آن می نماییم.

مصرف برق داکت اسپلیت

این دستگاه ها در نوع  تک فاز دارای مصرف برق بالا هستند. برای مثال یک دستگاه ۳۶۰۰۰ معادل ۱۵ آمپر مصرف می‌کند. در دستگاه های داکت اسپلیت باید سعی شود از نوع اینورتر دار استفاده شود. در مدل های سه فاز چون آمپر مصرفی بین سه فاز تقسیم می‌شود می‌توان گفت نسبتاً بهینه تر هستند برای مثال ظرفیت ۴۸۰۰۰ سه فاز روی هر فاز حدود ۷ آمپر می کشد.
استفاده از کویل گرمایی در این دستگاه سبب کاهش مصرف برق و خاموش ماندن کمپرسور در فصل سرما می شود. و گرمایش از طریق آبگرم ورودی به کویل، از موتورخانه یا پکیج تامین می‌شود.

تفاوت اسپلیت و داکت اسپلیت

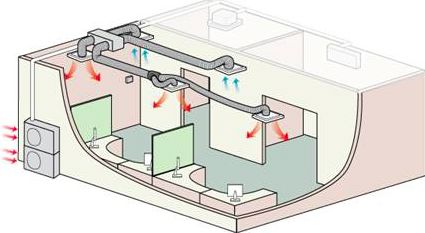

کولر گازی اسپلیت تنها برای تهویه محیطی است که دستگاه در آن نصب شده است اما داکت اسپلیت ها دارای قدرت بالاتر برای کانال کشی و تهویه چند فضا مانند چند اتاق خواب و فضای سالن هستند.
کولر گازی اسپلیت دارای پنل داخلی دکوراتیو برای نصب در محیط است و پنل آن رویت می شود. در صورتیکه داکت اسپلیت دارای پنل داخلی دکوراتیو نیست و معمولاً زیر سقف کاذب نصب می‌شود تا رویت نشود. هوای خروجی از پنل داخلی داکت اسپلیت به وسیله کانال کشی به فضاهای مختلف راه پیدا می کند.
فن یونیت داخلی اسپلیت ها از نوع فن های تانژانت با طول زیاد و قطر کم است که قدرت پرتاب کمتری را برای جریان هوا در محیط دارند اما فن داکت اسپلیت ها دارای قطر بیشتر و طول کمتر برای ایجاد هد و هوادهی بیشتر هستند.
اسپلیت دیواری در بزرگترین سایز دارای ظرفیت ۳۶۰۰۰  بی تی یو است اما داکت اسپلیت ها تا ظرفیت ۹۰۰۰۰ بی تی یو تولید می‌شوند.
تفاوت دیگر اسپلیت ها و داکت اسپلیت ها در قدرت موتور و امکان طول بیشتر لوله کشی داکت اسپلیت ها نسبت به اسپلیت هاست.
از دیگر تفاوت‌های اسپلیت و داکت اسپلیت در سیستم کنترلی آن است. کولر گازی اسپلیت مستقیماً با ریموت کنترل و پنل داخلی کنترل می شود اما داکت اسپلیت ها چون قابل رویت نیستند دارای یک کنترلر دیواری هستند که یا به صورت دستی یا با ریموت کنترل تنظیم می شوند.
سیستم گرمایش اسپلیت ها قابلیت نصب کویل گرمایش را ندارد اما داکت اسپلیت ها دارای امکان نصب کویل گرمایشی جهت اتصال به پکیج یا موتورخانه هستند که در نتیجه در فصل سرما می توان از گرمایش ارزان قیمت به وسیله سوخت‌های فسیلی بهره برد و از استهلاک دستگاه با عدم نیاز به کارکرد کمپرسور در فصل سرما کاست.

بیشتر بخوانید : تفاوت چیلر و داکت اسپلیت​

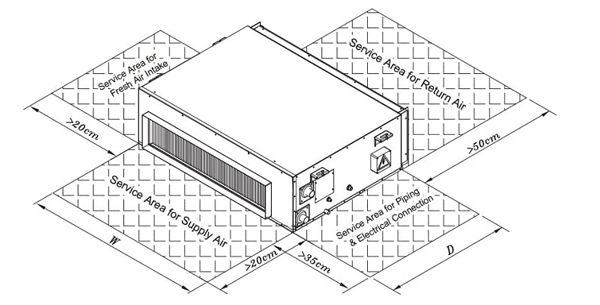

خرید و نصب دستگاه داکت اسپلیت

با توجه به حساسیت و دقت مورد نیاز در خرید و نصب داکت اسپلیت بهتر است قبل از هر گونه اقدامی و بعد از مشخص شدن برند مورد نیاز از شرکت مورد نظر در خواست کارشناسی از محل شود تا با توجه به نظر کارشناس و موقعیت پروژه تعداد و ظرفیت دستگاه مشخص گردد .

در بسیاری از برند ها در ظرفیت های بالای 36000 دستگاه ها بصورت سه فاز هستند لذا در صورت عدم دسترسی به برق سه فاز در واحد های بزرگ تر از دویا چند دستگاه با ظریفت پایین تر و تک فاز استفاده می شود .

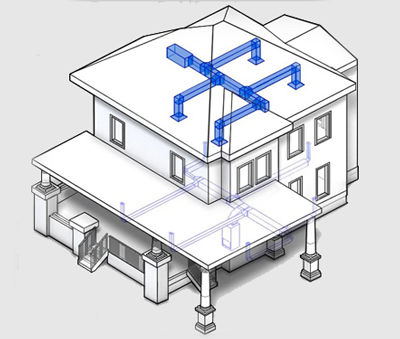

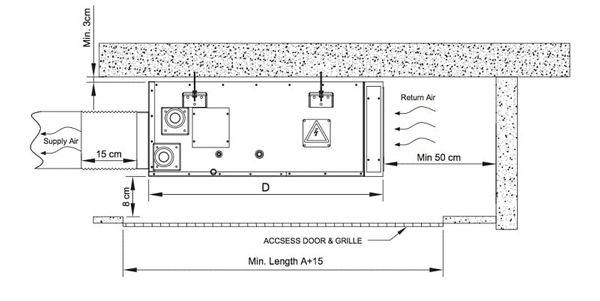

این دستگاه ها باید توسط ساپورت هایی در سقف کاذب مهار شوند و کانال کشی از محل استقرار دستگاه تا محل خروجی هوا به وسیله کانال هایی فلزی – پیش ساخته و یا فلکسی بل عایق دار باید انجام گردد .

کانال کشی داکت اسپلیت

ابعاد کانال کشی و اصول اجرایی و جنس کانال تاثیر بسزایی در کارایی ، طول عمر و صدای داکت اسپلیت خواهد داشت.

کانال کشی دستگاه ها باید توسط افراد متخصص طبق نقشه ها اجرا گردد و توسط ناظر شرکت مورد نظر تایید گردد .

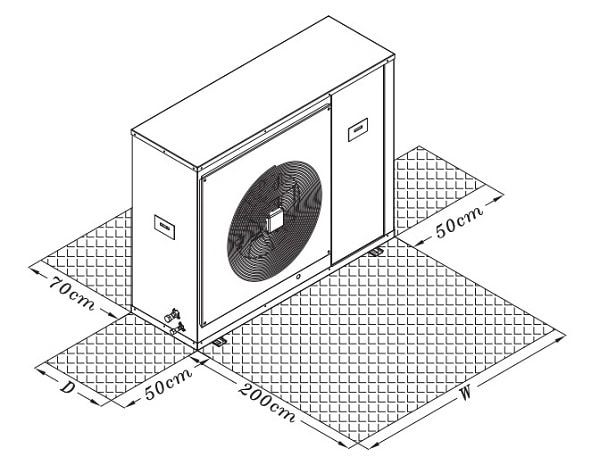

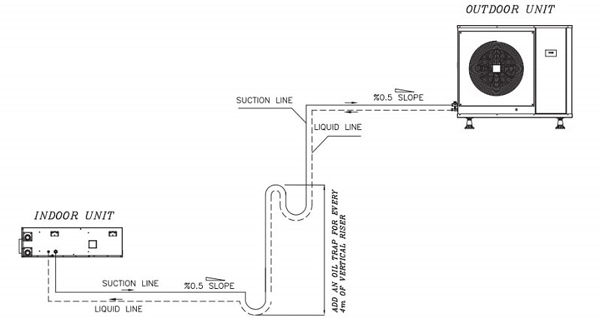

حد فاصل بین یونیت داخلی و خارجی نباید از متراژ مورد تایید شرکت بیشتر باشد در اینصورت ظرفیت دستگاه باید افزایش یابد و یا اینکه محل استقرار یونیت خارجی دستگاه تغییر کند . ( یونیت خارجی دستگاه باید در محلی نصب گردد که دارای فضای مناسب جهت استقرار و گردش هوا انتقال حرارتی را داشته باشد .)

سیستم کنترل دستگاه داکت اسپلیت که معمولا بصورت دیواریست، باید در شرایط زیر نصب گردد :

1. در ارتفاع 140 تا 150 سانتی متری دیوار
2. به دور از نور مستقیم آفتاب
3. بر روی دیوار های داخلی ( عدم انتقال حرارت با پشت دیوار )
4. در معرض هوای خروجی دستگاه و در معرض سایر تجهیزات سرمازا یا گرمازا نباشد .
5. حتی الامکان در نزدیکی دستگاه نصب گردد .

در نصب و را اندازی ، هزینه های شاسی کشی و کانال کشی سوراخ کاری و برشکاری و کابل کشی به عهده مشتریان محترم می باشد.

مزایای داکت اسپلیت

1. عدم اشغال فضای زیاد مانند : چیلر ، دستگاه های فن کویل ، رادیاتور ها و ...
2. عدم وجود لوله کشی آب سرمایش و گرمایشی در ساختمان برخلاف سیستم فن کویل و رادیاتور
3. سیستم تهویه مطبوع مجزا برای هر واحد
4. هزینه های اولیه پایین تر نسبت به سیستم چیلر و فن کویل
5. امکان نصب در ساختمان های با کاربری های متفاوت اداری ، تجاری ، مسکونی ، تفریحی و ...
6. حذف کانال کشی هایی عمومی در ساختمان و استفاده بهینه از زیر بنای ساختمان
7. قرار گرفتن دستگاه در دیوار یا سقف کاذب و عدم رویت آن در ساختمان
8. امکان اجرای کانال کشی هوای تاز بر خلاف سیستم های رادیاتور ، کولر گازی ، اسپلیت و ...
9. قابلیت برنامه ریزی های هفتگی و ماهانه در برخی مدل ها

معایب داکت اسپلیت

1. ​عدم کنترل صحیح دمای هر اتاق به دلیل یکپارچه بودن سیستم تهویه در یک واحد ساختمانی.
2. عدم امکان کنترل ظرفیت زمانی که از فضای سالن استفاده نمی‌شود. مثال: زمان خواب که یک یا دو اتاق خواب استفاده می‌شود کمپرسور دستگاه باید روشن و خاموش شود.
3. نیاز به کانال کشی در سقف برای انتقال هوا به اتاق ها از محل نصب دستگاه.
4. نیاز به ایجاد و نصب دریچه خروج هوا و مکش دستگاه.
5. نیاز به محل نصب پنل خارجی روی تراز روی بام، حیات و ...
6. صدای دستگاه به نسبت زیاد است. به دلیل اینکه در بسیاری از واحدهای مسکونی و اداری از یک دستگاه استفاده می شود که دارای فن بزرگتر برای تامین هوا هستند.
7. عدم امکان کنترل ظرفیت هوادهی با بستن دریچه اتاق، فشار در دریچه های دیگر بیشتر می شود.

محاسبه سرانگشتی دستگاه داکت اسپلیت

جهت انتخاب این دستگاه با توجه به دو فصل بودن این دستگاه می بایست این سیستم بر اساس ظرفیت سرمایش مدل گردد . برای این کار متراژ کل فضای مورد نظر را باتوجه به ارتفاع نرمال در عدد 400 تا 600 ضرب کرده و ظرفیت تقریبی دستگاه بدست می آید .

معمولا ظرفیت این دستگاه بر اساس تن تبرید لحاظ می شود که هر 12000 بی تی یو بر ساعت ظرفیت برودتی معادل یک تن تبرید است .

برای مثال در یک ساختمان 120 متری که دارای ارتفاع نرمال در شرایط آب و هوای نرمال قرار دارد و میزان ظرفیت برودتی مورد نیاز دستگاه معادل 48000 بی تی یو بر ساعت معادل 4 تن تبرید است .

در بسیاری از ساختمان ها برق سه فاز برای اینگونه واحد ها در نظر گرفته نمی شود . لذا یا باید از دستگاه هایی با برند های دیگر استفاده کرد که در این ظرفیت از نوع تک فاز داشته باشند و یا اینکه فضاها را تفکیک کرده و از دو یا چند دستگاه با ظرفت پایین تر استفاده نمود .

بهترین برند داکت اسپلیت

بهترین برند داکت اسپلیت در بازار ایران میتسوبیشی، اجنرال، ال جی، سامسونگ، تراست و ... هستند. کمپرسور این دستگاه قلب دستگاه است. بسیاری از برندهای دیگر چینی و ایرانی از کمپرسورهای برند میتسوبیشی، کاوازاکی، سانیو،  GMCC ، توشیبا، ال جی و سامسونگ استفاده می کنند.

قیمت داکت اسپلیت

قیمت داکت اسپلیت به ظرفیت، برند و اینورتر دار یا بدون اینورتر بودن دستگاه بستگی دارد. معمولا برندهای معتبر به دلیل کیفیت قطعات و خدمات بهتر دارای قیمت های بالاتر هستند. نوع اینورتر این دستگاه به دلیل افزایش قیمت کمپرسور دارای قیمت تمام شده بالاتر است.

گارانتی دستگاه داکت اسپلیت

دستگاه‌های داکت اسپلیت در برندهای مختلف دارای شرایط گارانتی متفاوت هستند که تماما توسط پرسنل مجاز نصب و گارانتی می شوند . معمولا دستگاه های داکت اسپلیت دارای 5 سال ضمانت کمپرسور و 2 سال ضمانت قطعات می باشند .
