حرارت مرکزی و گرمایش

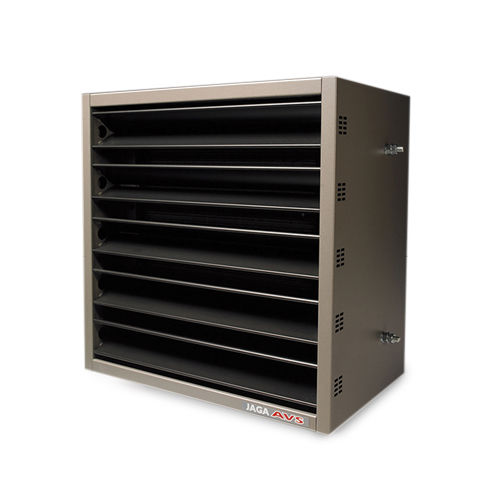

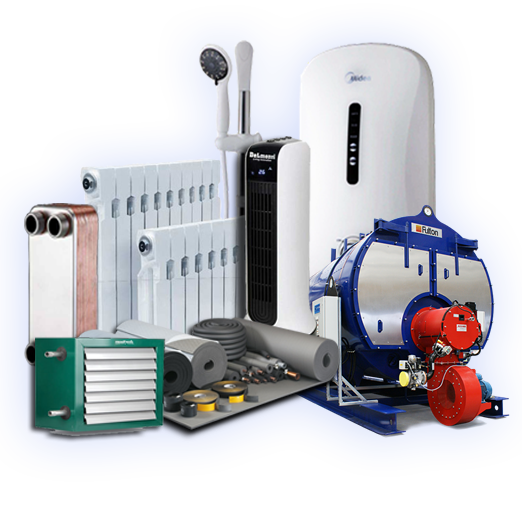

تجهیزات حرارت مرکزی به مجموعه لوازم مورد استفاده در سیستم موتورخانه مانند دیگ آبگرم، مشعل، دیگ بخار، مبدل حرارتی، پمپ سیرکوله، منبع انبساط و همچنین تجهیزات گرمایشی مورد استفاده در واحدها مانند فن کویل، رادیاتور، یونیت هیتر ،حوله خشک کن و... می باشد. مجموعه سیستم حرارت مرکزی به وسیله لوله کشی رفت و برگشت از موتورخانه به تجهیزات گرمایش داخل واحدها منتقل میشود و سیال واسط که معمولاً آب سخت گیری شده است به وسیله پمپ های متناسب با هد ودبی  مجموعه بین تجهیزات، جهت انتقال حرارت ، جریان پیدا می کند. آب در داخل دیگ موتورخانه گرم شده و به وسیله پمپ سیرکولاتور موتورخانه به سمت رادیاتورها جریان میابد. تجهیزات اصلی در سیستم حرارت مرکزی شامل دیگ، مشعل، تولیدکننده آب گرم مصرفی، پمپ سیرکوله، یونیت های گرمایشی داخل واحد ها هستند.

تجهیزات حرارت مرکزی به مجموعه لوازم مورد استفاده در سیستم موتورخانه مانند دیگ آبگرم، مشعل، دیگ بخار، مبدل حرارتی، پمپ سیرکوله، منبع انبساط و همچنین تجهیزات گرمایشی مورد استفاده در واحدها مانند فن کویل، رادیاتور، یونیت هیتر ،حوله خشک کن و... می باشد. مجموعه سیستم حرارت مرکزی به وسیله لوله کشی رفت و برگشت از موتورخانه به تجهیزات گرمایش داخل واحدها منتقل میشود و سیال واسط که معمولاً آب سخت گیری شده است به وسیله پمپ های متناسب با هد ودبی  مجموعه بین تجهیزات، جهت انتقال حرارت ، جریان پیدا می کند. آب در داخل دیگ موتورخانه گرم شده و به وسیله پمپ سیرکولاتور موتورخانه به سمت رادیاتورها جریان میابد. تجهیزات اصلی در سیستم حرارت مرکزی شامل دیگ، مشعل، تولیدکننده آب گرم مصرفی، پمپ سیرکوله، یونیت های گرمایشی داخل واحد ها هستند.

به منظور تکمیل اطلاعات مشتریان عزیز، توضیحات جامع و تخصصی در ارتباط با خرید محصولات حرارت مرکزی و گرمایش در زیر به تفصیل بیان شده است.

1. دیگ موتورخانه حرارت مرکزی
2. مشعل موتورخانه در حرارت مرکزی
3. پمپ سیرکوله موتورخانه
4. مخزن آب گرم مصرفی، مبدل آبگرم مصرفی
5. منبع کویل دار موتورخانه حرارت مرکزی
6. منبع دوجداره موتورخانه
7. مبدل حرارتی آب گرم مصرفی در موتورخانه مرکزی
8. منبع انبساط موتورخانه گرمایش
9. سیستم های گرمایشی مستقل

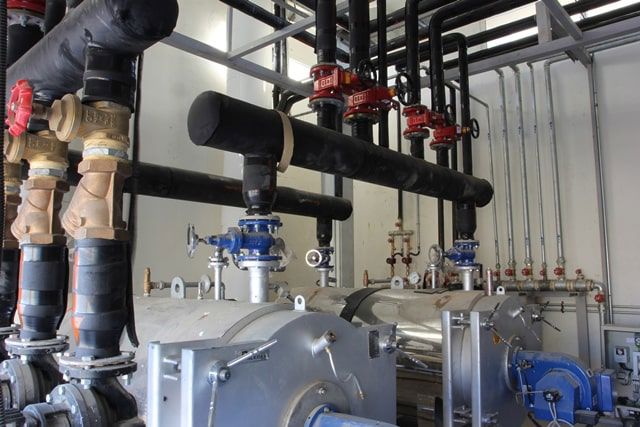

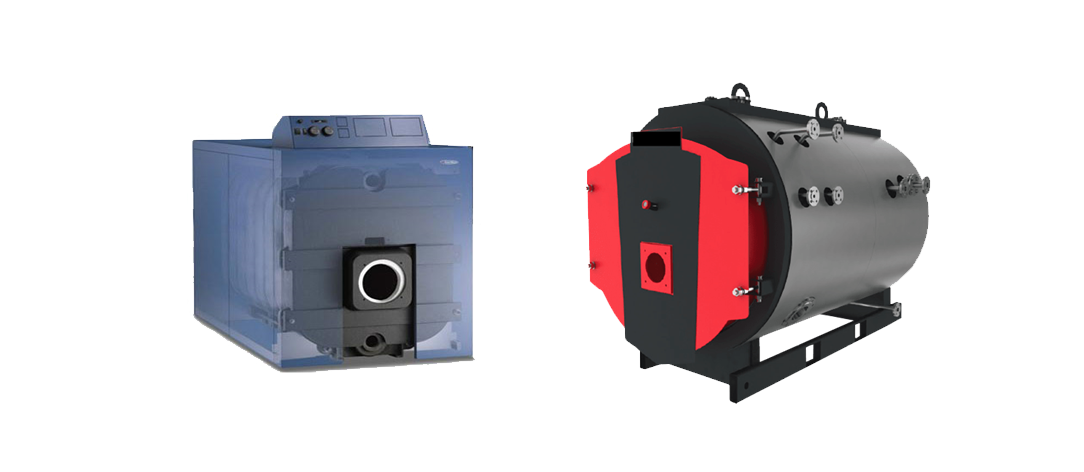

دیگ موتورخانه حرارت مرکزی

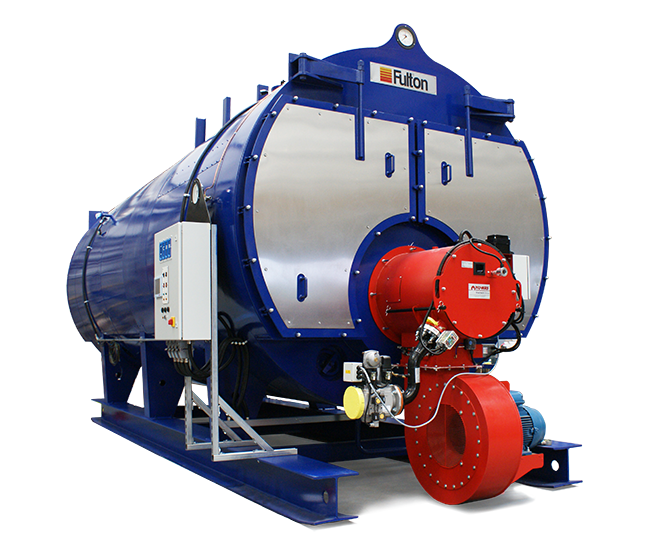

دیگ حرارت مرکزی که می تواند دیگ بخار و دیگ آبگرم باشد نقش اصلی را در تاسیساتحرارتی  ایفا میکند. طبق طراحی و نیاز مجموعه از دیگ بخار یا دیگ آبگرم با فشار کاری مناسب استفاده میشود.
دیگ آبگرم بیشترین کاربرد را در سیستم تاسیسات حرارت مرکزی دارد. ودر انواع دیگ فولادی شعله برگشتی، دو پاس، سه پاس و دیگ چدنی تک پاس و سه پاس تولید و عرضه میشوند. فشار کاری دیگ آب گرم از۲ تا ۲۵ بار متفاوت است که با توجه به ارتفاع ساختمان فشار کاری دیگ محاسبه می گردد.
ظرفیت حرارتی دیگ حرارت مرکزی طبق متراژ ساختمان یا طبق ظرفیت حرارتی فضای مورد گرمایش محاسبه می شود.
 تعداد مصرف کنندگان آبگرم مصرفی، دمای هوای منطقه، اقلیم آب و هوایی، تأسیسات جانبی مانند استخر و جکوزی و… در ظرفیت حرارتی دیگ موتورخانه موثر هستند.

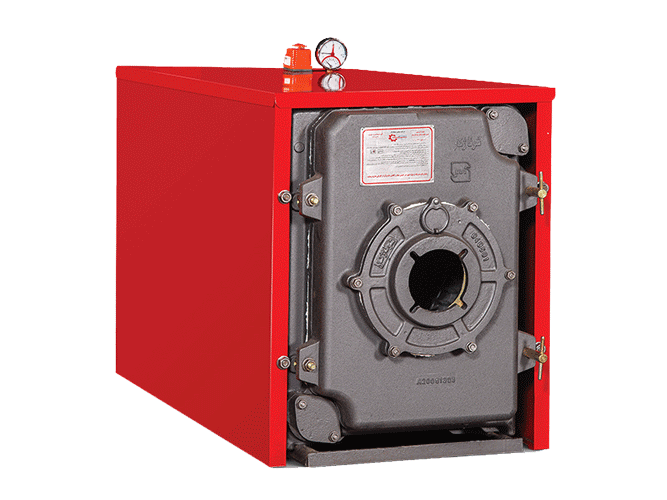

پرکاربردترین نوع دیگ آبگرم انواع دیگ فولادی و چدنی هستند. دیگ فولادی در کارخانه به صورت یکپارچه به وسیله جوشکاری صفحات و بدنه و لوله ها تولید می شوند اما دیگ چدنی به صورت پره های مجزا و ریخته گری در کارخانه  تولید و بصورت دمونتاژ به همراه قطعات جانبی تحویل می گردد.

*** دیگ چدنی در محل پروژه و توسط تکنسین مجاز نصب و مونتاژ میشود.

اینکه نوع سوخت مصرفی گاز و گازوئیل یا  LPG باشد در نوع و ظرفیت دیگ تغییری حاصل نمیشود، بلکه مشعل دستگاه باید به گونه ای انتخاب گردد که با سوخت موردنظر سازگاری داشته باشد.

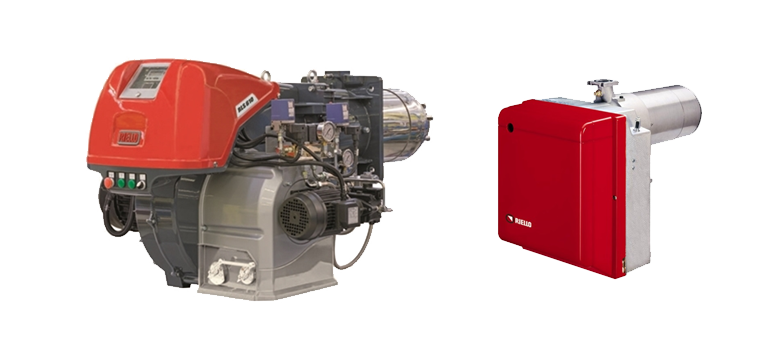

مشعل موتورخانه در حرارت مرکزی

زمانی که بار حرارتی مورد نیاز گرمایش وبار حرارتی مورد نیاز برای تولید آب گرم مصرفی، گرمایش استخر و جکوزی و… محاسبه شود می توانیم با ضرایب مناسب ظرفیت دیگ و مشعل مورد نظر را محاسبه کنیم. معمولا مشعل باید حدود 10 درصد بالاتر از ظرفیت دیگ  انتخاب گردد.
مشعل در حرارت مرکزی معمولاً با سوخت گاز طبیعی ، گازوئیل و در برخی مناطق و پروژه با گاز LPG کار میکند. مشعل باید قابلیت کارکردن با سوخت یا سوخت های مورد نظر را داشته باشد.
یک مشعل گازی دارای قطعاتی نظیر الکتروموتور، فن، شیر برقی گاز،  شعله پخش کن، سیستم جرقه زن، کنترل کننده های فشارهوا و گاز، دمپر هوا، بدنه مشعل و سیستم رله و بخش الکترونیک و بخش کنترل شعله) میله یون( و.. است.

گاز شهری و گاز مایع یا گازوئیل در مشعل با مقدار مشخصی هوا ترکیب میشود و به وسیله سیستم جرقه زن مشتعل میشود.
مشعل از ترموستات روی دیگ دستور می گیرد و زمانی که دمای آب داخل دیگ که از ساختمان برمیگردد به حد تنظیمی ترموستات رسید مشعل روشن میشود و بعد از گرم شدن با دستور ترموستات خاموش میشود .
تناسب ظرفیت مشعل و دیگ سبب جلوگیری از اتلاف انرژی، جلوگیری از تولید صدای ناهنجار، جلوگیری از کارکرد مداوم مشعل و عدم آسیب به دیگ و افزایش طول عمر دیگ و مشعل میشود.
مشعل ها در ظرفیت های بالاتر از ۵۰۰ هزارکیلوکالری برساعت  نیاز برق سه فاز دارند. لذا در انتخاب مشعل باید دقت کافی به نوع سوخت و نوع برق مصرفی و اندازه گلویی مشعل و نوع برند و خدمات و قطعات به کار رفته در آن اعمال گردد.

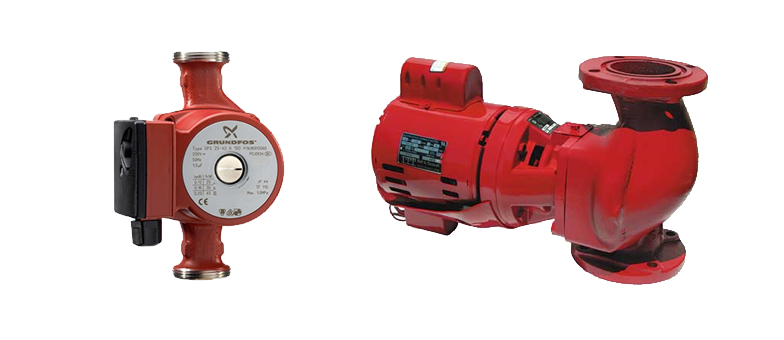

پمپ سیرکوله موتورخانه

پمپ سیرکوله در موتورخانه های کوچک از نوع خطی inline و در موتورخانه های بزرگتر از نوع زمینی انتخاب میشود. معمولاً پمپ سیرکولاتور با دور پایین (1400 rpm ) انتخاب می گردد تا لرزش و صدای کمتری تولید کند.
پمپ سیرکوله طبق دو مولفه هد و دبی انتخاب میشود.هد پمپ بر اساس فاصله دور ترین وسیله گرمایش) رادیاتور یا فن کوئل یا.... )از دیگ محاسبه می شود.
دبی پمپ طبق ظرفیت گرمایی کلی سیستم محاسبه می شود با داشتن اعداد هد و دبی به جداول یا دیاگرام های انتخاب پمپ مراجعه و پمپ مورد نظر را انتخاب می کنیم.

پمپ سیرکوله در موتورخانه باید توانایی سیرکولاسیون آب گرم یا آب سرد را در دورترین مسیر داشته باشد و علاوه بر غلبه بر فشار لوله کشی و دیگ و رادیاتورها ،دبی مورد نظر را تامین کند.
پمپ سیرکوله در ظرفیت های پایین از نوع تک فاز و در ظرفیت ها و توانایی های بالاتر از نوع سه فاز انتخاب میشود.
پمپ سیرکولاسیون موتورخانه از ترموستات جداری که روی لوله برگشتی آب از ساختمان نصب می شود دستورمی گیرد.
پمپ سیرکولاتور خطی در انواع کوپلینگ دار با واسطه، بدون واسطه، کامپکت، تک دور، سه دور، ۱۴۰۰ دور، ۳۰۰۰ دور، با نشیمن زمینی دیواری و ... تولید و عرضه می گردد.

مخزن آب گرم مصرفی، مبدل آبگرم مصرفی

 در موتورخانه حرارت مرکزی برای تولید آبگرم مصرفی ازمنبع کویل دار، منبع دوجداره، مبدل حرارتی صفحه ای یا لوله ای  استفاده می گردد. آبگرم تولید شده توسط دیگ و مشعل به واسطه پمپ سیرکوله وارد مخزن یا مبدل شده و با انتقال حرارت بدون اختلاط ،  آب گرم مصرفی حمام و سرویس های بهداشتی را از آب شهری تولید می کند. به هیچ عنوان آب گرم داخل دیگ موتورخانه وارد سیستم مصرفی حمام و سرویس نخواهد شد و آب داخل مخزن آب گرم مصرفی مجزا از آب داخل دیگ موتورخانه است.

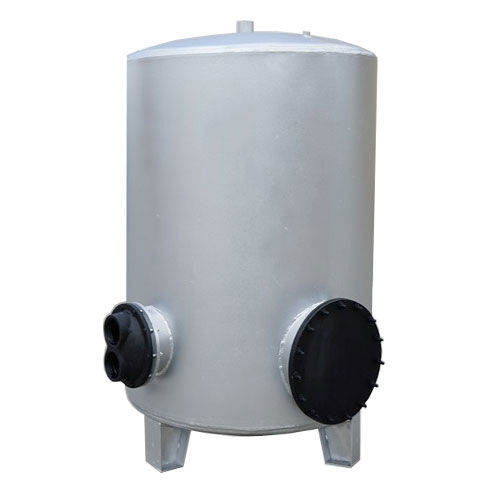

منبع کویل دار موتورخانه حرارت مرکزی

منبع کویل دار در دو مدل افقی و عمودی تولید می شود که بستگی به محل نصب و فضای جاگیری و استقرار و سلیقه طراح دارد. ظرفیت منبع کویل دار از ۷۰ تا ۱۰۰۰۰ لیتر است و میتوان از تعداد یک یا چند دستگاه استفاده کرد. در واقع محدودیتی در استفاده از منبع کویل دار وجود ندارد. منبع کویل دار دارای کویل حرارتی معمولا مسی یا استیل است که درون آن  کویل آب داغ  یل بخار دیگ جریان دارد این کویل داخل بدنه استوانه ای تحت فشار فولادی تعبیه میشود. داخل مخزن آب شهر ذخیره میشود که به وسیله کویل گرم میشود.

منبع دوجداره موتورخانه

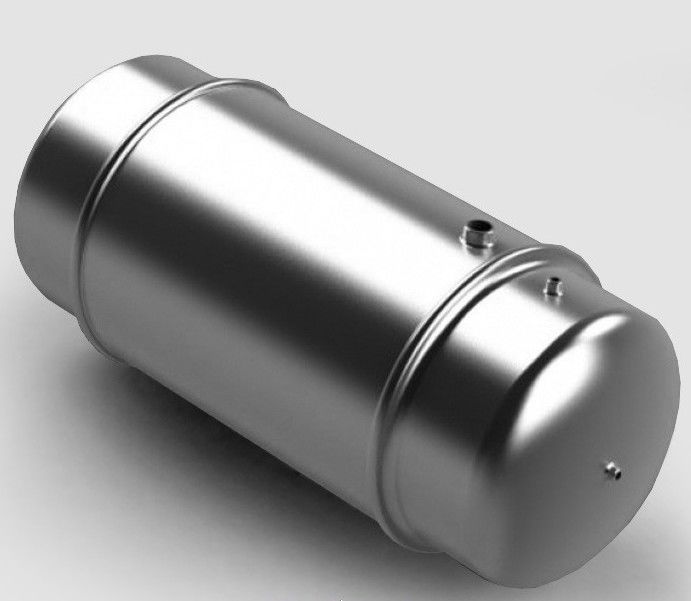

منبع دوجداره موتورخانه، یک تجهیز حرارتی است که در سیستم‌های گرمایش مرکزی استفاده می‌شود. منبع دو جداره از دو جدار فولادی گالوانیزه تولید می شود که جدار دوم حکم ژاکت حرارتی را دارد. آب داغ دیگ در داخل جدار دوم در جریان است و حجم ذخیره داخل مخزن که آب شهر است را گرم میکند.
منبع دوجداره ساده ترین تولید کننده آب گرم مصرفی در موتورخانه است و نیاز به هیچ نوع نگهداری ندارد. مخزن دوجداره تنها به صورت افقی تولید میشود و از حجم ۱۰۰ تا ۱۰۰۰ لیتر تولید می شود.
منبع دوجداره در ظرفیت های بالاتر راندمان مناسبی ندارد لذا استفاده از این مخزن تا ظرفیت ۶۰۰ لیتر پیشنهاد می گردد.

منبع دوجداره به صورت افقی و بدون پایه تولید میشود در زمان نصب در موتورخانه باید پایه و نگه دارنده متناسب با قطر منبع دوجداره برای استقرار مخزن ساخته شود.

مبدل حرارتی آب گرم مصرفی در موتورخانه مرکزی

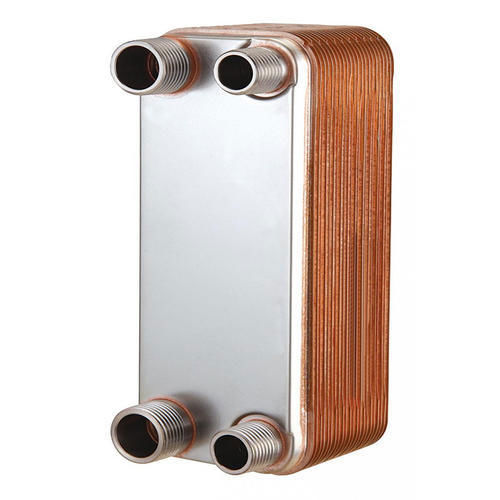

مبدل حرارتی صفحه ای و پوسته لوله از دیگر تجهیزات تولید آب گرم مصرفیدر  موترخانه  هستند که مبدل صفحهای کاربرد فراوان تری نسبت به نوع لوله ای دارد.
 مبدل صفحه ای تولید آبگرم حجم ذخیره ندارد و  آبگرم را لحظه ای تولید میکند. مبدل حرارتی صفحه ای دارای دومدار مجزای آب داغ دیگ و آب سرد شهر است که به وسیله صفحات استیل نازک با یکدیگر تبادل حرارتی برقرار می کنند . به دلیل سطح تماس بالا و نازک بودن جدار صفحات راندمان مبدل حرارتی صفحه ای بالای ۹۰ درصد است. امکان استفاده از سیستم برگشتی آب گرم مصرفی در مبدل حرارتی صفحه ای وجود دارد و باید به لوله ورود آب سرد شهری متصل گردد.

از مشکلات مبدل حرارتی صفحه رسوب پذیری آن است که با افزایش میزان رسوب در مبدل، دبی و دمای آب گرم خروجی به مراتب کم میشود.

منبع انبساط موتورخانه گرمایش

در سیستم های بسته حرارتی و برودتی باید حجم انبساط را در اثر تغییر دمای آب در نظر گرفت. دمای کاری،میزان حجم آب داخل سیستم و نوع سیستم تعیین کننده حجم انبساط است.
منبع انبساط در موتورخانه به صورت باز یا بسته انتخاب میگردد. شرایط طراحی و معماری پروژه و سلیقه طراح تاسیسات در انتخاب نوع منبع انبساط دخیل است.

منبع انبساط بسته در فضای موتورخانه و منبع انبساط باز در فضای باز و بالاتر از آخرین رادیاتور یا فن کویل نصب می شود.
حجم منبع انبساط بستگی به میزان آب داخل سیستم لوله کشی و تجهیزات دارد. فشار کاری در منبع انبساط بسته مهم است و بستگی به ارتفاع ساختمان دارد.

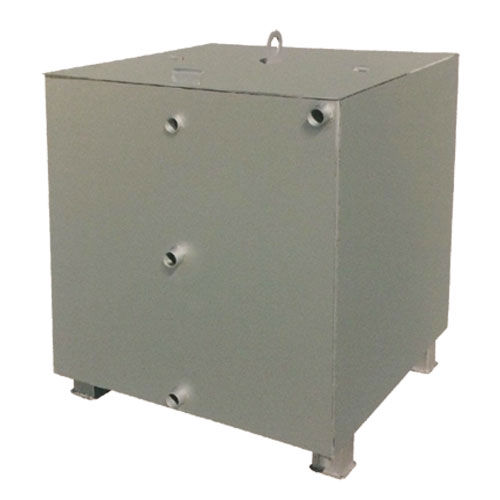

فشار کاری منبع انبساط باز فشار اتمسفر و فشار محیط است .این مخزن معمولا از ورق فولادی به صورت استوانه یا مکعبی ساخته می شود و فشاری روی سطح ورق مخزن نیست.

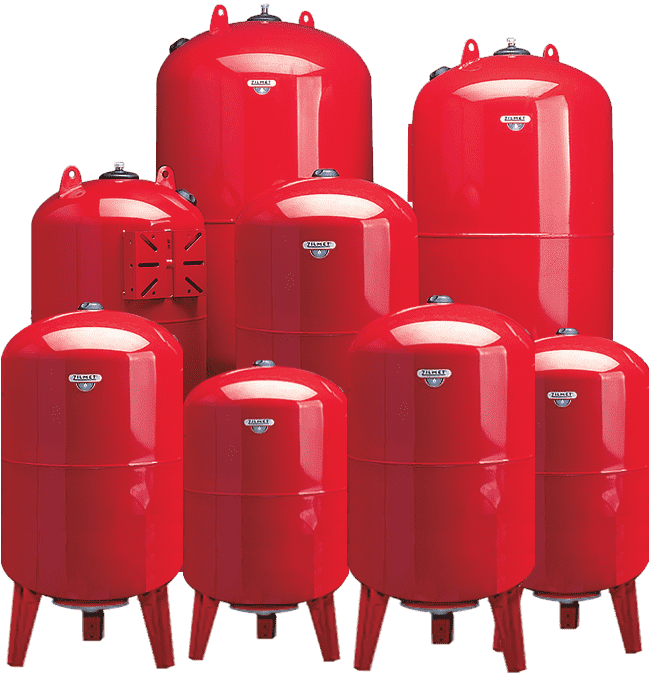

منبع انبساط بسته به صورت دیافراگمی تیوپ دار و یا بصورت بدون تیوببا تماس مسقیم آب و ازت است. درهر  دو مدل منبع انبساط بسته از فشارازت برای اعمال فشار و حجم انبساطی استفاده میکنند. در مدل تیوپ دارغشای پلاستیکی بین اب سیستم  و هوا وجود دارد و در مدل بدون تیوپ آب مستقیم با هوا در تماس است.

استفاده از منبع انبساط بسته بدون تیوب در موتورخانه های کوچک بدون حضور تکنسین نگهداری و تعمیرات توصیه نمیشود و استفاده از این نوع منبع انبساط بسته نیاز بهاوپراتوری متخصص ، سیستم تزریق اتوماتیک، فشار شکن،نمایشگر فشار و نمایشگر سطح آب و... دارد.
 حسن منبع انبساط بسته بدون تیوب امکان بهرهبرداری از منبع انبساط بسته با فشار و دمای بالا در موتورخانه است و معمولا این مخازن با فولاد ضخیم تولید میشوند.
استفاده از منبع انبساط بسته تیوپ دار محدودیت دما و فشار کاری دارد.

سیستم های گرمایشی مستقل

در پروژه هایی که سیستم مرکزی موتورخانه برای گرمایش ندارند از دستگاه‌های گرمایشی مستقل استفاده می شود.

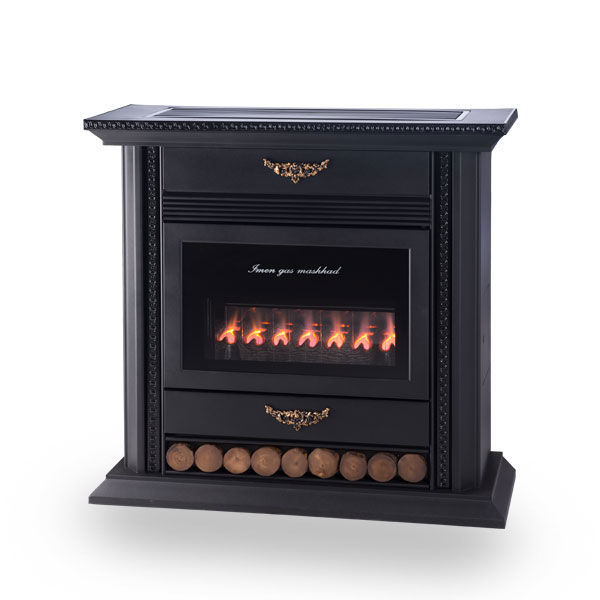

از دستگاه های گرمایشی مستقل که در منازل، ادارات، باغ ویلاها و… استفاده می شود می توان از دستگاه های پکیج دیواری و زمینی، بخاری، هیتر برقی و گازی فن دار یا بدون فن، کوره هوای گرم، شومینه و آبگرمکن گازی و برقی، رادیاتور برقی و ...نام برد.

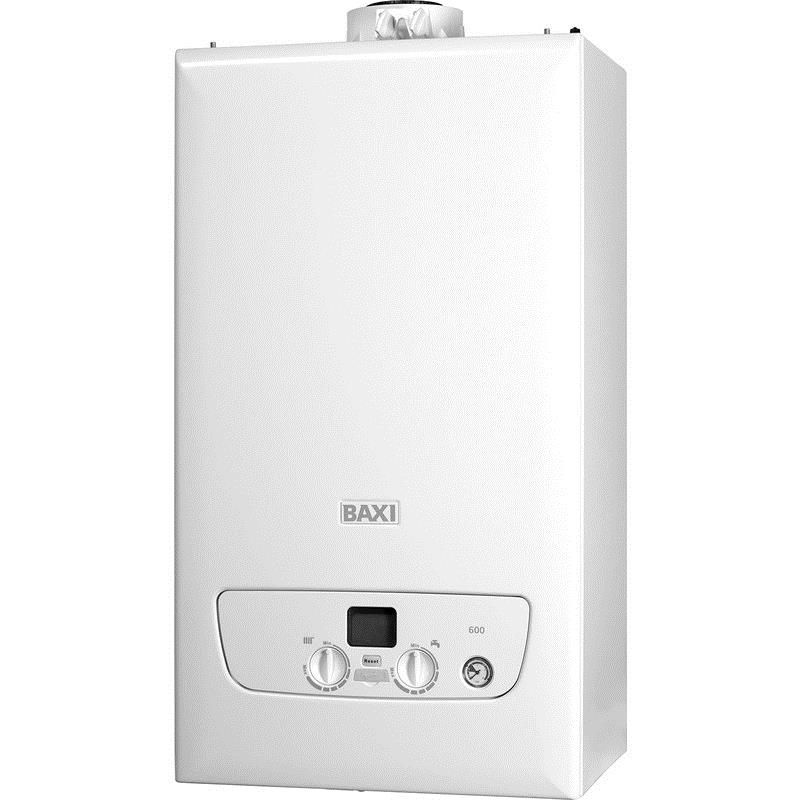

پکیج دیواری و زمینی

از پکیج های دیواری و زمینی برای گرمایش و تولید آب گرم مصرفی و همچنین برای گرم کردن آب استخر و جکوزی و … استفاده می شود. واحدهای مسکونی و اداری و تجاری با متراژ پایین تر از ۳۰۰ متر به وسیله پکیج دیواری و تا متراژ ۷۰۰ متر از نوع پکیج زمینی میتوانند استفاده کنند.
پکیج به تنهایی قادر به گرم کردن محیط نیست و برای انتقال حرارت به محیط نیاز به رادیاتور و فن کویل و یونیت هیتر و... دارد.

پکیج در انواع تک مبدل، دو مبدل، فن دار، بدون فن، مخزن دار، بدون مخزن، پکیج گازی، پکیج گازوئیلی، پکیج زمینی و دیواری در انواع برندهای مختلف ایرانی و خارجی تولید و عرضه می شوند.
کلمه پکیج حرارتی در واقع به یک پک حرارتی گفته می شود که قابلیت تامین آب گرم گرمایش ساختمان و آب گرم مصرفی را با هم دارد و دارای پمپ، سیستم‌های کنترل، سیستم انبساطی و اتصالات مربوطه است. در دستگاه های زمینی بزرگتر که جدیداً تولید شده است امکان گرم کردن آب استخر و جکوزی هم وجود دارد.

بخاری گازی و نفتی

دستگاه بخاری گازی از بی کیفیت ترین و ارزانترین دستگاه های گرمایشی است که علاوه بر نیاز به تأمین گاز و سوخت مایع مصرفی نیاز به دودکش در هر فضا برای تخلیه گاز احتراق دارد. این دستگاه در محیط نصب می‌شود و اکسیژن محیط را میسوزاند.

بخاری گازی یا بخاری نفتی علاوه بر موارد فوق خطر سوختگی هم دارد، و آن هم به دلیل سطح انتقال حرارت با دمای بالا که در محیط و در دسترس کودکان قرار دارد.
دستگاه های بخاری  گازی و نفتی و گازوئیلی در ظرفیت ها، ابعاد و انواع مختلف تولید می شوند. انواع بخاری دیواری، زمینی، مکعبی، استوانه‌ای و… .

هیتر گازی و برقی و کوره هوای گرم

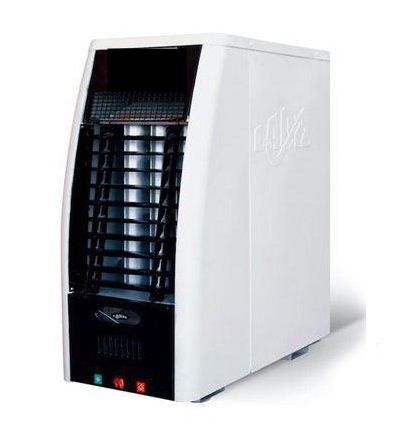

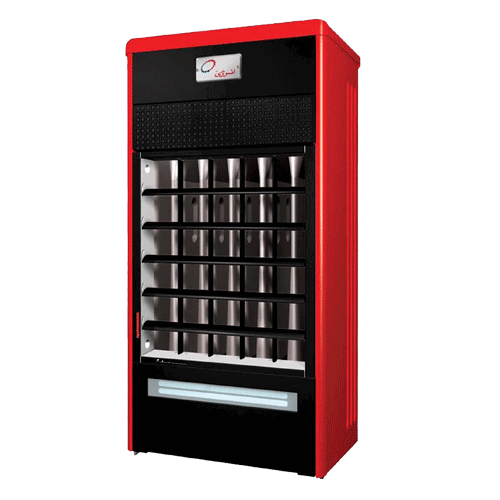

هیتر گازی و برقی گستره زیادی دارند. از هیترهای گازی کابینتی ایستاده تا هیترهای فن دار برقی خانگی و تشعشعی که طبق کاربری مورد نظر می‌توان از آنها استفاده کرد.هیتر گازی فن دار جهت گرمایش سالن ها، استخر، تالارها، باشگاه ها و…. تا ظرفیت ۵۰.۰۰۰ کیلوکالری بر ساعت تا حجم ۱.۰۰۰ متر مکعب کاربرد دارند.

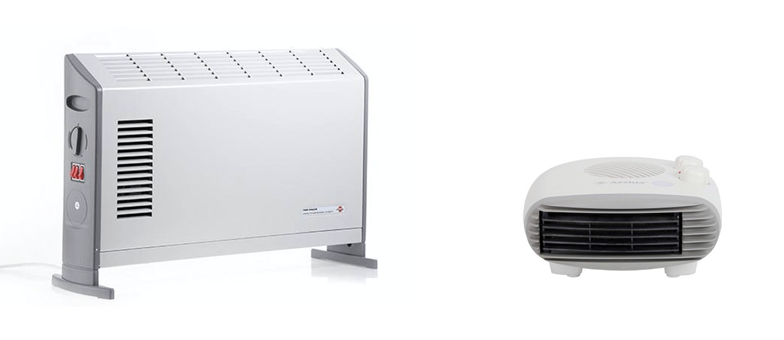

هیتر برقی کوچک که معمولاً ۲.۰۰۰ وات هستند برای گرمایش فضاهایی تا ۴۵ متر مکعب کاربرد دارند.

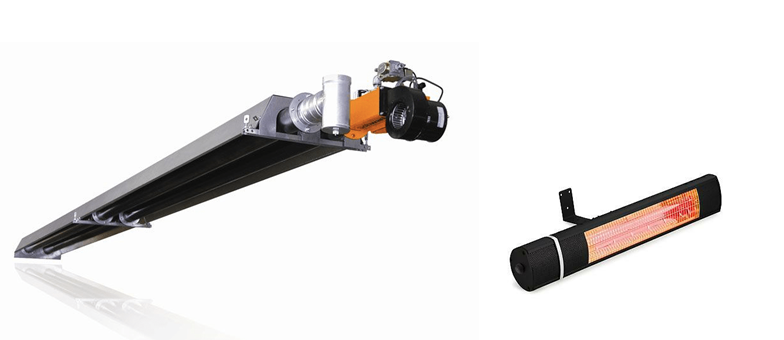

هیتر های تشعشعی معمولاً برای فضاهای باز و یا سوله ها استفاده می شوند.

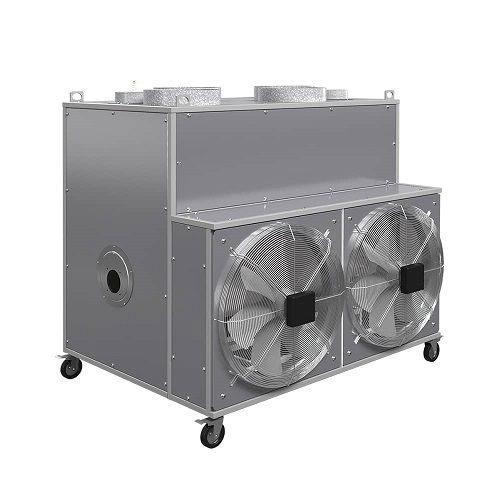

از کوره هوای گرم برای فضاهای بزرگتر مثلاً ۱۰.۰۰۰ متر مکعب مانند کارخانه ها، انبارها، تولیدی ها و.... استفاده می شود.

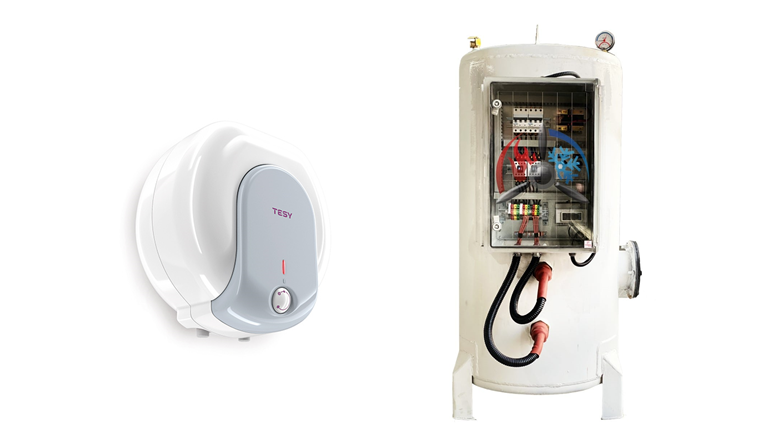

آبگرمکن گازی و برقی

آبگرمکن گازی در انواع زمینی و دیواری خانگی و زمینی صنعتی برای استفاده در منازل، کارخانجات و معادن و ادارات و... در ظرفیت های مختلف تولید و عرضه می شوند.
آبگرمکن برقی خانگی به صورت آب گرم فوری یا مخزن دار تا توان ۱۵۰۰ وات جهت مصرف خانگی و اداری و آبگرمکن برقی صنعتی تا توان ۱۰۰.۰۰۰ وات برای مصارف صنعتی و کارخانجات تولید می شود.

در نبود سیستم موتورخانه مرکزی به جهت تولید آب گرم مصرفی ناچار به استفاده از آبگرمکن به صورت مجزا هستیم.
تعیین ظرفیت آبگرمکن گازی برقی در مدل های خانگی و صنعتی نیاز محاسبات و تعیین میزان مصرف و حجم ذخیره و ضرایب همزمانی و... دارد.
