آبگرمکن چیست؟


آبگرمکن Water Heater به دستگاه هایی اطلاق می گردد که آبگرم مصرفی را تامین می کنند. در آبگرمکن هاواسطه ی حرارت جهت تامین آبگرم مصرفی بهداشتی می تواند ،  نورخورشید ، انرژی الکتریکی سوخت های فسیلی و آبگرم و یا بخار تولیدی در موتور خانه و ... باشد.

آبگرم کن ها به سه دسته دیواری ، زمینی و دیواری مخزن دار تقسیم می شوند. آبگرم های زمینی اکثرا به صورت مخزن دار با حجم ذخیره تولید می شوند.

با انتخاب یک آبگرمکن جدید برای خانه خود ، یک سیستم گرمایش آب را انتخاب کنید که نه تنها آب گرم کافی تأمین کند بلکه باعث صرفه جویی در مصرف انرژی می شود و در هزینه شما صرفه جویی می کند. این شامل در نظر گرفتن انواع مختلف آبگرمکن موجود و تعیین اندازه مناسب و منبع سوخت برای خانه شما است.



منبع گرمایی در آبگرمکن


منبع گرمایی در آب گرمکن خورشیدی ، تابش خورشید است که به صفحات و یا لوله های جاذب تابیده می شود و آب داخل صفحات یا لوله ها را گرم می کند .

منبع گرمایی آبگرمکن برقی انرژی الکتریکی است که توسط المنت حرارتی به آب درون منبع آبگرمکن و یا در گذر از آبگرمکن اعمال می شود .

منبع گرمایی آبگرمکن با سوخت فسیلی از گاز طبیعی یا گازوئیل، مازوت یا ذغال سنگ و... است که پرکاربرد ترین آنها آبگرمکن گازی است . آبگرمکن با سوخت فسیلی در سه نوع زمینی مخزن دار ، دیواری مخزن دار و دیواری بدون مخزن تولید می شود.

منیع گرمایی آبگرمکن مستقر در موتور خانه ،‌ آبگرم تولیدی توسط دیگ آبگرم یا بخار تولیدی دیگ بخار است .منبع کویلدار، مبدل حرارتی ، منبع دو جداره و... از این دسته آبگرمکن ها هستند .آب گرم تامین شده در دیگ آبگرم توسط انرژی سوخت های فسیلی و یا انرژی برق می باشد.



آبگرمکن خورشیدی  Solar water Heater



آبگرمکن خورشیدی Solar water Heater،که سیستم های آب گرم خانگی خورشیدی نیز نامیده می شوند - می تواند روشی مقرون به صرفه برای تولید آب گرم برای خانه شما باشد. آنها می توانند در هر آب و هوایی استفاده شوند و سوختی که استفاده می کنند - آفتاب - رایگان است.

المان جذب حرارت در آبگرمکن خورشیدی می تواند از نوع صفحات تخت و یا لوله های شیشه ای (وکیوم تیوپ ها) باشد.

آبگرمکن خورشیدی دارای منبع ذخیره جهت ذخیره ی آبگرم تولیدی دارد که به دو نوع منبع در بالا دست مولد حرارتی و منبع در موتور خانه و به دور از مولد حرارتی است. آبگرمکن های خورشیدی قابلیت تامین دمای بین ۵۰ تا۷۰درجه ی سانتی گراد را دارند.



انواع آبگرمکن خورشیدی


آبگرمکن های خورشیدی به سه نوع ترموسیفون ، پمپ دار تحت فشار و برگشت ثقلی تقسیم بندی می شوند.

این محصول از نظر واسطه ی حرارت به دو نوع مستقیم و غیر مستقیم تقسیم تبدیل می شوند . نوع مستقیم آبگرمکن خورشیدی تنها در مدل ترموسیفون می باشد و در مدل تحت فشار و برگشت ثقلی اکثرا از نوع مدار بسته یا دومدار هستند.



محل نصب آبگرمکن خورشیدی


برای مثال آبگرمکن خورشیدی که برای استحمام و شستشو ۴ نفر طراحی می شود فضایی حدود ۳ تا ۴ متر مربع را اشغال می کند که باید در مکانی آفتابگیر معمولا روی بام و یا حیاط رو به جنوب نصب شود.



اجزای آبگرمکن خورشیدی


آبگرمکن خورشیدی از اجزای زیر تشکیل شده است .



  1. منبع ذخیره

  2. مبدل گرمایی

  3. مولد حرارت

  4. کلکتور ها

  5. سیستم های کنترلی

  6. پمپ

  7. شیر آلات

  8. لوله ها و اتصالات


در بعضی سیستم های آبگرمکن خورشیدی از جبران ساز برقی و یا گازی استفاده می شود که در فصول سرد از انرژی الکتریکی یا گازو گازوئیل بتوان جهت تامین آبگرم مصرفی بهره برد.



جاذب گرما درآبگرمکن خورشیدی



جاذب گرما در این محصول به سه نوع صفحات جاذب حرارت فلزی ، صفحات جاذب پلیمری و لوله های تحت خلاء میباشند.



جاذب پلیمیری که دارای عمر بالا و تحمل دمایی ۳۰ـ تا ۱۲۰ درجه سانتی گراد را دارند دارای مزیت عدم رسوب گیری و دارای وزن سبکی هستند.



جاذب فلزی که ساختار آن به شکل یک جعبه ی مستطیلی است و در داخل آن صفحات جاذب فلزی از جنس مس یا آلومینیوم قرار دارد که با پوشش رنگهای خاص و تیره می باشد. اجزای جعبه در درون یک محفظه شیشه ای نصب می شوند تا اثر گلخانه ای اعمال گردد.

لوله های تحت خلاءاز دو لوله ی موازی درون هم تولید شده اند که لوله داخل دارای پوشش رنگ تیره است و هوای بین دو لوله تخلیه می گردد و خلا می شود. آب در جدار داخلی لوله جریان دارد. مزیت وکیوم تیوپ در آبگرمکن خورشیدی وجود سطح تماس عمود همیشگی در زوایای مختلف خورشید به دلیل سطح مدور لوله می باشد.

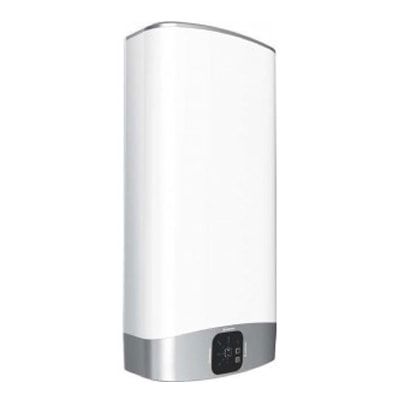

آبگرمکن برقی


این محصول به سه صورت دیواری،‌ دیواری با مخزن ذخیره ‌و زمینی مخزن دارتولید می شوند. آبگرمکن برقی دیواری بصورت لحظه ای می باشد و از المت ها درون لوله های گذر آب یا دور لوله های گذر آب نصب می شود و آب عبوری را گرم می کند. آبگرمکن برقی دیواری در دبی های بالا جوابگو ی مصرف کننده نخواهد بود.



آبگرمکن برقی آریستون



آبگرمکن دیواری مخزن دار دارای مخزن ذخیره نهایتآ تا ۱۰۰ لیتر است و تا توان ۳۰۰۰ وات تولید می شود.

آبگرمکن برقی زمینی مخزن دار دارای مخزن ذخیره از ۱۰۰ تا ۳۰۰۰ لیتر می باشد که دارای حداقل  ۲۰۰۰ وات تا حداکثر ۹۰ کیلو وات می باشد. از ظرفیت ۲۵۰ لیتر به بالا ، آبگرمکن زمینی مخزن دار به آبگرمکن صنعتی معروف است و دارای مصرف برق بالای ۱۵ کیلو وات می باشد.لذا در انتخاب این نوع از محصولات  باید امکانات پروژه جهت تامین برق مهیا باشند.



مصرف برق آبگرمکن برقی


آبگرمکن برقی خانگی با توان 1000 تا 3000 وات تولید می شود،با برق تکفاز کار میکند و مصرفی معادل 4.5 تا 14 آمپر دارند که معادل 10 یا 30 عدد لامپ 100 وات است. کنتورهای برق خانگی تکفاز از 15 آمپر تا 50 آمپر هستند.
مدل های آبگرمکن برقی زودجوش یا مخزن دار در آبگرمکن برقی خانگی تفاوت خاصی در توان برقی و مصرف برق ندارند و معمولا با ظرفیت و توان 2000 وات تولید می شوند.
در کل به نسبت سایر تجهیزات برقی آبگرمکن های برقی دارای مصرف برق بالایی هستند.
در حالت مقایسه ای مصرف برق آبگرمکن برقی 2000 وات معادل مصرف برق دستگاه هایی مانند سشوار ، جاروبرقی ، توستر،لباسشویی و... است.



خطرات آبگرمکن برقی


موارد حفاظتی آبگرمکن برقی باید جدی گرفته شود.استفاده از فیوز مناسب جهت قطع کردن برق ورودی به دستگاه،استفاده از ترموستات رقیق و مناسب و در دستگاه های آبگرمکن برقی صنعتی استفاده از سیستم ارت حفاظ جان الزامی است.
کابل برق مناسب برای ورودی دستگاه و استفاده از پریز برق و سیم کشی توکار با ضخامت مناسب با ظرفیت برقی آبگرمکن برقی باید لحاظ شود.در غیر اینصورت احتمال آتش سوزی و احتمال برق و ذوب شدن روکش سیم ها و خطرات جانبی دیگر نیز وجود دارد.
در آبگرمکن برقی از المنت حرارتی استفاده شده است که ممکن است در صورت از بین رفتن روکش آن اتصال برق به آب برقرار شود و سبب برق گرفتی شود لذا باید تمهیدات لازم برای جلوگیری از این مورد در آبگرمکن ها لحاظ گردد.



معایب آبگرمکن برقی



  1. مصرف برق زیاد
  2. خطر برق گرفتگی در صورت عدم استفاده از تجهیزات ایمنی
  3. دبی آب گرم که در ظرفیت ها و توان های پایین
  4. محدودیت ظرفیت تولیدی کارخانجات
  5. عدم امکان اتصال به چند شیر و بصورت مرکزی در موارد خانگی



مزایای آبگرمکن برقی



  1. عدم نیاز به دودکش و استفاده از برق بدون محصولات احتراق
  2. قابلیت تغییر و سفارش ظرفیت خاص و حجم بالا در نوع آبگرمکن صنعتی
  3. تنوع محصول آبگرمکن برقی بصورت زودجوش و یا مخزن دار
  4. تنوع در انواع دیواری و زمینی و سر شیری




نکات نصب آبگرمکن برقی دیواری


آبگرمکن برقی دیواری دارای دو مدل می باشد:

  1. حجم ذخیره دارند
  2. حجم ذخیره ندارند

پس پیچ رولپلاکی که برای نصب روی دیوار استفاده می شود باید تحمل وزن دستگاه را داشته باشد و همینطور دیواری که روی آن آبگرمکن نصب میشود. دیوار پیش ساخته نباشه و با مصالح ساختمانی،محکم وضخامت مناسبی ساختته شده باشد که توان تحمل وزن  آبگرمکن را داشته باشد و پیچ رولپلاک را نگهدارد.

آبگرمکن برقی دیواری حتما نزدیک به پریز برق باشد و طول کابلی که مورد استفاده قرار میگیرد مناسب باشد.حتی الامکان به محل مصرف شیرآلات نزدیک باشد زیرا اگر فاصله از یک حد بیشتر باشد آب سرد میشود و دیگر جوابگو نیست.


آبگرمکن برقی باید در محلی نصب شود که :

  1. امکان تنظیم راحت و دسترسی را داشته باشد
  2. حتی الامکان زیر کابینت نباید نصب شود
  3. احتمال آبریزش روی آبگرمکن نباشد.
  4. به لحاظ ایمنی و اتصال برق جای مناسبی نصب شده باشد.


اگر از کابل برق مستقیم برای اتصال دستگاه به شبکه برق ساختمان استفاده میشود این کابل حتما یک تیکه  و با لنت و نوار چسب پوشیده نشده باشد.اگر قرار است به پریز نصب شود حتما دو شاخه و کابل دستگاه اگر خودتون اضافه میکنید استاندارد باشد اگر از طرف کارخانه سازند نصب شده باشد که مطمئنا استاندار می باشد . همینطور پریزی که دوشاخه رو بهش وصل میکنید باید مطمئن باشید که جوابگوی آمپر آبگرمکن برقی باشد.


آبگرمکن های برقی دیواری معمولا یا بدون مخزن  هستند یا مخزن ذخیره خیلی کوچکی دارند . پس میتوان گفت آبگرمکن هایی به نسبت کوچک هستند. باید از آن ها برای یک دوش یا یک روشویی یا یک دوش و یک ظرف شویی استفاده شود، بیش  از این ممکن است جواب گو نباشد. پس باید تناسب آن با لوله کشی  و مصرف ساختمان چک شود.
لوله کشی دستگاه به اینصورت است که یک آب سرد و یک آب گرم به آن وصل میشود و برگشت آب گرم مصرفی ندارد چرا که آبگرمکن برقی دیواری  معمولا زودجوش هستند و دائما در حال کار نیستند که سیستم برگشت آبگرم داشته باشند و چون ظرفیت آن ها پایین می باشد باید حتما نزدیک دستگاه نصب شوند و در این حالت نیازی به سیستم برگشت آبگرم مصرفی ندارند.



ویژگی های آبگرمکن برقی دیواری


آبگرمکن برقی دیواری همانطور که گفتیم یا بدون مخزن هستند یا مخزن دارند.در آبگرمکن برقی بدون مخزن زمانی که شیر باز میشود در همان لحظه المنت شروع به کار میکند و آب گرم درمسیر را گرم میکند.
آبگرمکن برقی دیواری مخزن دار روی دمایی تنظیم میشود و آب داخل مخزن را به آن دما میرساند و خاموش میشود و وقتی که شیر باز  و مخزن آب سرد داخل دستگاه جایگزین میشود سنسور دستگاه حس میکند و مجددا المنت داخل دستگاه را روشن می کند تا آب را گرم کند.
از دیگر ویژگی های آبگرمکن برقی دیواری میتوان گفت که این آبگرمکن ها نهایتا تا 2000 یا  3000 وات تولید میشوند. که برای مصارف خانگی مناسب هستند و با برق تک فاز کار میکنند.
روی این دستگا ه ها شیر اطمینان وجود دارد و اگر دما از یک حدی بیشتر شود سوپاپ اطمینان عمل میکند و مازاد سیال داغ  را خارج میکند.از دیگر ویژگی های این دستگاه  میتوان به سیستم کنترل اشاره کرد که دمای آب خروجی دستگاه را میتوانید به صورت دیجیتالی یا آنالوگ کنترل کنید.


یکی دیگر از ویژگی های آبگرمکن دیواری برقی در مدل های زودجوش  این است که این دستگاه ها فلو سوئیچ دارند و وقتی که جریان سیال برقرار میشود فلو سوئیچ عمل میکند و باعث روشن شدن آبگرمکن میشود که در خروجی، آب گرم داشته باشیم.


در مدل  های آبگرمکن مخزن دار از ترموستات استفاده شده  است که زمانی دمای آب به یک حدی میرسد و پایین می آید آبگرمکن روشن میشود و وقتی به ست پوینت دستگاه میرسد دستگاه را خاموش می کند تا شیر باز شود و  آب گرم مصرف شود، آب سرد جایگزین و مجددا آب سرد شود و دستگاه روشن شود.



بهترین آبگرمکن دیواری


برای انتخاب بهترین آبگرمکن دیواری برقی ابتدا باید ببینیم انرژی ما از برق استفاده میشود یا گاز؟
در آبگرمکن های برقی توان الکتریکی و در آبگرمکن های گازی ظرفیت حرارتی  بسیار مهم است ، چون دبی آب گرمی که ما در خروجی  آب گرم کن داریم دقیقا بسته به ظرفیت حرارتی آن میباشد . در آبگرمکن های دیواری گازی ظرفیت ها از 18000 تا 24000 می باشد، که میتواند از 12 تا 20 لیتر بر دقیقه برای ما آب گرم تولید کند، با اختلاف دمای 25 درجه سانتی گراد . در سیستم های برقی معمولا از 500 وات شروع میشه  تا  رو به بالا ، لذا در سیستم های خانگی معمولا آخرین حد آبگرمکن ها ی برقی در مدل دیواری  2000 وات می باشد که در واقع جوابگو یک دوش یا یک ظرف شویی می باشد.


بهترین آبگرمکن دیواری ، آبگرمکنی می باشد که هم ابعاد کوچکی داشته باشد، هم راندمان بالا و هم مصرف پایین انرژی را دارا باشد.شرکت بوتان یکی از تولید کننده های آبگرمکن میباشد که آبگرمکن های بسیار خوبی را تولید میکند همینطور شرکت آزمون کار، آبگرمکن های برقی تولید می کند که راندمان بالایی دارند.



معایب آبگرمکن های دیواری


اولین معایب آبگرمکن های دیواری این است که ، فشار آب ساختمان باید به حدی برسد که بتواند آبگرمکن را روشن کند.داخل دستگاه آبگرمکن دیواری یک دستگاه فلوسوئیچ است که با فشار آب کار میکند ، وقتی فشار آب کم باشد و شیر را باز کنید فلوسوئیچ عمل نمیکند و آبگرمکن روشن نمیشود.


یکی دیگر از معایب آبگرمکن دیواری  مربوط به لحظه ای بودن آن است . چرا که حجم ذخیره ندارند و اگر مقدار زیادی آبگرم نیاز داشته باشید نمیتوانید در لحظه  بگیرید و فقط خروجی آب دستگاه به اندازه ی دبی تعریف شده است.


مشکل بعدی که آبگرمکن های دیواری دارند متاسفانه از تنظیم خارج شدن محل نصب پیلوت و فاصله آن با مشعل می باشد. که باعث تجمع گاز میشود وقتی شیر را باز میکنید و زمان روشن شدن صدای انفجار میدهد.


 مشکل دیگر ، از مبدل های راندمان بالا در این آبگرمکن ها استفاده نمی شود.و معمولا از مبدل های صفحه  لوله ای استفاده میشود یعنی یک صفحه مسی که لوله های مسی به آن چسبیده شده و با داغ شدن آن صفحه مسی لوله ها و آب داخل لوله ها گرم میشود که راندمان پایینی دارند به نسبت این مبدل ها و سطح تماس آن ها به نسبت کم می باشد در نتیجه دمای خروجی آبگرمکن بالا می باشد و خیلی از ظرفیت حرارتی هدر میرورد.
خیلی از مدل های تولید شده آبگرمکن دیواری مدرج به درجه دما نیستند و بصورت تجربی باید دما را تنظیم کنیم و در خروجی  سنس کنیم.




آبگرمکن گازی ، گازوئیلی


آبگرمکن گازی در دو نوع آبگرمکن دیواری بدون مخزن و آبگرمکن زمینی مخزن دار تولید می شود مدل آبگرمکن دیواری لحظه ای که دارای مبدل حرارت روی مشعل است و آب مصرفی از درون مبدل حرارتی عبور کرده و بصورت مستقیم گرم می شود.

آبگرمکن گازی زمینی مخزن دار دارای مشعل در زیر منبع است و حجم ذخیره حدود ۸۰ تا ۲۰۰ لیتر دارد . آبگرمکن های گازوئیلی خانگی تمامآ از نوع مخزن دار هستند که بصورت ایستاده تولید می شوند.

آبگرمکن گازی یا آبگرمکن گازوئیلی بالاتر از ظرفیت ۲۰۰ لیتر به آبگرمکن صنعتی معروف هستند که اصطلاحآ به آنها منبع کارواشی وآبگرمکن کارواش نیز گفته می شود. آبگرمکن صنعتی می تواند بصورت افقی یا عمودی تولید شود که دارای کوره حرارتی در وسط مخزن آبگرم هستند.

آبگرمکن صنعتی در تمامی مدل ها دارای مشعل های گازی یا گازوییلی یا دوگانه سوز دمنده دار هستند.

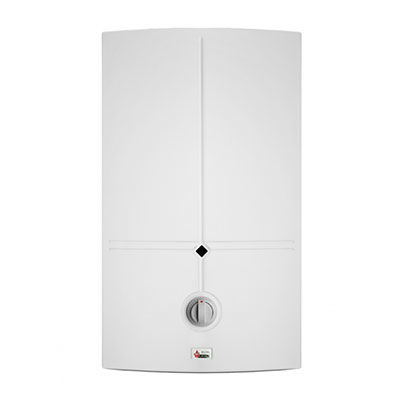

آبگرمکن دیواری

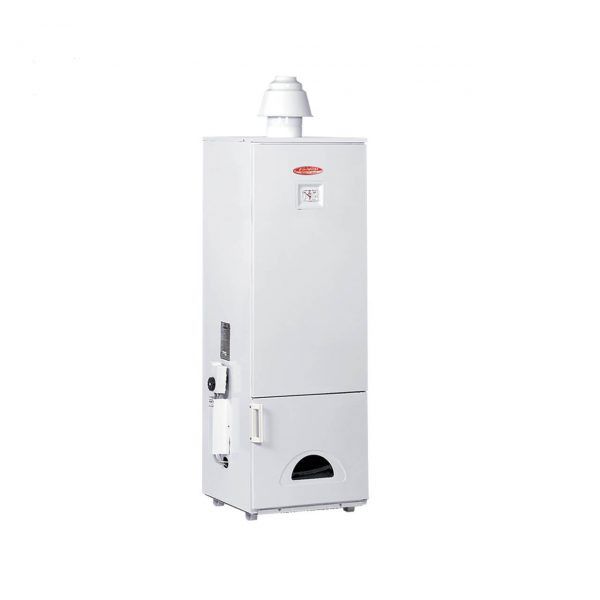

آبگرمکن ایستاده



آبگرمکن ایستاده در انواع گازی،گازوئیلی،افقی،صنعتی،برقی و خانگی تولید می شود.انواع پرفروش تر محصول آبگرمکن ایستاده نوع گازی عمودی است که با گاز شهری یا گاز مایع کار میکند.این نوع از آبگرمکن ایستاده از ظرفیت 60 تا 250 لیتر تولید می شود و دارای مشعل اتمسفریک است.

از آبگرمکن ایستاده گازی خانگی برای استفاده تنها برای یک سرویس بهداشتی می توان استفاده کرد و برای استحمام بعدی و به حمام های دیگر باید زمان برای گرم شدن آب حداقل تا 30 دقیقه در نظر گرفته شود.



ساختار آبگرمکن ایستاده



آبگرمکن ایستاده دارای مشعل گازی یا گازوئیلی اتمسفریک است که در قسمت پایئن قرار گرفته،حرارت حاصل از این مشعل در لوله انتقال گرمایش که بوسیله آب احاطه شده است جریان میابد و آب گرم می شود.آب سرد از قسمت پایین وارد دستگاه شده و از بالاترین قسمت خارج میشود.شیر اطمینان و هواگیری دودکش در قسمت عدسی بالا قرار گرفته است.

آبگرمکن ایستاده



قطعات آبگرمکن ایستاده گازی



قطعات آبگرمکن ایستاده گازی شامل مشعل ، لوله های رابط گاز ، کنترلر شعله،ترموستات،ترمومتر،شیر تخلیه،ورودی آبسرد،خروجی آبگرم،میله آند،مخزن،کوره،کاور بیرونی و کلاهک و ...



حداکثر فشار و دمای کاری آبگرمکن ایستاده



حداکثر دمای کاری آبگرمکن ایستاده 60 درجه سانتی گراد و حداکثر فشار کاری معادل 4 بار است.



عملکرد آبگرمکن ایستاده



آبگرمکن ایستاده گازی خانگی متاسفانه دارای سیستم کنترل دما نیست و کنترل گاز آن طبق دمای تعریف شده کارخانه سازنده روی اعداد مختلف است.سیستم کنترل گاز آبگرمکن ایستاده گازی بصورت شماره ای از 1 تا 5 است که هرکدام در دمایی متفاوت عمل می کند.

جریان گاز و میزان شعله در آبگرمکن ایستاده گازی ثابت است و فقط زمان کارکرد شعله تا رسیدن به دمای تنظیمی که به صورت شماره روی کنترلر است و از قبل در کارخانه ست شده است،متفاوت است.



راندمان آبگرمکن ایستاده



آبگرمکن ایستاده گازی بدلیل ساختار و عملکرد ساده دارای راندمان پایینی هستند و مقدار زیادی از حرارت تولید شده مشعل توسط دودکش تخلیه می شود.



مصرف گاز آبگرمکن ایستاده



مصرف گاز آبگرمکن ایستاده در کوچکترین ظرفیت از 0.1 متر مکعب بر ساعت و در بزرگترین مدل تا 1 متر مکعب بر ساعت است.
