راهنمای انتخاب و خرید مبدل حرارتی صفحه ای کامر

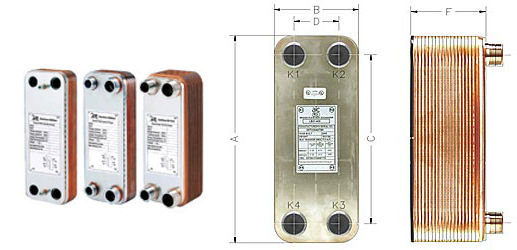

مشخصات کلی مبدل حرارتی صفحه ای کامر

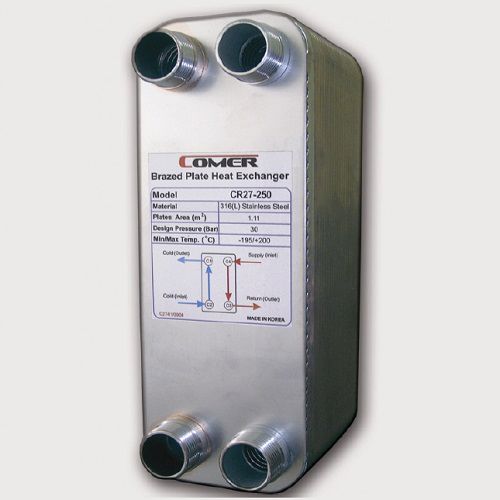

مبدل حرارتی صفحه ای کامر ساخت کره در 18 مدل مختلف از ظرفیت حرارتی 22500 تا 1000000 کیلو کالری و دبی 450 تا20000 لیتر در ساعت بر اساس اختلاف دمای 50 درجه سانتی گراد تولید و عرضه می شوند.

 مبدل حرارتی صفحه ای کامر جنس صفحاتش از نوع استنلس استیل L316 می باشد. که این صفحات نازک توسط مس با درجه خلوص 99/9% به یکدیگر جوشکاری می شوند.

مبدل حرارتی صفحه ای کامر با محدوده فشار عملکرد ،  تا 30 بار و فشار تست این دستگاه ها تا 20 بار است. محدوده عملکرد دمایی مبدل حرارتی صفحه ای کامر از 195-  درجه سانتی گراد تا 200 درجه سانتی گراد است.
مبدل حرارتی صفحه ای کامر

کاربرد مبدل حرارتی صفحه ای کامر

از مبدل حرارتی صفحه ای کامر جهت :

  1. استفاده برای تولید آب گرم مصرفی
  2. استفاده برای سیستم گرمایش از کف
  3. تامین گرمایش استخر و جکوزی
  4. سیستم ذوب برف و ذوب یخ
  5. صنایع غذایی
  6. صنایع شیمیای
  7. پمپ های حرارتی
  8. استفاده بعنوان اویل کولر در سیستم های صنعتی
  9. استفاده به عنوان اواپراتور صفحه ای و کندانسور در سیستم های تبرید

مبدل حرارتی صفحه ای کامر

ظرفیت مبدل حرارتی صفحه ای کامر

جهت محاسبه و براورد ظرفیت مبدل حرارتی صفحه ای کامر برای تولید آبگرم مصرفی مجتمع های مسکونی به ازای هر واحد بین 300 تا 400 لیتر بر ساعت باید دبی آب سرد لحاظ شود. برای مثال در یک ساختمان 5 واحدی از مبدل حرارتی صفحه ای کامر 2000 لیتری مدل 200CR27- باید استفاده شود. در مبدل حرارتی صفحه ای کامر اختلاف دمای سمت سرد 50 درجه و اختلاف دمای سمت گرم 20 درجه سانتی گراد لحاظ شده است. با توجه به این مطلب و با توجه به تساوی انتقال حرارت در دو طرف مبدل حرارتی بازده 99 درصدی مبدل حرارتی صفحه ای کامر دبی سمت گرم معمولا 2/5 برابر دبی سمت سرد مبدل است.

برای محاسبه تقریبی ظرفیت مبدل حرارتی صفحه ای کامر برای گرم کردن آب استخرهای سرپوشیده به ازای هر متر مکعب از آب استخر حدود۱۵۰۰ تا ۲۰۰۰ کیلوکالری در نظر گرفته میشود. برای محاسبه تقریبی ظرفیت مبدل حرارتی صفحه ای کامر برای گرم کردن آب استخرهای روباز به ازای هر متر مکعب از آب استخر حدود ۳۰۰۰ تا ۳۵۰۰ کیلوکالری در نظر گرفته میشود. برای محاسبه تقریبی ظرفیت مبدل حرارتی صفحه ای کامر برای گرم کردن آب جکوزی به ازای هر متر مکعب از آب استخر حدود ۴۰۰۰ کیلوکالری در نظر گرفته میشود.
مبدل حرارتی صفحه ای کامر

استفاده از مبدل حرارتی صفحه ای کامر در سیستم های گرمایش از کف

دمای آب داغ ورودی از دیگ به مبدل حرارتی صفحه ای کامر 75 درجه و در برگشت به دیگ 60 درجه سانتی گراد و دمای آب وردی از سیستم گرمایش از کف به مبدل 35 درجه و دمای آب خروجی ازمبدل حرارتی صفحه ای کامر به سیستم گرمایش از کف 50 درجه سانتی گراد در نظر گرفته شده است. جهت برآورد ظرفیت مبدل حرارتی صفحه ای کامر برای سیستم گرمایش از کف باید به ازای هر متر مربع ۱۳۵ کیلو کالری ظرفیت حرارتی در نظر گرفت. پمپ سیرکولاتور سیستم گرمایش از کف با در نظر گرفتن دبی مورد نیاز و ارتفاع سطح مورد نظر انتخاب می گردد. حداکثر طول هر لوپ لوله های گرمایش از کف 65 متر می باشد.
مبدل حرارتی صفحه ای کامر

استفاده از مبدل حرارتی صفحه ای کامر جهت تأمین گرمایش استخر

دمای آب داغ ورودی از دیگ به مبدل حرارتی صفحه ای کامر 80 درجه و دمای آب برگشت به دیگ 50 سانتیگراد و دمای آب در گردش استخر ورودی به مبدل حرارتی صفحه ای کامر 20 درجه و خروجی از مبدل حرارتی صفحه ای کامر به استخر 45 درجه سانتیگراد در نظر گرفته شده است. افزایش 2 درجه سانتیگراد در ساعت جهت تامین دمای 26 درجه آب استخر در محاسبات اعمال گردیده است. کلر بیش از حد استاندارد موجود در آب استخر ممکن است موجب خوردگی مواد استنلس استیل و مس ، مواد تشکیل دهنده مبدل صفحه ای جوشی و سایر مبدل ها گردد بنابراین کنترل دقیق سطح کلر موجود در آب استخر الزامی است.
مبدل حرارتی صفحه ای کامر

استفاده از مبدل حرارتی صفحه ای کامر در سیستم های ذوب برف

دمای آب داغ ورودی از دیگ به مبدل حرارتی صفحه ای کامر 75 درجه و در برگشت به دیگ 60 درجه سانتیگراد و دمای آب ورودی از سیستم ذوب به مبدل حرارتی صفحه ای کامر 40 درجه و دمای آب خروجی از مبدل به سیستم ذوب برف 55 درجه سانتی گراد در نظر گرفته شده است. برای محاسبه تقریبی ظرفیت مبدل حرارتی صفحه ای کامر برای گرم کردن آب سیستم ذوب یخ و برف به ازای هر متر مربع۳۵۰ کیلو کالری در نظر گرفته میشود. پمپ سیرکولاتور جهت سیستم ذوب برف با در نظر گرفتن دبی مورد نیاز و ارتفاع سطح مورد نظر انتخاب می گردد. حداکثر طول هر لوپ لوله ها در سیستم ذوب برف 80 متر می باشد. سیال در گردش سیستم ذوب برف محلول 40% ضد یخ (Propylen Glycol) توصیه می گردد.

استفاده از مبدل صفحه ای کامر به عنوان کندانسورو اواپراتور

مبدل حرارتی صفحه ای کامر با توجه به ابعاد کوچک، حجم کم مبرد مورد نیاز و راندمان بالا بعنوان اواپراتور صفحه ای (تبخیر کننده) و کندانسور (چگالنده) ایده آل مورد استفاده قرار می گیرند. در مدل های استانداردمبدل حرارتی صفحه ای کامر جهت کندانسور تا 30 تن تبرید و اواپراتور تا 22/5 تن تبرید قابل ارائه می باشد. مبدل حرارتی صفحه ای کامر با جوش مس جهت استفاده از مبردهایی از پایه هیدروکربن از قبیل R-22 و R-404a طراحی و تولید گردیده است. عملکرد کندانسورها بر اساس مبرد R-22، دمای چگالش (40/6 درجه سانتی گراد)، دبی (680 لیتر بر ساعت) 3GPM آب خنک کننده در ازای هر تن تبرید و در دمای 29/7 درجه سانتی گراد (85 درجه فارنهایت) برآورده گردیده است. عملکرد اواپراتورها بر اساس دبی (545 لیتر بر ساعت) 2/4GPM آب خنک کننده در ازای هر تن تبرید با دمای ورودی 12/2 درجه سانتی گراد (54 درجه فارنهایت) و دمای خروجی 6/7 درجه سانتی گراد (44 درجه فارنهایت) با گاز مبرد R-22، درجه حرارت تبخیر اشباع 1/7 درجه سانتی گراد (35 درجه فارنهایت) و فوق اشباع 5 درجه سانتی گراد (41 درجه فارنهایت) برآورده گردیده است.

مزایای مبدل حرارتی صفحه ای کامر

مبدل حرارتی صفحه ای کامر دارای مزایایی از جمله :

  1. صرفه جویی در هزینه های اولیه شامل قیمت مبدل و هزینه های حمل و نقل و نصب
  2. صرفه جویی در مصرف انرژی با توجه به راندمان بالای و عدم نیاز به ذخیره سیال
  3. صرفه جویی در هزینه نگهداری
  4. صرفه جویی در فضای اشغال شده توسط مبدل با توجه به حجم کوچک مبدل
  5. تامین آبگرم بهداشتی بواسطه موارد مورد استفاده در ساخت مبدل (استنلس استیل)
  6. عملکرد کاملا پیوسته و لحظه ای و عدم نیاز به ذخیره سیال و بالا(200+ / 195-)
  7. سازگار جهت استفاده در شرایط سخت فشارهای بسیار پایین و بالا (Vaccume to 30Bar)
  8. رسوب گیری کمتر با توجه به جنس صفحات و جریانات گردابی بین لایه ها
  9. طول عمر بالا بدلیل استفاده از صفحات استنلس استیل و مقاومت بالا این ماده در برابر خوردگی و زنگ زدگ

مبدل حرارتی صفحه ای کامر

نصب و نگهداری مبدل حرارتی صفحه ای کامر

هنگام راه اندازی مبدل حرارتی صفحه ای باید توجه داشت سفت کردن بیش از حد اتصالات باعث وارد شدن آسیب جدی به مبدل می گردد.

در مرحله آبگیری هواگیری مدار سیال الزامی است. می گردد.مبدل حرارتی صفحه ای کامراین عمل باعث عملکرد صحیح و همچنین افزایش طول عمر

  1. هنگام راه اندازی و همچنین خارج کردن مبدل حرارتی صفحه ای کامر از مدار لازم است مبدل بصورت همزمان و به آرامی در مدار قرار گرفته یا خارج گردد.
  2. استفاده از صافی با فیلتر استنلس استیل جهت ورودی های مبدل حرارتی صفحه ای کامر الزامی است.
  3. مبدل ها با جوش مس برای استفاده از سیال آمونیاک مناسب نیستند برای این مصرف مبدل هایی با جوشکاری نیکل ساخته می شوند.
  4. در صورتی که آب محل استفاده مبدل بیش از حد استاندارد املاح داشته باشد استفاده از سختی گیر یا ضد رسوب (از قبیل سختی گیر های مغناطیسی یا الکترومغناطیسی و ضد رسوب های پلی فسفات) الزامی است.
  5. بوجود آمدن رسوب در مبدل ها بدلیل عدم استفاده صحیح از مبدل بوده و شامل گارانتی نمی شود

مبدل حرارتی صفحه ای کامر

گارانتی مبدل حرارتی صفحه ای کامر

گارانتی مبدل های حرارتی کامربه شرط تأیید شرکت عرضه کننده معمولا یکسال می باشد.

مشاوره و فروش مبدل حرارتی صفحه ای کامر

با تشکر از اعتماد شما،فروشگاه اینترنتی بامین تهویه با ارائه ی تصاویر،اطلاعات فنی و مشخصات انواع مبدل حرارتی صفحه ای کامر را جهت مقایسه و خریدی مطمئن در اختیار مشتریان محترم قرار داده است. مشاورین بامین تهویه آماده ی پاسخ گویی به سوالات فنی شما می باشند.

بامین تهویه تخصصی ترین وب سایت کشور در زمینه تأسیسات
