مشعل اتمسفر با رعایت استانداردهای ملی با شمارههای 7595 و 75940 در دو نوع گازی و گازوئیلی تولید میشوند.

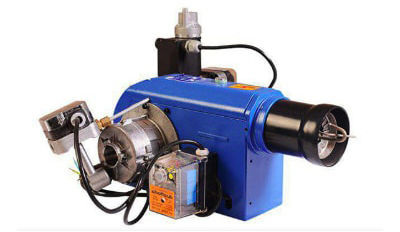

مشعل گازی اتمسفر در ظرفیتهای مختلف از 100,000 تا 350,000 کیلوکالری بر ساعت ساخته میشود، و از نوع مشعلهای فن دار خودکار میباشد که به تجهیزات اشتعال خودکار، مراقبت از شعله و کنترل شعله مجهز است.
همچنین، مشعل گازی اتمسفر در سه مدل با ظرفیتهای 350,000، 175,000 و 101,000 کیلوکالری بر ساعت و مشعل گازوئیلی اتمسفر در دو ظرفیت 156,000 و 90,000 کیلوکالری بر ساعت تولید میگردد.
بدنه و درپوش دستگاه به روش ریخته گری تحت فشار از نوع آلومینیوم تولید شده و پس از ساخت بوسیله رنگ پودری الکترواستاتیک کوره ای پوشش داده می شود. طراحی بدنه مشعل به گونه ای است که قطعات مشعل را بتوان در حجمی بهینه روی دستگاه سوار کرد.
مجموعه الکتروموتور و فن در این دستگاه از نوع تک فاز هستند و بسته به ظرفیت حرارتی، میتوانند در محدوده 100 تا 450 وات با دور موتوری 2800 دور در دقیقه عمل کنند.
فن مورد استفاده در این دستگاه از جنس آلومینیومی با نوع فوروارد است، که با استفاده از پیچهای آلن بر روی شفت موتور نصب میشود.
در مورد مشعل گازی اتمسفر، الکتروموتور مسئولیت چرخاندن فن را بر عهده دارد. اما در مورد مشعل گازوئیلی، الکتروموتور علاوه بر چرخاندن فن، وظیفه چرخاندن پمپ گازوئیل را نیز انجام میدهد. اتصال الکتروموتور به پمپ گازوئیل با استفاده از یک کوپلینگ پلاستیکی صورت میگیرد.
این شیر برای کنترل جریان گاز به کار میرود. دبی خروجی این شیر بر اساس توان خروجی مشعل تنظیم میشود و ایجاد افت فشار منطبق با حجم گاز مصرفی در مسیر را ایجاد مینماید. پس از گذشت 30 ثانیه از روشن شدن فن مشعل، رله دستور به شیربرقی میدهد و دریچه شیر مغناطیسی باز میشود، گاز وارد محفظه احتراق میشود؛ و در صورت قطع جریان رله، دریچه شیر بسته میشود و جریان گاز قطع میشود.
شیر مغناطیسی در مشعل گازوئیلی اتمسفر میتواند به دو صورت مستقل و یا در ترکیب با پمپ گازوئیل تولید شود. دبی خروجی این شیر باید با دبی پمپ گازوئیل همخوانی داشته باشد. شیربرقی گازوئیل از رله مشعل دستور خود را دریافت کرده و مسیر جریان سوخت را باز یا بسته میکند. در صورت انتخاب شیربرقی به صورت جداگانه برای مشعلاتمسفر گازوئیلی، انتخاب ظرفیت مناسب برای این شیر ضروری است تا علاوه بر تأمین دبی مورد نیاز، افت فشار لازم در مسیر عبور گازوئیل را نیز فراهم نماید.
پمپ گازوئیل در این مشعل وظیفه مکش سوخت از تانک و متراکم کردن و ارسال آن با فشار بالا به سر نازل می باشد. این پمپها از نظر عملکرد شبیه هم هستند اما از لحاظ ظرفیت و فشار کاری متفاوت هستند. چرخ دنده ها ، ورودی و خروجی و اجزای دیگر پمپ گازوئیل حساس هستند و حتی قبل از ورود سوخت به پمپ باید صافی گازوئیل نصب شود.
- نحوه اتصال پمپ گازوئیل دستگاه به لوله کشی به دو صورت تک لوله ای و دو لوله ای می باشد.
- فشار خروجی پمپ گازوئیل در این دستگاه بین 7 تا 20 بار می باشد که در هنگام نصب روی 10 بار تنظیم می شود. دامنه درجه حرارت سوخت در این دستگاه بین 10- تا 70 درجه سانتیگراد است.
- پمپ گازوئیل در این دستگاه معمولا از برند دانفوس و با سایز 1/2 اینچ می باشد.
پیشنهاد مطالعه : عملکرد رله مشعل گازی

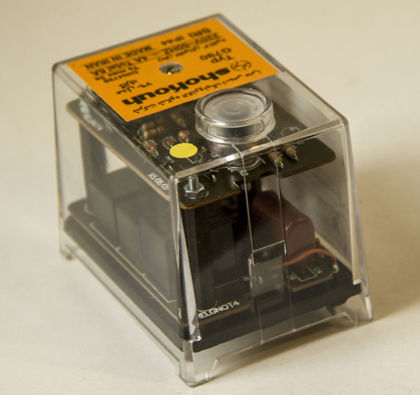

رله مشعل در مدلهای گازی G790 و گازوئیلی TF701 توسط شرکت شکوه تولید میشود.
این رله مشعل از مجموعهای از مدارات الکترونیکی تشکیل شده است که از ابتدای عملکرد مشعل، مدیریت کنترل شعله و کارکرد مشعل را بر عهده دارد.
دمپر به تیغه های فلزی گفته می شود که در ورودی هوا به مشعل نصب می شود و وظیفه تنظیم میزان هوای ورودی را بر عهده دارند. و در هنگام نصب توسط نصاب تنظیم می شود.همچنین در تمامی مدل ها از نوع دستی یک مرحله ای است .
ترانسفرمر بکار رفته در این دستگاه از نوع افزاینده می باشد و با برق 220 ولت کار می کند. ترانس جرقه برق 220 ولت را تبدیل به 10,000 ولت می کند که مناسب برای عملکرد الکترود جرقه است.
الکترودهای جرقهزن به میلههای نوکتیز اطلاق میشوند و در بخشی از آنها دارای یک قطعه سرامیکی هستند که برای نصب و مهار الکترودها به کار میرود.
فاصله دو الکترود جرقه باید حدود 3 میلی متر باشد. فاصله الکترود جرقه از بدنه نباید از 6 میلی متر کمتر باشد. برق مورد نیاز الکترود جرقه از نوع DC و 10,000 ولت می باشد که توسط ترانس جرقه تامین می شود.
کنترل شعله در مشعلاتمسفر گازی بوسیله میله یونیزاسیون و در مشعل گازوئیلی بوسیله چشم الکترونیکی یا فتوسل می باشد.
انتخاب و خرید مشعل گازوئیلی یک فرآیند مهم است، زیرا این تجهیزات برای انواع مختلفی از کاربردها مورد استفاده قرار میگیرند، در ادامه، مراحل انتخاب و خرید یک مشعل گازوئیلی را شرح دادهایم:
-
تعیین نیازها و مشخصات: برای شروع، باید نیازهای خود را مشخص کنید. این شامل نیاز به گرمایش چه مساحتی یا تجهیزاتی، میزان مصرف سوخت، فشار و دماهای مورد نیاز، و سایر مشخصات فنی است.
-
مطالعه مشخصات فنی: هنگامی که نوع مشعل را تعیین کردید، باید مشخصات فنی مشعلهای مختلف را مطالعه کنید. این شامل مصرف سوخت، کارایی، قدرت حرارتی، ویژگیهای ایمنی و کیفیت تولید کننده میشود.
-
بررسی قیمت و بودجه: قیمت مشعلهای گازوئیلی متناسب با مشخصات و کیفیت آنها متغیر است. برای انتخاب بهترین مشعل باید بودجه خود را در نظر بگیرید و قیمتها را مقایسه کنید.
-
خرید و نصب: پس از انتخاب مشعل مناسب، میتوانید آن را از تولیدکننده معتبر خریداری کنید. همچنین، نصب و راهاندازی مشعل باید توسط تخصصداران انجام شود تا عملکرد بهینه تضمین شود.
-
نگهداری و تعمیرات: پس از نصب مشعل، نگهداری منظم و تعمیرات به موقع ضروری است تا عمر مفید و کارایی بهتر مشعل حفظ شود.
همچنین، به مواردی همچون استانداردهای ایمنی و محیط زیستی نیز توجه کنید تا از انتخاب یک مشعل مطمئن و پایدار اطمینان حاصل کنید.
مشعل گازی و گازوئیلی اتمسفر از محبوب ترین برندهای موجود در بازار می باشند.برای اینکه بهترین انتخاب را داشته باشید حتما قبل از خرید مدل و ظرفیت حرارتی مد نظر خود را انتخاب و محاسبه نمایید. همچنین می توانید برای استعلام قیمت مشعل گازی و گازوئیلی اتمسفر با کارشناسان فروش شرکت بامین تهویه تماس حاصل نمایید.
این دستگاه دارای یک سال گارانتی و خدمات پس از فروش می باشد.
