مشعل رادمن (RAADMAN Burner)، یک محصول ارائه شده توسط گروه صنعتی پاکمن، در دو مدل گاز سوز و دوگانه سوز تولید میشود، با ظرفیت متنوع از حداقل ۱۷۷,۰۰۰ کیلو کالری بر ساعت تا حداکثر ۱،۲۷۳،۰۰۰ کیلو کالری بر ساعت. مشعل رادمن به تمامی استانداردهای ملی ایران از جمله ۷۵۹۴، ۷۵۹۵ و ۷۹۷۵ مطابقت دارد و در این استانداردها تولید و تست میشود.
دستگاه مشعل رادمن از تجهیزات اروپایی با برندهای معتبری مانند Dungs، Kromschroder، Honeywell، Lamtec، ABB، Grundfos، Fida، Suntec، Juntec، KSG، Danfoss و همچنین برندهای معتبر ایرانی از جمله شکوه و الکتروژن استفاده میکند.
این دستگاه طبق استاندارد EN303 طراحی و تولید شده و از انواع محفظههای احتراق پشتیبانی میکند. در ظرفیتهای مختلف، از ۳۳۰،۰۰۰ کیلو کالری بر ساعت به صورت یک مرحلهای با دمپر هوای دستی تا ۱،۰۰۰،۰۰۰ کیلو کالری بر ساعت به صورت دو مرحلهای با دمپر اتوماتیک تولید میشود. همچنین در ظرفیت ۷۲۰,۰۰۰ و بالاتر، مشعل رادمن دارای سیستم مادولار با دمپر اتوماتیک میباشد.
مشعل مادولار رادمن توانایی تنظیم در ۱۰ رنج ظرفیتی مختلف را با استفاده از کنترلر LAMTEC مدل LCM100 دارا میباشد.
همه مدلهای مشعل رادمن دارای بدنه آلومینیومی بسته دایکاست (Die-cast) میباشند.
مشعل گاز سوز رادمن در سه گروه :
ظرفیت پائین تا ۰۰۰,۳۷۲ کیلو کالری بر ساعتسری ظرفیت متوسط تا ۰۰۰,۴۸۰ کیلو کالری بر ساعت
و سری ظرفیت بالا تا ۰۰۰,۲۷۰,۱ کیلو کالری بر ساعت در۱۱ مدل مختلف تولید و عرضه می شود.
مشعل گاز سوز با حروف RGB نمایش داده می شود و در ظرفیت ۳۳۵،۰۰۰ کیلو کالری دارای مدل RGB-V است که به صورت عمود بر محفظه ی احتراق یا دیگ نصب می شود.
مشعل های موجود سایر برندها در بازار تمامآ در راستای دیگ نصب می شوند و طول مشعل در امتداد طول دیگ است . در موتور خانه هایی که محدودیت فضا وجود دارد مشعل RGBV میتواند راه حل مناسبی باشد. از مشعل RGB-V رادمن جهت کوره ها و دیگ های عمودی نیز می توان به خوبی بهره برد.

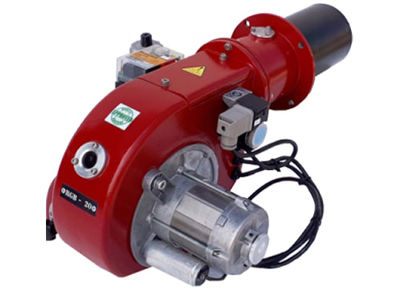

مشعلرادمن مدل RGB20 گاز سوز از نوع یک مرحله ای با دمپر هوای دستی و ظرفیتی معادل ۲۰۶ کیلو وات ۱۷۷،۰۰۰ کیلو کالری بر ساعت با مصرف گاز حداکثر ۲۰ متر مکعب بر ساعت و فن فوروارد CCW تولید می شود.
میزان تولید CO و NOX در مشعل RGB20 در حال کار پائین تر از ۱۰ تا ۷۰ PPM است . این مشعل قابل تنظیم از ظرفیت ۰۰۰,۹۵ کیلو کالری بر ساعت تا ۱۷۷،۰۰۰ کیلو کالری است.
مشعل RGB20 رادمن مناسب برای دیگ های فایرباکس ، فایرتیوب ، واترتیوب و کوره های هوای گرم و کاربری های خانگی است.
مدل گازی RGB-38 که قابل تنظیم در دو رنج ۱۵۴ تا ۳۸۱ کیلووات با ۱۳۲،۰۰۰ تا ۳۲۷،۰۰۰ کیلو کالری بر ساعت است از نوع یک مرحله ای با دمپر هوای دستی است.
میزان تولید COو NOX مشعل RGB-38 رادمن بین ۱۰ تا ۵۰ PPM است.
از مدل RGB-38 در کاربری های خانگی و صنعتی با ظرفیت پائین می توان بهره برد.
مدل RGB55 قابل تنظیم دو رنج کارکرد بین ۱۶۰ تا ۵۸۰ کیلو وات است و از نوع دو مرحله ای با دمپر اتوماتیک است . سرور موتور بکار رفته در این مشعل از برند هانیول مدل LKS160 می باشد . برق مصرفی این دستگاه تک فاز است.
فن بکار رفته در این مشعل از نوع فورواردCCW است.
مشعلRGB55 رادمن دارای نوع ساده و مادولار است که در نوع مادولار دمپر هوا بصورت اتوماتیک و قابل تنظیم در ۱۰ مرحله است و از سیستم کنترل ظرفیت Lamtec بهره می برد . مدل های مادولار مشعل رادمن دارای نمایشگرد حالت عملکرد هستند.
مدل RGB-85 که قابلیت تنظیم در رنج ۲۷۰ تا ۸۳۷ کیلووات را دارد ، در دو نوع دو مرحله ای و مادولار تولید می شود . مدل دو مرحله ای دارای دمپر اتوماتیک با کنترلر هانیول و مدل مادولار دارای دمپر اتوماتیک با کنترلر Lamtec می باشد . میزان تولید CO و NOX پائین در حد ۳۰ تا ۱۰۰ میلی گرم بر کیلو وات ساعت کارکرد، این مشعل را در کلاس ۲ NOX قرار داده است.برق مصرفی مدل RGB85 از نوع سه فاز است.
این مشعل دارای لولا برای باز کردن و سرویس و جدا شدن محفظه مشعل از لوله احتراق است.
مدلRGB110 قابل تنظیم در رنج ۳۵۰ تا ۱۱۵۰ کیلو وات است که در دو نوع دو مرحله ای و مادولار تولید می شود . فشار گاز مورد نیاز راه اندازی این مشعل ۲ پوند است. گستره ظرفیت حرارتی این مشعل در حداقل و حداکثر دارای ضریب بالاتر از ۳ است که از قابلیت های این مشعل به حساب می آید . مدل دو مرحله ای دستگاه مشعل رادمن مدل RGB110 با رله LFL زیمنس و مدل مادولار با استفاده از کنترلر لمتک کار می کند . برق مصرفی این مشعل در هر دو نوع دو مرحله ای و مادولار از نوع سه فاز است.
مدل RGB145 که در دو مدل مادولار و دو مرحله ای تولید می شود قابل تنظیم در رنج ۴۵۰ تا۱۴۵۰ کیلووات است که این گستره کاری کاربری مشعل را برای بسیاری از سیستم های گرمایی ممکن ساخته.
کلاس تولیدNOX این مشعل ۲ است و بین ۳۰ تا ۱۰۰ میلی گرم درهر کیلووات ساعت کارکرد تولید CO و NOX دارد.
کنترلر مشعل در هر دو مدل مادولار و دو مرحله ای از نوع Lamtec است.فن دستگاه از نوع بکوارد CCW است.
فشار گاز مورد نیاز این دستگاه ۲ پوند است.
مدل RGB-V که تنها در ظرفیت ۳۹۰ کیلو وات با رنج کار از ۲۰۰ کیلو وات است تولید می شود دارای سیستم یک مرحله ای با دمپر دستی است.
مزیت این مشعل نسبت به سایر مشعل ها عدم اشغال فضای جلوی دیگ است ، بگونه ای که با طراحی خاص هوا و گاز ورودی با گردش ۹۰ درجه وارد محفظه احتراق شده و مشعل بصورت عمود بر محفظه احتراق دیگ نصب می شود.
برق مصرفی این مشعل تکفاز است و در تمامی مدل های دیگ فایرباکس ، فایر تیوب و واتر تیوب کاربرد دارد.
لوله ی احتراق به بدنه ی مشعل بصورت عمودی با ۴ عدد پیچ متصل می شود که قابلیت باز و بست آسان دارد.
مشعلهای دوگانه سوز رادمن در محدوده ظرفیتی ۵۸۰ تا ۸۱۰ کیلووات قرار دارند و در دو مدل RLGB55 و RLGB80 طبق استانداردهای ۲۶۷ و DIN EN 676 تولید و به بازار عرضه میشوند.
این مشعلها با حروف اختصار RLGB نمایش داده میشوند و دارای کلاس NOX معادل ۲ میباشند.
مشعل RLGB-55 در محدوده ظرفیت ۱۹۰ تا ۵۸۰ کیلووات عمل میکند و از نوع دو مرحلهای با دمپر اتوماتیک میباشد. این مشعل از رله TMG740 شکوه و پمپ گازوئیل Suntec برای عملکرد خود استفاده میکند و با برق تکفاز کار میکند.
فن این دستگاه از نوع بکوارد CCW است و از موتور دمپر هانیول LKS بهره میبرد.
بدنه مدل RLGB-55 از طریق ۴ عدد پیچ به لوله احتراق متصل میشود و دارای مصرف گازوئیل معادل ۴۸ کیلوگرم بر ساعت میباشد.
مشعل ALGB-80 در بازه ظرفیتی ۳۰۵ تا ۸۱۰ کیلو وات عمل میکند و از نوع دو مرحلهای با دمپر اتوماتیک است که برای راهاندازی به برق سه فاز نیاز دارد. این دستگاه از فن نوع فوروارد CCW است و در حداکثر ظرفیت مصرف گازی معادل ۶۸ کیلو گرم بر ساعت دارد.
تجهیزات این مشعل شامل موتور دمپر هانیول LKS، پمپ سانتک و رله TMG شکوه، و شیرهای برقی Juntec میباشد.
برای اجرای این مشعل، نیاز به فشار گازی معادل ۲ پوند دارید.
بدنه مشعل به وسیله لولا به لوله احتراق متصل میشود که تعمیرات و نگهداری آن را آسان میکند.
