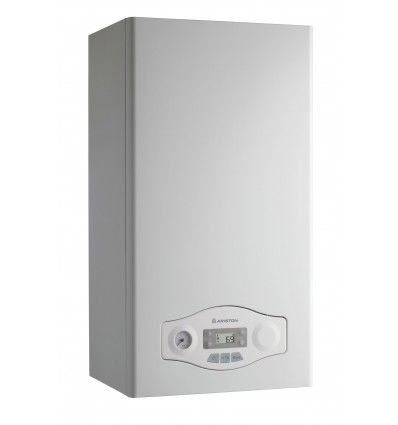

پکیج چیست؟


پکیج heating package یک دستگاه مستقل تأمین‌کننده گرمایش محیط و تولید کننده آب گرم مصرفی بهداشتی است. پکیج دستگاه نسبتاً کوچکی است و فضای کمی را نسبت به موتورخانه اشغال می‌نماید. پکیج دیواری گرمایشی امروزه با استقبال بسیار زیادی از سوی سازندگان قرار گرفته شاید مهمترین دلیل این موضوع هزینه اولیه کمتر، لوله کشی کمتر ( در مقایسه با موتورخانه مرکزی) ، کاهش هزینه های ساخت با کم شدن اجرت اجرای موتورخانه و.....  اما استقبال از این دستگاه از سوی مصرف کنندگان نیز دلایلی همچون استقلال واحد های آپارتمانی از نظر  گرمایش و آبگرم مصرفی ،  کاهش مصرف گاز ( که البته نظر مصرف کننده بوده و علمی و عملی اثبات نشده است)
این دستگاه در کنار این مزایا، معایبی هم دارد : هزینه نگهداری بالاتر به نسبت موتورخانه، ایمنی پایین تر بخصوص در مواقعی که دستگاه در داخل واحد نصب می شود، ظرفیت محدود، محدودیت سوخت مصرفی ( در پکیج های دیواری) و....

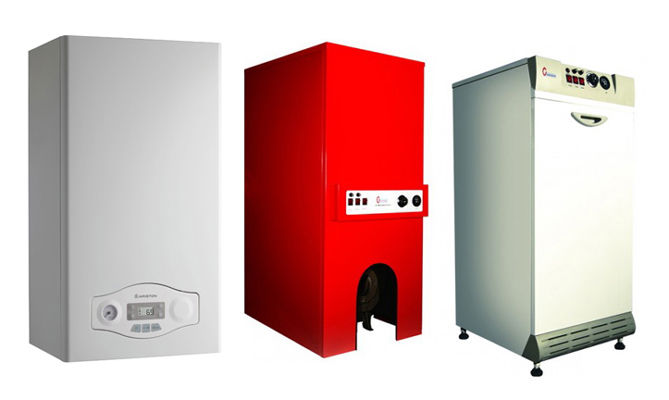

انواع پکیج زمینی و دیواری



انواع پکیج


پکیج گرمایشی از نظر سوخت مصرفی به چند دسته تقسیم می‌شوند که عبارتند از:



پکیج‌ گازی





پکیج‌ گازی




پکیج‌ گازوئیلی




پکیج‌ گازوئیلی



پکیج‌ دوگانه‌ سوز


پکیج‌ دوگانه‌ سوز

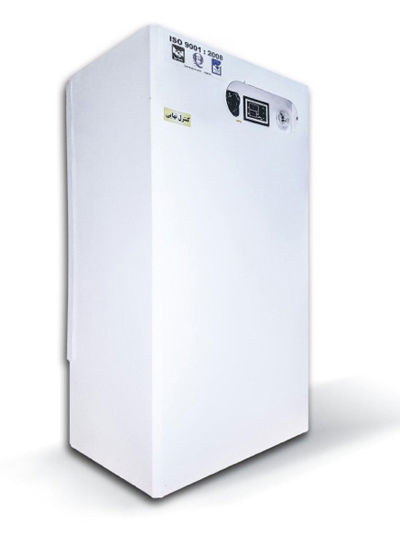

پکیج‌ برقی



پکیج‌ برقی

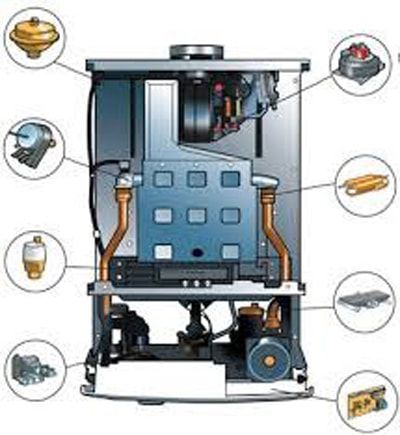

اجزای تشکیل دهنده پکیج های گرمایشی



پمپ سیرکولاتور پکیج


پمپ سیرکولاتور پکیج دیواری معمولا از نوع پمپ های خنک شونده با آب، و بسیار کم صدا هستند.
پمپ پکیج دیواری دارای دبی و میزان آبدهی متناسب با ظرفیت پکیج حرارتی است و هد آن متناسب با رنج نرمال هد در ساختمان هایی با مساحت ۱۰۰ تا ۳۰۰ متر مربع می باشد.
پکیج حرارتی اگر در سیستم گرمایش از کف استفاده شود شاید در هد پمپ و گردش مناسب در لوله های گرمایش از کف عملکرد خوبی نداشته باشد. لذا باید یک دستگاه کمکی در مدار پکیج سری شود.
پمپ سیرکولاتور پکیج حرارتی برای گردش آب در رادیاتورها ، حوله خشک کن ها ، کویل داکت اسپلیت و فن کویل ها مناسب است. این در حالیست که دستگاه‌های ذکر شده طبق استاندارد تولید شده باشند.
این پمپ معمولا از نوع سه دور؛ گراندفوس، ویلو، داب، سمنان انرژی، لئو و ابارا انتخاب می شود.
 پمپ سیرکولاتور پکیج دیواری در مدار آب گرمایش جهت سیرکوله آب قرار می‌گیرد و در فشار آب مصرفی تاثیری ندارد.
اتصال این پمپ معمولا از نوع اتصال رزوه ای و در سایزهای بالاتر و پکیج های زمینی گاها آن از نوع اتصال فلنجی است.



منبع انبساط پکیج


منبع انبساط پکیج معمولاً از ظرفیت ۶ لیتر تا ۱۸ لیتر تولید می‌شود که در پکیج های حرارتی تا ظرفیت ۷۰۰۰۰ کیلوکالری برساعت کاربرد دارد. منبع انبساط پکیج زمینی و دیواری از نوع تیوب دار با حداکثر تحمل فشار ۳ تا ۳.5 بار است.
 این مخازن دارای تیوب غیرقابل تعویض از جنس EPDM هستند که حداکثر تا دمای ۹۰ درجه سانتیگراد قدرت تحمل دارند.
منبع انبساط پکیج در دو نوع گرد و مکعب مستطیلی تولید می‌شوند و دارای بدنه فولادی هستند. سایز اتصال منبع انبساط بسته پکیج ها معمولاً سایز ۳/۸ یا ۳/۴ یا۱/۲ اینچ هستند. ضخامت منبع انبساط پکیج به دلیل اینکه فضای زیادی در دستگاه اشغال نکند کم است. در ظرفیتهای پایین ضخامت معادل ۶۱ تا ۷۵ میلیمتر و در ظرفیت های بالاتر تا ۲۰۰ میلی متر هم می باشد.



مبدل ثانویه پکیج دیواری


مبدل ثانویه در پکیج های دو مبدل جهت تامین و تولید آبگرم مصرفی با استفاده از آب گرم تولید شده در مبدل اولیه استفاده می شود.
مبدل حرارتی ثانویه برخلاف مبدل اولیه که بصورت مستقیم  با آتش مشعل گرم می شود، با آبگرم تولید شده در مبدل اولیه گرم می شود.
مبدل ثانویه از نوع Brazed Plate با صفحات استنلس استیل و جوشکاری بین صفحات مس است که شامل دو مدار آب شهری و آبگرم است که بین صفحات شیاردار شورون جران پیدا می کنند. راندمان این مبدل بالای 95 درصد است و آبگرم لحظه ای را در اختیار قرار می دهد.
سایز اتصالات در مبدل ثانویه ½ یا ¾ اینچ است و اتصالات بصورت رزوه ای هستند. استیل بکار رفته در این مبدل از نوع 316 است.
تحمل فشار مبدل حرارتی ثانویه تا 40 بار و تحمل دمای آن تا 200 درجه سانتی گراد است. تنها موردی که به این مبدل حرارتی آسیب می زند رسوب گیری آن است که بوسیله سختی گیر مغناطیسی در بخش ورود آب به پکیج تا حدودی حل می شود.
مبدل ثانویه دارای 4 اتصال است. ورود آب سرد ، خروج آبگرم مصرفی ، ورود آبگرم دستگاه برای گرمایش و خروج آب سرد شده دستگاه.



مشعل پکیج یا برنر پکیج


مشعل یا برنر وظیفه اختلاط مناسب گاز و هوا برای تشکیل شعله مناسب را دارد. مشعل پکیج از کلکتور توزیع کننده ، نازل ها و تیغه ها تشکیل شده است. جهت مخلوط شدن گاز با هوا در ورودی گاز، نازل تعبیه شده است که وظیفه مکش هوا را دارد. پس از مخلوط شدن گاز و هوا ، این مخلوط  مسیر رفت و برگشتی را در برنر طی می کند تا پس از تکمیل اختلاط در دهانه خرو جی تیغه ها احتراق مناسبی حاصل شود.
مشعل تنها عمل اختلاط  هوا ، گاز و تولید ترکیب مناسب را بر عهده دارد و تشکیل شعله وابسته به جرقه زدن است که روی شعله قرار دارد.



محل نصب پکیج ها


پکیج از نظر محل نصب، به دو دسته پکیج دیواری و پکیج زمینی تقسیم‌ بندی می‌شوند. پکیج های دوگانه‌ سوز اغلب در ظرفیت‌های بالاتر و به صورت زمینی در فضای خارج از محیط مورد نظر (به دلیل نیاز به هوای احتراق زیاد) نصب می‌گردند.



پکیج دیواریپکیج زمینیپکیج


پکیج‌های گازوئیلی که انواع گازی و برقی قابلیت نصب به صورت دیواری را دارا می‌باشند.



پکیج

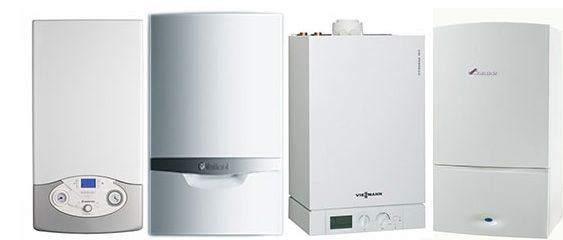

انواع پکیج های دیواری گازی


پکیج دیواری گازی به چند دسته تقسیم می‌شوند که عبارتند از:

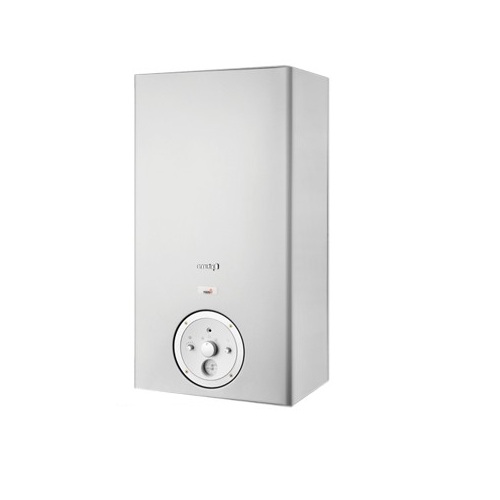

  1.  پکیج‌ دیواری تک مبدل فن‌دار

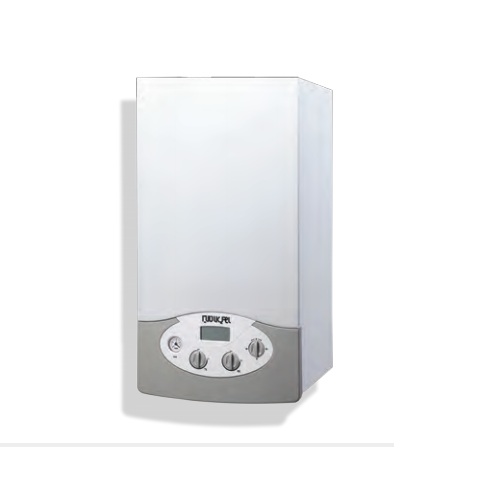

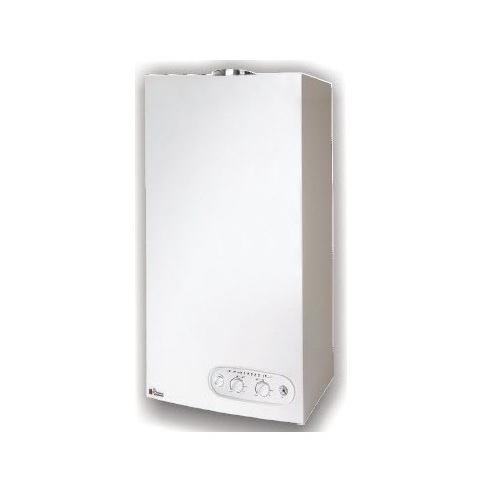

  2. پکیج‌ دو مبدل فن‌دار

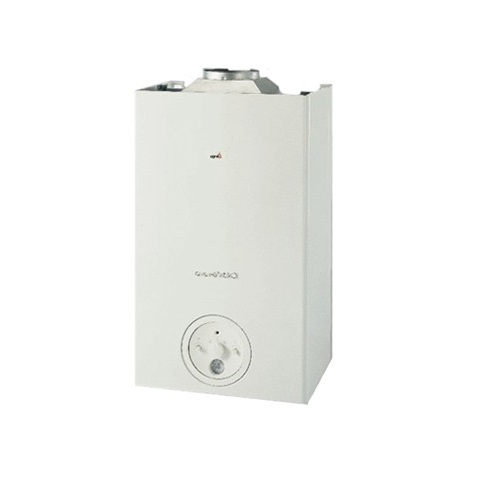

  3. پکیج‌ تک مبدل بدون فن

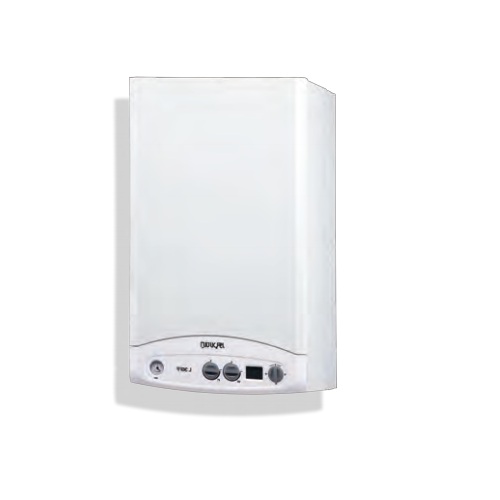

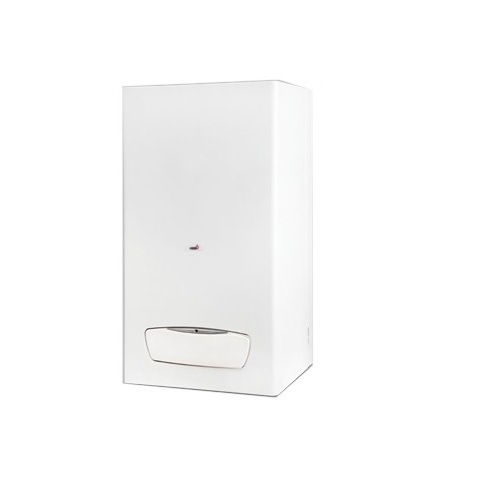

  4. پکیج دو مبدل بدون فن

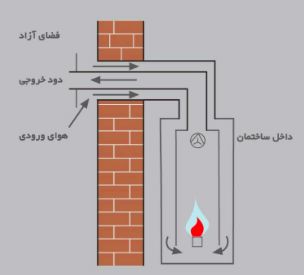

پکیج های محفظه باز و بسته


پکیج های محفظه باز یا بدون فن به دستگاه هایی اطلاق می‌گردد که هوای احتراق خود را از فضای محل نصب تأمین می‌کنند و جهت خروج دود دارای فن نمی‌باشند و توسط فشار مکش دودکش اگزاست می‌شوند. پکیج ‌های محفظه بسته یا فن‌دار به پکیج‌ هایی اطلاق می‌گردد که هوای احتراق خود را از فضای خارج از محیط تأمین می‌کنند. و جهت خروج گازهای احتراق از یک دستگاه فن جهت این عمل استفاده شده به گونه‌ای که با روشن شدن شعله فن نیز شروع به کار کرده و گازهای اختراق را به خارج هدایت می‌کند . در این حالت داخل دستگاه فشار منفی ایجاد شده و هوای احتراق به داخل مکش می‌شود. این دستگاه ها از دودکش‌های دو جداره استفاده می‌کنند که لایه درونی جهت خروج گازهای احتراق و لایه بیرونی جهت ورود هوای احتراق می‌باشد.

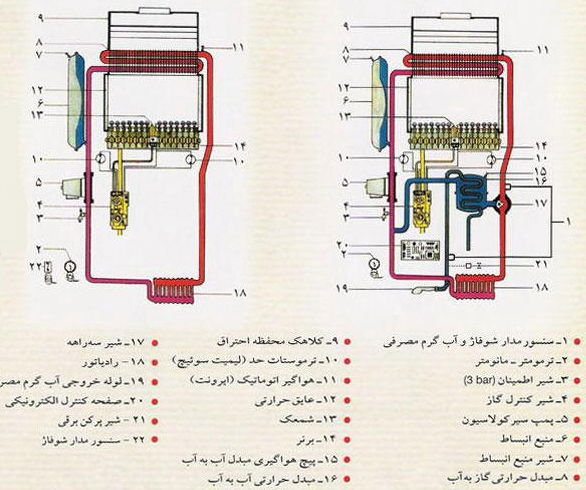

دودکش پکیج دیواری دو مبدل

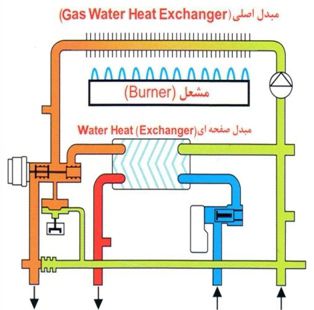

پکیج های دو مبدل



پکیج شوفاژ دیواری دو مبدل

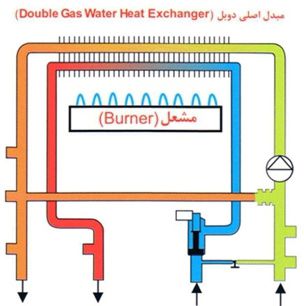

پکیج های تک مبدل و چگالشی


پکیج‌ های تک مبدل به دستگاه هایی اطلاق می‌گردد که جهت گرمایش محیط و جهت گرم کردن آب مصرفی از یک مبدل استفاده می‌کنند. به گونه‌ای که درون لوله‌های مبدل لوله عبور آب مصرفی نیز تعبیه شده که علاوه بر گرم شدن آب مدار اولیه آب مدار مصرفی نیز گرم شود. پکیج‌های چگالشی به تجهیزاتی گفته می‌شود که به جهت استفاده از حرارت نهان بخار آب موجود در گازهای احتراق از راندمان بالایی برخوردارند. به گونه‌ای که آب برگشتی از مدار گرمایش با گازهای احتراق تبادل حرارت انجام داده و علاوه بر گرم شدن افزایش راندمان ۱۰ الی ۱۲ درصدی سبب تخلیه آب چگالیده شده می‌شود.



پکیج شوفاژ دیواری تک مبدل



مزایای پکیج‌ های دیواری



  1. مناسب جهت استفاده در خانه‌های کوچک و آپارتمان‌ها
  2. تأمین آب گرم محفظه‌ای
  3. نصب آسان
  4. عدم اشغال فضای زیاد
  5. صرفه‌ جویی انرژی
  6. استقلال در تنظیم دمای محیط و آب مصرفی



معایب پکیج‌های دیواری



  1. جهت استفاده در منازلی که دو و یا تعداد بیشتری سرویس بهداشتی و حمام دارند مناسب نمی‌باشد.
  2. عدم وجود حجم ذخیره آب گرم مصرفی
  3.  محدودیت‌های نصب در ساختمان‌های کوچک
  4. عدم کارایی در فشار آب پایین
  5. رسوب‌ پذیری بالا که منجر به نیاز به اسیدشویی یا تعویض مبدل می‌شود.



آیا می دانید  از بین این همه برندهای متفاوت کولر گازی چطوری می توانید مناسب ترین کولر گازی را برای خودتون انتخاب کنید؟
جهت مشاهده راهنمای خرید به لینک زیر مراجعه نمایید
  خرید کولر گازی

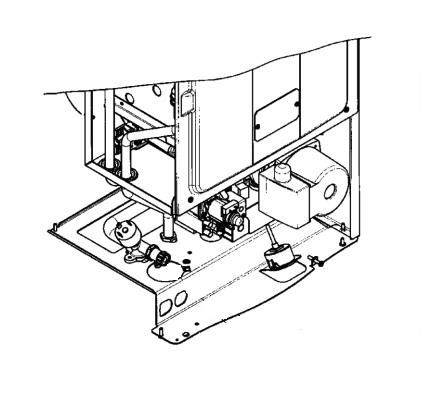

نصب پکیج دیواری


در واحدهای مسکونی یا غیرمسکونی که مساحت آنها کم‌ تر از ۶۰ مترمربع می‌باشد ممنوع است مگر آن که هوای مورد نیاز احتراق گاز مصرفی دستگاه از طریق دریچه دایمی که مستقیماً به هوای آزاد راه دارد تأمین گردد. مهم‌ ترین قوانین نصب دودکش پکیج گازی بدون فن حداقل قطر دودکش نباید کمتر از ۱۵ سانتیمتر باشد.ارتفاع دودکش پکیج گازی بدون فن ۴ متر می‌باشد. هر دستگاه باید دارای دودکش مستقل باشد.ارتفاع دودکش می‌بایست حداقل ۱ متر از کف بام بالاتر باشد و مجهز به کلاهک H می‌باشد. عبور دودکش از فضای داخلی و سقف کاذب حمام مجاز نیست. استفاده از لوله‌های قابل انعطاف ممنوع می‌باشد.

نصب پکیج دیواری



سیستم ضد یخ پکیج


سیستم ضد یخ‌ زدگی : با رسیدن درجه حرارت آب داخل مدار گرمایش دستگاه به کم‌ تر از ۷ درجه سانتیگراد پمپ فعال می‌شود. اگر درجه حرارت آب به ۴ درجه سانتیگراد یا پایین‌تر کاهش یابد مشعل هم روشن می‌گردد. درجه حرارت را به سطح ایمن می‌رساند تا از یخ زدن آب کویل و ترکیدگی آن مخصوصاً در مورد دستگاه هایی که در فضای خارجی نصب می‌گردند جلوگیری به عمل آید.

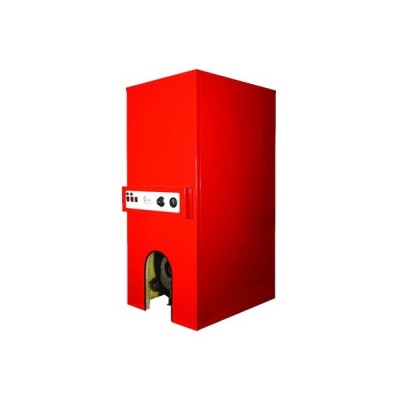

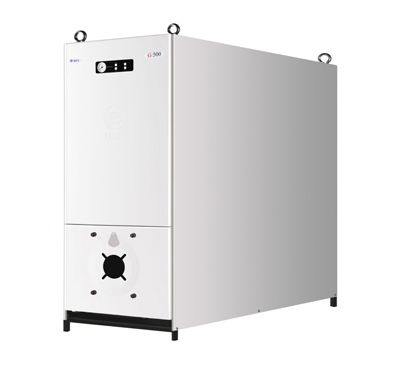

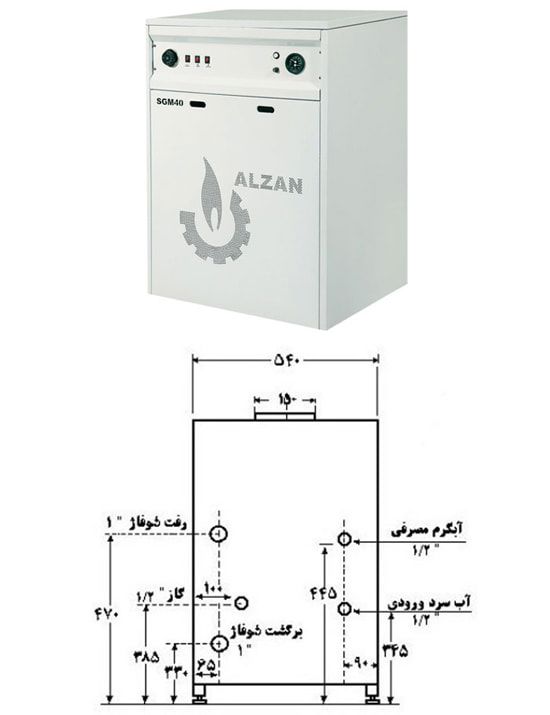

 پکیج زمینی


پکیج زمینی در دو نوع با مشعل اتمسفریک و بدون مشعل ساخته می شوند که هنگام تهیه و خرید نوع بدون مشعل باید مشعل متناسب با ظرفیت دستگاه نیز خریداری شود. در مواردی که میزان آب گرم مصرفی به نسبت ظرفیت حرارتی بالاتر باشد از پکیج های زمینی یا دیواری با منبع ذخیره آبگرم استفاده میشود. حجم این منابع از ۲۰ لیتر تا ۱۶۰ لیتر به نسبت ظرفیت دستگاه متفاوت است.



پکیج زمینی



استفاده از سختی گیرها در پکیج


اگر سختی آب ورودی به دستگاه از ۱۵۰ میلی‌گرم در لیتر (PPM) بالاتر باشد پیشنهاد میشود از دستگاه سختی گیر در مسیر آب ورودی استفاده شود. آب سخت درون لوله‌ها و مبدل‌های رسوب سختی به جای می‌گذارد، عمر آن را کاهش داده و در نهایت باعث کاهش راندمان، مسدود شدن و از کار افتادن دستگاه می‌گردد.


مهم‌ ترین روش‌های کاهش سختی آب


  1. دستگاه‌های تبادل یونی

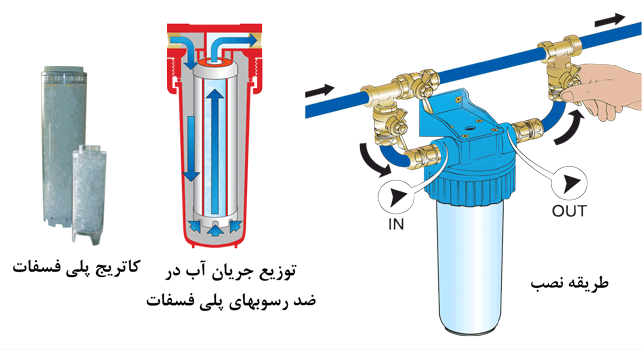

  2. سختی‌گیرهای پلی‌فسفات


پلی‌فسفات‌ها در آب حل شده و آهن و کلسیم و منیزیم را پوشانده و از جدا شدن آنها و رسوب به جدار لوله جلوگیری می‌کنند. پلی‌فسفات‌ها کاملاً غیر سمی هستند و در مسیر آب شرب پکیج شوفاژ قابل استفاده می‌باشند.  معمولاً‌ نسبت به مصرف آب پلی‌فسفات‌ها باید طی ۶ الی ۱۲ ماه بعد از نصب تعویض گردند و این زمانی است که پلی‌فسفات‌های داخل کارتریج به نصب کاهش پیدا کرده است.





   سختی گیر پلی فسفات پکیج دیواری              سختی گیر پلی فسفات پکیج دیواری

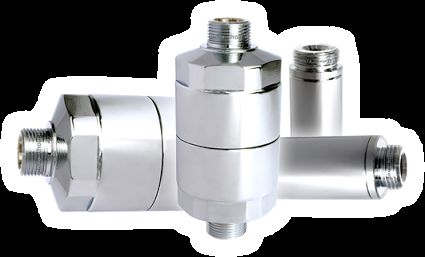

 سختی‌ گیرهای مغناطیسی


در پکیج‌های شوفاژ دیواری و زمینی از سختی‌گیرهای مغناطیسی نیز استفاده می‌شود به گونه‌ای عمل می‌کنند که در مسیر جریان آب ورودی نصب شده و میدان مغناطیسی خاص و قوی ایجاد می‌کنند که اثر این میدان مغناطیسی روی آب عبوری اعمال می‌شود .و تغییراتی را در نحوه آرایش بار الکتریکی و مولکول‌های آب ایجاد می‌کند و بارها به صورت منظم درآمده و سطح تماس یون‌ها یا یکدیگر کم‌ تر شده و این عمل سبب افزایش مولکول‌های آزاد آب شده که علاوه بر عدم تمایل به چسبندگی به جدار لوله حلالیت آب هم در این حالت بالا رفته و رسوبات قبلی را در خود حل خواهد کرد.




سختی گیر مغناطیسی پکیج دیواری


   محاسبه و انتخاب پکیج شوفاژ


جهت محاسبه و انتخاب پکیج شوفاژ ابتدا باید ظرفیت گرمایشی مورد نیاز را بر طبق اقلیم منطقه و محل زندگی که بسته به نوع آب و هوای منطقه میزان ظرفیت حرارتی پکیج مورد نیاز متغییر است. سیستم گرمایشی مورد استفاده در ساختمان ( فن کویل ، رادیاتور، گرمایش کف...)استفاده از سیستم هایی مانند گرمایش از کف نیازمند دستگاه هایی با پمپ قوی تر است. میزان مصرف آب گرم مصرفی باید با میزان دبی آبگرم تولیدی هر دستگاه مطابقت داشته باشد. نوع سوخت مورد نظر با توجه به اینکه امکان دسترسی به گاز شهری در بعضی مناطق وجود ندارد می بایست از پکیج های گازوییلی ، نفتی یا برقی استفاده گردد. محل نصب دستگاه در ساختمان(موتور خانه ، بالکن،...)شرایط ساختمان (امکان نصب دودکش تک یا دو جداره، شرایط تامین هوای تازه،...)متراژ ساختمان در مناطق معتدل با کاربرد مسکونی و ارتفاع سقف ۳ متر به طور متوسط به ازای هر متر مربع از مساحت ساختمان ۱۵۰ کیلوکالری در ساعت ظرفیت حرارتی برای انتخاب پکیج دیواری و زمینی در نظر گرفته میشود.


محاسبه و انتخاب پکیج شوفاژ



نکات حائز اهمیت انتخاب سیستم حرارتی پکیج شوفاژ



تـا زیـر بنـاي 150 متـر تـوان دستگاه 26 کیلـو وات، از زیـر بنـاي 150 تا 210 متـر میتـوان از دستگاه 30 کیلـووات و از زیـر بنـاي 210 متـر تـا 250 متـر تـوان دستگاه 36 کیلووات باشد.



توجه به مبدل حرارتـی محـل

در صـورتی کـه گرمـایش سـاختمان، از کـف باشـد بهتـر اسـت از پکیج های کندانسینگ (چگالشی) اسـتفاده گـردد تـا مصـرف گـاز کمتـر گـردد و یـا در صـورتی کـه از فـن کویل بـراي گرمـایش اسـتفاده مـی شـود بهتـر اسـت از پکـیج منبـع دار اسـتفاده شـود تـا در زمان استفاده آب گرم مصرفی، فن کویل ها باد سرد نزنند.



توجه به آبگرم مصـرفی

چنانچـه بـه آبگـرم فـراوان نیـاز داریـد (بـراي بـیش از یـک حمـام) بهتـر اسـت از پکـیج هـاي مخـزن دار یـا پکـیج بـا قـدرت حرارتـی بـالاتر از ۳۱ کیلـووات اسـتفاده کنید.



پکـیج دیـواري یـا زمینـی

چنانچـه ظرفیـت حرارتـی زیـادي از دستگاه انتظـار داریـد معمـولا براي آپارتمان هاي با بـیش از 300 متـر مربـع بهتـر اسـت از پکـیج هـاي زمینـی اسـتفاده کنیـد. در هـر صـورت اولویـت بـا پکـیج هـاي دیـواري مـی باشـد چـرا کـه بسـیار کـم مصـرف تـر نسبت به نوع زمینی و یا مخزن دار هستند.



مبدل پـکیج

امـروزه بـه دلیـل امـلاح زیـاد آب در ایـران علـی الخصـوص شـهرهایی ماننـد قم و یـزد اسـتفاده از پکـیج هـاي دو مبدل بهتـر می باشـد. پکـیج هـاي تـک مبدلـه پـس از چند سال دچار رسوب گرفتگی شده و راندمان دستگاه پایین میاید.



دودکــش پکیج شوفاژ

در طبقــات آخــر آپارتمــان بــه دلیــل اینکــه طــول عمــودي لولــه دودکـش سـاختمان کمتـر از 3 متـر اسـت حتمـا مـی بایسـت پکـیج فـن دار نصـب گـردد. امـا درطبقات زیـرین در صـورتی کـه طـول افقـی لولـه دودکـش کـم باشـد (کمتـراز 1 متـر) مـی تـوان از نوع بدون فن استفاده کرد و از صـداي فـن دستگاه بـه خصـوص در زمسـتان در امـان بـود. هـر چنـد بـراي ایمنـی از گازهـاي سـمی احتـراق، بهتـر اسـت از نوع فـن دار بـویژه بـا دودکـش دو جداره استفاده شود.

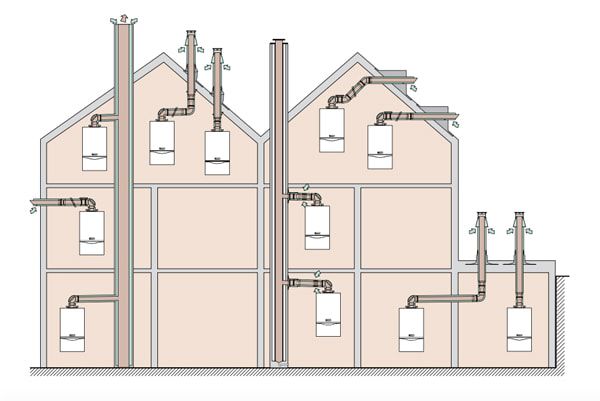

شکل زیر انواع حالت نصب پکیج شوفاژ دیواری فن دار را نمایش میدهد.



نصب پکیج شوفاژ دیواری فن دار


توجه: چنانچه به هر دلیـل امکـان اسـتفاده از انـواع پکـیج هـاي فـن دار نبـود، دستگاه مـی بایسـت مجهـز بـه سنسـور حرارتـی دودکـش باشـد. ایـن سنسـور بـا دریافـت علایـم حرارتـی دودکـش، انسـداد و گرفتگـی دودکش را آشکار کرده و دستگاه خاموش  شود.



خدمات پس از فـروش

پکـیج را از شـرکتی خریـداري کنیـد کـه داراي اعتبـار و حسـن شـهرت بـوده و تـوان خـدمات پـس از فـروش حرفـه اي را داشـته باشـد. همچنـین کارخانـه سـازنده توان پشتیبانی بلنـد مـدت از قطعـات تولیـدي خـود را داشـته باشـد. پکـیج هـاي خـوب داراي گـارانتی 2 تـا 3 سـال هسـتند. بهتـرین برندهای  خـارجی موجـود در ایـران مربـوط بـه شـرکت هـاي ایتالیـایی و ترکیه میباشـد. امـروزه شـرکت هـاي داخلـی توانمنـدي قابـل قبـولی براي ساخت پکیج پیدا کرده اند.



عیب یابی اتومات پکیج

پکیج هـایی طراحـی شـده انـد کـه داراي سیسـتم عیـب یـاب اتوماتیـک بـا کـد میباشند. حسـن ایـن قابلیـت در عیـب یـابی سـریع حتـی توسـط کـاربر معمـولی مـیباشـد. چنـین دستگاهی کـه داراي عیـب یـاب مجهـز بـه سنسـورهاي کنتـرل عملکـرد اسـت، خطاهـاي عملکـرد را بصورت کدهاي مشـخص در مـانیتورنمـایش مـی دهـد و کـاربر یـا سرویسـکار بـا مراجعـه بـه دفترچه راهنماي متوجه نوع عیب میگردد.



فیلترهـای پکیج

در راه انـدازي پکـیج نصـب چنـد فیلتـر بـه افـزایش طـول عمـر مفیـد دسـتگاه کمـک میکند.



فیلتـر گـاز

نصـب فیلتـر گـاز مناسـب بـر روي شـیر گـاز پکـیج، از ورود ذرات معلـق در گـاز شـهري جلـوگیري میکنـد و باعـث بـالا رفـتن طـول عمـر شـیر برقـی مـی گـردد. ایـن شـیر وظیفـه کنتـرل جریـان گـاز را برعهـده دارد.



سـختی گیـر آب

بـا توجـه بـه سـختی بـالاي آب لولـه کشـی و جلـوگیري از رسـوب گـذاري در کویـل دستگاه، اسـتفاده از یـک سـختی گیـر در مسـیر آب ورود بـه دستگاه الزامی است.



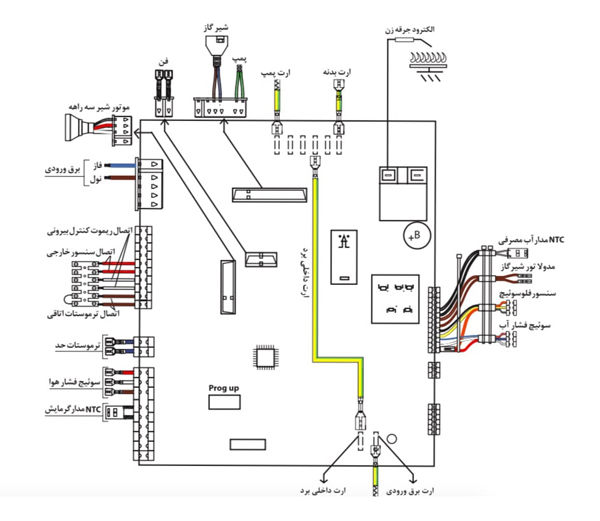

محافظ بـرق

 نصـب محـافظ بـرق از آسـیب بـرد الکترونیکـی دستگاه جلـوگیري مـی کنـد. بـرد الکترونیکـی یکـی دیگـر از اجـزاي گـران قیمـت پکـیج اسـت و بـه راحتی با نوسان برق آسیب میبیند.​



گارانتی و خدمات پس از فروش


گارانتی پکیج ها بر اساس شرکت سازنده متفاوت است.
