به منظور تکمیل اطلاعات مشتریان عزیز، توضیحات جامع و تخصصی در ارتباط با خرید محصولات پکیج دیواری ایران رادیاتور در زیر به تفصیل بیان شده است.

  1.  انواع پکیج دیواری ایران رادیاتور
  2. پکیج دیواری ایران رادیاتور دو مبدل یا مونوترمیک
  3. پکیج دیواری ایران رادیاتور تک مبدل یا بی ترمیک
  4. مزایای پکیج دیواری ایران رادیاتور
  5. نصب دودکش پکیج دیواری ایران رادیاتور
  6. مشخصات پکیج دیواری ایران رادیاتور
  7. ترتیب لوله های زیر پکیج ایران رادیاتور
  8. گارانتی پکیج دیواری ایران رادیاتور
  9. مشاوره و فروش پکیج دیواری ایران رادیاتور

​همچنین کاربران عزیز می توانند جهت مشاهده 28 برند معتبر پکیج شوفاژ دیواری و زمینی، و مقایسه قابلیت های هر برند و کاربری هر یک از مدل های پکیج شوفاژ دیواری و زمینی به لینک زیر مراجعه نمایند.

جهت مشاهده لیست برندهای پکیج شوفاژ دیواری و زمینی کلیک نمایید.

مشاهده نظرات

راهنمای انتخاب و خرید پکیج دیواری ایران رادیاتور

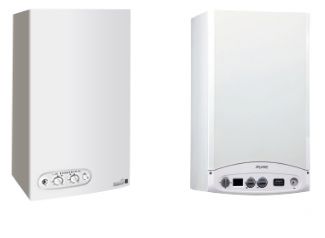

انواع پکیج دیواری ایران رادیاتور

پکیج دیواری ایران رادیاتور Iran Radiaator Heating package در انواع مختلف مدل های فن دار، بدون فن، تک مبدل، دو مبدل، سه مبدل، دیجیتال، آنالوگ در ظرفیت های 24000 تا 36000 تولید می گردد.

مدل هایی از پکیج دیواری که با حرف E و L و M و K شروع می شوند از نوع دو مبدل هستند.  بجز مدل LR که از نوع سه مبدل پکیج دیواری ایران رادیاتور محسوب می شود. پکیج هایی که با حرف B شروع می شوند از نوع تک مبدل هستند.

پکیج دیواری ایران رادیاتور سری O از نوع تک مبدل جهت کاربرد و مصارف صرفا گرمایشی هستند و امکان تولید آب گرم مصرفی توسط پکیج های سری O وجود ندارد. اما می توان با استفاده از یک دستگاه مبدل جداگانه خارج از پکیج، آبگرم مصرفی را نیز تولید کرد. مدل OM پکیج دیواری ایران رادیاتور از نوع فقط گرمایشی آنالوگ و مدل OL از نوع فقط گرمایشی دیجیتال است.
انواع پکیج دیواری ایران رادیاتور

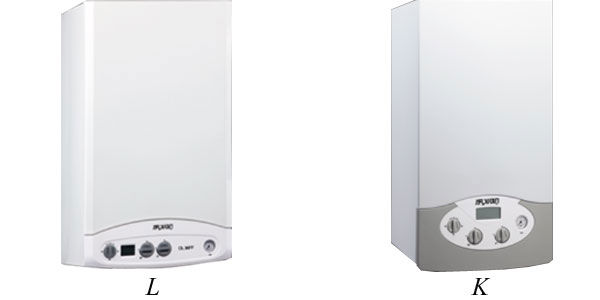

مدل هایی از این پکیج که دارای حرف B و M و E می باشد از نوع آنالوگ و پکیج هایی که دارای حرف L-K می باشد از نوع دیجیتال محسوب می شود.

انواع پکیج ایران رادیاتور

مدل هایی از اپن پکیج که حرف آخر مدل آنها CF می باشد، از نوع بدون فن و مدل هایی که حرف آخر آن ها  FF باشد از نوع فن دار می باشد. تفاوت پکیج دیواری ایران رادیاتور مدل M و E در دارا بودن مبدل حرارتی و پمپ قوی تر نسبت به مدل M در نوع فن دار می باشد که مربوط به طراحی مبدل و پمپ سیرکولاتور آبگرم است. مدل هایی از این پکیج که دارای حرف هستند مانند S از نوع دو مبدل هستند.

پکیج دیواری ایران رادیاتور دو مبدل فن دار دارای راندمان 93% و پکیج دیواری ایران رادیاتور دو مبدل بدون فن دارای راندمان 90% می باشد. جهت براورد ظرفیت دستگاه پکیج دیواری ایران رادیاتور به ازای هر متر مربع از فضای ساختمان بسته به کاربری ساختمان از 100 تا 150 کیلوکالری ظرفیت گرمایش جهت ایجاد گرمایش محیطی و تولید آبگرم مصرفی در نظر گرفته می شود. نصب و راه اندازی پکیج دیواری ایران رادیاتور به عهده شرکت ایران رادیاتور می باشد.

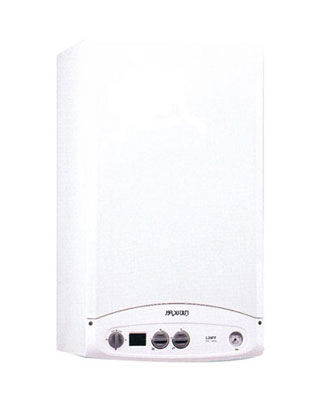

پکیج دیواری ایران رادیاتور دو مبدل یا مونوترمیک

پکیج دیواری ایران رادیاتور دو مبدل یا مونوترمیک

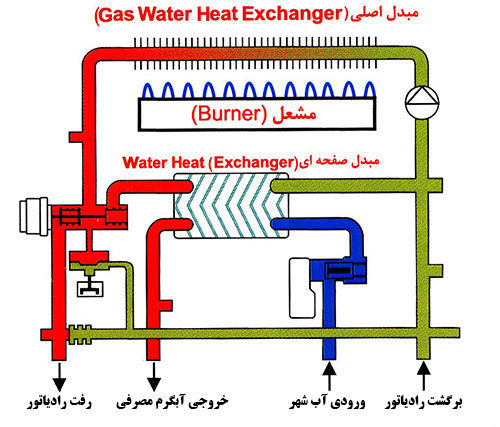

در پکیج دیواری ایران رادیاتور دو مبدل یا مونوترمیک از دو نوع مبدل شامل : مبدل اصلی  (Gas Water Heat Exchanger) و مبدل صفحه ای  (Water Heat Exchanger) استفاده می گردد. آب سیستم گرمایش پس از عبور از مبدل اصلی گرم شده و به رادیاتور ها منتقل می شود. از مبدل اصلی جهت تامین گرمایش محیط استفاده می شود. جهت تامین آبگرم مصرفی (بهداشتی) پمپ، آب سیستم گرمایش را از مبدل اصلی عبور داده و همزمان آب سیستم گرمایش و آب سرد ورودی از مبدل صفحه ای عبور می کنند.

در اثر عبور همزمان، دمای آبسرد ورودی افزایش پیدا کرده و آبگرم مصرفی (بهداشتی) تولید می شود. در پکیج های دو مبدل دبی عبوری ثابت می باشد در نتیجه دمای سیال و تغییرات حرارتی تحت کنترل می باشد و آبگرمی مطبوع در دسترس مصرف کننده قرار می گیرد. در نوع دو مبدل این پکیج به دلیل عدم تماس مستقیم آبگرم مصرفی با شعله مشعل (Burner) تشکیل رسوب بر جدار داخلی مبدل صفحه ای دیرتر صورت می گیرد.
پکیج دیواری ایران رادیاتور دو مبدل

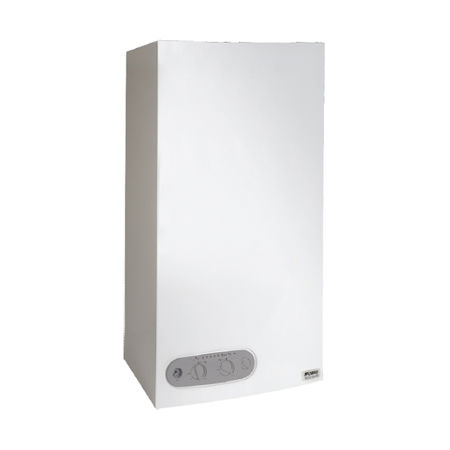

پکیج دیواری ایران رادیاتور تک مبدل یا بی ترمیک

پکیج دیواری ایران رادیاتور تک مبدل

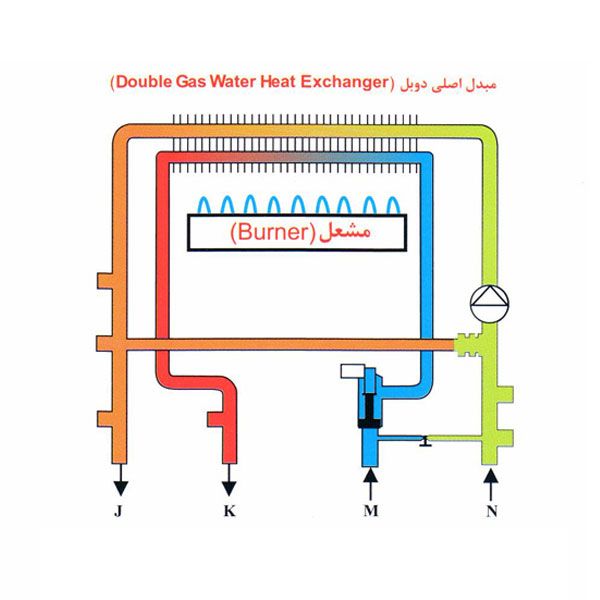

مبدل استفاده شده در پکیج دیواری ایران رادیاتور بی ترمیک، مبدل اصلی دوبل (Double Gas Water Heat Exchanger) می باشد. در فرایند گرمایش محیط، آب سیستم گرمایش توسط پمپ از داخل مبدل عبور داده می شود و پس از گرم شدن به رادیاتورها می رسد. با باز کردن شیر آبگرم جهت استفاده از آبگرم مصرفی (بهداشتی)، پمپ دستگاه که وظیفه به گردش درآوردن آب سیستم گرمایش را بر عهده دارد از کار باز می ایستد در نتیجه تنها آبسرد ورودی با شعله مشعل (Burner) تماس مستقیم پیدا می کند وآبسرد ورودی گرم شده و آبگرم مصرفی (بهداشتی) در دسترس قرار می گیرد.

دمای آبگرم مصرفی تولیدی در این نوع از پکیج های دیواری ایران رادیاتور در حین مصرف تا حدی در نوسان بوده چرا که برخورد آبسرد با شعله به صورت مستقیم می باشد.
مبدل اصلی دوبل

مزایای پکیج دیواری ایران رادیاتور

این پکیج در نوع دو مبدل فن دار دارای راندمان 93% و مدل های دو مبدل بدون فن دارای راندمان 90% می باشند. در آپارتمان هایی با متراژ کمتر از 60 متر می بایست از پکیج هایی استفاده شود که امکان تامین هوای مورد نیاز احتراق را از فضای بیرون داشته باشد. پس بهترین انتخاب، پکیج دیواری ایران رادیاتور فن دار می باشد و هم چنین نصب دودکش دوجداره در هنگام راه اندازی پکیج است.

در صورتی که درب ها و پنجره های ساختمان توسط درزگیر عایق بندی شده باشد حتما می بایست از پکیج فن دار و هم چنین دودکش دوجداره در نصب استفاده نمود چرا که امکان تهویه فضای محل نصب وجود ندارد. در صورت نصب دستگاه در بالکن از پکیج فن دار با دودکش دوجداره استفاده نمایید.

سیستم کنترل پکیج دیواری ایران رادیاتور کاملا دیجیتالی بوده است. کارکرد آرام و بی صدای این پکیج سبب آرامش خاطر کاربر می شود. اطمینان از وجود دائمی و کافی آبگرم با استفاده از این پکیج دیواری میسر می شود. این پکیج دارای ابعاد کوچک است و در صورت نصب فضای کمی را اشغال می کند. این دستگاه دارای سیستم محافظت ضدیخ زدگی می باشد و همچنین در صورت مسدود شدن مسیر دودکش، پکیج توسط پرشر هوا خاموش می شود.

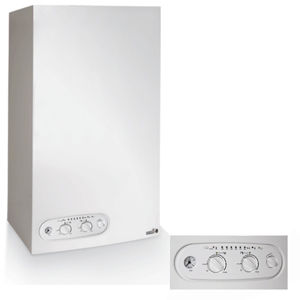

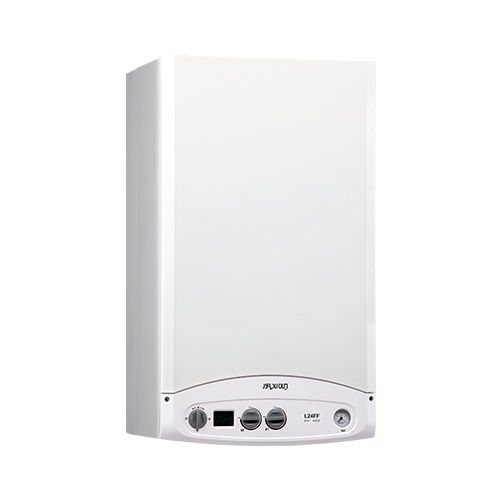

پکیج ایران رادیاتور

نصب دودکش پکیج دیواری ایران رادیاتور

حداقل قطر مناسب برای دودکش مورد استفاده برای پکیج دیواری ایران رادیاتور 150 میلیمتر می باشد و بهتر است به شکل دایره باشد. در صورت نصب این پکیج در نوع بدون فن، حداقل ارتفاع دودکش می بایست سه متر در نظر گرفته شود. مناسب ترین فاصله مصرف کننده آب گرم تا پکیج (در حمام و ظرفشویی و .... ) کمتر از 7 متر است.

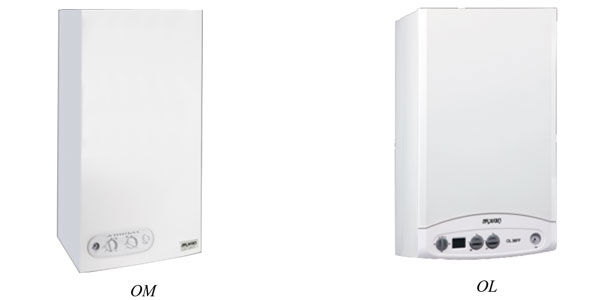

طراحی و ساخت این پکیج در مدلهای OL 36 FF و OL 28 FF ، OL 24 FF ، OE 28 FF ،طبق استاندارد اروپایی می باشد OM24FF. پکیج های ذکر شده برای مکان هایی که فقط نیاز به گرمایش دارند مناسب هستند. این پکیج ها قیمت مناسب تر و اجزای ساده تری دارند. استفاده از پکیج فقط گرمایشی ایران رادیاتور سبب صرفه جویی در مصرف انرژی شده چرا که این پکیج ها دارای راندمان بالا می باشند. این پکیج قابل استفاده به عنوان سیستم موتورخانه مرکزی می باشد. این پکیج را می توان به سبب ابعاد کم در فضاهای کوچک نصب نمود.

دستگاه پکیج مجهز به سیستم عیب یاب اتومایک و برد هوشمند می باشد هم چنین تعمیرات این پکیج ها سریع و آسان می باشد. در این مدل از پکیج های دیواری می توان با استفاده از شیر سه راهه، یک منبع آب گرم مصرفی به دستگاه اضافه نمود.

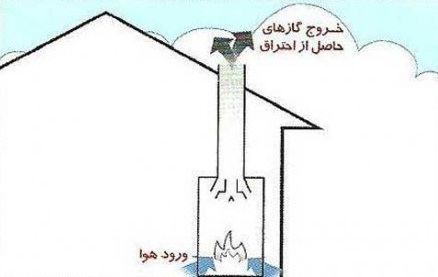

نصب دود کش تک جداره پکیج ایران رادیاتور

پکیج‌ دیواری فن دار ایران رادیاتور بهتر است در بیرون از ساختمان نصب گردد و تنها در این صورت می‌توان از دودکش تک جداره استفاده کرد. در واقع این دودکش تک جداره دود حاصل از احتراق دستگاه را خارج می کند و اکسیژن مورد نیاز را تأمین می‌کند. اما در مواقعی که امکان نصب پکیج در خارج از خانه نباشد و پکیج داخل خانه و یا آشپزخانه نصب گردد حتما باید از دودکش دو جداره استفاده شود.

نصب دود کش پکیج تک جدارهنصب دود کش پکیج تک جداره

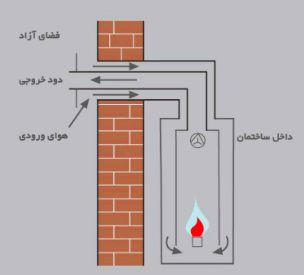

نصب دودکش دوجداره پکیج ایران رادیاتور

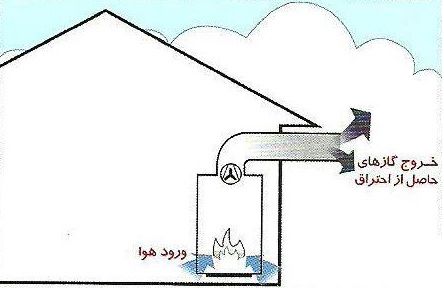

نصب پکیج فن دار ایران رادیاتور، به دودکش ساختمان نیازی ندارد و می‌تواند هوای مورد نیاز برای احتراق را از هوای آزاد به دستگاه هدایت کند و باید در فضاهایی که دودکش مناسب تعبیه نشده است یا دودکش ساختمان توانایی تخلیه دود و تامین هوای تازه را ندارد از پکیج فن دار با دودکش دو جداره با قطر داخلی 6 و خارجی 10 استفاده نمود تا محصولات احتراق به داخل خانه وارد نشود و بدون خطر فعالیت کند.

نصب دودکش پکیج دیواری ایران رادیاتور

مشخصات پکیج دیواری ایران رادیاتور

در ساختمان های بزرگ مانند ادارات، بیمارستان ها، دانشگاه ها و ... از سیستم آبشاری به جهت تامین نیاز های گرمایشی استفاده می شود.

این سیستم طبق استاندارد اروپایی طراحی و شامل چندین پکیج دیواری به همراه یک کنترلر مرکزی می باشد. بنا به نیاز چندین پکیج به صورت موازی نصب می گردند.

طراحی این سیستم به گونه ای می باشد که جهت نصب به فضای کمتری نیاز دارد. این سیستم قابل نصب بروی بام یا فضای آزاد به جهت منفصل بودن و وزن کم قطعات می باشد.

راندمان سیستم کلی با توجه به راندمان هر پکیج، 93% می باشد.که این میزان راندمان در سیستم موتورخانه مرکزی وجود ندارد. با نصب یک کنترلر می توان به دستگاه برنامه روزانه یا هفتگی داد که بر اساس آن مشخص می شود در ساعات و یا روزهای مختلف دستگاه با چه میزان توانی کار کند و یا خاموش شود. برای کاهش هزینه ها و جلوگیری از اتلاف انرژی در اماکن عمومی شامل مدارس، ادارات و... می توان از این سیستم برنامه کارکرد استفاده نمود.

شناسایی و اعلام عیب های سیستم به کمک برد الکترونیک و کنترلر به کابر وهمچنین دسترسی آسان به قطعات و امکان جداسازی آن ها از یکدیگر، زمان تعمیر را به حداقل رسانده است. در زیر هر پکیج دیواری ایران رادیاتور، شیرهای رفت و برگشت گاز تعبیه شده است که با بستن آن ها امکان تعمیر پکیج دیواری میسر می شود. در این وضعیت عملکرد کلی سیستم قطع نمی شود. استفاده از این سیستم در ساختمان هایی که همواره نیاز به گرمایش دارند مانند بیمارستان ها بسیار حائز اهمیت است. با زون بندی سیستم گرمایش شامل رادیاتور، فن کویل و ... می توان از سیستم پکیج آبشاری برای هر کدام خروجی مجزا در نظر گرفت با این روش امکان دستیابی به دماهای مختلف در زون های مختلف وجود دارد. جهت حفظ ایمنی دستگاه اقداماتی صورت گرفته به طور مثال عملکرد این سیستم همانند پکیج دیواری توسط سنسورهای دما و فشار کنترل می شود.

عملکرد مدولاسیون کل سیستم  سبب شده تا همواره میزان تولید آبگرم و مصرف آن در تعادل باشد و تعداد پکیج های روشن شده بر اساس نیاز گرمایش ساختمان می باشد. اگر کارکرد دستگاه در طول یک هفته در دمای زیر 65 درجه سانتی گراد باشد امکان ایجاد باکتری های مضر به وجود می آید. برای جلوگیری از ایجاد باکتری ها، کنترلر مرکزی برای یک لحظه دما را به 65 درجه سانتی گراد می رساند. به طور کلی بازه توانی سیستم آبشاری بسیار بالا می باشد در صورتی که نیاز به حرارت در ساختمان اندک باشد سیستم آبشاری با روشن کردن تنها یک پکیج دیواری ایران رادیاتور این نیاز را تامین می کند تا میزان اتلاف انرژی کاهش یابد. اگر مسیر دودکش مسدود شده باشد عمل احتراق به صورت ناقص انجام می شود برای جلوگیری از آن و کاهش میزان آلاینده ها، پرشر سوئیچ هوا، عملکرد پکیج را متوقف می کند.

در صورت استفاده از دود کش دوجداره از هوای بیرون برای احتراق استفاده می شود در این حالت هوای نقطه نصب کیفیت خود را از دست نمی دهد. زمان صرف شده در نصب و راه اندازی این پکیج کم می باشد زیرا قسمت های مختلف سیستم جداگانه بسته بندی شده و مونتاژ آن ها در محل نصب انجام می شود. در ساخت دستگاه پکیج تمامی اجزا مانند مشعل، مبدل، پمپ سیرکولاتور و ... هماهنگ می باشند که علاوه بر راندمان بالا از استهلاک زود هنگام دستگاه جلوگیری می کند.

ترتیب لوله های زیر پکیج ایران رادیاتور

آشنایی با ترتیب لوله های زیر پکیج ایران رادیاتور برای تعویض شیر و شلنگ ها، شستشوی رادیاتور و مدار گرمایش و هواگیری رادیاتورها ضروری می باشد.

ترتیب لوله های پکیج ایران رادیاتور

برای داشتن آبگرم به طور یکنواخت رعایت ترتیب درست این لوله ها الزامی می باشد در ادامه به ترتیب لوله های پکیج ایران رادیاتور می پردازیم:

  1. لوله و شلنگ ورودی آب پکیج با سایز ½ که آب سرد را از منبع آب به پکیج متصل می کند.
  2. لوله خروجی آبگرم مصرفی با سایز ½ که در داخل دستگاه به فلوسوئیچ یا فلومتر متصل می شوند و نسبت به لوله های سیستم مدار گرمایش کوچکتر است.
  3. لوله رفت گرمایش با سایز ¾ اینچ در مدار گرمایش که آبگرم شده را به رادیاتور و گرمایش از کف می رساند.
  4. لوله برگشت گرمایش با سایز ¾ اینچ که آبگرم مدار گرمایش را برای گرم شدن مجدد به پکیج برمی گرداند و در داخل دستگاه به پمپ سیرکولاتور متصل می شود.

ممکن است جهت راست یا چپ این لوله ها با توجه به شرایط نصب و لوله کشی پکیج شما متغیر باشد که از روی اندازه لوله و شلنگ و شیرهای پکیج قابل تشخیص است.

سایز بندی و ترتیب لوله های پکیج ایران رادیاتور که گفته شد، برای پکیج های دیواری ایران رادیاتور می باشد و برای نصب پکیج زمینی ایران رادیاتور، سایز بندی لوله ها کمی تغییر می کند.

گارانتی پکیج دیواری ایران رادیاتور

پکیج دیواری ایران رادیاتور دارای 24 ماه ضمانت و نصب رایگان و دارای گواهینامه فنی از مرکز تحقیقات ساختمان و مسکن می باشد. شرکت ایران رادیاتور دارای نمایندگی های فروش و خدمات پس از فروش بسیاری است که در کوتاه ترین زمان قادر به تعمیر پکیج می باشد.

مشاوره و فروش پکیج دیواری ایران رادیاتور

با تشکر از اعتماد شما، فروشگاه اینترنتی بامین تهویه با ارائه ی تصاویر،اطلاعات فنی و مشخصات انواع پکیج دیواری ایران رادیاتور امکان مقایسه و خریدی مطمئن در اختیار مشتریان محترم قرار داده است. فروشگاه اینترنتی بامین تهویه تمامی اطلاعات فنی و تصاویر دستگاه ها را جهت بررسی و خرید پکیج ایران رادیاتور در اختیار مشتریان محترم قرار داده است.
