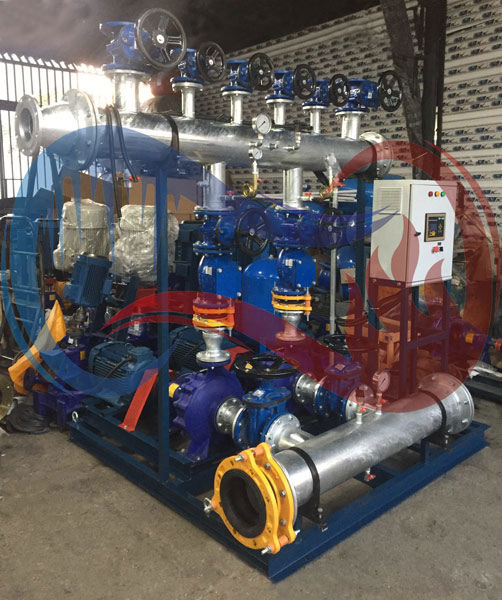

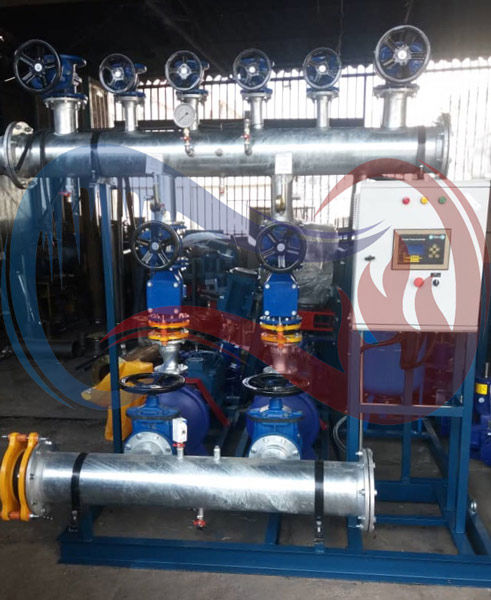

بوستر پمپ آتش نشانی بامین تهویه

استعلام از واحد فروش

راهنمای انتخاب و خرید بوستر پمپ

بوستر پمپ چیست؟

بوستر پمپ Booster pumps به مجموعه یک یا چند پمپ گفته می شود که بصورت موازی بواسطه کلکتور های مکش و دمش به یکدیگر متصل شده اند. بوسترپمپ وظیفه تامین دبی و فشار آب مورد نیاز مجموعه آبرسانی و یا آتش نشانی و کشاورزی را بر عهده دارد. بوسترپمپ در لغت به معنی تقویت کننده می باشد.

مجموعه بوسترپمپ بوسیله مدار الکتریکی کنترل می شود. مدار الکتریکی طراحی شده برای بوسترپمپ ها بنا به کاربرد آن ها متفاوت است. در کل، بوسترپمپ ها به دو دسته آبرسانی و آتش نشانی تقسیم می شوند که مدار تابلو برق در نوع آبرسانی می تواند بصورت تدریجی (دور متغیر) و یا تک ضرب (دور ثابت) طراحی گردد.

در بوسترپمپ آتش نشانی تنها از مدار تابلو برق دور ثابت تک ضرب استفاده می شود چرا که در مواقع خطر و نیاز به بوسترپمپ آتش نشانی می بایست با حداکثر ظرفیت عمل کند.

کاربرد بوستر پمپ

1-کاربرد بوستر پمپ در سیستم آبرسانی

در ساختمان های وسیع و یا مرتفع که فشار شبکه آب شهری جوابگوی تامین فشار و دبی مورد نیاز نیست از بوستر پمپ آبرسانی استفاده می شود. بگونه ای که آب شهر در منبع ذخیره آب که متناسب با نیاز ساختمان و حجم آبدهی بوسترپمپ طراحی می شود، ذخیره شده و از انجا به سمت بوسترپمپ می رود.

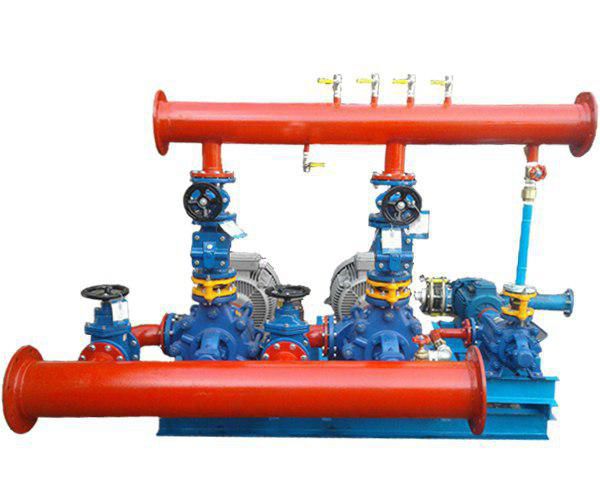

2-کاربرد بوستر پمپ آتش نشانی

در تمامی سیستم های آتش نشانی استاندارد به جهت تامین آب جعبه های آتش نشانی، هوزریل ها، اسپرینکلرها و .... از بوسترپمپ آتش نشانی استفاده می شود که بر اساس استانداردهای سازمان آتش نشانی میزان هد و دبی آن ها تعیین می شود. تامین آب بوسترپمپ آتش نشانی از منبع ذخیره آب آتش نشانی است این منبع ذخیره معمولا بصورت مشترک با آب مصرفی در نظر گرفته می شود.

3-کاربرد بوستر پمپ کشاورزی

در برخی از سیستم های آبیاری کشاورزی به جهت تامین نازل های آبرسانی اعم از قطره ای و بارانی با توجه به متراژ دورترین نازل ها و تامین میزان دبی و فشار مورد نیاز هر نازل از بوستر پمپ کشاورزی استفاده می شود.

اجزای بوستر پمپ

مجموعه بوسترپمپ دارای سری تجهیزات مکانیکی و الکتریکی متناسب با ظرفیت آبدهی می باشد.

1-الکتروپمپ

الکتروپمپ بوسترپمپ می تواند از انواع تک یا چند پروانه، افقی، عمودی، کوپل مستقیم و یا کوپلینگ دار، سه فاز و تکفاز و ... باشد. که بنا به نیاز مجموعه بوسترپمپ  تعداد و مدل آن مشخص خواهد شد. ملاک انتخاب پمپ برای بوستر پمپ آبرسانی کارکرد هر دو پمپ است و لذا دبی معمولا بین پمپ ها تقسیم می شود بگونه ای که در صورت کارکرد پمپ اول و عدم پاسخگویی پمپ دوم وارد مدار شده و نیاز را تامین می کند. در صورتی که بوسترپمپ‌های آتش نشانی الزاما باید مجهز به دو پمپ اصلی باشند. بطوری‌که هر یک از الکتروپمپ‌ ها به تنهایی می‌بایستی هد و دبی مورد نیاز کل را تأمین نماید در این حالت یکی از الکتروپمپ‌ ها بعنوان پمپ اصلی و دیگری بعنوان رزرو با همان مشخصات پمپ اصلی انتخاب می‌گردد. که هریک از پمپ‌ ها از یک پرشر سوئیچ مجزا فرمان می‌گیرند.
پمپ بوستر پمپ

2-تجهیزات اندازه گیری و کنترل فشار

تجهیزات اندازه گیری و کنترل فشار در دو حالت دور متغیر و دور ثابت متفاوت است. در بوسترپمپ های آتش نشانی و یا آبرسانی دور ثابت به تعداد الکتروپمپ ها از پرشرسوئیچ های تک ضرب یک مرحله ای استفاده می شود که فشار هر یک بر اساس نیاز سیستم تنظیم می شود.

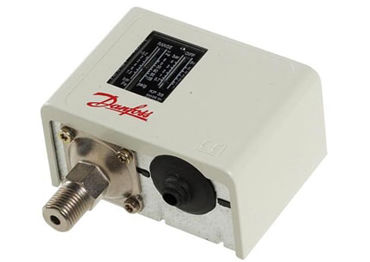

پرشر سوییچ بوستر پمپ
در بوسترپمپ های دور متغیر از پرشر ترانسمیتر استفاده می شود پرشر ترانسمیتر فشار خروجی را در لحظات مختلف حس کرده را به اینورتر یا دستگاه دریافت کننده می دهد که طبق آن حالت کارکرد الکترو پمپ ها تغییر می کند.

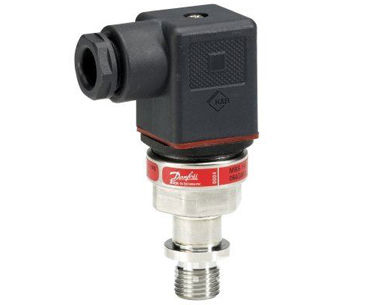

پرشر ترانسمیتر بوستر پمپ

3-کلکتور

کلکتورها در این سیستم به دو نوع فولادی سیاه و یا گالوانیزه تقیسم می شوند که در بوستر پمپ آتش نشانی معمولا از لوله های مانسمان یا درزدار فشار قوی سیاه استفاده می شود که پس از ساخت توسط ضد زنگ و رنگ پوشش داده می شود. کلکتور در بوستر پمپ آبرسانی یا از لوله و اتصالات گالوانیزه بصورت فیتینگی ساخته می شود و یا بوسیله لوله های مانسمان یا درزدار فشار قوی با آبکاری گالوانیزه گرم تولید می شود.

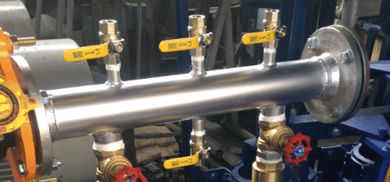

کلکتور بوستر پمپ

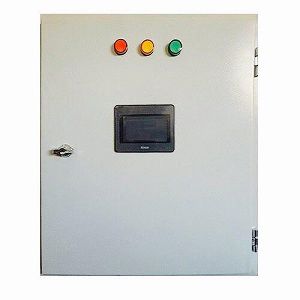

4-تابلو برق

تابلو برق ها بنا به نوع بوسترپمپ از نوع دور ثابت یا دور متغیر هستند که می توانند دارای امکانات متفاوتی باشند. بدنه تابلو برق ها معمولا از نوع گالوانیزه با پوشش رنگ الکترواستاتیک با ضخامت مناسب با ابعاد تابلو است. تابلو برق بوستر پمپ می تواند دارای نمایشگر جهت نمایش حالات کارکرد بوسترپمپ و امکان تنظیمات باشد.

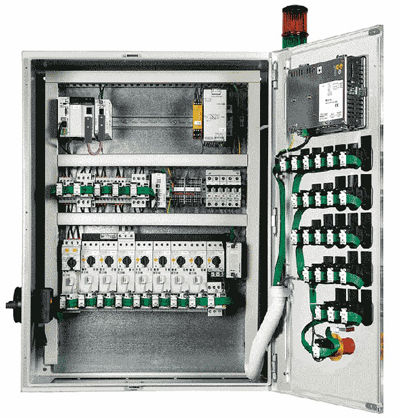

تابلو برق بوستر پمپ

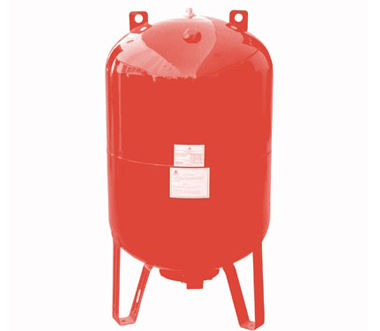

5-منبع تحت فشار

منبع تحت فشار در بوسترپمپ ها جهت جلوگیری از ضربه قوچ و کارکرد کمتر الکتروپمپ ها و تثبیت فشار در سیستم لوله کشی استفاده می شود. منابع تحت فشار در خروجی الکتروپمپ ها نصب می شود و فشار آب خروجی منبع، مستقیما به منبع وارد می شود. منابع تحت فشار بنا به نوع و کاربرد و قدرت بوستر پمپ ها در انواع دیافراگمی قابل تعویض تیوپی قابل تعویض در فشار های کاری مختلف 8 بار، 10 بار، 16 بار تا دمای 60 الی 90 درجه سانتی گراد از برندهای مختلف انتخاب می شوند.

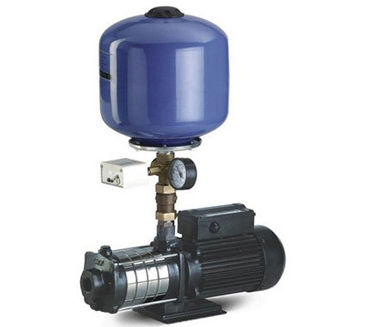

منبع تحت فشار بوستر پمپ

6-شیر آلات

شیر آلات بکار رفته در بوسترپمپ ها به نسبت دبی و فشار کاری به انواع مختلفی تقسیم بندی می شوند. معمولا از سایز 3 اینچ به بالا از شیرآلات چدنی و در سایزهای پائین تر از نوع برنجی استفاده می گردد. فشار کاری شیرآلات بکار رفته در بوسترپمپ بسته به فشار کاری می توان از نوع PN16 – PN10 و یا PN20 و یا بالاتر انتخاب نمود.

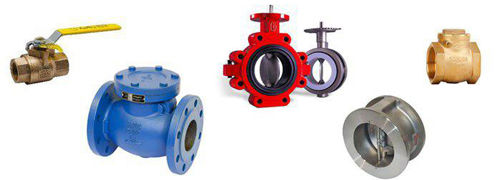

شیر آلات بوستر پمپ

7-لرزه گیر

لرزه گیرها در بوسترپمپ ها معمولا از نوع لاستیکی مهاردار انتخاب می شند که به دو حالت می توان آنها را نصب کرد حالت اول روی کلکتورهای اصلی ورودی و خروجی در کل به تعداد دو عدد و حالت دوم در ورودی و خروجی هر پمپ به ازای هر پمپ دو عدد. رنج فشار لرزه گیرها بسته به ظرفیت بوستر پمپ متفاوت است.

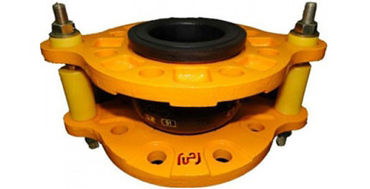

لرزه گیر بوستر پمپ

8-کنترلر بوستر پمپ

کنترلر بوستر پمپ دور متغیر با نوع دور ثابت متفاوت است. در بوسترپمپ های دور ثابت از پرشر سوئیچ های ON-OFF با هد بالا و پایین که به صورت صفر و صد عمل می کنند استفاده می شود. که به ازای هر پمپ یک دستگاه پرشر سوئیچ روی خروجی دستگاه بوسترپمپ نصب می‌شود. در بوسترپمپ دور متغیر از سیستم سنسور فشار ترانسمیتر استفاده می‌شود که فشار سیستم را به صورت لحظه‌ای و دائمی حس می‌کند. متغیر فشار لحظه‌ای به اینورتر دستگاه گزارش می‌شود و دور موتور برای تنظیم فشار تغییر می‌کند.

تفاوت پمپ و بوستر پمپ

همان طور که گفته شد، برای تقویت فشار در شبکه آبرسانی و آتش نشانی از پمپ و بوسترپمپ استفاده می شود.
در واقع تفاوت پمپ و بوستر پمپ در تعداد پمپ ها می باشد. وقتی که سیستم کوچک باشد و حساسیت ایمنی بالایی نداشته باشد می توان از یک پمپ استفاده کرد. اما زمانی که ظرفیت بالا می رود و یک پمپ به تنهایی پاسخگو نیست و یا ایمنی کار به قدری بالا باشد که به پمپ رزرو نیاز باشد از بوسترپمپ استفاده می شود.
بوسترپمپ ها دارای تعدادی پمپ همسان با فشار و ظرفیت یکسان هستند که روی یک شاسی نصب می شوند و به وسیله لوله کشی در مکش و دهش به یکدیگر وصل می شوند. تنها در بوسترپمپ های آتش نشانی از پمپ های کوچکتر به نام جوکی پمپ کنار پمپ های بزرگتر استفاده می شود.
از بوسترپمپ ها در سیستم های آبرسانی کشاورزی، مسکونی، آبرسانی شهری، آتش نشانی، سیرکولاسیون آب گرم و آب سرد امور صنعتی و ... استفاده می شود. که بوسیله سیستم تابلو برق مخصوص کنترل می شوند که در کاربردهای مختلف تفاوت زیادی دارند.

کاربرد بوستر پمپ دور ثابت

از بوسترپمپ‌ دور ثابت عموماً‌ جهت سیستم‌های کوچک آبرسانی که به طبع قدرت الکتروموتور نیز در آنها پایین‌تر است و مصرف برق نیز در آنها کمتر است استفاده می‌گردد.

استفاده از بوستر پمپ دور ثابت در سیستم های آتش نشانی و اطفا حریق

از بوسترپمپ های دور ثابت در سیستم‌های آتش‌نشانی و اطفاء حریق می توان استفاده نمود . چرا که استفاده از این بوسترپمپ‌ ها بصورت استفاده دائمی نیست و در صورت استفاده، به حداکثر دور موتور و قدرت الکتروپمپ‌ ها نیاز است. جهت استهلاک کمتر در سیستم‌های اطفاء حریق بزرگ که سایز تجهیزات و قدرت الکتروموتورها در آنها بالاتر می باشد ، می‌توان از الکتروپمپ‌های جوکی به صورت موازی استفاده نمود .

الکترو پمپ های جوکی

جوکی پمپ به الکتروپمپ کوچکی گفته می‌شود که به صورت موازی با الکتروپمپ‌ های اصلی نصب می‌گردد و وظیفه ثابت نگه داشتن فشار و دبی در زمان خاموشی پمپ های اصلی و جبران افت فشار اعم از نشتی و مصرف‌های جزئی را به عهده دارد.

جوکی پمپ چیست؟

در بوسترپمپ های آتش نشانی دور ثابت که توان الکتروپمپ ها بالا است برای پوشش افت فشار سیستم در اثر نشتی ها و مصارف پایین از پمپ های کوچکتر به نام جوکی پمپ یا پمپ ژاکی استفاده می شود. جوکی پمپ باید بتواند هد و فشار سیستم را تامین کند و فشار کاری آن معادل پمپ های اصلی باشد. دبی و آبدهی پمپ جوکی حدودا معادل 0.1 پمپ های اصلی باید باشد.
جوکی پمپ هم مانند پمپ های اصلی از پرشر سوئیچ فرمان می گیرد و دارای پرشر سوئیچ مخصوص خود است و در فشار بالاتر از پمپ های اصلی تنظیم می‌شود که در صورت استفاده از سیستم آتش نشانی و افت فشار ابتدا پمپ جوکی روشن شده و در صورت توان جلوگیری از افت فشار بیشتر از روشن شدن پمپ های اصلی جلوگیری کند. در صورت ایجاد حریق و استفاده از سیستم آتش نشانی دبی پمپ جوکی جوابگوی سیستم نیست و فشار افت بیشتری می کند و به هد تنظیمی پمپ های اصلی می رسد و پمپ های اصلی روشن می شوند.

چگونگی عملکرد بوستر پمپ های دور ثابت

در کنترل مجموعه بوسترپمپ به روش دور ثابت پمپ های دستگاه در تمام مدت کارکرد، دور ثابت و مشخصی داشته و در زمان عدم نیاز به کارکرد هد پمپ ، توسط سیستم کنترل، تشخیص و خاموش می شوند.

به عنوان مثال :
در مجموعه بوسترپمپ که دارای 3 پمپ می باشد در صورتی که میزان مصرف کم باشد یک پمپ کار می کند و با افزایش مصرف پمپ دوم و سپس پمپ سوم وارد مدار خواهد شد. و به همین روش نیز بصورت عکس خاموش خواهند شد.

در چنین روشی زمان روشن و خاموش شدن پمپ و میزان استراحت هر پمپ ، محاسبه و بر اساس آن حجم مخزن تحت فشار و هد و دبی پمپ مشخص می شود. در نتیجه اگر در محاسبات فاصله توقف بین زمان خاموشی تا روشن شدن پمپ را افزایش دهیم ، حجم منبع تحت فشار نیز افزایش خواهد یافت و به طبع آن دبی پمپ نیز بیشتر خواهد شد. با شروع مصرف ابتدا آب ذخیره شده در منبع تحت فشار به ساختمان ارسال خواهد شد که این امر باعث کاهش فشار در قسمت خروجی می شود. این تغییرات فشار توسط پرشر کنترل یا کنترل کننده فشار اندازه گیری و با کاهش فشار قسمت خروجی بوسترپمپ به میزان  تنظیم شده روی پرشر کنترل ، پمپ اول روشن می شود.
اگر میزان مصرف آب کمتر از دبی پمپ روشن شده باشد ، پمپ علاوه بر تامین آب مصرف شده ، آب مورد نیاز تکمیل ظرفیت منبع تحت فشار را نیز تامین می کند. بدین صورت پس از گذشت مدتی فشار مجددا بالا رفته و با رسیدن میزان فشار به مقدار تنظیم شده پرشر کنترل پمپ خاموش خواهد شد.

این سیکل تا زمانی که مصرف وجود داردتکرار خواهد شد اما اگر میزان مصرف بیش از دبی پمپ باشد ، پمپ روشن شده جوابگوی نیاز آب مصرفی نبوده و در نتیجه فشار باز هم کاهش خواهد یافت. این اتفاق تا رسیدن فشار به مقدار تنظیم پرشر سوییچ دوم ( یا مرحله دوم پرشر کنترل مرحله ای) و روشن شدن پمپ دوم ادامه خواهد یافت. عملکرد سیستم برای خاموش شدن همانند سیکل روشن شدن آن می باشد.

در سیستم کنترل بوسترپمپ به صورت دور ثابت یا on-off (خاموش - روشن) فشار آب خروجی و به طبع دبی پمپ دائما در حال تغییر می باشد و این تغییرات به وضوح برای مصرف کننده یا ساکنین ساختمان قابل مشاهده می باشد. حتی در موتور خانه های مرکزی که طراحی لوله کشی آب سرد و گرم آنها استاندارد نبوده و یا لوله ها دارای رسوب می باشند، روشن و خاموش شدن پمپ آب موجب تغییر دمای آب خروجی از شیرهای مخلوط حمام ، دستشویی و .. خواهد شد.

در روش کنترل بوسترپمپ دور ثابت تعداد دفعات خاموش و روشن شدن پمپ در 24 ساعت بین 70 تا 300 بار خواهد بود. این تعداد دفعات باعث استهلاک بالای الکتروموتور ، پمپ و همچنین مصرف بلای برق خواهد شد. در الکتروموتورها استهلاک لحظه استارت و راه اندازی ۴ تا ۱۲برابر زمان کارکرد می باشد و همچنین جریان الکتریکی (آمپر) لحظه راه اندازی بین 3 تا 7 برابر زمان کارکرد عادی الکتروموتور می باشد.

مزایای بوستر پمپ دور ثابت

  1. هزینه پایین
  2. تجهیزات ساده و عدم نیاز به تخصص خاص جهت تعمیر یا راه اندازی

معایب بوستر پمپ دور ثابت

  1. استهلاک بالا پمپ
  2. ایجاد ضربه قوچ و شوک به سیستم لوله کشی ( برای لوله کشی ها قدیمی و پوسیده بسیار خطرناک می باشند)
  3. فشار متغییر و عدم امکان تنظیم فشار با دیفرنشیال (تغییرات) کم
  4. مصرف برق بیشتر
  5. اشغال فضای بیشتر به واسطه منبع تحت فشار بزرگ

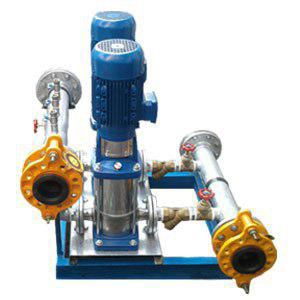

بوستر پمپ‌ دور متغیر چیست؟

این بوسترپمپ ها با تغییر فرکانس و ولتاژ ورودی به الکترو پمپ ، تعداد دور الکتروموتور را بر طبق فشار آب خروجی از مجموعه بوسترپمپ تنظیم می کنند.
در این سیستم کنترل ، با استفاده از اینورتر یا درایو ، با تغییر فرکانس و ولتاژ به صورت تدریجی و آرام پمپ راه اندازی و شروع به کار می نماید و با کاهش فشار آب در مسیر لوله کشی که در نتیجه مصرف توسط ساکنین ساختمان می باشد، پمپ آب با حرکت آرام و نرم شروع به کار کردن و با استفاده از سنسور فشار آنالوگ (ترانسمیتر فشار آنالوگ) میزان فشار واقعی را به دقت بررسی و میزان فرکانس ، ولتاژ و دور موتوررا تنظیم می نماید. این عملیات توسط درایو یا اینورتر  VFD انجام می شود.

پمپ هایی که توسط این سیستم در بوسترپمپ ها کار می کند پمپ های معمولی 3 فاز هستند که با اتصال به درایو یا همان اینورتر فرکانس و ولتاژ خاصی را دریافت می کنند.
استفاده از درایو و اینورتر امکان راه اندازی بوسترپمپ با الکتروموتور و پمپ های 3 فاز را با برق تک فاز امکان پذیر می کند. اما در زمان انتخاب الکتروموتور و پمپ باید دقت شود که این تجهیزات امکان کار با برق 3 فاز 220 ولت را داشته باشند.

بوستر پمپ خانگی

بوستر پمپ خانگی به بوسترپمپ های کوچک گفته می‌شود که از پمپ های نهایتاً تا 3 اسب استفاده می‌کنند. در ظرفیت های بالاتر که توان الکتروپمپ ها بالاتر است عنوان خانگی را نمی‌توان به بوسترپمپ ها داد.
بوستر پمپ خانگی معمولاً با کلکتورهای ۲ تا ۳ اینچ کوپل می‌شوند و از منابع تحت فشار نهایتاً تا ۶۰ لیتر استفاده می‌کنند. از این بوسترپمپ ها معمولاً برای تامین آب مصرفی واحدهای مسکونی تا ۳۰ واحد استفاده می‌شود.

بوستر پمپ خانگی برای ساختمان هایی که کاربری مسکونی دارند می تواند از یک یا چند دستگاه پمپ موازی ساخته شده باشد.

باید در نظر داشت که در ساختمان های مرتفع می توان توازن فشار را با سیستم توزیع و یا سیستم فشار شکن تعدیل کرد. در ساختمان های کوچک که تعداد واحد ها کمتر از 10 واحد است می توان از بوسترپمپ های تک پمپ استفاده کرد اما در ظرفیت های بالاتر استفاده از دو دستگاه پمپ و یا بیشتر توصیه می شود.

بوستر پمپ خانگی می‌تواند دور ثابت و یا دورمتغیر باشد. در ظرفیت های پایین می توان از بوسترپمپ های دور ثابت تک فاز یا سه فاز استفاده کرد. بوستر پمپ دور متغیر نیاز به برق سه فاز دارد و پمپ های انتخاب شده حتماً باید سه فاز باشند. بوسترپمپ های آب خانگی معمولا برای جلوگیری از مصرف برق بالا و دوام و طول عمر دستگاه و صدای کمتر از نوع دور متغیر اینورتر تولید می شوند.

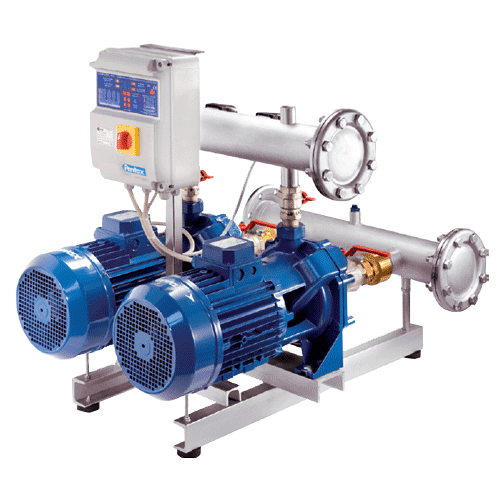

بوستر پمپ پنتاکس

بوستر پمپ پنتاکس که با پمپ های تک پروانه و دو پروانه و طبقاتی پنتاکس تولید می‌شود برای تغذیه و تامین فشار آب سیستم های آبرسانی و آتش نشانی و آبیاری استفاده می شوند.
در سیستم های خانگی کوچک و متوسط از بوستر پمپ پنتاکس با پمپ های سری CB پنتاکس و در سیستم های بزرگتر از سری CM که از توان ۴ تا ۵۰ اسب بخار هستند استفاده می شود.
در سیستم‌های فشار بالا و پمپ های جوکی که نسبت دبی به فشار پایین است از سری پمپ های پنتاکس مدل u استفاده می شود.
از بوستر پمپ پنتاکس می‌توان به صورت دور ثابت و یا دور متغیر با رنج آبدهی و فشار گسترده استفاده کرد.

بوستر پمپ پمپیران

بوستر پمپ پمپیران برای کاربری آبرسانی و یا آتش نشانی سیستمهای آبیاری و روغن و سوخت استفاده می شود.
مدل پمپ های Eta برای سیستم های آتش نشانی و آبرسانی بوستر پمپ پمپیران و سری wkl برای سیستم ها آبیاری و آبرسانی پرفشار و بعنوان پمپ جوکیدر بوستر پمپ ها و سری Hot oil برای جابجایی روغن داغ استفاده می شود.
رنج گسترده توان و بدهی بوستر پمپ پمپیران از توان ٠.٣۴ اسب بخار تا ۴۲۸ اسب بخار قابلیت تامین مقدار تا ١۴٠٠ متر مکعب بر ساعت را دارد.

گارانتی بوستر پمپ

تمامی بوسترپمپ های ارائه شده توسط شرکت بامین تهویه دارای ۱ سال گارانتی و ۵ سال خدمات پشتیبانی میباشند.

مشاوره و فروش بوستر پمپ آبرسانی و بوستر پمپ آتش نشانی

شرکت بامین تهویه بعنوان سازنده و ارائه کننده انواع بوسترپمپ های آبرسانی و بوسترپمپ های آتش نشانی در ظرفیت های متفاوت این امکان را برای مشتریان محترم فراهم آورده تا با در نظر گرفتن شرایط پروژه ، کیفیت متریال و تجهیزات ، بوسترپمپ را به انتخاب خود برگزینند.
