پمپ آب چیست؟



پمپ آب water pump وسیله ای است برای جابجایی و به حرکت درآوردن سیال آب. پمپ آب با افزایش نیروی جنبشی موجب به حرکت درآمدن آب در سیستم لوله کشی می شود.



انواع پمپ



پمپ آب از نظر مشخصه های نوع سیال (غلظت و وجود مواد جامد در آب)،نوع عملکرد و پمپاژ،حالت استقرار و نوع کاربری به 4 دسته تقسیم می شوند.



انواع پمپ از نظر سیال



با توجه به گرانروی (ویسکوزیته)متفاوت آب در شرایط مختلف و وجود مواد و ذرات محلول در آب توان پمپ ، حالت پروانه ، قطر پروانه ، جنس پروانه و شفت و خیلی از پارامترهای دیگر پمپ تغییر می کند.
به طور کل پرکاربرد ترین و معروف ترین پمپ های آب عبارتند از پمپ آب خانگی، پمپ آب صنعتی، پمپ پروانه استیل، پمپ آب خود مکش، پمپ آب کمر چاهی و....



انواع پمپ از نظر عملکرد



نحوه عملکرد پمپ ها و مکانیزم کارکرد آنها بستگی به کاربری و سیال آنها دارد.
به عنوان مثال برای پمپ های کارواش از نوع سیلندر پیستونی استفاده می شود. که فشاری معادل 100 تا 200 بار را می تواند تامین کند.


در مجموع پمپ های پرکاربرد از نظر نوع عملکرد به شرح زیر است.

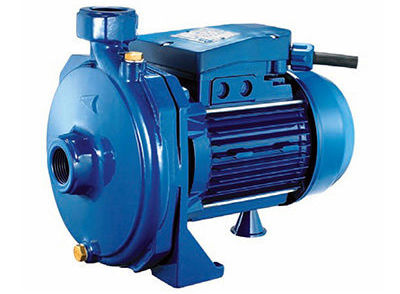

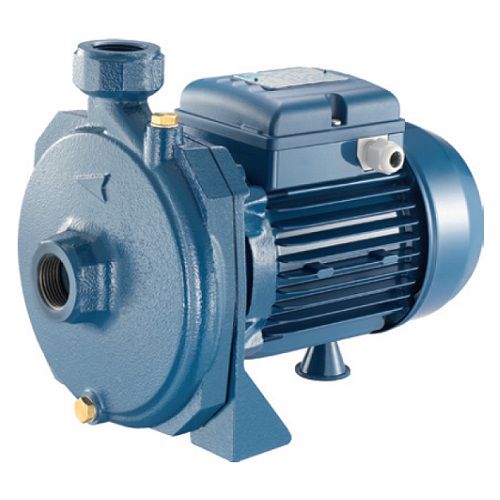

1-انواع پمپ آب سانتریفیوژ



این پمپ ها که کاربرد بسیار فراوانی در صنعت و صنایع تهویه مطبوع دارند. بر اساس یک اصل ساده طراحی شده اند و آن انرژی گریز از مرکز اجسام میباشد.
وقتی که یک جسم با سرعت حول یک محور گردش کند انرژی زیادی جهت دور از محور و حرکت در خط مستقیم در خود ذخیره می کند.
پمپ آب سانتریفوژ با گردش سیال توسط پروانه در پوسته حلزونی خود انرژی الکتریکی را به انرژی خنثی و سپس به نیروی گریز از مرکز تبدیل می کند.
با جهت دادن و کنترل این نیرو می توان سیالات را توسط پمپ سانتریفوژ به حرکت در آورد.





پمپ آب سانتریفوژ

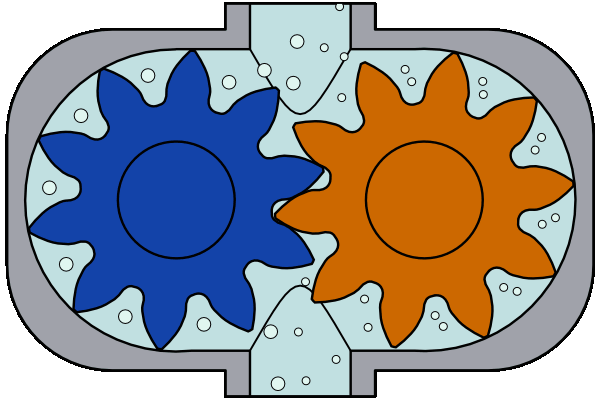

2-پمپ آب دنده ای



پمپ آب دنده ای تشکیل شده از دو چرخ دنده خارج از محور و یک ماهک که با گردش چرخ دنده و به دام افتادن سیال در فاصله بین چرخ دنده سیال به حرکت در می آید.
 از معروف ترین نوع این پمپ ها پمپ گازوئیل مشعل ها، پمپ آب شیشه شور اتومبیل می باشد.
در برخی مدل ها دو چرخ دنده که در یک پوسته و درگیر باهم که هردو چرخ دنده در یک اندازه و با گام بلند بین هر دنده می باشند. یکی از چرخ دنده ها توسط الکتروموتور به گردش در آمده و به همراه خود و در جهت عکس حرکت خود چرخ دنده دیگر را به گردش وادار می کند.
با به دام افتادن سیال در فاصله بین دنده ها و پوشه سیال به جریان می افتد.





پمپ دنده ای





آیا می دانید چطور می توانید  از بین همه انواع متفاوت پمپ و بوستر پمپ بهترین و مناسب ترین پمپ را برای خود انتخاب و خرید نمایید؟
جهت مشاهده راهنمای خرید پمپ کفکش و لجن کش به لینک زیر مراجعه نمایید.
فروش پمپ کفکش

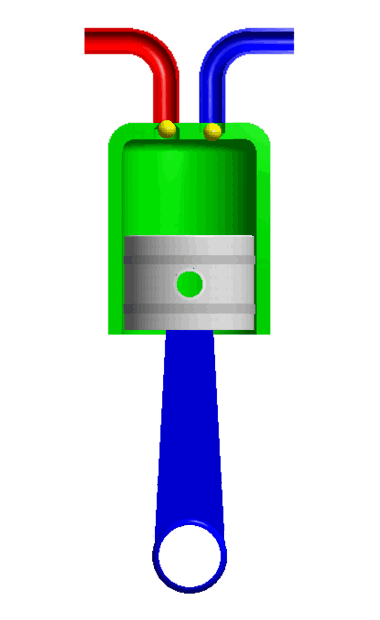

3-پمپ پیستونی آب



پمپ پیستونی همان گونه که از نام آن مشخص است تشکیل شده است از سیلندر و پیستون که با حرکت رو به پایین پیستون آب از قسمت مکش وارد سیلندر شده و با حرکت رو به بالا آب با فشار بالا به بیرون پمپ رانده می شود.
وظیفه به حرکت درآوردن پیستون در داخل سیلندر بر عهده الکتروموتور بوده که توسط میل لنگ حرکت دورانی به حرکت رفت و برگشتی پیستون پمپ تبدیل می شود.
این پمپ در کاربری های فشار بالا و دبی کم مانند پمپ های کارواش کاربرد فراوانی دارد.



پمپ آب پیستونی

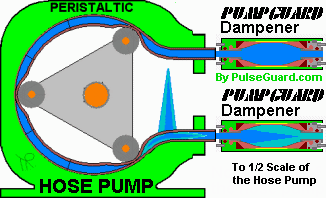

4-پمپ پریستالتیک



این پمپ ها با فشرده کردن شلنگ یا لوله قابل انعطاف و حرکت محل فشردگی باعث جریان سیال می شوند.
گاهی از این نوع پمپ جهت پمپاژ کلر به منابع آب مصرفی و استخر استفاده می شود.
با تعویض جهت چرخش موتور ، جهت پمپاژ سیال نیز تغییر می کند.
شلنگ این پمپ بعد از میزان ساعت کارکرد مشخصی باید تعویض شوند به دلیل حساسیت و دقت تزریق این پمپ ها و همچنین امکان استفاده از لوله های فلکسی با جنس خاص بسیار مناسب برای کاربری های دارویی و استریل می باشد.
گاهی از این نوع پمپ جهت پمپاژ کلر به منابع آب مصرفی و استخر استفاده می شود.
با تعویض جهت چرخش موتور ، جهت پمپاژ سیال نیز تغییر می کند.





پمپ های پریستالتیک





5-پمپ دیافراگمی



این پمپ از یک دیافراگم و یک پیستون تشکیل شده است که با حرکت رفت و برگشت پیستون دیافراگم به سمت جلو و عقب حرکت کرده و دو عدد سوپاپ یکطرفه در مجرای ورودی و خروجی قرار دارد که اجازه حرکت سیال در یک جهت را می دهد.
این پمپ آب برای تزریق آب همراه با کلر و مواد شیمیایی بسیار کاربرد دارد و دوزینگ پمپ کلر معروف ترین نوع آن می باشد.





پمپ دیافراگمی

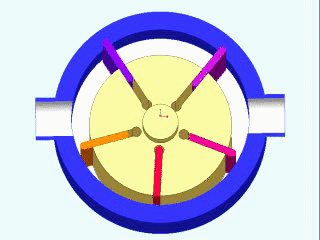

6-پمپ دورانی



پمپ دورانی آب از یک سیلندر یا بدنه و یک قطعه متحرک دایره ای که از خارج از محور در داخل سیلندر اصلی حرکت دورانی دارد تشکیل شده است .
روی قطعه استوانه ای داخلی تعدادی پره متحرک که به سمت مرکز قطعه داخلی حرکت می کند وجود دارد و با حرکت دورانی قطعه میانی سیال به داخل پمپ مکیده و از پمپ خارج می شود.
این پمپ ها از نوع تیغه ها به دو دسته تیغه ثابت و تیغه متحرک تقسیم می شوند.
این نوع پمپ بیشتر برای پمپ های آب  یا وکیوم  سیالات با ویسکوزیته پایین و همراه با گاز استفاده می شوند.
پمپ وکیوم متداول ترین نوع این پمپ ها می باشد





پمپ دنده ای    پمپ دورانی



پمپ دورانی 1





کاربرد پمپ آب سانتریفیوژ



پراستفاده ترین پمپ در صنعت و تاسیسات حرارتی ، برودتی و تهویه مطبوع ، پمپ های آب سانتریفیوژ هستند.
این پمپ ها برای آبرسانی ، سیرکوله آب چیلر (سرد) سیرکوله آب برج خنک کننده ، سیرکوله آب گرمایش ، تخلیه مخازن و پسماندها ، تخلیه لجن کف مخازن و منایع و ... استفاده می شوند.



پمپ آبرسانی



بوستر پمپ ها، پمپ آب خانگی ، واترپمپ ها ، پمپ تامین فشار ، از دیگر نام های پمپ های آبرسانی هستند.
از این پمپ ها برای رساندن آب به طبقات بالا در ساختمان های مرتفع و یا تامین فشار مناسب در صنایع یا ساختمان های مسکونی اداری و تجاری که فشار آب شهر جوابگوی نیاز آنها نیست استفاده می شود.
این پمپ ها دارای هد بالا و به نسبت دبی کم می باشند.
پمپ آب نسبت به اساس نوع و نیاز مصرف کننده انتخاب و طراحی می شود.
پمپ آب خانگی معمولا به پمپ های کوچک و جهت تامین فشار مجتمع های مسکونی کوچک و با واحد های مسکونی کم گفته می شود.

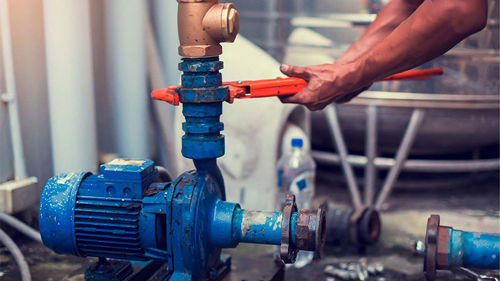

علت خرابی پمپ آب



از علل اصلی خرابی پمپ آب میتوان به موارد زیر اشاره کرد.



1-کمبود دبی مورد نیاز در قسمت مکش پمپ

این مشکل اکثرا در پمپ تامین فشار آب ساختمانهایی اتفاق می افتد که با مخزن ذخیره آب شهر قبل از پمپ ندارند و یا حجم ذخیره این مخزن نسبت به مصرف کم است و در نتیجه دبی مکش پمپ کم می شود و پروانه پمپ و سیل مکانیکی پمپ آسیب می بیند.



2- انتخاب نادرست پمپ

این مشکل در مرحله طراحی بوجود می آید که نسبت توان مورد نیاز پمپ و موتور به نسبت نیاز کم است و پمپ در حالت کاری سخت است که اکثر سبب سوختگی الکتروموتور می شود.



3- عملکرد نادرست منبع تحت فشار

یکی دیگر از علت های خرابی پمپ آب عملکرد نادرست منبع تحت فشار می باشد، این مورد در سیستم آبرسانی زمانی که منبع تحت فشار یا همان منبع انبساط سیستم بدرستی انتخاب نشده باشد و یا خراب شده باشد اتفاق می افتد.

انتخاب نادرست حجم منبع انبساط، انتخاب نادرست فشار کاری منبع انبساط ، پاره شدن تیوپ و یا خرابی والو هوا و ... سبب خاموش و روشن شدن پمپ و آسیب به پروانه و الکتروموتورها گردد.



4- انتخاب نادرست فشار و دمای حداکثری پمپ

از دیگر موارد علت خرابی پمپ آب انتخاب نادرست فشار و دمای حداکثری پمپ می باشد ، هر پمپ در سیستم تاسیسات فشار و دمای کاری تعریف شده دارد که باید با سیستم مورد نظر تطابق داشته باشد. مثال از پمپ آبرسانی نمیتوان برای سیستم سیرکوله آبگرم استفاده کرد.



5- شرایط محیطی نامناسب

از دیگر علت های خرابی پمپ آب گردو خاک و آب ریزش و لرزش مدار و شاسی نامناسب و نشتی لوله کشی و دمای محیط تاثیر مستقیم بر خرابی پمپ دارد.



علت بالا نرفتن فشار پمپ آب



یکی از علل بالا نرفتن فشار پمپ آب شکستگی پروانه پمپ آب است، زمانی که این اتفاق می افتد الکتروموتور به کار خود ادامه می دهد، جابه جایی آب وجود ندارد. در برخی مواقع شکستگی پروانه منجر به جامپ کردن و سوختن الکتروموتور می گردد.

از دیگر عوامل بالا نرفتن فشار پمپ آب انتخاب اشتباه مدل پمپ به نسبت هد و دبی مورد نیاز است. مواردی از جمله هواگیری سیستم ، بسته بودن شیرهای ورودی و خروجی ،عدم وجود آب در مکش پمپ ، وجود نشتی در سیستم و گرفتگی سه راهی صافی در قسمت مکش پمپ وجود ایراد در شیر یکطرفه خروجی پمپ، بروز ایراد در کوپلینگ برخی مدل های پمپ و اشتباهات لوله کشی و تنظیم نبودن سنسور فشار پمپ و ... می توانند علت بالا نرفتن فشار پمپ آب باشند.



علت عدم مکش پمپ آب



اصطلاحی بنام NPSH در پمپ وجود دارد که اختلاف ارتفاع مکش از بالا است .اگر سطح آب پایین تر از محل نصب پمپ باشد نباید این فاصله از میزان NPSH پمپ بیشتر باشد.

عدم مکش پمپ آب به گرفتگی سه راهی صافی ورودی پمپ یا ایراد لوله کشی یا ایراد خود پمپ هم گاها مربوط میباشد. در سیستم آبرسانی که از پمپ برای تقویت فشار استفاده می شود گاها خالی بودن شبکه لوله کشی و قطعی آب و یا افت فشار شبکه شهری می تواند علت عدم مکش پمپ آب باشد.

عواملی از جمله هوا گرفتگی سیستم،بسته بودن شیر ورودی،اشتباهات لوله کشی و شکستگی پروانه پمپ و ... از دیگر علت های عدم مکش پمپ آب هستند.

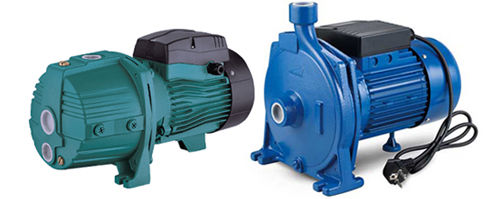

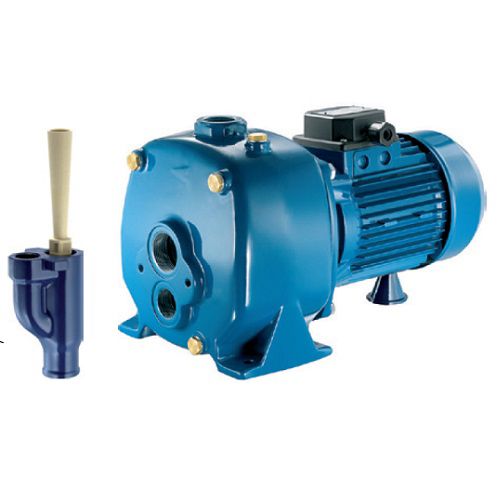

پمپ آب خانگی



پمپ آب خانگی به پمپ های کوچک اطلاق می گردد که توان تامین فشار و دبی مورد نیاز یک یا چند واحد مسکونی و اداری را داشته باشند. معمولاً از یک تا ۱۰ واحد مسکونی یا اداری را می توان توسط پمپ های خانگی تامین کرد. در پروژه هایی که تعداد واحد ها بیش از ۱۵ واحد است باید از دستگاه‌های بوسترپمپ استفاده شود که تجهیزات کنترلی دقیق‌تری را می طلبد و تعداد پمپ ها بیش از یک دستگاه است.
پمپ آب خانگی در بازار به پمپ های یک تا سه اسب بخار که اصطلاحاً با عناوین پمپ بشقابی،پمپ جتی،پمپ دو پروانه،تک پروانه،پمپ کله قندی،پمپ ۴۵ pm و... گفته می شود.

پمپ آب خانگی


انتخاب پمپ آب خانگی



در خرید و انتخاب پمپ آب خانگی باید فشار خروجی پمپ،میزان آبدهی پمپ،تعداد واحدها،تعداد سرویس های بهداشتی و حمام ها و ارتفاع ساختمان متراژ هر طبقه،نوع برق مصرفی و... مد نظر قرار گیرد.
انتخاب پمپ بزرگتر از نیاز علاوه بر مصرف برق بالا سبب آسیب به سیستم لوله کشی و شیرآلات و خود پمپ و عدم استفاده آسان از پمپ به دلیل فشار بالا در شیرالات خواهد شد.
انتخاب پمپ کوچکتر از نیاز مجموعه سبب کم شدن فشار خروجی با باز شدن چند شیر همزمان و کارکرد دائم پمپ و خرابی زودتر از موعد پمپ خواهد شد.
در انتخاب پمپ آب خانگی یکی از مسائل مهمی که به آن توجه نمی شود وجود یا عدم وجود مخزن ذخیره است. زمانی که مخزن ذخیره وجود داشته باشد فشار از سفر به فشار خروجی پمپ می رسد. اما زمانی که پمپ به سیستم شبکه شهری متصل است فشار خروجی پمپ با فشار شبکه لوله کشی جمع میشود.



موتور پمپ آب



موتور پمپ آب در ظرفیت های مختلف و فشارهای کاری مختلف توان متفاوتی دارند.موتور پمپ های آبرسانی با توان 1/6 اسب بخار تا 530 اسب بخار تولید میشوند.تا توان 100 اسب بخار انواع الکتروموتورهای 1400 دور یا 300 دور را می توان انتخاب کرد اما در ظرفیت ها بالاتر از 100 اسب معمولا ، الکتروموتورهای با دور 1400 دور انتخاب می شوند.

نوع برق مصرفی موتور پمپ آب تا ظرفیت 4 اسب بخار می تواند بصورت تکفاز باشد اما در ظرفیت های بالاتر استفاده از الکتروموتور سه فاز پیشنهاد می گردد.

اتصال موتور پمپ آب به موتور آب بصورت کوپلینگ و یا بصورت مستقیم است.

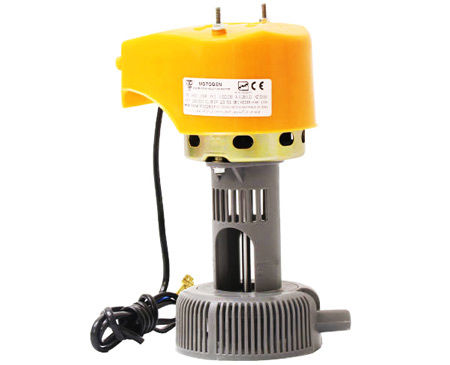

پمپ آب کولر



پمپ آب کولر برای انتقال و توزیع آب روی المان های تبخیر که پوشال ها یا پدهای سلولزی هستند استفاده می شوند.پمپ آب کولر برای استفاده در سیستم های سرمایش تبخیری مانند کولر آبی و زنت و ... استفاده می شود.

توان موتور پمپ آب کولر 1/60 اسب بخار است و معمولا با الکتروموتور های 2900 - 2600 - 2400 دور تولید می شود.

برق مصرفی این پمپ تکفاز است و جریان معادل 0.35 آمپر می کشد. درجه حفاظت پمپ آب کولر معمولا X4 است.



گارانتی و خدمات پس از فروش



پمپ های آب بنا به مدل های مختلف پمپ های آب متفاوت است.
