منبع دوجداره چیست؟

منبع دوجداره یک منبع ذخیره برای تولید و نگهداری آبگرم مصرفی است. بصورتی که دارای دو جدار داخلی و خارجی است. در جدار داخلی آب مصرفی و در جدار خارجی آبگرم دیگ در جریان است.
به واسطه انتقال حرارت بین جدار اول و دوم آب سرد داخل مخزن گرم شده و آماده مصرف در سرویس های بهداشتی و آشپزخانه می شود.

منبع دوجداره از فولاد گالوانیزه با ضخامت های مختلف ساخته می شود و معمولا به دلیل اینکه فشار در قسمت داخلی که آب شهر متصل است بیشتر است جدار داخلی همیشه ضخیم تر از جدار بیرونی است، برای مثال منبع دوجداره با ضخامت 3-5 یعنی جدار داخلی 5 و جدار خارجی 3 میلی متر است.

منبع دوجداره یکی از پرطرفدارترین مخازن تولید آبگرم مصرفی است و در عین حال کمترین راندمان را بین مخازن تولید آبگرم دارد.

منبع دوجداره نیاز به هیچ گونه نگهداری و اسید شویی و سرویس ندارد.
استفاده از منبع دوجداره محدود است و در ظرفیت های پایین تر از 1500 لیتر توصیه می شود.

ساختمان و نحوه کار کرد منبع دوجداره

همانگونه که از نام این دستگاه مشخص است منبع دوجداره یک منبع با دو جداره می باشد که در جداره داخلی آب گرم مصرفی بهداشتی و در جداره خارجی آب سیستم موتورخانه در جریان می باشد. با گردش آب موتورخانه در لایه بیرونی و تبادل حرارت دمای آب داخل منبع دوجداره گرم میشود.

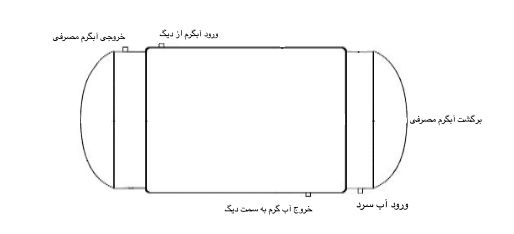

منبع دوجداره به دلیل نحوه عملکرد و ساختار آن بصورت افقی ساخته میشود. لوله کشی و نصب منبع دوجداره باید به گونه ای باشد که جهت جریان ها مخالف هم باشد بدین شکل که آب سرد شهر از قسمت پایین وارد جداره میانی منبع دو جداره شده و پس از گرم شدن از قسمت بالای و سمت مخالف ورودی خارج شود.

آب گرم سیستم موتورخانه نیز از قسمت بالا و در سمت خروجی آب گرم مصرفی وارد و از قسمت پایین سمت ورودی آب سرد شهر خارج می شود. در عدسی های کناری منبع دو جداره یک بوشن جهت اتصال سیستم برگشت آبگرم مصرفی نصب می شود. محل نصب شیر اطمینان، منبع دوجداره بروی مخزن میانی و قسمت بالایی آن می باشد. این شیر حساس به دما بوده و با افزایش دما بیش از 100 درجه  قبل از آسیب رسیدن به سیستم لوله کش مسیر خروجی را باز و آبگرم را خارج میکند تا آب سرد جایگزین و دمای آب منبع دوجداره کاهش پیدا کند.

جنس ورق های منبع دو جداره

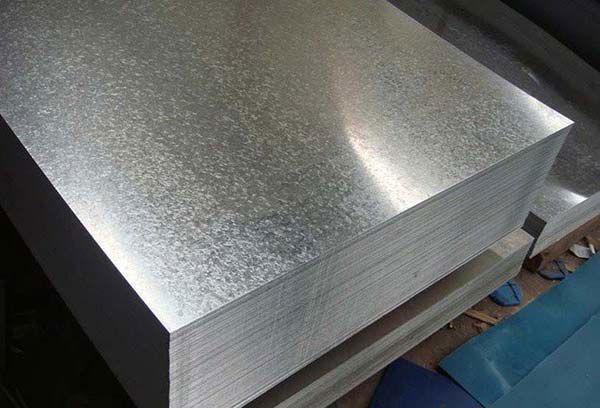

ورق مورد استفاده در ساخت منبع دو جداره از نوع گالوانیزه می باشد. ورق گالوانیزه در واقع ورق آهن سیاه فولادی یا کربن استیل است که با روکشی از فلز روی در برابر پوسیدگی و خوردگی مقاوم شده است. ورق گالوانیزه با دو روش آبکاری گالوانیزه گرم و آبکاری گالوانیزه سرد تولید میشود. ورق مورد استفاده در ساخت منبع دوجداره از نوع گالوانیزه گرم می باشد. پس از ساخت منبع دوجداره به دلیل از بین رفتن لایه روی ورق گالوانیزه در محل های جوشکاری، با استفاده از رنگ اپوکسی خوراکی از داخل و ضد زنگ  یا اپوکسی صنعتی از قسمت بیرونی این مناطق در برابر زنگ زدگی محافظ می شود.

منبع دو جداره را میتوان از ورق استنلس استیل بصورت سفارشی ساخت اما هزینه بسیار بالاتری دارد. بهترین پیشنهاد ساخت منبع دوجداره با ورق آهن سیاد و آبکاری گالوانیزه پس از ساخت باشد که البته این موضوع نیز باعث افزایش هزینه های ساخت میشود.
منبع دوجداره

ضخامت ورقه‌های منبع دوجداره برای جداره خارجی ۲ تا ۴ میلیمتر برای جدار داخلی ۴ تا ۶ میلیمتر می‌باشد. این تفاوت ضخامت به دلیل تفاوت فشار در مخزن میانی و لایه خارجی می باشد. در مخزن داخلی فشار برابر فشار آب شهر و تقریبا در حدود 4 بار میباشد اما فشار در جداره خارجی براساس ارتفاع ساختمان و فشار کاری موتورخانه و در حدود 2 بار می باشد. ضخامت ورق گالوانیزه بایستی متناسب با فشار منبع دو جداره و ابعاد مخزن باشد.

منبع دو جداره

منبع دوجداره بصورت غیر مستقیم و با بهره گیری از گرمای سیال های داغ مانند بخار آبگرم، آبداغ و آب گرم مصرفی را تولید می کند. منابع دو جداره از رایج ترین منابع تولید آبگرم مصرفی می باشد. کاربرد منبع دو جداره برای تولید آبگرم مصرفی در ظرفیت های پایین تا 1000 لیتر (که البته برخی تولید کنندگان تا 2000 لیتر هم تولید می کنند) و در ظرفیت های بالاتر تا حدود 6000 لیتر از منبع آبگرم کویل دار استفاده می شود.

منبع آبگرم دوجداره جزء مبدل های آبگرم آب به آب به حساب می آید. منبع دوجداره از ورق های فولاد،معمولا گالوانیزه گرم تولید می شود و برای رعایت اصول بهداشتی به جهت تولید مواد سمی در جوشکاری بروی آلیاژ روی (گالوانیزه) از رنگ های خوراکی برای پوشاندن محل جوش کاری ها استفاده می شود.

منبع دوجداره از ورق گالوانیزه نورد شده به قطر متفاوت بصورت دولایه تشکیل شده که با جوشکاری های انجام شده دومحفظه و مسیر عبور جدا برای آب ایجاد می گردد که محفظه یا جدار بیرونی برای عبور آب گرم یا آب داغ دیگ و بویلر و محفظه داخلی برای عبور و ذخیره آب گرم مصرفی در نظر گرفته شده است.

حجم ذخیره مورد نظر در منبع دوجداره مربوط به جدار داخلی (محل جمع آوری آب ذخیره مصرفی) می باشد. فشار وارد آمده به منبع دوجداره در جدار داخلی معادل فشار آب شهر و یا فشار سیستم تحت فشار ساختمانی است و لذا فشار بالاتر را نسبت به جدار خارجی تحمل می کند و به طبع آن ضخامت بالاتری دارد در صورتی که فشار وارد آمده به جدار خارجی معادل ارتفاع ساختمانی است.

عایق کاری مناسب منابع دوجداره از مهم ترین مسائل نگهداری و نصب این دستگاه است. در صورت نصب صحیح این دستگاه به دلیل افت فشار پایین محل عبور آبگرم دیگ از منبع دوجداره، نیازی به نصب الکتروپمپ سیرکوله مسیر آب دیگ نیست و به روش ترموسیفون این کار انجام خواهد شد. منبع دوجداره بصوت استوانه افقی تولید و نصب می گردد و دارای هیچ گونه پایه ای نیستند و بصورت دیواری توسط پایه های نگهدارنده و یا تسمه نصب می شوند. امکان نصب لوله برگشتی آبگرم مصرفی به محل ورودی آب سرد مصرفی به منبع دوجداره نیز وجود دارد.

جهت برآورد ظرفیت منبع دوجداره بطور میانگین برای ساختمان های مسکونی ظرفیتی معادل 150 تا 200 لتیر به ازای هر واحد در نظر گرفته می شود. در خرید و نصب منبع دوجداره باید به مسئله قرارگیری و جابجایی در محل موتورخانه و ابعاد درب موتورخانه نیز توجه کافی شود. نصب شیر اطمینان در بالاترین قسمت منبع دوجداره ضروریست. شیر اطمینان مناسب منبع دوجداره از نوع دنباله دار حساس به دما می باشد.

محاسبه ظرفیت منبع دو جداره

منبع دوجداره براساس حجم آبگیری مخزن میانی ( منبع آبگرم مصرفی) سفارش و ساخته میشود. برای محاسبه ظرفیت منبع دوجداره به ازای هر واحد مسکونی 150 تا 200 لیتر حجم در نظر گرفته میشود. این حجم برای ساختمانهای مسکونی بوده و برای واحد های تجاری و اداری که میزان مصرف آبگرم کمتری دارند میتوان حجم منبع دوجداره تا 50 درصد کاهش داد.

نصب منبع دوجداره

نصب و لوله کشی منبع دوجداره بسیار ساده می باشد اما به محل ورودی و خروجی منبع دو جداره باید دقت شود تا بهترین راندمان و کارایی حاصل شود. منبع دوجداره در تمام مدت طول کارکرد نیازی به رسوب زدایی و اسید شویی ندارد. منبع دو جداره در موتورخانه ها معمولا در سطحی بالاتر از دیگ آبگرم نصب میشود لذا جهت ساخت پایه به وزن منبع دوجداره و وزن آب پس از آبگیری دقت شود. برای جایگزاری منبع بروی پایه بهتر است از جرثقیل ها دستی استفاده شود برای اتصال قلاب جرثقیل به منبع دوجداره بهتر است از کمربند های لاستیکی، تسمه یا زنجیر فلزی استفاده کنید.

نصب منبع در سطحی بالاتر از دیگ آبگرم  دو مزیت دارد .

  1. در فصل تابستان با خاموش کردن پمپ سیرکوله موتورخانه ، آب دیگ بصورت جریان طبیعی در جداره بیرونی منبع دوجداره گردش خواهد داشت و آبگرم مصرفی به سهولت و بدون نیاز به کارکرد پمپ سیرکوله آبگرم تامین خواهد شد.
  2. نصب منبع دوجداره در ارتفاع باعث استفاده مفید از فضای موتورخانه میشود

در زمان نصب دقت شود که منبع دو جداره به درستی مهار شود و وزن منبع به لوله و اتصالات انتقال داده نشود. از نصب منیع دو جداره بروی تجهیزات برقی ، الکتروپمپ ها و دیگ آبگرم تا حدالاامکان خوداری شود. در صورت پوسیدگی و یا نشتی منبع دوجداره به این تجهیزات آسیب وارد خواهد شد. نصب شیر یکطرفه در مسیر آب ورودی سرد و نصب شیر اطمینان بر روی منبع دوجداره الزامی می باشد.
ساختار منبع دوجداره

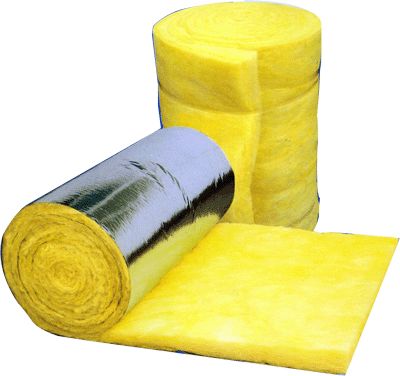

در زمان خرید و یا سفارش منبع دوجداره به ابعاد موتورخانه ،درب ورودی موتورخانه و دیگر مسیر های منتهی به آن توجه شود. در صورت نیاز میتوان منبع دوجداره را با ابعاد مختلف به صورت سفارشی تولید کرد. جهت صرفه جویی در مصرف سوخت و جلوگیری از افزایش دمای موتورخانه منبع دوجداره را عایق میکنند. این کار باعث صرفه جویی انرژی تا 40 درصد خواهد شد. پشم شیشه و عایق الاستومریک در دسترس ترین و مناسب ترین عایق ها برای این منظور بوده. که قیمت عایق الاستومریک چند برابر عایق پشم شیشه می باشد.

عایق منبع دوجداره

محاسن منبع دوجداره

  1. منبع دوجداره دارای سیستم ساده جهت انتقال حرارت است.
  2. نیاز به نگهداری و اپرتوری ندارد.
  3. زمان سفارش و تولید آن کوتاه است.
  4. افت فشار در شبکه لوله کشی ساختمان ایجاد نمیکند.
  5. بصورت افقی تولید می شود و فضای کف موتورخانه را اشغال نمیکند.
  6. دارای حجم ذخیره آبگرم است.
  7. نیاز به روشن بودن پمپ موتورخانه ندارد و بواسطه حالت ترموسیفون آب در آن گردش می کند.
  8. قیمت منبع دوجداره به نسبت سایر تجهیزات تولید آبگرم مصرفی پایین است.

معایب منبع وجداره

  1. دارای راندمان حرارتی پایین است.
  2. منبع دوجداره فقط بصورت افقی تولید می شود و این مورد سبب محدودیت در نصب و چیدمان موتورخانه می شود.
  3. امکان رسوب زدایی ندارد.
  4. در حجم بالاتر از 100 لیتر قابلیت استفاده ندارد.
  5. اتلاف حرارت بالا از سطح گرم کننده که سطح بیرونی مخزن است.
  6. عدم امکان تشخیص در زمان سوراخ شدن بدلیل دوجداره بودن(در صورت ایجاد پوسیدگی در محل غیر قابل رویت صرفا از آبریزش منبع انبساط می توان عیب بوجود آمده را تشخیص داد).
  7. انتقال حرارت از صفحه فولادی با ضخامت بالا که برای این کار طراحی نشده است.
  8. الزام در نصب منبع دوجداره با ارتفاع بالاتر از دیگ موتورخانه.
