راهنمای خرید منبع انبساط

راهنمای انتخاب و خرید منبع انبساط

منبع انبساط چیست؟

منبع انبساط برای جلوگیری از آسیب به سیستم و تامین آب در سیستم‌های حرارتی و برودتی کاربرد دارد.منبع انبساط افزایش حجم آب را که در نتیجه افزایش دما اتفاق می افتد در خود جای می دهد و از بروز آسیب به سیستم جلوگیری می کند.

در سیستم های حرارت مرکزی با آبگرم، شبکه لوله کشی از نوع بسته است و اگر پیش بینی لازم صورت نگیرد، تغییرات درجه حرارت و در نتیجه تغییرات حجم آب می تواند موجب تغییر قابل توجه فشار در سیستم شود.بنابراین برای گرفتن انبساط آب و ثابت نگه داشتن فشار سیستم از منابع انبساط استفاده می شود. منبع انبساط فضای لازم برای افزایش حجم ناشی از انبساط آب را فراهم کرده و در نتیجه فشار سیستم را درمقدار تنظیم شده به طور ثابت نگه میدارد.

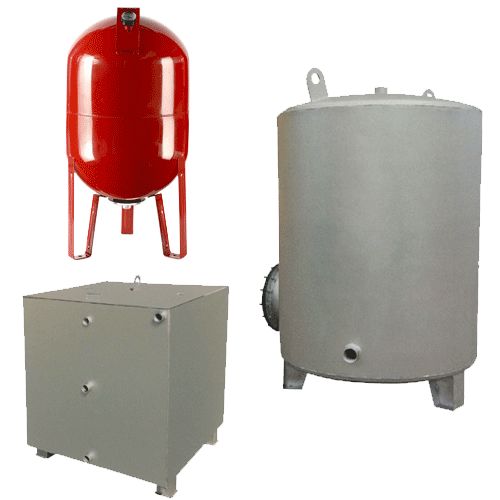

انواع منبع انبساط

منابع انبساط در دو نوع منبع انبساط باز و منبع انبساط بسته تولید و به بازار عرضه می گردد.

  1. منبع انبساط باز که به هوای آزاد ارتباط داشته و بالاتر از همه تجهیزات سیستم نصب می شود.
  2. منبع انبساط بسته که به هوای آزاد راه نداشته و معمولا در موتورخانه نصب می شود.

منبع انبساط باز

منبع انبساط باز بالاتر از همه وسایل پخش کننده حرارت و معمولا در روی بام ساختمان نصب می شود.
منبع انبساط باز از ورق گالوانیزه،ورق فولادی،فایبرگلاس و محصولات پلیمری در نوع عایق دار و بدون عایق ساخته شده و برای جلوگیری از یخ زدن آب آن در زمستان ، نوع بدون عایق آن باید عایق پیچی شود.
به منبع انبساط باز پنج لوله متصل می شود که عبارتند از:

  1. لوله پر کن آب که توسط یک شیر قطع و وصل به شیر شناور و شیر دیگری به طور مستقیم به منبع انبساط باز متصل می گردد تا در زمان پر کردن اولیه سیستم که به حجم زیادی آب نیاز است از آن استفاده شود.

  2. لوله رفت به منبع انبساط که از روی لوله رفت دیگ شروع شده و با کمترین پیچ و خم تا محل نصب منبع انبساط باز حرکت می کند و در قسمت بالای منبع به آن متصل می گردد. در مسیر لوله رفت از دیگ تا منبع انبساط باز هیچ گونه شیر قطع کننده ای نباید نصب گردد.

  3. اگر منبع انبساط باز با فاصله ی قابل توجه بالاتر از دیگ قرار گیرد، لوله برگشت آن به لوله ی مکش پمپ متصل می شود.اگر منبع انبساط باز تقریبا به طور مستقیم و بدون فاصله افقی روی دیگ قرار گرفته است، لوله ی برگشت آن به لوله بین پمپ و دیگ متصل می شود در این صورت لوله رفت و برگشت به یک طرف پمپ وصل خواهد شد و دوران آب داخل منبع به روش جابجایی طبیعی صورت خواهد گرفت. در موتور خانه ها یکی از دو روش زیر با توجه به شرایط سیستم برای محل اتصال لوله برگشت منبع انبساط به شبکه لوله کشی توصیه می شود.
    لوله برگشت ، از اتصالی روی منبع انبساط که داخل سطح آب قرار دارد شروع شده و با کمترین پیچ و خم به موتورخانه هدایت می گردد.

  4. لوله سر ریزمنبع انبساط که ترازی بالاتر از سطح آب داخل منبع و پایین تر از سطح آب شهر به مخزن شروع شده و به موتورخانه می رود. این لوله که لوله خبر نیز نامیده می شود برای تخلیه آب اضافی منبع انبساط که ممکن است در اثر انبساط آب سیستم یا خرابی شناور حاصل می شود به کار رفته و حداقل قطر اسمی آن یک اینچ است.

  5. منبع انبساط باز باید دارای لوله هواکش (تهویه) باشد تا هوای داخل منبع انبساط را بدون هیچ شیر قطع کننده ای به هوای خارج مرتبط سازد. اتصال کلیه لوله ها به منبع انبساط باید توسط مهره ماسوره انجام شود. جهت انتخاب ظرفیت منبع انبساط باز اگر ظرفیت حرارتی بر اساس کیلوکالری بر ساعت بر عدد 423 تقسیم شود حجم منبع انبساط باز بر اساس لیتر بدست می آید.

مزایای منبع انبساط باز

  1. اطمینان از عملکرد دائمی و صحیح منبع انبساط باز
  2. عدم نیاز به سرویس و نگهداری خاص
  3. سیستم عملکرد ساده

معایب منبع انبساط باز

  1. نیاز به لوله کشی در ارتفاع بالاتر از آخرین رادیاتور
  2. نیاز به آبرسانی تا محل نصب منبع انبساط باز
  3. وجود اتلاف حرارت در منبع انبساط باز
  4. نصب در فضای باز

محاسبه تاسیسات - محاسبه حجم منبع انبساط بسته

منبع انبساط بسته

در سیستم حرارت مرکزی، هرگاه محل مناسب برای نصب منبع انبساط باز وجود نداشته باشد و یا درجه حرارت کار سیستم بالاتر از دمای متناسب با فشار منبع انبساط باز باشد، از منبع انبساط بسته استفاده می گردد. منابع انبساط بسته به دو صورت ساده و یا دیاگرامی ساخته می شوند. نوع ساده آنها را در تاسیسات حرارتی بزرگ با فشار و دمای کار بالا استفاده شده و نوع دیاگرامی آنها در تاسیسات حرارتی کوچک استفاده می گردد.
منبع انبساط بسته از یک استوانه فلزی تشکیل شده است که در قسمت پایین آن آب و در قسمت بالا بر روی سطح آب، گاز ازت یا هوای فشرده برای رساندن فشار منبع انبساط به فشار کار سیستم وجود دارد.
این نوع منبع انبساط داخل موتورخانه روی قسمت مکش پمپ سیرکولاتور نصب می شود.

پیشنهاد مطالعه : کاربرد منبع انبساط

محاسبه منبع انبساط بسته

برای محاسبه منبع انبساط بسته (محاسبه ظرفیت منبع انبساط بسته) حجم آب داخل سیستم را در ضریب معین ظرفیت ضرب کرده و بر عدد 100 تقسیم می کنیم. مقدار حجم کل آب داخل سیستم گرمایش را نیز می توان با مراجعه به کاتولوگ های سازندگان آنها بدست آورد. ولی به طور تجربی می توان از اعداد زیر برای این منظور استفاده نمود:

  1. حجم آبگیری رادیاتورهای چدنی و فولادی به ازای هر متر مربع سطح حرارتی آن 5 لیتر در نظر گرفته می شود.
  2. حجم آبگیری فن کویل ها معادل 0/4 لیتر به ازای هر cfm 100 ظرفیت هوادهی آنها در نظر گرفته می شود.
  3. حجم آبگیری دیگ های چذنی پره ای 1/5 لیتر به ازای هر 1000 کیلو کالری در ساعت ظرفیت دیگ فرض می شود.
  4. حجم آبگیری دیگ های فولادی لوله آتش 3 لیتر به ازای هر 1000 کیلو کالری در ساعت ظرفیت حرارتی دیگ فرض می شود.
  5. حجم آبگیری منابع آبگرم دوجداره یا کویلی 0/15 لیتر به ازای هر لیتر ظرفیت منبع آب گرم در نظر گرفته می شود.
  6. حجم آبگیری کویل های حرارتی و برودتی هشت ردیفه معادل 3 لیتر به ازای هر فوت مربع از سطح کویل فرض می شود.
  7. حجم آبگیری کویل های حرارتی و برودتی شش ردیفه معادل 2/5 لیتر به ازای هر فوت مربع از سطح کویل فرض می شود.
  8. حجم آبگیری کویل های حرارتی و برودتی چهار ردیفه معادل 2 لیتر به ازای هر فوت مربع از سطح کویل فرض می شود.
  9. حجم آبگیری کویل های حرارتی و برودتی سه ردیفه معادل 1/5 لیتر به ازای هر فوت مربع از سطح کویل فرض می شود.
  10. حجم آبگیری کویل های حرارتی و برودتی دو ردیفه معادل 1 لیتر به ازای هر فوت مربع از سطح کویل فرض می شود.
  11. حجم آبگیری کویل های حرارتی و برودتی یک ردیفه معادل 0/5 لیتر به ازای هر فوت مربع از سطح کویل فرض می شود.
  12. حجم آبگیری لوله فولادی 1/2 اینچ به ازای یک متر طول لوله معادل 0/21 لیتر است.
  13. حجم آبگیری لوله فولادی 3/4 اینچ به ازای یک متر طول لوله معادل 0/37 لیتر است.
  14. حجم آبگیری لوله فولادی 1 اینچ به ازای یک متر طول لوله معادل 0/58 لیتر است.
  15. حجم آبگیری لوله فولادی 1/4 1 اینچ به ازای یک متر طول لوله معادل 1/01 لیتر است.
  16. حجم آبگیری لوله فولادی 1/2 1اینچ به ازای یک متر طول لوله معادل 1/37 لیتر است.
  17. حجم آبگیری لوله فولادی 2 اینچ به ازای یک متر طول لوله معادل 2/2 لیتر است.
  18. حجم آبگیری لوله فولادی 1/2 2 اینچ به ازای یک متر طول لوله معادل 3/37 لیتر است.

نحوه کارکرد منبع انبساط

منبع انبساط جهت جلوگیری از بروز حادثه و ترکیدگی لوله ها در اثر افزایش فشار در سیستم گرمایش و سرمایش نصب می شود.زمانی که آب گرم می شود دما و فشار آن بالا می رود و این افزایش فشار و افزایش حجم توسط منبع انبساط خنثی می شود.

منبع انبساط علاوه بر جلوگیری از افزایش فشار سیستم و وظیفه تنظیم فشار سیستم را به جهت عملکرد صحیح سیستم گرمایش و سرمایش دارد.

منبع انبساط علاوه بر این موارد وظیفه تغذیه و تامین کسری آب سیستم را هم بر عهده دارد.

تفاوت منبع انبساط باز و منبع انبساط بسته

  • منبع انبساط باز در محیط باز و در بالاترین ارتفاع نصب می شود در صورتی که منبع انبساط بسته در فضای موتورخانه نصب می شود.
  • منبع انبساط باز فشار سیستم را توسط فشار ارتفاعی محل نصب تامین می کند در حالی که منبع انبساط بسته بواسطه فشار هوا، فشار سیستم را تامین و تنظیم می کند.
  • منبع انبساط بسته تلفات حرارتی ندارد در صورتی که منبع انبساط باز بدلیل نصب در محیط باز دارای تلفات حرارتی است.
  • منبع انبساط بسته نیازمند تجهیزات کنترل فشار و شیر برقی و ... است اما منبع انبساط باز خیر.
  • منبع انبساط بسته نیازمند نگهداری و تامین فشار و سرویس است.

گارانتی منبع انبساط

منابع انبساط بر اساس برند دارای مدت زمان گارانتی متفاوت می باشند.

مشاوره و فروش منبع انبساط

با سپاس از اعتماد شما ، شرکت بامین تهویه ارائه کننده انواع تجهیزات تاسیساتی از جمله منبع انبساط با بهترین کیفیت ، گارانتی و خدمات پس از فروش معتبر می باشد.
کارشناسان شرکت بامین تهویه با سالها تجربه در این زمینه،  آماده پاسخگویی و ارائه مشاوره به شما مشتریان گرامی می باشند. برای مشاوره و راهنمایی در خصوص نحوه انتخاب و خرید انواع منابع شامل منابع انبساط و .... از معتبرترین برندها با نازل ترین قیمت ها با کارشناسان ما تماس بگیرید.
