راهنمای خرید منبع کویل دار بامین تهویه

منبع کویل دار

به منظور تکمیل اطلاعات مشتریان عزیز، توضیحات جامع و تخصصی در ارتباط با خرید محصولات منبع کویل دار بامین تهویه در زیر به تفصیل بیان شده است.

  1. عملکرد منبع کویل دار بامین تهویه
  2. انواع منبع کویل دار بامین تهویه
  3. اجزای تشکیل دهنده منبع کویل دار بامین تهویه
  4. مزایای منبع کویل دار بامین تهویه
  5. معایب منبع کویل دار بامین تهویه
  6. محاسبه و انتخاب منبع کویل دار بامین تهویه
  7. کویل دوم در منابع کویل دار بامین تهویه
  8. محاسبه حجم منبع کویل دار بامین تهویه
  9. نصب منبع کویل دار بامین تهویه
  10. قیمت منبع کویل دار بامین تهویه
  11. گارانتی منبع کویل دار بامین تهویه
  12. مشاوره فروش منبع کویل دار بامین تهویه

همچنین کاربران عزیز می توانند جهت مشاهده 3 برند معتبر منبع کویل دار، و مقایسه قابلیت های هر برند و کاربری هر یک از مدل های منبع کویل دار به لینک زیر مراجعه نمایند.

جهت مشاهده لیست انواع برندهای منبع کویل دار کلیک نمایید.

مشاهده نظرات

راهنمای انتخاب و خرید منبع کویل دار بامین تهویه

عملکرد منبع کویل دار بامین تهویه

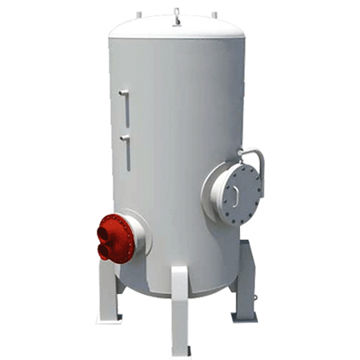

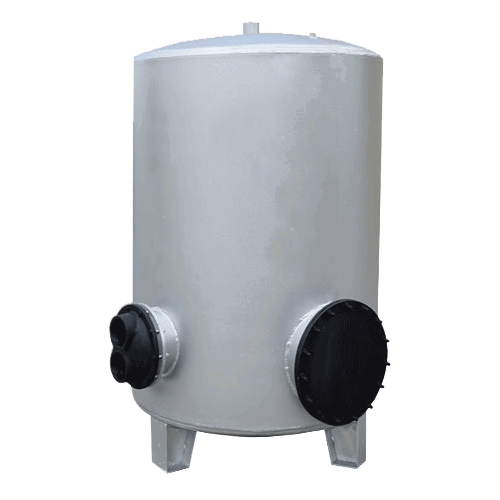

منبع کویل دار بامین تهویه دستگاهی است که جهت تولید آب گرم مصرفی بوسیله آب گرم یا بخار طراحی و ساخته می‌شود. بصورتی که آب گرم یا بخار تولید شده توسط بویلر به قسمت کویل (دسته لوله رفت و برگشتی) منبع کویلی هدایت شده و بوسیله تبادل حرارت سیال داخل کویل و سیال خارج کویل (آب سرد شهر) آب گرم مصرفی تأمین می‌گردد.
منبع کویل دار بامین تهویه

انواع منبع کویل دار بامین تهویه

منبع کویل دار بامین تهویه به دو صورت افقی و عمودی بسته به نیاز و محل نصب طبق استانداردهای جهانی ASME و BS طراحی و ساخته می‌شوند.

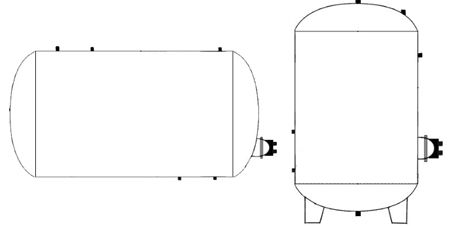

منبع کویل دار بامین تهویه افقی و عمودی

اجزای تشکیل دهنده منبع کویل دار بامین تهویه

اصلی ترین اجزای منبع کویل دار بامین تهویه بدنه و کوئل تشکیل شده است. جنس بدنه منبع کویل دار بامین تهویه از ورق گالوانیزه گرم مختص ساخت مخازن تحت فشار طبق استاندارد DIN 17155 و یا در فشارهای بالاتر از ورق های فولادی ST37 با ضخامت بالا و با پوشش رنگ اپوکسی خوراکی از داخل و رنگ صنعتی از خارج ساخته می‌شوند.

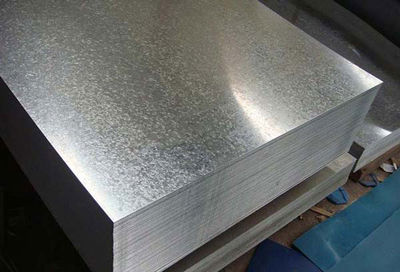

ورق منبع کویلی بامین تهویه
ضخامت ورق‌های فولادی در ساخت منبع کویل دار بامین تهویه برحسب دما و فشار کاری و ضریبی جهت خوردگی سیال گرم شونده طبق استاندارد مخازن تحت فشار طراحی و ساخته می‌شوند. عدسی‌های ابتدا و انتهای منبع کویل دار بامین تهویه از نوع پرس شده محدب لبه‌دار میباشند تا فشار وارده به نقاط جوشکاری (اتصال بدنه به عدسی) به حداقل برسد. بدنه منبع کویل دار بامین تهویه میبایست دارای نقاط اتصال جهت ورود آب سرد - خروج آب گرم - برگشت آبگرم مصرفی - شیر اطمینان - ترموستر - پرش گیج - تخلیه باشد. منبع کویل ‌دار بامین تهویه عمودی دارای پایه فولادی جهت استقرار و نصب و منبع کویل دار بامین تهویه افقی می‌بایست در محل نصب توسط ساپورت و تسمه مهار گردد. کویل‌های منبع کویل دار بامین تهویه از لوله‌های مسی با قطر ۳/۴  و  ۷/۸ به ضخامت مناسب نسبت به سیال عامل گرم کننده انتخاب و ساخته می‌شوند (گرم شونده با آب ۷/۰ تا ۸/۰ میلی‌متر گرم شونده با بخار ۹/۰ میلی‌متر).

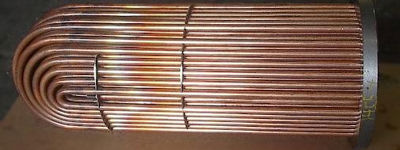

کویل منبع کویلدار بامین تهویه

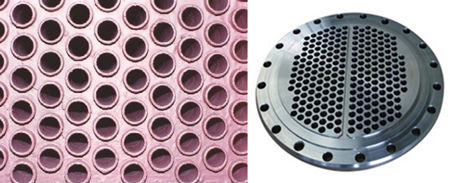

سطح کویل حرارتی یکی از مهمترین موارد طراحی و ساخت منبع کویل ‌دار است درمنبع کویل دار بامین تهویه از میزان استاندارد سطح کویل به ازای ظرفیت منبع استفاده میشود. تیوپ شیت و غلاف کوئل مسی از فولاد و عدسی کویل منبع کویل دار از چدن مناسب مخازن با فشار و دمای کار بالا طراحی و ساخته می‌شوند.

منبع کویل دار بامین تهویه

به منظور دریافت اطلاعات بیشتر، در مقاله اجزای منبع کویل دار به تفصیل تمامی اجزای مهم منبع کویل دار و لوازم جانبی آن را بررسی کرده ایم.

مزایای منبع کویل دار بامین تهویه

مزایای منبع کویل دار بامین تهویه عبارت است از:

  1.  داشتن حجم ذخیره آبگرم مصرفی
  2. سهولت در نگهداری و راهبری
  3.  پایین بودن میزان رسوب‌گیری بدلیل نبود منافذ کوچک نسبت به مبدل های صفحه ای
  4. محصور بودن کامل سطح انتقال حرارت
  5.  طول عمر بالا

معایب منبع کویل ‌دار بامین تهویه

  1.  بالا رفتن مصرف انرژی بدلیل حجم ذخیره بالا
  2.  فضای اشغالی در موتورخانه بدلیل حجم بالا
  3.  راندمان پایین نسبت به مبدلهای حرارتی صفحه‌ای
  4. نیازضروری به عایق کاری
  5.  نیاز به پمپ گردش قوی‌تر آب کوئل نسبت به منابع دو جداره
  6. در منابع کویل‌ دار بالای ۱۵۰۰ لیتر حتماً باید دریچه بازدید جهت سهولت در سرویس و نگهداری اعم از خارج کردن کوئل مسی جهت تعمیر و اسیدشویی - تعمیرات احتمالی و نظافت داخل مخزن در نظر گرفته شود.
    منبع کویلی

محاسبه و انتخاب منبع کویل دار بامین تهویه

هنگام انتخاب منبع کویل ‌دار بامین تهویه حتماً باید ابعاد درب موتورخانه را با ابعاد منبع کویل دار تطبیق داد. ایستاده یا افقی بودن منبع کویل دار بامین تهویه با توجه به ابعاد محل نصب از موارد  در بسیاری از موارد جهت استفاده بهینه از فضای موتورخانه درازای وجود حجم قابل قبول آبگرم ذخیره از منبع کویل ‌دار تهویه با سطح کویل حرارتی بالاتر و در بعضی موارد به استفاده از دو کویل جهت بالا بردن سطح انتقال حرارت استفاده می‌گردد.

کویل دوم در منابع کویل ‌دار بامین تهویه

از کویل دوم در منابع کویل دار جهت:

  1. گردش آب سیستم خورشیدی
  2. چرخش موارد بازیافت انرژی
  3. گردش آب دیگ موتورخانه استفاده می‌گردد.

محاسبه ی حجم منبع کویل دار بامین تهویه

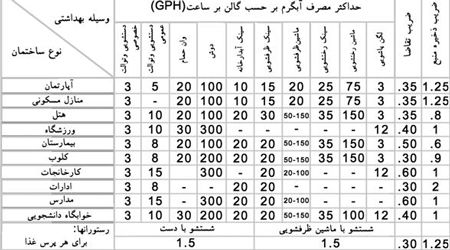

با توجه به جدول زیر و باتوجه به تعداد مصرف کننده ها و در نظر گرفتن ضریب ذخیره و ضریب تقاضا (با توجه به کاربری) حجم منبع کوئل دار را محاسبه می نمائیم.
منبع کویل دار بامین تهویه
اما جهت محاسبه ی ظرفیت منبع کویلی بطور تقریبی در مجتمع های مسکونی به ازای هر واحد حدود ۱۰۰ تا۱۵۰ لیتر ظرفیت منبع کویل دار باید در نظر گرفت. در حجم بدست آمده ضرب میگردد. منبع کوئل داردرنظر میگیرند تا دمای آب گرم خروجی تلورانس پایینی داشته باشد وبصورت یکنواخت به مصرف کننده برسد.  این ضریب برای کاربری های مختلف متفاوت است. بطور مثال برای ادارات عدد ۲ و برای هتل هل عدد ۰/۸ بعنوان ضریب ذخیره منابع کوئل دار ضریبی را بعنوان ضریب ذخیره در منبع کویلی باید توان گرم کردن آب سرد جایگزین ورودی را داشته باشد تا آب خروجی دچار تغییر دمای محسوس نشود .

به همین دلیل در محاسابات منبع کویلی هنگامی که مصرف آب گرم به اوج خود میرسد، ضریب تقاضا یا ضریب همزمانی که به دلیل امکان همزمان نبودن واحد های مصرفی در نظر گرفته میشود. بطور مثال ضریب همزمانی برای استخرها ۰/۶ و برای آپارتمان ها ۰/۳۵ میباشد.

نصب منبع کویل دار بامین تهویه

در هنگام نصب منبع کویل دار بامین تهویه باید توجه نمود در محلی نصب شود که امکان تعمیرات اعم از جوشکاری و در آوردن کوئل جهت سرویس ادواری و .... وجود داشته باشد.

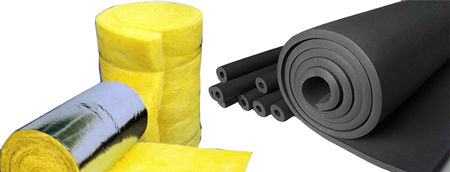

عایق منبع کویل دار بامین تهویه
باید به عایق کاری مناسب اشاره نمود که معمولاً به دو صورت امکان‌‌پذیر است. استفاده از پشم شیشه مل و متقال و مورد دیگر استفاده از عایق‌های رولی الاستومریک به ضخامت مناسب با توجه به اختلاف دمای محل نصب و دمای آب منبع کویل ‌دار ضروری می‌باشد. در منبع کویل دار بامین تهویه نصب شیر اطمینان حساس به دما در بالاترین قسمت ضروری است.

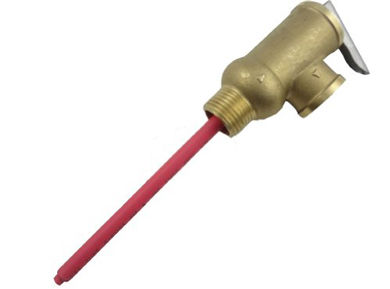

شیر اطمینان منبع کویل دار
منبع کویل دار بامین تهویه میزان انرژی ورودی به منبع کویلی که فرمان کنترل توسط ترموستات نصب شده در خروجی صادر می گردد. توسط خاموش و روشن شدن پمپ مدار گردش کوئل آبگرم - استفاده از شیر برقی سه راهه در کوئل آبگرم و استفاده از شیرهای برقی دو راهه در کوئل بخار کنترل می‌گردد.​
منبع کویل دار بامین تهویه
سنسور آن روی لوله آب خروجی از کویل نصب میشود باید بین ۵۰ تا ۶۰ درجه باشد. درجه تنظیمی ترموستات پمپ گردشی آب برگشتی به منبع کویل دار از ساختمان که سنسور آن روی لوله برگشتی آبگرم مصرفی نصب میگردد باید روی ۴۵ درجه سانتی گراد تنظیم گردد، وجود ندارد.منبع کویل دار بامین تهویه باید طی مدت زمان مشخص انجام گیرد. چرا که اگر برنامه ریزی مشخصی برای این کار نباشد اطراف کویل را رسوبات آب احاطه و امکان خروج کویل از دهانه سرویس وجود ندارد. در این حالت اگر منبع کویلی دارای دریچه بازدید نباشد باید منبع شکافته شود.

قیمت منبع کویل دار بامین تهویه

قیمت منبع کویل دار بامین تهویه بر اساس ظرفیت مورد سفارش، ضخامت بدنه منبع، جنس کویل های استفاده شده، ضخامت عدسی های محدب و… متغیر می باشد و یکی از فاکتور های تعیین کننده قیمت این منابع، قیمت ورق های گالوانیزه و مس هستند که بسیار متغیر می باشد، به همین خاطر برای دریافت اطلاعات درباره ی ظرفیت های مختلف منابع کویلی بامین تهویه با مشاوران فروش ما تماس بگیرید.

گارانتی منبع کویل دار بامین تهویه

تمامی مدل های منبع کویل دار بامین تهویه دارای 30 ماه گارانتی می باشند.

مشاوره فروش منبع کویل دار بامین تهویه

مشاورین شرکت بامین تهویه امکان ارائه مشاروه جهت انتخاب و خرید منبع کویل دار بامین تهویه در ظرفیت ها وضخامت های مختلف را به مشتریان محترم دارا میباشد. فروشگاه اینترنتی بامین تهویه تمامی اطلاعات فنی و تصاویر انواع منبع کویل دار بامین تهویه با نازل ترین قیمت جهت مقایسه مدل های مختلف و خرید آسان، خارج از محدوده زمانی ومکانی و به آسان ترین روش ممکن را در اختیار مشتریان محترم قرار داده است.
