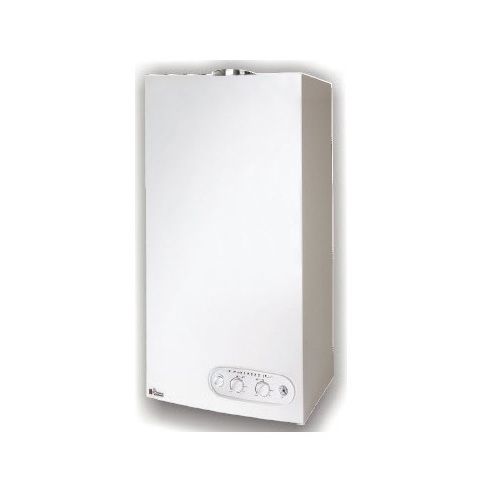

پکیج دیواری ایران رادیاتور M24CF
Iran Radiator Wall Mounted Heating Packege M24CF
- ظرفیت حرارتی : 20640 کیلوکالری برساعت
- ابعاد : طول 400 میلیمتر
- ابعاد : عرض 340 میلیمتر
- ابعاد : ارتفاع 720 میلیمتر
- نوع دستگاه پکیج : دو مبدل بدون فن
در پکیج دیواری ایران رادیاتور بدون فن مدل M24CF ازدو نوع مبدل حرارتی یکی به عنوان مبدل اصلی (گاز به آب که بمعنی تماس مستقیم شعله با لوله های مبدل) و دیگری به عنوان مبدل حرارتی صفحه ای آب به آب استفاده شده، که برای تامین گرمایش محیط از مبدل اصلی که نوع گاز به آب است اسبفاده میشود به صورتی که آب پس از گذر از این مبدل و گرم شدن به سمت رادیاتورها منتقل می شود.در پکیج های دو مبدل مانند پکیج مدل M24CF برای تامین آب گرم مصرفی بهداشتی آب سیستم گرمایش توسط پمپ پکیج از مبدل اصلی عبور می کند ومقداری از آن در مسیر عبور به سمت رادیاتور ها توسط جدا کننده ای به مبدل صفحه ای آب به آب وارد می شود، آب سرد مصرفی هم از طرف دیگر مبدل حرارتی وارد شده وطی تبادل حرارت آب گرم مصرفی تامین می شود و بافشار آب شهر به سمت شیرهای مصرفی هدایت می گردد.
در پکیج دو مبدل بدون فن مدلM24CF به دلیل استفاده از مبدل صفحه ای آب به آب جهت تامین آب گرم مصرفی:
به دلیل عبور جریان ثابتی از آب گرم به دلیل کار کرد پمپ مدارگرمایش، نوسان حرارت کمتر بوده و آب گرم مطبوع ترو با دمای ثابت را بدست می دهد.
به دلیل عدم برخورد مستقیم شعله با دمای بالا به سطح مبدل حرارتی آب گرم مصرفی و اختلاف کم تر دمای دو طرف مبدل حرارتی نسبت به پکیج های تک مبدل ،دیرتر دچار رسوب پذیری از داخل می شود.

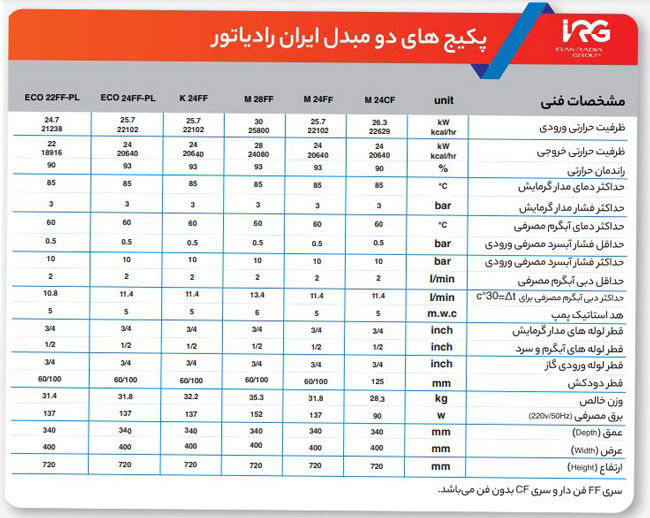

مشخصات فنی پکیج دیواری ایران رادیاتور M24CF
ظرفیت حرارتی ورودی به پکیج ایران رادیاتور دو مبدل بدون فن مدل M24CF معادل 22618 کیلو کالری بر ساعت می باشد که با توجه به ظرفیت حرارتی خروجی راندمان 90% راایجاد می کند.
برق مصرفی تمامی پکیج های ایران رادیاتور تک فاز می باشد.
حداکثر فشار آب سرد ورودی پکیج ایران رادیاتورM24CF معادل 10 بار می باشد.
پکیج شوفاژ دیواری ایران رادیاتور 24000 مدل M24CF دارای 24 ماه ضمانت شرکت ایران رادیاتور و نصب رایگان می باشد.
به طور میانگین در شهر تهران به جهت براورد سرانگشتی میزان ظرفیت حرارتی پکیج مورد نیاز می توان متراژ مفید ساختمان را در عدد 150 ضرب کرد و به ظرفیت مورد نیاز جهت تامین گرمایش وآب گرم مصرفی رسید.
مهمترین قوانین نصب دودکش پکیج گازی بدون فن
- حداقل قطر دودکش نباید کمتر از ۱۵ سانتیمتر باشد.
- ارتفاع دودکش پکیج گازی بدون فن ۴ متر میباشد.
- هر دستگاه پکیج باید دارای دودکش مستقل باشد.
- ارتفاع دودکش میبایست حداقل ۱ متر از کف بام بالاتر باشد و مجهز به کلاهک H میباشد.
- عبور دودکش از فضای داخلی و سقف کاذب حمام مجاز نیست. استفاده از لولههای قابل انعطاف ممنوع میباشد.
جهت جلوگیری از انباشت رسوب در مبدل های پکیج های حرارتی مهمترین روشهای کاهش سختی آب عبارتند از:
- دستگاههای تبادل یونی
- سختیگیرهای پلیفسفات
- سختیگیرهای مغناطیسی
در صورت استفاده ازسختیگیرهای پلیفسفات معمولاً نسبت به مصرف آب ، پلیفسفاتها باید طی ۶ الی ۱۲ ماه بعد از نصب تعویض گردند و این زمانی است که پلیفسفاتهای داخل کارتریج نسبت به زمان نصب کاهش پیدا کرده است.
سختیگیرهای مغناطیسی به گونهای عمل میکنند که در مسیر جریان آب ورودی نصب شده و میدان مغناطیسی خاص و قوی ایجاد میکنند که اثر این میدان مغناطیسی روی آب عبوری اعمال میشود و تغییراتی را در نحوه آرایش بار الکتریکی و مولکولهای آب ایجاد میکند و بارها به صورت منظم درآمده و سطح تماس یونها یا یکدیگر کمتر شده و این عمل سبب افزایش مولکولهای آزاد آب شده که علاوه بر عدم تمایل به چسبندگی به جدار لوله حلالیت آب هم در این حالت بالا رفته و رسوبات قبلی را در خود حل خواهد کرد.
پس از خرید دستگاه پکیج دیواری ایران رادیاتور
جهت باز کردن پلمپ دستگاه و نصب و راه اندازی و گارانتی با شماره ۴۲۱۸۱۰۰۰ شرکت ایران رادیاتور تماس حاصل نمایید.
کارت گارانتی دستگاه باید توسط پرسنل مجاز شرکت ایران رادیاتور مهروامضا شود.
استفاده از محافظ الکترونیکی برق ورودی تا حد زیادی از از آسیب رساندن به دستگاه جلوگیری میکند.
فروشگاه اینترنتی بامین تهویه اطلاعات ،مشخصات فنی و قیمت انواع پکیج شوفاژدیواری ایران رادیاتور را جهت بررسی مقایسه و خرید خارج از محدوده مکانی و به آسان ترین روش ممکن را در اختیار مشتریان محترم قرار داده است.
- ظرفیت حرارتی : 20640 کیلوکالری برساعت
- راندمان : 90 %
- ابعاد : طول 400 میلیمتر , عرض 340 میلیمتر , ارتفاع 720 میلیمتر
- حداکثر دمای آبگرم گرمایش : 85 سانتی گراد
- حداکثر فشار مدار گرمایش : 3 Bar
- حداکثر دمای آبگرم مصرفی : 60 سانتی گراد
- نوع دستگاه پکیج : دو مبدل بدون فن
- حداقل فشار آبسرد مصرفی ورودی : 0.5 Bar
- حداکثر دبی آبگرم مصرفی : 11.4 L/min
- هد : 5 متر ستون آب
- قطر لوله های مدار گرمایش : 3/4 اینچ
- قطر لوله های آبگرم و سرد : 1/2 اینچ
- سایز لوله گاز ورودی : 3/4 اینچ
- قطر دودکش : 125 میلیمتر
- وزن : 30 کیلوگرم
- توان موتور : 90 وات
- ظرفیت نامی پکیج : 24000Kcal/hr
- شرکت سازنده پکیج : ایران رادیاتور
