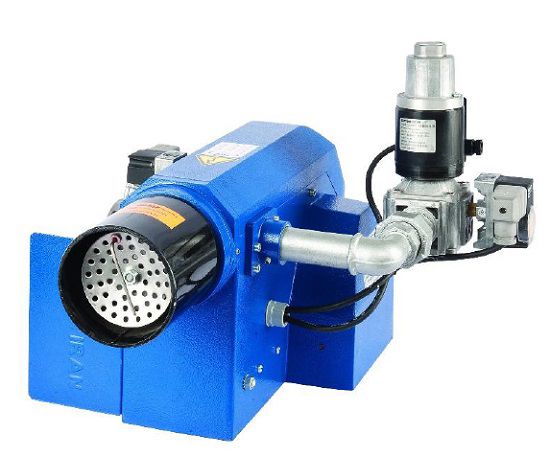

Garmiran GBG

  • ظرفیت حرارتی : 40.000-110.000 کیلوکالری برساعت
  • توان موتور : 125 وات
  • حالت عمکلرد مشعل : یک مرحله ای
  • نوع سوخت : گاز
قیمت استعلام از واحد فروش

مشخصات مشعل گازی مدل GBG گرم ایران

مشعل گازی گرم ایران با عملکرد یک مرحله و سوخت گاز طبیعی یا گاز شهری می باشد.
فشار گاز ورودی به مشعل گازی گرم ایران باید بین 20 تا 50 میلی بار باشد.
مشعل گازی GBG گرم ایران با ظرفیت حرارتی 40000 تا 110000 کیلوکالری بر ساعت جزء مشعل های کوچک و به عنوان مشعل گازی خانگی می باشد.
این مشعل برای مصارف خانگی مجتمع های آپارتمانی کوچک ، دیگ های بخار کوچک ، تنورهای نانوایی ،کوره های کوچک و ... استفاده می شود.
مشعل گازسوز گرم ایران مدل GBG مناسب برای نصب بر روی دیگ چدنی و دیگ فولادی آبگرم با ظرفیت 37000 تا 100000 کیلوکالری بر ساعت نصب کرد. این ظرفیت در دیگ چدنی معلول مدل های

  • دیگ چدنی شوفاژکار 5 پره سوپر 300
  • دیگ چدنی شوفاژکار6 پره سوپر 300
  • دیگ چدنی شوفاژکار 7 پره سوپر 300
  • دیگ چدنی شوفاژکار 8 پره سوپر 300
  • دیگ چدنی شوفاژکار 9 پره سوپر 300

در زمان نصب بر روی هر یک از این دیگ ها باید مشعل متناسب با ظرفیت تنظیم شود.
شیر برقی مشعل گازسوز(مشعل گازی) دارای دو پیچ تنظیم می باشد که یکی برای تنظیم شعله لحظه راه اندازی و دیگر شعله در زمان کارکرد
شیرهای برقی نصب شده بر روی تمام مشعل های یک مرحله گازی و یا دوگانه سوز تدریجی میباشد.
 تمام مشعل ها دارای یک ظرفیت حداکثر و حداقل می باشند و با تنظیم شعله آنها می توان بر اساس ظرفیت دیگ و مناسب با طول دیگ ، توان خروجی از مشعل را تنظیم کرد.
طول شعله مشعل در کوره دیگ هیچ گاه نباید از3/4 بیشتر شود، زیرا افزایش این طول باعث برخورد شعله با پره انتهای دیگ و یا بازگشت شعله در پاس دوم میشود. با برخورد شعله مشعل به انتهای پره آخر دیگ باعث آسیب و در کاهش عمر مفید دیگ آبگرم می شود.وجود شعله در پاس دوم نیز باعث افزایش دمای دودکش و اتلاف انرژی و یا افزایش سرعت محصولات احتراق و گرمای بیش از حد دودکش و ترک خوردن اجزای ساختمان می شود.
حداکثر دمای دودکش طبق استاندارد نباید از 2500 درجه سانتی گراد و افزایش دمای دودکش دیگ نشانگر عملکرد نا مناسب دیگ ، مشعل و دیگراجزای سیستم حرارت مرکزی است.
دمای مناسب دودکش در حدود 50 الی 100 درجه سانتی گراد بالاتر از دمای آب داخل دیگ می باشد.

محاسبه و انتخاب ظرفیت مشعل گازی گرم ایران

برای انتخاب و محاسبه ظرفیت مناسب مشعل های گازسوز باید ظرفیت حرارتی دیگ چدنی یا دیگ فولادی را در عدد 1/1 ضرب کرد. این عدد به جهت راندمان 90 درصدی مشعل و دیگ می باشد و با اضافه کردن 10درصد به ظرفیت دیگ ، ظرفیت مشعل به دست خواهد آمد.

محاسبه سوخت مورد نیاز مشعل گازسوز (مشعل گازی)

برای محاسبه میزان مصرف سوخت مشعل گازی ، ظرفیت حرارتی مورد نظررا  بدست آورده و با ضرب راندمان مشعل در ارزش حرارتی میزان مصرف سوخت مشعل گازی به دست خواهد آمد. به عنوان مثال مشعل گاز با قدرت حرارتی 80000 کیلوکالری بر ساعت ، راندمان 90 درصد مصرف سوختی برابر با:
راندمان * ارزش حرارتی سوخت/ظرفیت حرارتی مشعل=میزان مصرف سوخت


ارزش حرارتی هر متر مکعب گاز شهری بین 8200 تا 900 از سوی مراجع مختلف اعلام شده است که در اینجا عدد 8600 که عدد معقولی به نظر می رسد استفاده شده است.

محاسبه هوای مورد نیاز احتراق

در مشعل گازی برای احتراق مناسب نسبت 1:10 هوا به سوخت باید رعایت شود. یعنی به ازای هر متر مکعب سوخت به 10متر مکعب هوا نیاز می باشد.
اما در مشعل گازی جهت حصول اطمینان و احتراق کامل به میزان 10 الی 30 درصد هوای اضافی محاسبه و به داخل کوره ارسال می شود.
برای محاسبه هوای مورد نیاز باید توجه داشت که به طور میانگین 20 درصد هوای اطراف ما اکسیژن می باشد. لذا 5 برابر هوای محاسبه شده باید توسط فن به گردش در آمده تا 20درصد اکسیژن آن در مشعل جهت احتراق مصرف شود.
مثال: هوای مورد نیاز مشعل 80000 کیلوکالری در ساعت برابر است با
(                                                                                 )

برای مشاهده روش محاسبه ظرفیت دیگ آبگرم اینجا کلیک کنید.

نکات نصب و راه اندازی مشعل گازی گرم ایران

1-در زمان نصب دقت کنید مشعل به خوبی در محل نصب خود در روی دیگ چدنی و یا دیگ فولادی قرار گرفته باشد. زیرا در زمان راه اندازی اولیه امکان تنظیم نبودن و انفجار مقداری از گاز داخل دیگ و ضربه به مشعل وجود دارد.
2-سیم برق ورودی را حتما بر طبق نقشه شرکت سازنده به مشعل وصل کنید و اتصال سیم ارت به خصوص در مشعل های گازسوز (مشعل گازی) بسیار مهم است.
3- تنظیم و نصب مشعل حتما باید توسط افراد مجرب و متخصص انجام شود.
4-بهتر است ابتدا مشعل را به روی دیگ چدنی یا دیگ فولادی یا کوره و یا محل مورد نظر نصب سپس اقدام به تنظیم مشعل کنید. این امر باعث تنظیم دقیق تر و مناسب با محل کار مشعل خواهد بود.
5-هنگامی که مشعل بر روی دیگ نصب می شود فضای مناسب جهت سرویس و یا خارج کردن مشعل از دهانه دیگ در نظر گرفته شود.
6-بهتر است سیم برق از محلی مناسب و با پوشش فلکسیبل فلزی تا محل نصب مشعل کشیده شود.
7-برای مشعل از یک فیوز و یا کلیدفیوز مجزا استفاده کنید.
8-مشعل دیگ آبگرم دستور عملکرد خود را از ترموستات مستعرق (آگوستات دیگ) دریافت می کند. اما می توان جهت کاهش میزان مصرف سوخت و راندمان بهتر سیستم حرارت مرکزی از سیستم های کنترل هوشمند ساختمان جهت کنترل مشعل گازی و گازوئیلی استفاده کرد.
9-در برخی از دیگ ها از دو ترموستات برای ایمنی بیشتر استفاده می شود که یکی از آنها آگوستات و دیگری ترموستات حد  نام دارد که در صورت افزایش دما بیش از حد و عمل نکردن آگوستات برق مشعل را قطع می کند.
10-در زمان کارکرد مشعل به هیچ عنوان پوشش روی آن را باز نکنید . این کار ممکن است باعث پس زدن شعله از مجرای مشعل شود.
11-در صورت خرابی رله یا هریک از اجزا کنترلی ، مشعل را به صورت دستی و بدون رله روشن نکنید.این کار بخصوص در مشعل های گازی بسیار خطرناک می باشد.
12-فیلتر گاز نصب شده بروی خط گاز ورودی مشعل را در دوره های منظم یکساله یا شش ماهه بازدید و تمییز نمایید.
13-زمان پرچ اولیه مشعل های گازی بین 30 تا 60 ثانیه می باشد.
14-اگر نیاز به روشن کردن و تست مشعل خارج از کوره دیگ می باشد ، دهانه خروجی مشعل را سمت افراد و یا اشیاء قابل اشتعال قرار ندهید.
15-سایز شیر برقی و اتصالات مشعل مبنای سایز لوله کشی گاز مشعل نمی باشند. برای سایزینگ لوله گاز حتما با کارشناسان و بازرسان اداره گاز مشورت کنید.
16-برای حفظ راندمان و احتراق مناسب مشعل هوای مورد نیاز مشعل را محاسبه و امکانات تامین این هوا را فراهم کنید. حدالامکان سعی شود هوای ورودی به مشعل بدون گرد و غبار باشد و در صورتی که مشعل نزدیک سطح زمین نصب شده است، محل نصب را تمییز نگه داشتن و از گذاشتن اشیاء و اجسام در مسیر هوای ورودی به مشعل خودداری کنید.
گارانتی و ضمانت مشعل گازی.................گرم ایران
مشعل گازی (مشعل گازسوز)گرم ایران دارای ..........سال ضمانت شرکت تولید کننده می باشد.

نکات پس از خرید مشعل گازسوز گرم ایران

-در هنگام انتخاب مدل مشعل گرم ایران به ظرفیت حرارتی مشعل و دیگ دقت کنید و در صورت استفاده از مشعل گازی گرم ایران در کاربری های خاص با کارشناسان بامین تهویه مشاوره نمایید.
-در زمان تحویل مشعل گازی گرم ایران به مدل و مشخصات دقت فرمایید تا با مدل سفارشی شما مطابقت داشته باشد.
-در زمان تحویل مشعل حتما سلامت ظاهری و بدنه را بررسی و در صورت مشاهده هرگونه آسیب  دیدگی و آثار ضربه سریعا با شرکت بامین تهویه تماس بگیرید. (اجناس ارسالی بامین تهویه توسط پیک دارای ضمانت حمل از سوی پیک می باشند)
-پس از خرید و تحویل کالا امکان مرجوع کردن مشعل گازی گرم ایران با شرایط و ضوابط خاص امکان پذیر می باشد.لذا جهت جلوگیری از ضرر مالی و مادی در زمان خرید و سفارش دقت لازم رامعطوف نمایید.
شرکت بامین تهویه با ارائه بهترین قیمت و مشاوره قصد جلب رضایت حفظ حقوق مشتریان محترم را دارد. ما را با ارائه نظرات ، پیشنهادات و تجارب فنی علمی خود در این راستا یاری نمایید.

  • ظرفیت حرارتی : 40.000-110.000 کیلوکالری برساعت
  • توان موتور : 125 وات
  • حالت عمکلرد مشعل : یک مرحله ای
  • نوع سوخت : گاز

قبل از هرگونه پرداخت وجه و سفارش تجهیزات از موجودی محصول و یا زمان ساخت و تحویل آن اطمینان حاصل نمایید.

  • پرداخت حضوری: جهت حفظ آسودگی خاطر مشتریان، پرداخت حضوری قبل از تحویل کالا در محل شرکت بامین تهویه امکان پذیر می باشد.
  • پرداخت غیر حضوری: با توجه فواصل مکانی و یا مشغله کاری برخی از مشتریان ، امکان پرداخت غیر حضوری مبلغ کالا به شماره حساب های ارائه شده ، میسر می باشد. این پرداخت پس از حصول اطمینان از موجودی کالا و زمان تحویل از طریق همراه بانک، اینترنت بانک، عابر بانک، و یا انتقال وجه توسط شعب بانک مقدور می باشد.
  • پرداخت در محل: فروشگاه بامین تهویه این امکان را برای مشتریان ساکن تهران فراهم ساخته که اجناس با ارزش کمتر از ۵/۰۰۰/۰۰۰ ریال را بصورت پرداخت در محل پس از تحویل کالا، خریداری نمایند.
