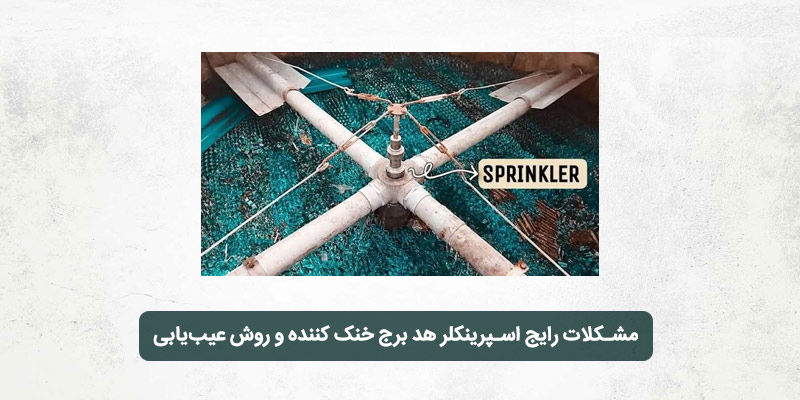

مشکلات رایج اسپرینکلر هد برج خنک کننده و روش عیب‌یابی

اسپرینکلر هد برج خنک کننده ممکن است در اثر گرفتگی، رسوب، کاهش فشار آب یا خرابی قطعات چرخشی، عملکرد طبیعی خود را از دست بدهد. نچرخیدن یا کند شدن اسپرینکلر و همچنین توزیع نامناسب آب از نشانه‌های رایج وجود مشکل در سیستم توزیع آب هستند.در این مقاله، مهم‌ترین مشکلات اسپرینکلر هد و علت هرکدام را بررسی می‌کنیم و روش عیب‌یابی و رفع مشکل را توضیح می‌دهیم.

چرا باید این مقاله را بخوانید :

1. مشکلات رایج اسپرینکلر هد برج خنک کننده چیست؟
2. چرا اسپرینکلر هد نمی‌چرخد؟
3. علت کند چرخیدن اسپرینکلر هد چیست؟
4. چرا آب در اسپرینکلر به‌صورت یکنواخت توزیع نمی‌شود؟
5. علت گرفتگی خروجی‌های اسپرینکلر چیست؟
6. علت نشتی اسپرینکلر هد چیست؟
7. علت لرزش یا حرکت نامنظم اسپرینکلر چیست؟
8. چگونه خرابی یاتاقان اسپرینکلر را تشخیص دهیم؟
9. نقش فشار و دبی آب در مشکلات اسپرینکلر
10. روش عیب‌یابی مرحله‌به‌مرحله اسپرینکلر هد
11. چه زمانی اسپرینکلر قابل تعمیر نیست؟
12. جمع‌بندی
13. سوالات متداول
14. نظرات

برای مشاوره تخصصی، بررسی مشخصات و خرید اسپرینکلر هد برج خنک کننده ، کلیک نمایید.

مشکلات رایج اسپرینکلر هد برج خنک کننده چیست؟

اسپرینکلر هد به دلیل تماس مداوم با آب و داشتن بخش‌های چرخشی، ممکن است در طول زمان دچار مشکلاتی مانند کاهش سرعت چرخش، توقف، گرفتگی خروجی‌ها، توزیع نامناسب آب، نشتی و لرزش شود. بخشی از این مشکلات به کیفیت آب و رسوب‌گذاری مربوط است و بخشی دیگر می‌تواند ناشی از افت فشار، گرفتگی مسیر آب یا فرسودگی قطعات مکانیکی باشد.

مهم‌ترین مشکلات اسپرینکلر هد عبارت‌اند از:

• نچرخیدن اسپرینکلر
• کند شدن سرعت چرخش
• توزیع غیریکنواخت آب
• گرفتگی سوراخ‌ها و خروجی‌ها
• نشتی از اتصالات یا بدنه
• لرزش و حرکت نامنظم
• خرابی یا گیرکردن قطعات چرخشی

برای عیب‌یابی، بهتر است ابتدا علامت مشاهده‌شده مشخص شود و سپس فشار و دبی آب، وضعیت خروجی‌ها، بازوها، محور و بخش‌های چرخشی بررسی شوند.

چرا اسپرینکلر هد نمی‌چرخد؟

نچرخیدن اسپرینکلر هد می‌تواند دلایل مختلفی داشته باشد و نباید بلافاصله خرابی خود قطعه را علت اصلی دانست. یکی از اولین مواردی که باید بررسی شود، فشار و جریان آب ورودی است.

اگر فشار آب برای ایجاد حرکت اسپرینکلر کافی نباشد، نیروی لازم برای چرخش ایجاد نمی‌شود. گرفتگی خروجی‌ها نیز می‌تواند مسیر جریان را تغییر داده و عملکرد چرخشی را مختل کند.

از طرف دیگر، ممکن است مشکل مکانیکی وجود داشته باشد؛ برای مثال:

• گیرکردن محور
• خرابی یا فرسودگی یاتاقان
• تجمع رسوب در بخش‌های متحرک
• آسیب یا تغییر شکل بازوها
• گیرکردن جسم خارجی در مجموعه
• عدم توازن بازوهای اسپرینکلر

برای عیب‌یابی، ابتدا باید مسیر آب و فشار ورودی بررسی شود و سپس وضعیت چرخش، محور، یاتاقان و بازوها مورد بررسی قرار گیرد.

علت کند چرخیدن اسپرینکلر هد چیست؟

گاهی اسپرینکلر کاملاً متوقف نمی‌شود اما سرعت چرخش آن کاهش پیدا می‌کند. این وضعیت نیز می‌تواند باعث تغییر الگوی توزیع آب روی پکینگ شود.

یکی از دلایل رایج، کاهش فشار یا دبی آب است. وقتی جریان آب از محدوده طراحی کمتر شود، نیروی ایجادکننده چرخش نیز ممکن است کاهش پیدا کند.

عامل دیگر، افزایش اصطکاک در بخش‌های متحرک است. رسوب‌گذاری، خوردگی یا فرسودگی محور و یاتاقان می‌تواند حرکت اسپرینکلر را سخت‌تر کند.

همچنین گرفتگی بخشی از خروجی‌ها باعث تغییر توزیع جریان در بازوها می‌شود و ممکن است سرعت یا تعادل چرخش را تحت تأثیر قرار دهد.

بنابراین برای بررسی کند شدن اسپرینکلر باید موارد زیر کنترل شوند:

1. فشار آب ورودی
2. دبی آب
3. گرفتگی خروجی‌ها
4. وضعیت محور
5. وضعیت یاتاقان
6. سلامت و تعادل بازوها

چرا آب در اسپرینکلر به‌صورت یکنواخت توزیع نمی‌شود؟

توزیع غیریکنواخت آب معمولاً زمانی اتفاق می‌افتد که جریان آب در خروجی‌های اسپرینکلر یا حرکت مجموعه به شکل طبیعی انجام نشود.

گرفتگی یک یا چند خروجی می‌تواند مقدار آب خروجی از بخش‌های مختلف را تغییر دهد. همچنین اگر بازوها آسیب دیده یا دچار تغییر شکل شده باشند، ممکن است آب در تمام سطح موردنظر توزیع نشود.

کاهش فشار، دبی نامناسب و چرخش ناقص اسپرینکلر نیز از عوامل مؤثر هستند.

برای تشخیص مشکل می‌توان الگوی پاشش آب را بررسی کرد. اگر قسمتی از پکینگ بیش از حد خیس و قسمت دیگری خشک باشد، باید مسیر توزیع آب و وضعیت خروجی‌ها بررسی شود.

در یک سیستم سالم، آب باید تا حد امکان در محدوده طراحی‌شده به شکل یکنواخت روی پکینگ توزیع شود.

علت گرفتگی خروجی‌های اسپرینکلر چیست؟

خروجی‌های اسپرینکلر به دلیل قطر نسبتاً محدود خود می‌توانند در اثر رسوب، ذرات معلق، زنگ‌زدگی یا آلودگی موجود در آب دچار گرفتگی شوند.

رسوب‌گذاری معمولاً در اثر کیفیت نامناسب آب و تجمع مواد معدنی اتفاق می‌افتد. اگر آب حاوی ذرات معلق باشد، این ذرات نیز ممکن است در مسیر خروجی‌ها جمع شوند.

گرفتگی حتی چند خروجی می‌تواند باعث تغییر توزیع آب شود. به همین دلیل در سرویس‌های دوره‌ای باید سوراخ‌های خروجی بررسی و در صورت نیاز تمیز شوند.

برای رفع گرفتگی بهتر است از روش تمیزکاری متناسب با جنس و طراحی اسپرینکلر استفاده شود و از وارد کردن ابزار نامناسب یا اعمال نیروی بیش از حد به سوراخ‌ها خودداری شود؛ زیرا تغییر قطر یا شکل خروجی می‌تواند الگوی پاشش را تغییر دهد.

علت نشتی اسپرینکلر هد چیست؟

نشتی اسپرینکلر معمولاً از محل اتصالات، آب‌بندی‌ها، بدنه یا بخش‌های اتصال‌دهنده ایجاد می‌شود.

شل شدن اتصال ورودی، فرسودگی آب‌بند، ترک‌خوردگی بدنه یا آسیب مکانیکی می‌تواند باعث خروج آب از مسیرهای غیرمجاز شود.

نشتی علاوه بر هدررفت آب، می‌تواند فشار و دبی مؤثر سیستم توزیع را نیز تحت تأثیر قرار دهد. اگر نشتی در قسمت‌های چرخشی ایجاد شود، ممکن است عملکرد اسپرینکلر نیز مختل شود.

برای عیب‌یابی نشتی باید ابتدا محل دقیق خروج آب مشخص شود. سپس اتصال، آب‌بند و بدنه همان قسمت بررسی شود. در صورت وجود ترک یا آسیب جدی، ممکن است تعمیر قطعه کافی نباشد و تعویض بخش آسیب‌دیده یا کل اسپرینکلر لازم شود.

علت لرزش یا حرکت نامنظم اسپرینکلر چیست؟

لرزش اسپرینکلر هد معمولاً نشانه‌ای است که باید جدی گرفته شود، زیرا حرکت طبیعی مجموعه باید تا حد امکان روان و متعادل باشد.

یکی از دلایل احتمالی، عدم تعادل بازوها است. اگر یک بازو آسیب دیده، تغییر شکل داده یا وزن آن با سایر بازوها متفاوت شده باشد، مجموعه ممکن است هنگام چرخش دچار لرزش شود.

خرابی یا فرسودگی محور و یاتاقان نیز می‌تواند باعث ایجاد حرکت نامنظم شود. همچنین گرفتگی بخشی از خروجی‌ها می‌تواند توزیع جریان را بین بازوها تغییر دهد و تعادل سیستم را تحت تأثیر قرار دهد.

مهم‌ترین مواردی که هنگام مشاهده لرزش باید بررسی شوند عبارت‌اند از:

• سلامت و شکل بازوها
• وضعیت محور مرکزی
• یاتاقان و بخش‌های چرخشی
• گرفتگی خروجی‌ها
• اتصال اسپرینکلر به سیستم
• فشار و دبی آب
• وجود جسم خارجی یا رسوب در مجموعه

اگر لرزش شدید باشد، بهتر است پیش از ادامه کار، علت آن مشخص شود؛ زیرا ادامه کار با یک مجموعه چرخان معیوب می‌تواند به سایر اجزای اسپرینکلر یا سیستم توزیع آب آسیب وارد کند.

چگونه خرابی یاتاقان اسپرینکلر را تشخیص دهیم؟

یاتاقان در مدل‌هایی که از آن استفاده می‌شود، وظیفه دارد حرکت بخش چرخان اسپرینکلر را روان‌تر کند. بنابراین هرگونه خرابی یا افزایش اصطکاک در آن می‌تواند روی سرعت و کیفیت چرخش آب‌پخش‌کن تأثیر بگذارد.

برخی نشانه‌های احتمالی خرابی یاتاقان عبارت‌اند از:

• کند شدن غیرعادی چرخش اسپرینکلر
• توقف یا گیرکردن اسپرینکلر
• لرزش هنگام چرخش
• حرکت نامنظم بازوها
• افزایش صدای غیرعادی در مدل‌هایی که صدا قابل تشخیص است
• وجود خوردگی یا آسیب قابل مشاهده در بخش یاتاقان

برای تشخیص دقیق، ابتدا باید شرایط جریان آب بررسی شود؛ زیرا کاهش فشار یا گرفتگی خروجی‌ها نیز می‌تواند علائم مشابهی ایجاد کند.

در زمان سرویس، وضعیت محور و بخش چرخان بررسی می‌شود و در صورت مشاهده خوردگی، گیرکردگی یا فرسودگی شدید، یاتاقان مطابق دستورالعمل سازنده تعمیر یا تعویض می‌شود.

نقش فشار و دبی آب در مشکلات اسپرینکلر

فشار و دبی آب از مهم‌ترین پارامترهای مؤثر بر عملکرد اسپرینکلر هد هستند. این دو پارامتر هم بر میزان آب ورودی و هم بر نحوه حرکت و توزیع آب تأثیر می‌گذارند.

تأثیر فشار آب

اگر فشار آب کمتر از محدوده مورد نیاز سیستم باشد، ممکن است:

• سرعت چرخش کاهش پیدا کند.
• آب به اندازه کافی به خروجی‌ها نرسد.
• الگوی پاشش تغییر کند.
• بخش‌هایی از پکینگ آب کافی دریافت نکنند.

فشار بیش از حد نیز لزوماً به معنی عملکرد بهتر نیست و باید در محدوده طراحی اسپرینکلر باشد.

تأثیر دبی آب

دبی مشخص می‌کند چه مقدار آب در واحد زمان وارد اسپرینکلر می‌شود. کاهش دبی می‌تواند باعث کاهش حجم آب توزیع‌شده و تغییر عملکرد سیستم شود.

بنابراین هنگام عیب‌یابی اسپرینکلر، نباید مشکل را فقط به خود قطعه نسبت داد. فشار، دبی و مسیر انتقال آب نیز باید بررسی شوند.

روش عیب‌یابی مرحله‌به‌مرحله اسپرینکلر هد

برای پیدا کردن علت مشکل، بهتر است عیب‌یابی به‌صورت مرحله‌ای انجام شود تا بدون دلیل قطعه‌ای تعویض نشود.

بررسی علائم

ابتدا مشخص کنید مشکل دقیقاً چیست:

• اسپرینکلر نمی‌چرخد؟
• سرعت چرخش کم شده؟
• آب یکنواخت توزیع نمی‌شود؟
• خروجی‌ها گرفته‌اند؟
• نشتی وجود دارد؟
• اسپرینکلر لرزش دارد؟

بررسی فشار و دبی آب

فشار و دبی واقعی سیستم را با شرایط طراحی مقایسه کنید. کاهش جریان می‌تواند منشأ بسیاری از مشکلات ظاهری اسپرینکلر باشد.

بررسی خروجی‌ها

سوراخ‌ها و خروجی‌های بازوها را از نظر گرفتگی، رسوب و وجود ذرات خارجی بررسی کنید.

بررسی چرخش

در شرایط ایمن، حرکت اسپرینکلر را بررسی کنید. چرخش باید بدون گیرکردگی یا حرکت غیرعادی انجام شود.

بررسی محور و یاتاقان

اگر فشار و خروجی‌ها مشکلی ندارند اما اسپرینکلر همچنان نمی‌چرخد یا لرزش دارد، محور و بخش‌های چرخشی بررسی شوند.

بررسی بازوها

بازوها را از نظر شکستگی، تاب‌داشتگی، خوردگی و عدم تعادل بررسی کنید.

بررسی اتصالات و نشتی

محل اتصال اسپرینکلر به سیستم توزیع آب و سایر نقاط اتصال را از نظر شل‌شدگی و نشتی بررسی کنید.

بررسی الگوی پاشش

در نهایت باید مشخص شود آب در سطح موردنظر پکینگ به شکل مناسبی توزیع می‌شود یا خیر.

این روش کمک می‌کند علت اصلی مشکل قبل از تصمیم‌گیری برای تعمیر یا تعویض مشخص شود.

چه زمانی اسپرینکلر قابل تعمیر نیست؟

همه خرابی‌های اسپرینکلر به معنی نیاز فوری به تعویض کل قطعه نیستند. مشکلاتی مانند گرفتگی خروجی‌ها، برخی ایرادات اتصالات یا بعضی مشکلات مربوط به قطعات قابل تعویض ممکن است با سرویس یا تعمیر برطرف شوند.

اما در شرایط زیر تعویض اسپرینکلر یا بخش اصلی آن می‌تواند گزینه مناسب‌تری باشد:

• ترک یا شکستگی جدی بدنه
• خوردگی شدید و گسترده
• تغییر شکل دائمی بازوها
• آسیب جدی محور یا بخش اصلی چرخش
• فرسودگی شدید قطعاتی که امکان تأمین یا تعویض آنها وجود ندارد
• باقی ماندن مشکل عملکرد پس از سرویس و تعمیر
• کاهش شدید قابلیت اطمینان قطعه به دلیل عمر و فرسودگی

قبل از تعویض، باید مشخص شود که هزینه و امکان تعمیر در مقایسه با جایگزینی قطعه منطقی است یا خیر.

همچنین قطعه جایگزین باید از نظر دبی، فشار، سایز اتصال و نحوه توزیع آب با سیستم موجود سازگار باشد.

جمع‌بندی

مشکلات اسپرینکلر هد معمولاً با علائمی مانند نچرخیدن، کند شدن چرخش، توزیع نامناسب آب، گرفتگی، نشتی یا لرزش مشخص می‌شوند. با این حال، علت هر مشکل می‌تواند متفاوت باشد و نباید بدون بررسی، خرابی خود اسپرینکلر را عامل اصلی دانست.

در عیب‌یابی باید ابتدا فشار و دبی آب، خروجی‌ها و مسیر انتقال آب بررسی شوند و سپس وضعیت محور، یاتاقان، بازوها و اتصالات مورد بررسی قرار گیرد.

اگر مشکل با تمیزکاری یا تعمیر قطعات قابل رفع نباشد و بدنه یا اجزای اصلی اسپرینکلر آسیب جدی دیده باشند، تعویض می‌تواند راهکار مناسب‌تری باشد.
