نحوه عملکرد برج خنک کننده فایبرگلاس

برج خنک کننده فایبرگلاس با استفاده از فرآیند خنک‌کاری تبخیری، دمای آب گرم خروجی از چیلرها و تجهیزات صنعتی را کاهش می‌دهد و آن را دوباره به مدار بازمی‌گرداند. آشنایی با نحوه عملکرد کولینگ تاور فایبرگلاس علاوه بر کمک به انتخاب صحیح ظرفیت و نوع برج، باعث افزایش راندمان، کاهش مصرف انرژی و جلوگیری از بروز مشکلات بهره‌برداری خواهد شد. در این مقاله فرآیند عملکرد برج خنک کننده فایبرگلاس را به‌صورت مرحله‌به‌مرحله بررسی می‌کنیم.

چرا باید این مقاله را بخوانید :

1. برج خنک کننده فایبرگلاس چگونه کار می‌کند؟
2. فرآیند خنک‌کاری تبخیری در برج خنک کننده
3. مسیر گردش آب در برج خنک کننده فایبرگلاس
4. مسیر گردش هوا در کولینگ تاور فایبرگلاس
5. نقش پکینگ در عملکرد برج خنک کننده
6. نقش فن در عملکرد برج خنک کننده فایبرگلاس
7. سیستم توزیع آب چگونه عمل می‌کند؟
8. عوامل مؤثر بر راندمان برج خنک کننده فایبرگلاس
9. تفاوت عملکرد برج خنک کننده مدار باز و مدار بسته
10. رایج‌ترین مشکلاتی که باعث کاهش راندمان برج می‌شوند
11. چگونه راندمان برج خنک کننده فایبرگلاس را افزایش دهیم؟
12. جمع‌بندی
13. سوالات متداول
14. نظرات

برج خنک کننده فایبرگلاس چگونه کار می‌کند؟

برج خنک کننده فایبرگلاس با استفاده از فرآیند خنک‌کاری تبخیری (Evaporative Cooling) دمای آب گرم را کاهش می‌دهد. در این فرآیند، آب گرم خروجی از چیلر یا تجهیزات صنعتی وارد برج شده و روی پکینگ‌های برج خنک کننده پخش می‌شود. هم‌زمان، جریان هوا از داخل برج عبور کرده و بخشی از آب تبخیر می‌شود. تبخیر مقدار کمی از آب باعث جذب گرمای نهان و کاهش دمای آب باقی‌مانده خواهد شد.

در برج‌های خنک کننده فایبرگلاس، بدنه کامپوزیتی FRP علاوه بر مقاومت بالا در برابر رطوبت و خوردگی، شرایط مناسبی برای عملکرد پایدار سیستم ایجاد می‌کند. نتیجه این فرآیند، بازگشت آب خنک به مدار و ادامه چرخه سرمایش است.

فرآیند خنک‌کاری تبخیری در برج خنک کننده

اساس عملکرد تمامی برج‌های خنک کننده ، تبخیر کنترل‌شده مقدار کمی از آب در گردش است. زمانی که آب گرم روی سطح پکینگ‌ها پخش می‌شود، هوا از میان پکینگ عبور کرده و بخشی از آب را تبخیر می‌کند. برای تبخیر این آب، انرژی حرارتی از خود آب گرفته می‌شود و همین موضوع باعث کاهش دمای آب باقی‌مانده خواهد شد.

در یک برج خنک کننده استاندارد معمولاً تنها ۱ تا ۲ درصد از آب در گردش تبخیر می‌شود، اما همین مقدار برای انتقال حجم زیادی از گرما کافی است. به همین دلیل، برج خنک کننده نسبت به بسیاری از روش‌های دیگر، راندمان بالایی در دفع حرارت دارد و مصرف انرژی آن نیز پایین‌تر است.

عواملی که بیشترین تأثیر را بر راندمان خنک‌کاری دارند عبارت‌اند از:

• دمای مرطوب محیط (Wet Bulb)
• دبی آب در گردش
• کیفیت و نوع پکینگ
• حجم هوای عبوری از برج
• طراحی صحیح سیستم توزیع آب

مسیر گردش آب در برج خنک کننده فایبرگلاس

عملکرد مدار آب در برج خنک کننده به‌صورت یک چرخه پیوسته انجام می‌شود.

ابتدا آب گرم خروجی از کندانسور چیلر یا تجهیزات صنعتی وارد برج خنک کننده می‌شود. این آب توسط سیستم توزیع و اسپرینکلر روی سطح پکینگ‌ها پخش می‌شود تا بیشترین سطح تماس با جریان هوا ایجاد گردد.

پس از عبور از میان پکینگ‌ها و انجام فرآیند تبخیر، دمای آب کاهش یافته و در تشتک پایین برج جمع می‌شود. سپس پمپ سیرکولاتور، آب خنک‌شده را دوباره به سمت تجهیزات مصرف‌کننده ارسال می‌کند تا چرخه سرمایش تکرار شود.

به‌صورت خلاصه مسیر گردش آب شامل مراحل زیر است:

1. ورود آب گرم به برج
2. توزیع یکنواخت آب روی پکینگ
3. تبادل حرارت با جریان هوا
4. جمع‌آوری آب خنک در تشتک
5. بازگشت آب خنک به سیستم سرمایشی

مسیر گردش هوا در کولینگ تاور فایبرگلاس

هم‌زمان با گردش آب، جریان هوا نیز نقش اصلی در دفع حرارت ایفا می‌کند.

در اکثر برج‌های خنک کننده فایبرگلاس ، سیستم جریان مخالف (Counter Flow) و فن مکنده (Induced Draft) استفاده می‌شود. در این طراحی، هوا از قسمت پایین یا کناره‌های برج وارد شده و توسط فن آکسیال از قسمت بالای برج به بیرون مکیده می‌شود.

در مسیر عبور هوا، رطوبت حاصل از تبخیر آب به جریان هوا منتقل شده و گرمای آب از سیستم خارج می‌شود. این طراحی باعث افزایش راندمان انتقال حرارت، کاهش مصرف انرژی و عملکرد پایدار برج در شرایط مختلف آب‌وهوایی می‌شود.

مراحل گردش هوا عبارت‌اند از:

• ورود هوای تازه به برج
• عبور هوا از میان پکینگ‌های مرطوب
• جذب گرمای آب و افزایش رطوبت هوا
• خروج هوای گرم و مرطوب توسط فن آکسیال

این هماهنگی میان گردش آب و جریان هوا، مهم‌ترین عامل عملکرد مؤثر برج خنک کننده فایبرگلاس است.

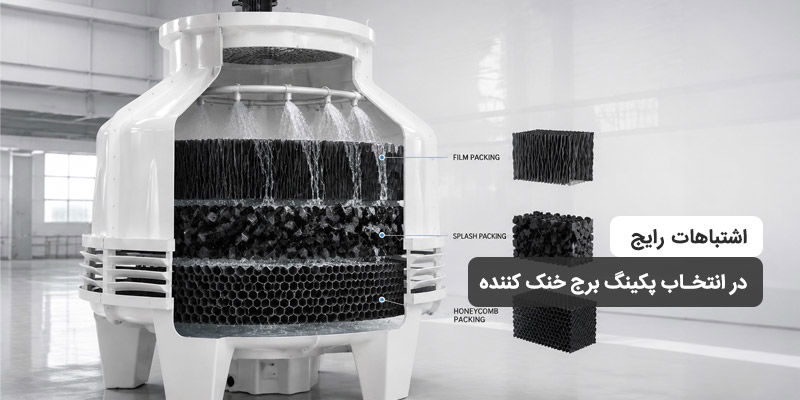

نقش پکینگ در عملکرد برج خنک کننده

پکینگ (Cooling Tower Fill) مهم‌ترین بخش انتقال حرارت در برج خنک کننده فایبرگلاس محسوب می‌شود. وظیفه اصلی پکینگ افزایش سطح تماس بین آب و هوای عبوری است تا فرآیند تبخیر با راندمان بالاتری انجام شود.

زمانی که آب گرم از طریق سیستم توزیع روی پکینگ پخش می‌شود، به صورت لایه‌های نازک یا قطرات ریز روی سطح پکینگ حرکت می‌کند. در همین زمان، هوای ورودی از میان شیارها و کانال‌های پکینگ عبور کرده و بخشی از گرمای آب را جذب می‌کند. هرچه سطح تماس آب و هوا بیشتر باشد، میزان انتقال حرارت و راندمان خنک‌کاری نیز افزایش خواهد یافت.

در برج‌های خنک کننده فایبرگلاس معمولاً از دو نوع پکینگ استفاده می‌شود:

• پکینگ فیلم (Film Fill) برای آب تمیز و سیستم‌های تهویه مطبوع
• پکینگ اسپلش (Splash Fill) برای آب‌های دارای رسوب، ذرات معلق یا آلودگی بیشتر

انتخاب صحیح نوع پکینگ تأثیر مستقیمی بر راندمان، مصرف انرژی و هزینه‌های نگهداری کولینگ تاور دارد.

نقش فن در عملکرد برج خنک کننده فایبرگلاس

فن برج خنک کننده یکی از اصلی‌ترین اجزای برج خنک کننده فایبرگلاس است و وظیفه ایجاد جریان هوای موردنیاز برای فرآیند خنک‌کاری را بر عهده دارد.

در بیشتر برج‌های خنک کننده فایبرگلاس از فن آکسیال استفاده می‌شود. این فن با مکش هوا از قسمت پایین یا اطراف برج و هدایت آن به سمت بالا، شرایط لازم برای تبخیر بخشی از آب و انتقال حرارت را فراهم می‌کند.

عملکرد صحیح فن باعث می‌شود:

• حجم مناسبی از هوا از میان پکینگ عبور کند.
• انتقال حرارت با راندمان بالاتری انجام شود.
• دمای آب خروجی کاهش یابد.
• مصرف انرژی سیستم کنترل شود.

در برج‌های جدید معمولاً از فن‌های فایبرگلاس با طراحی ایرفویل و بالانس دینامیکی استفاده می‌شود که علاوه بر افزایش راندمان، صدای کمتر و لرزش پایین‌تری نیز دارند.

سیستم توزیع آب چگونه عمل می‌کند؟

سیستم توزیع آب وظیفه دارد آب گرم ورودی را به صورت کاملاً یکنواخت روی تمام سطح پکینگ پخش کند.

در برج خنک کننده فایبرگلاس، آب پس از ورود به برج از طریق لوله مرکزی وارد اسپرینکلر یا بازوهای توزیع‌کننده می‌شود. سپس با چرخش اسپرینکلر یا عبور از نازل‌ها، آب روی تمام سطح پکینگ پخش می‌شود.

یک سیستم توزیع مناسب باعث می‌شود:

• تمام سطح پکینگ مورد استفاده قرار گیرد.
• هیچ نقطه خشکی روی پکینگ ایجاد نشود.
• انتقال حرارت به صورت یکنواخت انجام شود.
• راندمان برج افزایش پیدا کند.

در مقابل، اگر توزیع آب نامناسب باشد، بخشی از پکینگ بلااستفاده می‌ماند و عملکرد برج خنک کننده کاهش پیدا می‌کند.

عوامل مؤثر بر راندمان برج خنک کننده فایبرگلاس

عملکرد یک برج خنک کننده تنها به کیفیت تجهیزات وابسته نیست؛ بلکه عوامل متعددی بر میزان راندمان آن تأثیر می‌گذارند.جنس بدنه برج نیز می‌تواند بر دوام، مقاومت در برابر خوردگی و هزینه‌های نگهداری تأثیرگذار باشد. برای آشنایی بیشتر با تفاوت این مدل و نمونه‌های فلزی، مقاله « تفاوت برج خنک کننده فایبرگلاس و گالوانیزه » را مطالعه کنید.

مهم‌ترین عوامل مؤثر عبارت‌اند از:

• دمای مرطوب محیط (Wet Bulb): مهم‌ترین پارامتر طراحی برج خنک کننده که مستقیماً بر دمای آب خروجی تأثیر می‌گذارد.
• دبی آب در گردش: افزایش یا کاهش دبی خارج از محدوده طراحی می‌تواند راندمان سیستم را کاهش دهد.
• کیفیت پکینگ: نوع، جنس، گام و تمیزی پکینگ نقش مهمی در انتقال حرارت دارند.
• عملکرد فن: کاهش دور فن، خرابی پره‌ها یا افت حجم هوادهی باعث کاهش راندمان خواهد شد.
• سیستم توزیع آب: توزیع یکنواخت آب روی پکینگ یکی از مهم‌ترین عوامل دستیابی به حداکثر راندمان است.
• رسوب و گرفتگی تجهیزات: تشکیل رسوب روی پکینگ، نازل‌ها و لوله‌ها موجب افت انتقال حرارت می‌شود.
• نگهداری دوره‌ای: سرویس منظم، شستشوی پکینگ و کنترل قطعات داخلی از کاهش راندمان در بلندمدت جلوگیری می‌کند.
• انتخاب صحیح ظرفیت برج: اگر ظرفیت برج کمتر یا بیشتر از نیاز واقعی پروژه انتخاب شود، عملکرد سیستم بهینه نخواهد بود.

در صورتی که تمامی این عوامل مطابق اصول طراحی و بهره‌برداری کنترل شوند، برج خنک کننده فایبرگلاس می‌تواند با کمترین مصرف انرژی، بیشترین راندمان خنک‌کاری را در اختیار سیستم قرار دهد.

تفاوت عملکرد برج خنک کننده فایبرگلاس مدار باز و مدار بسته

برج خنک کننده فایبرگلاس از نظر نحوه انتقال حرارت در دو نوع مدار باز و مدار بسته تولید می‌شود. هر دو مدل بر پایه انتقال حرارت تبخیری کار می‌کنند، اما نحوه تماس آب با هوا در آن‌ها متفاوت است.علاوه بر نوع مدار، جنس بدنه نیز در انتخاب برج خنک کننده اهمیت زیادی دارد. اگر قصد مقایسه مدل‌های فایبرگلاس با برج‌های بتنی را دارید، مقاله « تفاوت برج خنک کننده فایبرگلاس و بتنی » می‌تواند راهنمای مناسبی باشد.

در برج خنک کننده مدار باز، آب مستقیماً روی پکینگ‌ها پاشیده شده و با جریان هوا تماس پیدا می‌کند. بخشی از آب تبخیر شده و گرمای آب دفع می‌شود. این روش راندمان بالایی دارد اما کیفیت آب باید به‌صورت منظم کنترل شود.

در برج خنک کننده مدار بسته، سیال فرآیندی داخل کویل جریان دارد و هیچ تماس مستقیمی با هوای محیط ندارد. آب روی کویل پاشیده می‌شود و تنها وظیفه انتقال حرارت را برعهده دارد. این طراحی باعث می‌شود سیال فرآیندی آلوده نشده و برای صنایع حساس گزینه مناسب‌تری باشد.

به طور خلاصه:

• مدار باز : راندمان بالا و هزینه اولیه کمتر
• مدار بسته : محافظت از سیال، رسوب کمتر و مناسب برای فرآیندهای حسا

اگر قصد انتخاب بین مدل‌های گرد و مکعبی را دارید، پیشنهاد می‌کنیم مقاله تفاوت برج خنک کننده فایبرگلاس گرد و مکعبی را نیز مطالعه کنید.

رایج‌ترین مشکلاتی که باعث کاهش راندمان برج خنک کننده فایبرگلاس می‌شوند

کاهش راندمان کولینگ تاور معمولاً به دلیل ضعف در نگهداری یا انتخاب نادرست تجهیزات رخ می‌دهد. مهم‌ترین عوامل عبارت‌اند از:

• رسوب گرفتن پکینگ‌ها و کاهش سطح انتقال حرارت
• گرفتگی نازل‌ها و توزیع نامناسب آب
• کاهش دور یا خرابی فن
• آلودگی تشتک و مسیر گردش آب
• افزایش سختی آب و تشکیل رسوبات آهکی
• خرابی قطره‌گیرها و افزایش اتلاف آب
• ورود هوای گرم برگشتی به برج (Recirculation)
• انتخاب ظرفیت نامناسب برج نسبت به بار حرارتی سیستم

بررسی دوره‌ای این موارد باعث حفظ راندمان و افزایش عمر مفید برج خواهد شد.

چگونه راندمان برج خنک کننده فایبرگلاس را افزایش دهیم؟

برای اینکه برج خنک کننده همواره با حداکثر راندمان کار کند، رعایت چند نکته ضروری است:

• استفاده از پکینگ مناسب با کیفیت آب پروژه
• شستشو و رسوب‌زدایی دوره‌ای پکینگ‌ها
• کنترل کیفیت آب و استفاده از سختی‌گیر
• تنظیم صحیح دبی آب در گردش
• سرویس منظم فن، الکتروموتور و گیربکس
• اطمینان از عملکرد صحیح سیستم توزیع آب
• جلوگیری از ورود هوای گرم خروجی به ورودی برج
• استفاده از اینورتر برای کنترل دور فن در شرایط متغیر بار

رعایت این نکات علاوه بر افزایش راندمان خنک‌کاری، مصرف انرژی و هزینه‌های تعمیرات را نیز کاهش می‌دهد.

جمع‌بندی

برج خنک کننده فایبرگلاس با استفاده از فرآیند خنک‌کاری تبخیری، گرمای آب را به هوای محیط منتقل می‌کند و نقش مهمی در عملکرد سیستم‌های تهویه مطبوع و فرآیندهای صنعتی دارد. ترکیب بدنه مقاوم FRP، پکینگ، فن، سیستم توزیع آب و طراحی مهندسی باعث شده این نوع کولینگ تاور به یکی از پرکاربردترین تجهیزات سرمایشی تبدیل شود.

شناخت نحوه عملکرد، اجزای اصلی و عوامل مؤثر بر راندمان، به شما کمک می‌کند هنگام انتخاب یا بهره‌برداری از برج خنک کننده فایبرگلاس، تصمیم دقیق‌تری بگیرید و از حداکثر بازده سیستم بهره‌مند شوید.

اگر قصد خرید برج خنک کننده فایبرگلاس را دارید، پیشنهاد می‌شود ظرفیت، شرایط اقلیمی، کیفیت آب و نوع کاربری پروژه را پیش از انتخاب مدل بررسی کنید تا مناسب‌ترین گزینه برای پروژه شما انتخاب شود.
