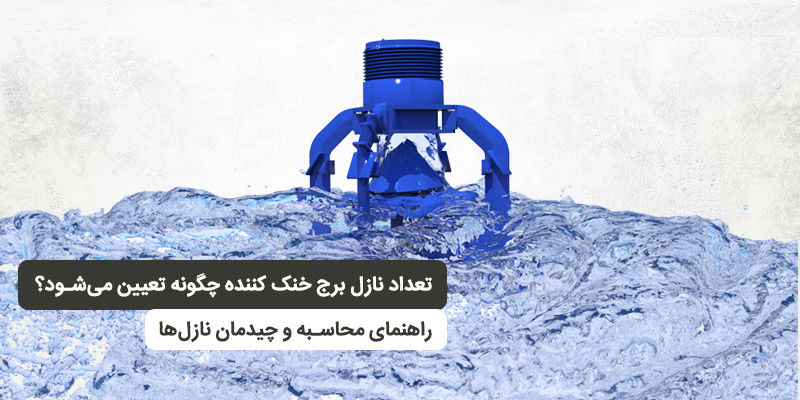

تعداد نازل برج خنک کننده چگونه تعیین می‌شود؟ راهنمای محاسبه و چیدمان نازل‌ها

تعداد نازل برج خنک کننده بر اساس دبی آب، ظرفیت هر نازل، فشار کاری و سطح پوشش تعیین می‌شود. با روش محاسبه تعداد نازل و اصول چیدمان آشنا شوید.

چرا باید این مقاله را بخوانید :

1. تعداد نازل برج خنک کننده چگونه تعیین می‌شود؟
2. چه عواملی بر تعداد نازل‌های برج خنک کننده تأثیر دارند؟
3. تأثیر دبی کل آب بر تعداد نازل
4. دبی هر نازل چیست و چگونه تعیین می‌شود؟
5. فرمول محاسبه تعداد نازل برج خنک کننده
6. تأثیر فشار آب بر ظرفیت و تعداد نازل‌ها
7. تأثیر الگوی پاشش و سطح پوشش نازل
8. تعداد نازل مورد نیاز بر اساس سطح پکینگ
9. نحوه چیدمان نازل‌ها برای توزیع یکنواخت آب
10. تعداد نازل در برج خنک کننده جریان مخالف و جریان متقاطع
11. مثال محاسبه تعداد نازل برج خنک کننده
12. اشتباهات رایج در تعیین تعداد نازل
13. چگونه تعداد نازل مناسب را برای پروژه انتخاب کنیم؟
14. جمع‌بندی
15. سوالات متداول
16. نظرات

تعداد نازل برج خنک کننده چگونه تعیین می‌شود؟

تعداد نازل‌های برج خنک کننده بر اساس مقدار آب در گردش و ظرفیت عبور آب هر نازل تعیین می‌شود. در ساده‌ترین حالت، ابتدا دبی کل آب ورودی به سیستم توزیع مشخص شده و سپس بر اساس دبی قابل عبور از هر نازل، تعداد موردنیاز محاسبه می‌شود.

اما در طراحی واقعی، فقط تقسیم دبی کل بر دبی یک نازل کافی نیست. فشار کاری، الگوی پاشش، سطح پکینگ، فاصله نازل‌ها و میزان پوشش هر نازل نیز باید بررسی شوند.

هدف نهایی این است که تمام سطح مؤثر پکینگ برج خنک کننده به شکل یکنواخت با آب پوشش داده شود و در عین حال نازل‌ها در محدوده کاری مناسب خود فعالیت کنند.

چه عواملی بر تعداد نازل‌های برج خنک کننده تأثیر دارند؟

چند عامل اصلی در تعیین تعداد نازل‌ها نقش دارند:

دبی کل آب

هرچه میزان آب در گردش بیشتر باشد، در شرایط یکسان به تعداد نازل بیشتری نیاز خواهد بود.

دبی هر نازل

هر نازل ظرفیت مشخصی برای عبور آب دارد. نازلی که دبی بیشتری را در فشار کاری مشخص عبور می‌دهد، در شرایط مشابه می‌تواند آب بیشتری را توزیع کند.

فشار کاری

دبی بسیاری از نازل‌ها با فشار آب تغییر می‌کند. بنابراین ظرفیت نازل باید در فشار واقعی محل نصب بررسی شود.

الگوی پاشش

محدوده و شکل پاشش تعیین می‌کند هر نازل چه مقدار از سطح پکینگ را پوشش می‌دهد.

سطح و ابعاد پکینگ

اگر سطح پکینگ بزرگ‌تر باشد، تعداد نقاط توزیع بیشتری برای ایجاد پوشش یکنواخت آب موردنیاز است.

فاصله و ارتفاع نازل تا پکینگ

ارتفاع نصب نازل و فاصله بین نازل‌ها باید با الگوی پاشش هماهنگ باشد تا قسمت‌های خشک یا هم‌پوشانی بیش از حد ایجاد نشود.

نوع سیستم توزیع آب

آرایش نازل‌ها در برج‌های جریان مخالف و جریان متقاطع می‌تواند متفاوت باشد و به طراحی سیستم توزیع بستگی دارد.

تأثیر دبی کل آب بر تعداد نازل

دبی کل آب یکی از مهم‌ترین پارامترهای تعیین تعداد نازل است. منظور از دبی کل، مقدار آبی است که در واحد زمان از سیستم توزیع آب برج عبور می‌کند.

برای مثال، اگر دبی کل سیستم 100 مترمکعب بر ساعت باشد و هر نازل در فشار کاری موردنظر بتواند 5 مترمکعب بر ساعت آب را عبور دهد، از نظر ظرفیت عبور جریان به 20 نازل نیاز خواهیم داشت.

اما این عدد فقط یک محاسبه اولیه است؛ زیرا باید بررسی شود که 20 نازل با توجه به محدوده پاشش و سطح پکینگ می‌توانند توزیع یکنواخت آب ایجاد کنند یا خیر.

بنابراین ممکن است تعداد نازل نهایی بیشتر از عدد حاصل از تقسیم دبی باشد.

دبی هر نازل چیست و چگونه تعیین می‌شود؟

دبی نازل مقدار آبی است که نازل در واحد زمان و تحت یک فشار مشخص از خود عبور می‌دهد. این مقدار معمولاً در مشخصات فنی نازل یا کاتالوگ سازنده ارائه می‌شود.

دبی نازل به عواملی مانند:

• اندازه و طراحی دهانه نازل
• فشار آب
• ساختار داخلی نازل
• نوع نازل
• مشخصات سیال

وابسته است.

بنابراین هنگام انتخاب نازل نباید فقط به اندازه اتصال آن، مثلاً ۱/۲ یا ۳/۴ اینچ، توجه کرد. باید دبی واقعی نازل در فشار کاری پروژه بررسی شود.

برای مثال، اگر یک نازل در فشار مشخص دبی 4 مترمکعب بر ساعت داشته باشد و دبی کل سیستم 80 مترمکعب بر ساعت باشد، محاسبه اولیه تعداد نازل به این صورت خواهد بود:

80 ÷ 4 = 20 نازل

البته پس از آن باید چیدمان و پوشش سطح پکینگ نیز کنترل شود.

فرمول محاسبه تعداد نازل برج خنک کننده

فرمول اولیه برای تعیین تعداد نازل به شکل زیر است:

تعداد نازل = دبی کل آب ÷ دبی هر نازل

یا:

N = Q ÷ q

که در آن:

• N = تعداد نازل موردنیاز
• Q = دبی کل آب در گردش
• q = دبی قابل عبور از هر نازل در فشار کاری مشخص

مثال

فرض کنید دبی آب در گردش یک برج خنک کننده برابر با 120 مترمکعب بر ساعت باشد و هر نازل در فشار کاری موردنظر 6 مترمکعب بر ساعت آب عبور دهد:

N = 120 ÷ 6 = 20

بنابراین از نظر ظرفیت عبور آب، حداقل 20 نازل موردنیاز است.

اما در طراحی نهایی باید یک مرحله مهم دیگر نیز انجام شود: کنترل سطح پوشش پاشش.

اگر 20 نازل نتوانند تمام سطح پکینگ را به‌صورت یکنواخت پوشش دهند، تعداد نازل‌ها باید بر اساس آرایش و الگوی پاشش اصلاح شود.

***نکته مهم: تعداد نازل برج خنک کننده را نمی‌توان فقط با یک فرمول ثابت برای تمام پروژه‌ها تعیین کرد. عدد نهایی باید حاصل بررسی هم‌زمان دبی آب، فشار کاری، دبی نازل، سطح پکینگ، الگوی پاشش و نحوه چیدمان سیستم توزیع آب باشد.جهت بررسی تعداد و نوع نازل مد نظر می توانید با کارشناسان بامین تهویه تماس حاصل نمایید تا بصورت دقیق تعداد نازل برج خنک کننده باتوجه به نیاز برج خنک کننده شما تخمین زده شود .

تأثیر فشار آب بر ظرفیت و تعداد نازل‌ها

فشار آب یکی از عوامل مهم در تعیین ظرفیت واقعی نازل است. در بسیاری از نازل‌های برج خنک کننده، با افزایش فشار، دبی عبوری نیز افزایش پیدا می‌کند؛ بنابراین نمی‌توان دبی نازل را بدون درنظرگرفتن فشار کاری آن مشخص کرد.

اگر فشار کمتر از محدوده طراحی نازل باشد، ممکن است الگوی پاشش جمع شود، سطح پکینگ به‌صورت کامل خیس نشود و نقاط خشک ایجاد شود. از طرف دیگر، فشار بیش از حد نیز لزوماً به معنی عملکرد بهتر نیست و می‌تواند باعث افزایش افت فشار و مشکلاتی مانند افزایش درِفت یا فرسایش برخی نازل‌ها شود.

بنابراین هنگام محاسبه تعداد نازل باید دبی هر نازل در فشار واقعی سیستم ملاک قرار گیرد، نه صرفاً دبی اسمی درج‌شده در مشخصات محصول.

تأثیر الگوی پاشش و سطح پوشش نازل

هر نازل محدوده مشخصی را پوشش می‌دهد و شکل این محدوده به هندسه نازل، زاویه پاشش، ارتفاع نصب و فشار آب وابسته است. به همین دلیل ممکن است دو نازل با دبی مشابه، از نظر تعداد موردنیاز برای پوشش یک سطح یکسان نباشند.

برای مثال، نازل‌هایی با الگوی پاشش دایره‌ای در صورت چیدمان نامناسب می‌توانند بین محدوده‌های پاشش، نواحی کم‌آب ایجاد کنند. پژوهش‌های مربوط به برج‌های جریان مخالف نیز نشان داده‌اند که الگوی غیر یکنواخت پاشش می‌تواند عملکرد حرارتی برج را محدود کند.

بنابراین هنگام تعیین تعداد نازل باید دو موضوع هم‌زمان بررسی شود:

• ظرفیت عبور آب
• سطح واقعی تحت پوشش پاشش

به زبان ساده، تعداد نازل باید آن‌قدر باشد که هم دبی کل آب را تأمین کند و هم تمام سطح پکینگ را به شکل مناسب پوشش دهد.

تعداد نازل مورد نیاز بر اساس سطح پکینگ

پس از مشخص شدن دبی کل و دبی هر نازل، باید بررسی شود که تعداد به‌دست‌آمده برای پوشش سطح پکینگ کافی است یا خیر.

فرض کنید محاسبه دبی نشان دهد که یک برج به 20 نازل نیاز دارد. اگر محدوده پاشش این 20 نازل نتواند تمام سطح پکینگ را پوشش دهد، استفاده از همین تعداد باعث ایجاد توزیع نامناسب آب خواهد شد.

در واقع، سطح پکینگ یک محدودیت هندسی برای تعداد نازل ایجاد می‌کند. فاصله نازل‌ها و ارتفاع آن‌ها از پکینگ باید با الگوی پاشش هماهنگ شود تا آب در کل سطح به شکل یکنواخت توزیع شود. طراحی نازل و آرایش آن‌ها باید متناسب با هندسه برج و سطح موردنظر انجام شود.

بنابراین می‌توان دو محاسبه را در کنار هم انجام داد:

تعداد بر اساس دبی آب

N₁ = Q / q

و سپس:

تعداد بر اساس پوشش سطح

N₂ = تعداد نقاط لازم برای پوشش یکنواخت سطح پکینگ

در نهایت، تعداد طراحی‌شده باید با درنظرگرفتن هر دو معیار انتخاب شود؛ یعنی صرفاً بزرگ‌تر بودن عدد حاصل از تقسیم دبی، به‌تنهایی طراحی صحیح را تضمین نمی‌کند.

نحوه چیدمان نازل‌ها برای توزیع یکنواخت آب

چیدمان نازل‌ها به اندازه خود نازل اهمیت دارد. حتی یک نازل مناسب اگر در محل نامناسب نصب شود، نمی‌تواند توزیع مطلوبی ایجاد کند.

در طراحی چیدمان باید موارد زیر بررسی شود:

• فاصله بین نازل‌ها
• فاصله نازل تا سطح پکینگ
• شکل و محدوده پاشش
• هم‌پوشانی الگوهای پاشش
• شکل هندسی سطح پکینگ
• فشار آب در نقاط مختلف شبکه
• تعداد شاخه‌ها و لوله‌های توزیع

هدف از این چیدمان، جلوگیری از نقاط خشک و تجمع بیش از حد آب در یک ناحیه است. توزیع نامناسب آب می‌تواند باعث کانالیزه‌شدن جریان در پکینگ و کاهش راندمان برج شود.

در برج‌های جریان مخالف، اهمیت این موضوع بیشتر است؛ زیرا آب و هوا در جهت مخالف از پکینگ عبور می‌کنند و یکنواختی توزیع آب روی کل سطح پکینگ برای عملکرد حرارتی برج اهمیت زیادی دارد.

تعداد نازل در برج خنک کننده جریان مخالف و جریان متقاطع

تعداد و نحوه استفاده از نازل در برج‌های جریان مخالف (Counterflow) و جریان متقاطع (Crossflow) الزاماً یکسان نیست؛ زیرا سیستم توزیع آب در این دو نوع برج تفاوت اساسی دارد.

برج خنک کننده جریان مخالف

در برج جریان مخالف، آب معمولاً توسط یک سیستم لوله‌کشی تحت فشار، هدر، شاخه‌ها و نازل‌ها در بالای پکینگ توزیع می‌شود. بنابراین فشار موجود در نازل و افت فشار شبکه در طراحی سیستم اهمیت زیادی دارد.

در این نوع برج، تعداد نازل‌ها باید به‌گونه‌ای انتخاب شود که:

• دبی طراحی تأمین شود؛
• فشار مناسب در نازل‌ها وجود داشته باشد؛
• کل سطح پکینگ پوشش داده شود؛
• توزیع آب در سطح برج یکنواخت باقی بماند.

در نتیجه، تعداد نازل در برج جریان مخالف مستقیماً به دبی، فشار، نوع نازل، الگوی پاشش و سطح مقطع پکینگ وابسته است.

برج خنک کننده جریان متقاطع

در برج جریان متقاطع، آب معمولاً به یک حوضچه توزیع آب در بالای پکینگ وارد شده و از طریق نازل‌ها یا روزنه‌های توزیع، عمدتاً با کمک نیروی گرانش روی پکینگ جریان پیدا می‌کند. در این ساختار، نیاز به فشار نازل معمولاً متفاوت از سیستم پاشش تحت فشار برج جریان مخالف است.

به همین دلیل، در برج جریان متقاطع ممکن است طراحی سیستم بیشتر بر ارتفاع آب روی حوضچه، آرایش نازل‌ها یا روزنه‌های توزیع و یکنواختی جریان روی پکینگ متمرکز باشد.

نکته مهم: نمی‌توان یک عدد ثابت مانند «به ازای هر X مترمربع پکینگ یک نازل» را برای همه برج‌ها ارائه کرد. تعداد نهایی باید بر اساس طراحی سازنده، مشخصات نازل، دبی و فشار واقعی، سطح پکینگ و هندسه سیستم توزیع آب تعیین شود. حتی در منابع طراحی نیز تأکید شده که سیستم توزیع باید در محدوده پارامترهای طراحی همان برج و نازل کار کند.

مثال محاسبه تعداد نازل برج خنک کننده

فرض کنید دبی آب در گردش یک برج خنک کننده 120 مترمکعب بر ساعت باشد و نازل انتخاب‌شده در فشار کاری واقعی سیستم بتواند 6 مترمکعب بر ساعت آب را عبور دهد.

در مرحله اول، تعداد نازل از نظر دبی محاسبه می‌شود:

تعداد نازل = دبی کل آب ÷ دبی هر نازل

120 ÷ 6 = 20 نازل

بنابراین از نظر ظرفیت عبور آب، حداقل 20 نازل مورد نیاز است.

اما محاسبه در همین‌جا تمام نمی‌شود. باید بررسی کنیم که 20 نازل می‌توانند کل سطح پکینگ را به‌صورت یکنواخت پوشش دهند یا خیر.

برای مثال، اگر با توجه به الگوی پاشش، فاصله نازل‌ها و ابعاد پکینگ مشخص شود که برای پوشش کامل سطح به 22 نازل نیاز است، تعداد نهایی باید بر اساس طراحی توزیع آب اصلاح شود.

بنابراین در یک طراحی واقعی:

تعداد نهایی نازل = بیشترین نیاز بین ظرفیت عبور آب و پوشش مناسب سطح پکینگ

البته این موضوع باید با مشخصات واقعی نازل و طراحی سیستم توزیع کنترل شود.توصیه می شود جهت بررسی تعداد و نوع نازل مد نظر با کارشناسان بامین تهویه تماس حاصل نمایید تا بصورت دقیق تعداد نازل برج خنک کننده باتوجه به نیاز برج خنک کننده شما تخمین زده شود .

اشتباهات رایج در تعیین تعداد نازل

فقط بر اساس ظرفیت برج تصمیم‌گیری می‌شود

ظرفیت حرارتی برج به‌تنهایی تعداد نازل را مشخص نمی‌کند. دبی آب، فشار و نوع نازل نیز اهمیت دارند.

دبی اسمی نازل با دبی واقعی اشتباه گرفته می‌شود

دبی نازل به فشار کاری وابسته است. استفاده از عدد کاتالوگ بدون توجه به فشار واقعی سیستم می‌تواند باعث محاسبه اشتباه شود.

سطح پوشش پاشش بررسی نمی‌شود

ممکن است تعداد محاسبه‌شده از نظر دبی کافی باشد، اما تمام سطح پکینگ را پوشش ندهد.

فاصله نازل‌ها بیش از حد زیاد است

فاصله نامناسب می‌تواند باعث ایجاد نقاط خشک روی پکینگ و کاهش یکنواختی توزیع آب شود.

فشار سیستم در همه نازل‌ها یکسان فرض می‌شود

افت فشار در لوله‌ها و شاخه‌های توزیع می‌تواند باعث شود نازل‌های مختلف، فشار یکسانی دریافت نکنند.

فقط قیمت نازل معیار انتخاب قرار می‌گیرد

نازل ارزان‌تر لزوماً انتخاب اقتصادی‌تری نیست. گرفتگی، عمر مفید، افت فشار و کیفیت پاشش نیز باید در نظر گرفته شوند.

نوع برج و سیستم توزیع نادیده گرفته می‌شود

سیستم توزیع آب در برج‌های جریان مخالف و جریان متقاطع متفاوت است و نمی‌توان تعداد نازل یک نوع برج را بدون بررسی به نوع دیگر تعمیم داد.

چگونه تعداد نازل مناسب را برای پروژه انتخاب کنیم؟

برای تعیین تعداد مناسب نازل، بهتر است این مراحل طی شود:

دبی آب در گردش را مشخص کنید

ابتدا مقدار کل آب عبوری از سیستم توزیع مشخص می‌شود.

نازل مناسب را انتخاب کنید

نوع نازل بر اساس دبی، فشار، الگوی پاشش، نوع اتصال و شرایط آب انتخاب می‌شود.

دبی نازل را در فشار واقعی بررسی کنید

دبی نازل باید در فشار کاری واقعی پروژه مشخص شود.

تعداد اولیه را محاسبه کنید

از رابطه زیر می‌توان تعداد اولیه را به دست آورد:

N = Q ÷ q

سطح پوشش را کنترل کنید

بررسی کنید که تعداد به‌دست‌آمده، کل سطح پکینگ را به‌صورت یکنواخت پوشش می‌دهد.

چیدمان نازل‌ها را طراحی کنید

فاصله بین نازل‌ها، ارتفاع نصب و میزان هم‌پوشانی الگوی پاشش باید بررسی شود.

افت فشار شبکه را کنترل کنید

فشار در نقاط مختلف سیستم توزیع باید بررسی شود تا نازل‌ها در محدوده عملکرد مناسب خود کار کنند.

شرایط واقعی پروژه را در نظر بگیرید

نوع برج، ابعاد پکینگ، کیفیت آب، دمای آب، محدودیت‌های نصب و شرایط بهره‌برداری نیز باید در تصمیم نهایی لحاظ شوند.

در نتیجه، تعداد نازل مناسب یک عدد ثابت و عمومی نیست و باید برای هر پروژه به‌صورت اختصاصی تعیین شود.

جمع‌بندی

تعیین تعداد نازل برج خنک کننده با یک تقسیم ساده شروع می‌شود، اما در طراحی نهایی عوامل بیشتری باید بررسی شوند. دبی کل آب، دبی نازل در فشار کاری، الگوی پاشش، سطح پکینگ، فاصله نازل‌ها و افت فشار سیستم توزیع مهم‌ترین عوامل هستند.به همین دلیل، استفاده از تعداد نازل بیشتر یا کمتر بدون بررسی طراحی می‌تواند باعث توزیع نامناسب آب و کاهش عملکرد برج شود.برای پروژه‌های صنعتی، بهتر است تعداد نازل بر اساس مشخصات واقعی برج و سیستم توزیع آب تعیین شود.
