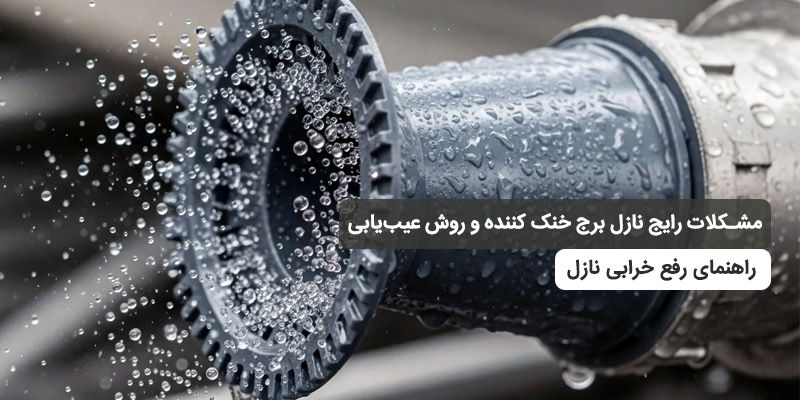

مشکلات رایج نازل برج خنک کننده و روش عیب‌یابی ، راهنمای رفع خرابی نازل

نازل یکی از بخش‌های مهم سیستم توزیع آب برج خنک کننده است و خرابی یا گرفتگی آن می‌تواند باعث توزیع نامنظم آب، ایجاد نقاط خشک روی پکینگ و کاهش راندمان خنک‌کاری شود. در این مقاله، رایج‌ترین مشکلات نازل و روش تشخیص و رفع آن‌ها را بررسی می‌کنیم.

چرا باید این مقاله را بخوانید :

1. مشکلات رایج نازل برج خنک کننده چیست؟
2. گرفتگی نازل برج خنک کننده؛ علل و روش رفع مشکل
3. کاهش دبی آب خروجی از نازل
4. پاشش نامنظم یا تغییر الگوی پاشش نازل
5. خشک ماندن بخشی از سطح پکینگ
6. افت فشار و مشکلات فشار آب نازل
7. شکستگی، ترک‌خوردگی یا آسیب فیزیکی نازل
8. جابه‌جایی یا نصب نادرست نازل
9. رسوب، لجن و آلودگی بیولوژیکی در نازل
10. چگونه گرفتگی نازل را تشخیص دهیم؟
11. روش تمیز کردن و شست‌وشوی نازل برج خنک کننده
12. چه زمانی نازل برج خنک کننده باید تعویض شود؟
13. تأثیر خرابی نازل بر راندمان برج خنک کننده
14. چگونه از خرابی و گرفتگی نازل جلوگیری کنیم؟
15. چک‌لیست عیب‌یابی نازل برج خنک کننده
16. جمع‌بندی
17. سوالات متداول
18. نظرات

مشکلات رایج نازل برج خنک کننده چیست؟

نازل یکی از اجزای اصلی سیستم توزیع آب برج خنک کننده است و هر مشکلی که باعث کاهش یا نامنظم شدن جریان آب شود، می‌تواند عملکرد بخش توزیع و در نتیجه راندمان خنک‌کاری را تحت تأثیر قرار دهد. مهم‌ترین مشکلات نازل شامل گرفتگی، کاهش دبی، تغییر الگوی پاشش، خرابی فیزیکی، نصب نادرست و توزیع نامناسب آب است.

برخی از رایج‌ترین علائم عبارت‌اند از:

• کاهش یا قطع جریان آب از یک یا چند نازل
• تغییر شکل الگوی پاشش
• ایجاد نقاط خشک روی پکینگ
• خیس شدن بیش از حد برخی قسمت‌های پکینگ
• افزایش دمای آب خروجی از برج
• اختلاف دما یا رطوبت در بخش‌های مختلف پکینگ
• افزایش رسوب و آلودگی در بعضی نواحی

در بسیاری از موارد، مشکل ظاهراً مربوط به خود نازل است؛ اما صافی ورودی، لوله‌های توزیع، حوضچه، کیفیت آب و تعادل جریان در هدرها نیز باید بررسی شوند.

گرفتگی نازل برج خنک کننده؛ علل و روش رفع مشکل

گرفتگی یکی از متداول‌ترین مشکلات نازل‌های برج خنک کننده است. رسوب مواد معدنی، لجن، ذرات معلق، محصولات خوردگی، شن‌و‌ماسه و رشدهای بیولوژیکی مانند جلبک و لجن زیستی می‌توانند دهانه یا مسیر داخلی نازل را مسدود کنند.

علائم گرفتگی نازل

اگر یک نازل یا چند نازل دچار گرفتگی شوند، معمولاً یکی از این علائم مشاهده می‌شود:

• کاهش دبی خروجی
• ضعیف شدن پاشش
• تغییر شکل الگوی پاشش
• تبدیل پاشش مناسب به جریان باریک یا نقطه‌ای
• خشک شدن بخشی از پکینگ
• افزایش دمای آب خروجی

چگونه گرفتگی نازل را برطرف کنیم؟

ابتدا باید نازل‌ها و سیستم توزیع آب بازرسی شوند. در صورت گرفتگی، بسته به نوع نازل می‌توان آن را باز کرده و با آب تمیز شست‌وشو داد یا مواد جمع‌شده در دهانه و مسیر آن را با ابزار مناسب خارج کرد. در گرفتگی‌های شدید، خارج کردن نازل و شست‌وشوی کامل آن و در صورت آسیب‌دیدگی، تعویض نازل گزینه مناسب‌تری است.

نباید برای باز کردن نازل‌های پلاستیکی از ابزارهای فلزی یا فشار بیش از حد استفاده کرد؛ زیرا ممکن است دهانه یا قطعات داخلی نازل آسیب ببینند و الگوی پاشش آن تغییر کند.

اگر گرفتگی نازل‌ها به‌طور مکرر اتفاق می‌افتد، صرفاً تعویض نازل مشکل را حل نمی‌کند و باید صافی، کیفیت آب، فیلتراسیون، رسوب و برنامه تصفیه آب نیز بررسی شود

کاهش دبی آب خروجی از نازل

گاهی نازل کاملاً مسدود نیست، اما مقدار آب خروجی آن کمتر از مقدار مورد انتظار است. این وضعیت می‌تواند ناشی از گرفتگی جزئی، کاهش فشار آب، انسداد لوله یا هدر، مشکل پمپ یا عدم تعادل جریان در سیستم توزیع باشد.

برای عیب‌یابی بهتر، ابتدا باید مشخص شود که کاهش دبی فقط در یک نازل اتفاق افتاده یا در چند نازل به‌صورت هم‌زمان دیده می‌شود.

اگر فقط یک نازل دبی کمی دارد

احتمال گرفتگی، رسوب، آسیب یا مشکل در اتصال همان نازل بیشتر است.

اگر چند نازل هم‌زمان دبی کمی دارند

باید فشار سیستم، عملکرد پمپ، صافی مکش، وضعیت هدر و لوله‌های توزیع بررسی شود.

اگر دبی نازل‌ها در نقاط مختلف متفاوت است

احتمال عدم تعادل هیدرولیکی سیستم توزیع وجود دارد. در این حالت بررسی فشار در هدرها و شاخه‌های مختلف می‌تواند به پیدا کردن محل مشکل کمک کند.

پاشش نامنظم یا تغییر الگوی پاشش نازل

یک نازل سالم باید الگوی پاشش متناسب با طراحی خود ایجاد کند. اگر به‌جای الگوی مورد انتظار، آب به‌صورت جریان باریک، پاشش ناقص، قطرات نامنظم یا در یک جهت خاص خارج شود، باید نازل و سیستم توزیع بررسی شوند.

دلایل رایج عبارت‌اند از:

• گرفتگی جزئی دهانه
• رسوب داخلی
• آسیب یا فرسودگی نازل
• فشار نامناسب آب
• نصب یا جهت‌گیری اشتباه
• آسیب قطعات داخلی
• استفاده از نازل نامتناسب با سیستم

برای مثال، اگر نازل برای ایجاد یک الگوی پاشش مشخص طراحی شده باشد اما قطعه داخلی یا صفحه پخش‌کننده آن آسیب ببیند، شکل توزیع آب تغییر خواهد کرد.

در زمان عیب‌یابی، بهتر است الگوی پاشش چند نازل در کنار یکدیگر بررسی شود، نه اینکه فقط یک نازل به‌صورت جداگانه ارزیابی شود. زیرا هدف سیستم توزیع، ایجاد پوشش یکنواخت روی کل پکینگ است.

خشک ماندن بخشی از سطح پکینگ

ایجاد نقاط خشک یا کم‌آب روی پکینگ یکی از مهم‌ترین نشانه‌های مشکل در سیستم توزیع آب است. بخشی از پکینگ که آب کافی دریافت نمی‌کند، عملاً سطح مؤثر کمتری برای تماس آب و هوا خواهد داشت و می‌تواند باعث کاهش انتقال حرارت و افزایش دمای آب خروجی شود.

مهم‌ترین دلایل ایجاد نقاط خشک

• گرفتگی یک یا چند نازل
• شکستن یا افتادن نازل
• نصب نادرست نازل
• فاصله نامناسب نازل‌ها
• الگوی پاشش نامتناسب
• کاهش فشار آب
• گرفتگی لوله یا هدر توزیع
• عدم تعادل جریان بین شاخه‌های توزیع

روش عیب‌یابی

برای پیدا کردن علت، بهتر است سیستم به‌صورت مرحله‌ای بررسی شود:

نازل‌ها ← هدر و لوله‌های توزیع ← صافی‌ها ← فشار آب ← آرایش نازل‌ها ← وضعیت پکینگ

در صورت امکان، بررسی الگوی پاشش با پمپ روشن و فن خاموش و مطابق دستورالعمل ایمنی و سازنده انجام می‌شود تا توزیع آب روی سطح پکینگ قابل مشاهده باشد.

اگر نقاط خشک به یک ناحیه خاص محدود باشند، ابتدا نازل‌های همان ناحیه بررسی شوند. اما اگر کل سطح برج به‌طور نامناسب خیس شود، مشکل می‌تواند از فشار، دبی، طراحی یا بالانس سیستم توزیع باشد.

افت فشار و مشکلات فشار آب نازل

فشار آب ورودی به نازل باید با محدوده کاری آن مطابقت داشته باشد. اگر فشار بیش از حد کاهش پیدا کند، دبی خروجی نازل کم شده و الگوی پاشش نیز ممکن است تغییر کند. در نتیجه بخشی از پکینگ به اندازه کافی خیس نمی‌شود و عملکرد حرارتی برج کاهش پیدا می‌کند.

افت فشار می‌تواند ناشی از گرفتگی صافی، رسوب در لوله‌ها، کاهش عملکرد پمپ، انسداد هدر یا افزایش مقاومت مسیر توزیع آب باشد.

برای عیب‌یابی، ابتدا فشار در ورودی سیستم توزیع و سپس فشار در نقاط مختلف شبکه بررسی می‌شود. اگر افت فشار فقط در یک شاخه دیده شود، احتمال وجود مشکل در همان شاخه، اتصال یا نازل بیشتر است؛ اما افت فشار هم‌زمان در کل سیستم می‌تواند به پمپ یا مسیر اصلی توزیع مربوط باشد.

شکستگی، ترک‌خوردگی یا آسیب فیزیکی نازل

نازل‌های برج خنک کننده ممکن است در اثر ضربه، فرسودگی، دمای نامناسب، فشار بیش از محدوده طراحی یا نصب نادرست دچار ترک یا شکستگی شوند.

آسیب فیزیکی نازل می‌تواند باعث تغییر مسیر آب یا خروج آب از محل نامناسب شود. در نتیجه، الگوی پاشش طراحی‌شده از بین رفته و ممکن است آب به جای توزیع مناسب روی پکینگ، به‌صورت متمرکز یا نامنظم تخلیه شود.

نشانه‌های آسیب نازل

• مشاهده ترک یا شکستگی روی بدنه
• تغییر واضح در الگوی پاشش
• نشت آب از محل اتصال
• کاهش یا تغییر دبی
• خیس شدن بیش از حد یک نقطه از پکینگ
• ایجاد نقاط خشک در اطراف نازل

در صورت آسیب جزئی، بسته به نوع نازل می‌توان قطعه را بررسی و تعمیر کرد؛ اما اگر هندسه دهانه یا بخش داخلی نازل تغییر کرده باشد، تعویض نازل معمولاً گزینه مطمئن‌تری است.

جابه‌جایی یا نصب نادرست نازل

حتی اگر نازل کاملاً سالم باشد، نصب نادرست می‌تواند باعث عملکرد نامناسب آن شود. نازل باید در موقعیت، ارتفاع و جهت مناسب نصب شود تا الگوی پاشش آن با نازل‌های اطراف هماهنگ باشد.جابه‌جایی نازل ممکن است در اثر لرزش، تعمیرات، باز و بسته شدن اتصالات یا شل شدن اتصال رخ دهد.

مشکلات ناشی از نصب نادرست

• پاشش خارج از محدوده پکینگ
• هم‌پوشانی بیش از حد چند الگوی پاشش
• ایجاد نقاط خشک
• پاشش مستقیم آب به بدنه یا سازه داخلی
• کاهش یکنواختی توزیع آب

برای عیب‌یابی، باید محل نصب، جهت نازل، ارتفاع نسبت به پکینگ و فاصله آن از نازل‌های مجاور بررسی شود.اگر یک نازل نسبت به نازل‌های اطراف الگوی متفاوتی دارد، ابتدا باید از صحیح بودن موقعیت و جهت نصب آن اطمینان حاصل کرد.

رسوب، لجن و آلودگی بیولوژیکی در نازل

کیفیت آب تأثیر مستقیمی بر وضعیت نازل دارد. آب حاوی املاح، ذرات معلق و آلودگی‌های بیولوژیکی می‌تواند به مرور زمان باعث رسوب‌گذاری، تشکیل لجن، رشد جلبک و ایجاد بیوفیلم در مسیر عبور آب شود.

این آلودگی‌ها معمولاً ابتدا باعث کاهش تدریجی دبی می‌شوند و در صورت ادامه، می‌توانند دهانه نازل را تا حد زیادی مسدود کنند.

مهم‌ترین عوامل ایجاد آلودگی

• سختی و املاح موجود در آب
• ذرات معلق
• خوردگی خطوط و تجهیزات
• لجن موجود در تشتک
• رشد جلبک و میکروارگانیسم‌ها
• عملکرد نامناسب سیستم تصفیه و کنترل آب

برای جلوگیری از این مشکل، علاوه بر تمیزکاری دوره‌ای نازل‌ها، باید کیفیت آب، تشتک، صافی‌ها و برنامه کنترل رسوب و آلودگی بیولوژیکی نیز بررسی شوند.

صرفاً تعویض نازل بدون رفع علت اصلی، معمولاً باعث می‌شود گرفتگی دوباره در مدت کوتاهی اتفاق بیفتد.

چگونه گرفتگی نازل را تشخیص دهیم؟

گرفتگی نازل همیشه به معنی قطع کامل جریان آب نیست. در بسیاری از موارد، گرفتگی به‌صورت جزئی اتفاق می‌افتد و ابتدا با کاهش دبی یا تغییر الگوی پاشش خود را نشان می‌دهد.

مهم‌ترین نشانه‌های گرفتگی

• کاهش محسوس آب خروجی یک نازل
• پاشش باریک یا ناقص
• تغییر شکل الگوی پاشش
• خشک ماندن بخشی از پکینگ
• تفاوت محسوس پاشش یک نازل با نازل‌های اطراف
• افزایش دمای آب خروجی برج
• افزایش اختلاف عملکرد بین بخش‌های مختلف پکینگ

روش تشخیص

برای تشخیص دقیق، ابتدا عملکرد نازل‌های یک محدوده با یکدیگر مقایسه می‌شود. اگر یک نازل نسبت به نازل‌های مشابه دبی یا الگوی پاشش متفاوتی داشته باشد، احتمال گرفتگی آن افزایش می‌یابد.

سپس باید موارد زیر بررسی شوند:

نازل ← اتصال نازل ← شاخه توزیع ← هدر ← صافی ← فشار آب

اگر پس از تمیز کردن نازل، مشکل همچنان وجود داشته باشد، احتمال دارد علت اصلی در لوله‌کشی یا سیستم توزیع آب باشد.

نکته مهم: در عیب‌یابی نازل، فقط خود نازل را بررسی نکنید. کاهش دبی یا پاشش نامنظم می‌تواند از گرفتگی صافی، افت فشار، مشکل پمپ یا انسداد شبکه توزیع آب نیز ناشی شود.

روش تمیز کردن و شست‌وشوی نازل برج خنک کننده

تمیز کردن نازل باید با توجه به جنس، ساختار و میزان گرفتگی آن انجام شود. هدف این است که رسوب، لجن و ذراتی که مسیر عبور آب یا دهانه پاشش را مسدود کرده‌اند، بدون آسیب‌زدن به نازل برطرف شوند.

مراحل پیشنهادی تمیزکاری

1. برج را طبق دستورالعمل سازنده از مدار خارج و ایمن کنید.
2. نازل‌های مشکوک را از نظر گرفتگی، ترک و آسیب بررسی کنید.
3. در صورت امکان، نازل را از سیستم توزیع جدا کنید.
4. ابتدا با آب تمیز و فشار مناسب مسیر عبور آب و دهانه نازل را شست‌وشو دهید.
5. رسوبات و آلودگی‌های باقی‌مانده را با روش مناسب و بدون آسیب به دهانه نازل خارج کنید.
6. در صورت وجود رسوب شدید، روش شیمیایی مناسب با جنس نازل و نوع رسوب انتخاب شود.
7. پس از تمیزکاری، نازل را از نظر شکل دهانه، ترک‌خوردگی و تغییر الگوی پاشش بررسی کنید.
8. نازل را در موقعیت و جهت صحیح نصب کرده و عملکرد پاشش را کنترل کنید.

نکته: استفاده از ابزار فلزی، فشار بیش از حد یا مواد شیمیایی نامناسب می‌تواند به نازل آسیب بزند. بنابراین روش تمیزکاری باید با جنس و طراحی نازل سازگار باشد.

همچنین اگر گرفتگی به‌صورت مکرر اتفاق می‌افتد، باید کیفیت آب، صافی‌ها، تشتک و سیستم تصفیه آب بررسی شود؛ زیرا تمیز کردن مداوم نازل بدون رفع علت اصلی، مشکل را برطرف نمی‌کند.

چه زمانی نازل برج خنک کننده باید تعویض شود؟

تمیز کردن نازل همیشه بهترین راه‌حل نیست. اگر نازل دچار آسیب جدی شده باشد یا پس از تمیزکاری همچنان عملکرد مناسبی نداشته باشد، تعویض آن ضروری است.

مهم‌ترین علائم نیاز به تعویض

• ترک‌خوردگی یا شکستگی بدنه
• تغییر دائمی شکل دهانه
• تغییر غیرقابل‌برگشت الگوی پاشش
• خوردگی یا فرسایش شدید
• کاهش دبی با وجود فشار مناسب
• آسیب قطعات داخلی نازل
• نشت مداوم از محل اتصال
• گرفتگی مکرر به دلیل فرسودگی یا تخریب ساختار داخلی

اگر نازل پس از چندین بار شست‌وشو همچنان دبی یا الگوی پاشش موردنیاز را تأمین نمی‌کند، بهتر است به جای ادامه تعمیرات، تعویض آن بررسی شود.

هنگام تعویض نیز بهتر است نازل جدید از نظر دبی، فشار کاری، الگوی پاشش، جنس و نوع اتصال با نازل قبلی و طراحی سیستم سازگار باشد.

تأثیر خرابی نازل بر راندمان برج خنک کننده

خرابی نازل می‌تواند عملکرد برج را به‌صورت مستقیم و غیرمستقیم تحت تأثیر قرار دهد.

نازل وظیفه دارد آب را روی پکینگ به شکل مناسب توزیع کند. اگر بخشی از نازل‌ها مسدود، شکسته یا جابه‌جا شوند، توزیع آب یکنواخت نخواهد بود.

در این شرایط ممکن است:

• بخشی از پکینگ خشک بماند؛
• برخی قسمت‌ها بیش از حد آب دریافت کنند؛
• سطح مؤثر تماس آب و هوا کاهش پیدا کند؛
• انتقال حرارت کاهش یابد؛
• دمای آب خروجی افزایش پیدا کند؛
• عملکرد برج در شرایط بار بالا ضعیف‌تر شود.

به همین دلیل، خرابی یک یا چند نازل ممکن است در ظاهر مشکل کوچکی به نظر برسد، اما اگر ادامه پیدا کند می‌تواند راندمان کلی برج و حتی مصرف انرژی سیستم را تحت تأثیر قرار دهد.

چگونه از خرابی و گرفتگی نازل جلوگیری کنیم؟

پیشگیری معمولاً هزینه و زمان بسیار کمتری نسبت به تعویض مکرر نازل دارد.

مهم‌ترین اقدامات پیشگیرانه

1. کنترل کیفیت آب:
   رسوب، سختی، مواد معلق و آلودگی‌های بیولوژیکی باید به‌صورت منظم کنترل شوند.
2. تمیز کردن صافی‌ها:
   گرفتگی صافی باعث ورود فشار و ذرات نامناسب به سیستم توزیع می‌شود.
3. بازرسی دوره‌ای نازل‌ها:
   نازل‌ها باید از نظر دبی، الگوی پاشش و آسیب فیزیکی بررسی شوند.
4. تمیز کردن تشتک:
   تجمع لجن و رسوب در تشتک می‌تواند دوباره وارد سیستم توزیع شود.
5. کنترل رسوب و خوردگی:
   برنامه مناسب تصفیه و کنترل آب از تشکیل رسوبات و محصولات خوردگی جلوگیری می‌کند.
6. کنترل آلودگی بیولوژیکی:
   جلبک و بیوفیلم می‌توانند باعث گرفتگی نازل و کاهش کیفیت توزیع آب شوند.
7. جلوگیری از فشار نامناسب:
   نازل باید در محدوده فشار طراحی‌شده خود کار کند.
8. کنترل موقعیت نازل:
   پس از تعمیرات باید از صحیح بودن موقعیت و جهت تمام نازل‌ها اطمینان حاصل شود.

چک‌لیست عیب‌یابی نازل برج خنک کننده

برای عیب‌یابی سریع می‌توان از چک‌لیست زیر استفاده کرد:

ترتیب مناسب عیب‌یابی:
نازل ← اتصال ← شاخه توزیع ← هدر ← صافی ← پمپ ← کیفیت آب

این ترتیب کمک می‌کند قبل از تعویض بی‌دلیل نازل، علت اصلی مشکل مشخص شود.

جمع‌بندی

نازل یکی از اجزای مهم سیستم توزیع آب برج خنک کننده است و گرفتگی، افت دبی، تغییر الگوی پاشش، شکستگی و نصب نادرست می‌توانند عملکرد آن را مختل کنند.

تمیزکاری و بازرسی منظم، کنترل کیفیت آب و بررسی فشار سیستم از مهم‌ترین اقدامات برای جلوگیری از خرابی نازل هستند. در صورتی که نازل دچار آسیب فیزیکی یا افت عملکرد دائمی شده باشد، تعویض آن باید با مدلی متناسب با دبی، فشار، الگوی پاشش و نوع سیستم توزیع انجام شود.
