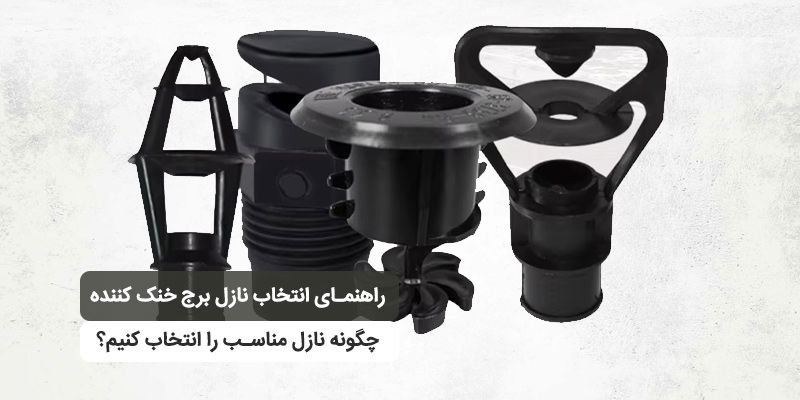

راهنمای انتخاب نازل برج خنک کننده؛ چگونه نازل مناسب را انتخاب کنیم؟

راهنمای انتخاب نازل برج خنک کننده بر اساس دبی، فشار، الگوی پاشش، پکینگ، نوع اتصال و کیفیت آب؛ بررسی مدل‌های مختلف نازل برای انتخاب مناسب.

چرا باید این مقاله را بخوانید :

1. چه عواملی در انتخاب نازل برج خنک کننده مهم هستند؟
2. انتخاب نازل بر اساس دبی آب
3. انتخاب نازل بر اساس فشار کاری
4. انتخاب نازل بر اساس الگوی پاشش
5. انتخاب نازل بر اساس نوع پکینگ
6. انتخاب نازل برای برج خنک کننده جریان مخالف
7. انتخاب نازل برای برج خنک کننده جریان متقاطع
8. انتخاب نازل بر اساس جنس و کیفیت آب
9. تفاوت نازل‌های برج خنک کننده از نظر کاربرد
10. انتخاب نازل مربع‌پاش، چپقی، پروانه‌ای و بالتیمور
11. انتخاب نازل بر اساس نوع اتصال
12. اشتباهات رایج هنگام خرید نازل برج خنک کننده
13. چک‌لیست انتخاب نازل برج خنک کننده
14. جمع‌بندی
15. سوالات متداول
16. نظرات

چه عواملی در انتخاب نازل برج خنک کننده مهم هستند؟

انتخاب نازل برج خنک کننده نباید فقط بر اساس شکل ظاهری یا قیمت انجام شود. نازل باید با سیستم توزیع آب، پکینگ و شرایط واقعی کارکرد برج هماهنگ باشد تا آب با دبی و الگوی مناسب روی سطح پکینگ توزیع شود.

مهم‌ترین عوامل عبارت‌اند از:

• دبی آب در گردش
• فشار آب در محل نصب نازل
• الگوی پاشش و محدوده پوشش
• نوع و آرایش پکینگ
• نوع برج و سیستم توزیع آب
• نوع اتصال نازل
• جنس نازل
• کیفیت و دمای آب
• احتمال وجود رسوب و ذرات معلق
• فضای موجود برای نصب و فاصله نازل تا پکینگ

برای مثال، نازلی که در فشار پایین عملکرد مناسبی دارد، لزوماً بهترین گزینه برای سیستمی با فشار بالاتر نیست. همچنین یک الگوی پاشش مناسب برای برج جریان متقاطع ممکن است برای یک سیستم جریان مخالف انتخاب مناسبی نباشد.

بنابراین بهتر است ابتدا مشخصات سیستم توزیع آب مشخص شود و سپس نازل انتخاب شود.

انتخاب نازل بر اساس دبی آب

دبی آب یکی از مهم‌ترین پارامترهای انتخاب نازل است. هر نازل برای عبور مقدار مشخصی آب و ایجاد الگوی پاشش مناسب در یک محدوده کاری طراحی می‌شود.

اگر دبی موردنیاز از ظرفیت مناسب نازل بیشتر باشد، ممکن است:

• فشار موردنیاز تأمین نشود؛
• الگوی پاشش از حالت طراحی خارج شود؛
• توزیع آب یکنواخت نباشد؛
• بارگذاری آب روی پکینگ نامناسب شود.

از طرف دیگر، انتخاب نازلی با ظرفیت بسیار بیشتر از دبی واقعی نیز می‌تواند باعث شود نازل در شرایط مطلوب طراحی خود کار نکند.

رابطه دبی کل و تعداد نازل

در یک سیستم ساده می‌توان تعداد اولیه نازل‌ها را از رابطه زیر برآورد کرد:

[
N \approx \frac{Q_{\text{total}}}{Q_{\text{nozzle}}}
]

که در آن:

• (N): تعداد نازل
• (Q_{\text{total}}): دبی کل آب سیستم
• (Q_{\text{nozzle}}): دبی هر نازل در فشار کاری موردنظر

البته این مقدار فقط یک برآورد اولیه است. در طراحی نهایی باید الگوی پاشش، سطح پوشش هر نازل، فاصله نازل‌ها و سطح پکینگ نیز بررسی شود.

بنابراین هنگام انتخاب نازل باید دبی آن را در فشار کاری واقعی بررسی کرد، نه صرفاً یک عدد دبی بدون ذکر فشار.

انتخاب نازل بر اساس فشار کاری

فشار آب تعیین می‌کند که نازل با چه شرایطی آب را دریافت کرده و چگونه آن را به قطرات تبدیل و توزیع کند.

هر نازل دارای یک محدوده کاری مشخص است. اگر فشار ورودی کمتر از محدوده مناسب باشد، ممکن است:

• دبی نازل کاهش پیدا کند؛
• محدوده پاشش کم شود؛
• الگوی پاشش ناقص شود؛
• قسمت‌هایی از پکینگ به اندازه کافی خیس نشوند.

اگر فشار بیش از حد نیز باشد، الزاماً به معنی عملکرد بهتر نیست و ممکن است مصرف انرژی پمپاژ افزایش پیدا کند یا الگوی پاشش از شرایط طراحی خارج شود.

بنابراین در انتخاب نازل باید فشار موجود در محل نصب با فشار کاری موردنیاز نازل مقایسه شود.

نکته مهم

فشار روی خروجی پمپ با فشار واقعی ورودی نازل یکسان نیست. افت فشار در:

• لوله‌ها
• زانوها و اتصالات
• شیرها
• صافی‌ها
• هدر توزیع

باید در نظر گرفته شود.

به همین دلیل، برای انتخاب دقیق نازل باید فشار در محل خود نازل مشخص باشد.

انتخاب نازل بر اساس الگوی پاشش

الگوی پاشش مشخص می‌کند آب پس از خروج از نازل چه محدوده‌ای را پوشش دهد و چگونه روی پکینگ توزیع شود.

بسته به طراحی نازل، الگوی پاشش می‌تواند شکل‌های متفاوتی داشته باشد؛ برای مثال:

• دایره‌ای
• مربعی
• مخروطی
• گسترده
• الگوهای مخصوص نازل‌های تارگت یا پروانه‌ای

انتخاب الگوی مناسب باید با فاصله نازل‌ها و ابعاد سطح پکینگ هماهنگ باشد.

هدف این نیست که هر نازل به‌تنهایی کل سطح را پوشش دهد؛ بلکه نازل‌ها باید در کنار یکدیگر، پوشش مناسب و یکنواخت ایجاد کنند.

برای مثال، در آرایش شبکه‌ای ممکن است نازل مربع‌پاش انتخاب مناسبی باشد، در حالی که در یک سیستم با آرایش متفاوت، نازل با الگوی دایره‌ای یا مخروطی عملکرد بهتری داشته باشد.

بنابراین هنگام انتخاب نازل باید این موارد را بررسی کرد:

زاویه پاشش + قطر یا محدوده پوشش + ارتفاع نصب + فاصله نازل‌ها

تا از ایجاد نقاط خشک و توزیع نامناسب آب جلوگیری شود.

انتخاب نازل بر اساس نوع پکینگ

پکینگ یکی از مهم‌ترین بخش‌هایی است که باید هنگام انتخاب نازل در نظر گرفته شود. هدف سیستم توزیع آب این است که سطح مؤثر پکینگ را به‌صورت یکنواخت خیس کند تا تماس آب و هوا به شکل مناسبی انجام شود.

بنابراین نازل باید با:

• نوع پکینگ
• ارتفاع پکینگ
• ابعاد سطح پکینگ
• آرایش پکینگ
• میزان آب موردنیاز برای خیس شدن سطح

هماهنگ باشد.

اگر الگوی پاشش نازل با سطح پکینگ سازگار نباشد، ممکن است بخشی از پکینگ آب زیادی دریافت کند و بخش دیگری کم‌آب بماند.

این موضوع علاوه بر کاهش استفاده مؤثر از پکینگ، می‌تواند باعث کاهش عملکرد انتقال حرارت شود.

به همین دلیل، انتخاب نازل باید هم‌زمان با بررسی مشخصات پکینگ انجام شود و نمی‌توان نازل را کاملاً مستقل از سیستم توزیع و پکینگ انتخاب کرد.

انتخاب نازل برای برج خنک کننده جریان مخالف

در برج خنک کننده جریان مخالف (Counterflow)، آب از قسمت بالایی برج به سمت پایین حرکت می‌کند و هوا در جهت مخالف، یعنی از پایین به سمت بالا، جریان دارد.

در این نوع برج، نازل‌ها معمولاً در سیستم توزیع آب بالای پکینگ قرار می‌گیرند و باید آب را در محدوده موردنظر روی سطح پکینگ پخش کنند.

در انتخاب نازل برای برج جریان مخالف، موارد زیر اهمیت ویژه‌ای دارند:

توزیع یکنواخت سطح پکینگ

آب باید در تمام سطح مؤثر پکینگ توزیع شود.

فاصله نازل تا پکینگ

ارتفاع نصب روی محدوده پاشش و نحوه هم‌پوشانی نازل‌ها تأثیر دارد.

فشار کاری

نازل باید در فشار موجود سیستم بتواند الگوی پاشش طراحی‌شده را ایجاد کند.

دبی هر نازل

دبی باید با دبی کل برج و تعداد نازل‌ها هماهنگ باشد.

احتمال گرفتگی

در سیستم‌هایی که کیفیت آب پایین یا میزان ذرات معلق زیاد است، ساختار نازل و امکان سرویس و تمیزکاری اهمیت بیشتری پیدا می‌کند.

در برج‌های جریان مخالف، هم‌پوشانی مناسب الگوهای پاشش اهمیت زیادی دارد؛ زیرا هدف، ایجاد یک سطح آب یکنواخت در بالای پکینگ است.

انتخاب نازل برای برج خنک کننده جریان متقاطع

در برج خنک کننده جریان متقاطع (Crossflow)، آب معمولاً از بالا به پایین حرکت می‌کند و هوا به‌صورت افقی از میان پکینگ عبور می‌کند.

به همین دلیل، طراحی سیستم توزیع آب در این برج با جریان مخالف متفاوت است و انتخاب نازل نیز باید بر اساس همین ساختار انجام شود.

در انتخاب نازل برای برج جریان متقاطع باید به موارد زیر توجه کرد:

• محدوده پوشش پاشش
• دبی آب
• فشار کاری
• فاصله نازل‌ها
• ارتفاع نصب
• آرایش سطح توزیع
• نوع پکینگ
• جهت جریان هوا

در این سیستم نیز مهم‌ترین هدف، توزیع یکنواخت آب روی سطح پکینگ است.

اگر یک بخش از پکینگ آب کمتری دریافت کند، تماس آب و هوا در آن قسمت کاهش پیدا می‌کند و بخشی از ظرفیت بالقوه برج بدون استفاده باقی می‌ماند.

تفاوت اصلی در انتخاب نازل

نباید تصور کرد که یک نازل مشخص برای هر دو نوع برج به یک شکل قابل استفاده است. هندسه برج، مسیر جریان هوا، سیستم توزیع آب و آرایش پکینگ باید هم‌زمان بررسی شوند.

بنابراین اگر پروژه‌ای از نوع جریان متقاطع یا جریان مخالف است، بهتر است نوع برج و سیستم توزیع آن در زمان انتخاب نازل به‌صورت مشخص اعلام شود.

انتخاب نازل بر اساس جنس و کیفیت آب

کیفیت آب یکی از عوامل مهم در انتخاب نازل برج خنک کننده است؛ زیرا آب در گردش می‌تواند حاوی املاح، ذرات معلق، رسوب و آلودگی‌های بیولوژیکی باشد و این عوامل روی طول عمر و عملکرد نازل تأثیر بگذارند.

اگر آب دارای سختی و املاح بالایی باشد، احتمال تشکیل رسوب در مسیر عبور و دهانه نازل بیشتر می‌شود. در چنین شرایطی باید علاوه بر انتخاب نازل مناسب، برنامه کنترل کیفیت آب و رسوب نیز در نظر گرفته شود.

در آب‌هایی که ذرات معلق یا لجن بیشتری دارند، توجه به موارد زیر اهمیت بیشتری پیدا می‌کند:

• امکان گرفتگی نازل
• اندازه و شکل مسیر عبور آب
• سهولت تمیزکاری
• مقاومت در برابر مواد شیمیایی
• کیفیت و دوام جنس نازل

نازل‌های پلاستیکی مهندسی مانند PP و PVC در بسیاری از سیستم‌های برج خنک کننده استفاده می‌شوند، اما انتخاب جنس دقیق باید بر اساس دمای آب، شرایط شیمیایی و توصیه سازنده انجام شود.

نکته: انتخاب نازل مقاوم در برابر گرفتگی، جایگزین کنترل کیفیت آب و فیلتراسیون مناسب نیست. اگر علت اصلی رسوب یا ورود ذرات به سیستم برطرف نشود، حتی نازل مناسب نیز ممکن است دچار گرفتگی شود.

تفاوت نازل‌های برج خنک کننده از نظر کاربرد

نازل‌های برج خنک کننده بر اساس ساختار، الگوی پاشش، فشار کاری، دبی و نحوه نصب کاربردهای متفاوتی دارند.

برای مثال:

بنابراین عبارت «بهترین نازل» بدون در نظر گرفتن شرایط پروژه معنای مشخصی ندارد. بهترین گزینه، مدلی است که با مشخصات واقعی سیستم توزیع آب سازگار باشد.

انتخاب نازل مربع‌پاش، چپقی، پروانه‌ای و بالتیمور

انتخاب بین مدل‌های مختلف باید بر اساس مشخصات سیستم انجام شود و صرفاً شکل ظاهری نازل نباید معیار تصمیم‌گیری باشد.

نازل مربع‌پاش

نازل مربع‌پاش یا Deck Spray برای ایجاد الگوی پاشش چهارگوش طراحی شده است و می‌تواند در سیستم‌هایی که نازل‌ها به‌صورت منظم و شبکه‌ای قرار گرفته‌اند، گزینه مناسبی باشد.

هنگام انتخاب آن باید محدوده پوشش، فاصله نازل‌ها، فشار و دبی بررسی شود.

نازل چپقی

نازل چپقی در مدل‌های مختلف تولید می‌شود و بسته به طراحی می‌تواند با اتصال فشاری یا دنده‌ای مورد استفاده قرار گیرد.

این مدل زمانی مناسب است که مشخصات اتصال و شرایط هیدرولیکی سیستم با آن مطابقت داشته باشد.

نازل پروانه‌ای

نازل پروانه‌ای با ساختار مخصوص خود، آب را در محدوده وسیع‌تری توزیع می‌کند. در انتخاب این مدل باید به دبی، فشار و محدوده پاشش توجه شود.

نازل بالتیمور

نازل‌های بالتیمور در اندازه‌هایی مانند ۱/۲ و ۳/۴ اینچ عرضه می‌شوند. در این مدل‌ها علاوه بر دبی و فشار، سایز اتصال نیز اهمیت دارد.

بنابراین برای انتخاب بین این مدل‌ها بهتر است ابتدا اطلاعات زیر مشخص شود:

دبی → فشار → الگوی پاشش → سطح پوشش → نوع اتصال → نوع پکینگ

انتخاب نازل بر اساس نوع اتصال

نوع اتصال نازل باید با سیستم لوله‌کشی و هدر توزیع آب سازگار باشد. اگر نوع اتصال به‌درستی انتخاب نشود، حتی یک نازل از نظر دبی و الگوی پاشش مناسب نیز ممکن است در پروژه قابل نصب نباشد.

اتصالات رایج می‌توانند شامل مواردی مانند:

• اتصال فشاری
• اتصال دنده‌ای
• اتصالات سایزدار
• اتصالات مخصوص برخی سیستم‌های توزیع

باشند.

برای مثال، در نازل‌های چپقی فشاری و دنده‌ای، تفاوت اصلی در نحوه اتصال به سیستم است. همچنین در نازل‌های بالتیمور، سایزهایی مانند ۱/۲ و ۳/۴ اینچ باید با لوله و اتصال مربوطه هماهنگ باشند.

قبل از خرید بهتر است این اطلاعات از سیستم موجود استخراج شود:

1. سایز لوله یا هدر
2. نوع اتصال
3. سایز رزوه در مدل‌های دنده‌ای
4. فضای موجود برای نصب
5. جهت و موقعیت نصب نازل

اشتباهات رایج هنگام خرید نازل برج خنک کننده

یکی از رایج‌ترین اشتباهات، انتخاب نازل صرفاً بر اساس قیمت یا ظاهر است. نازل یک قطعه هیدرولیکی است و عملکرد آن باید با شرایط سیستم هماهنگ باشد.

انتخاب بر اساس قیمت

ارزان‌ترین نازل لزوماً اقتصادی‌ترین انتخاب نیست. اگر نازل باعث توزیع نامناسب آب یا گرفتگی مکرر شود، هزینه تعمیر و افت عملکرد می‌تواند بیشتر از اختلاف قیمت اولیه باشد.

بی‌توجهی به دبی

دبی نازل باید با دبی کل سیستم و تعداد نازل‌ها هماهنگ باشد.

نادیده گرفتن فشار

مشخصات نازل باید در فشار واقعی محل نصب بررسی شود.

توجه نکردن به الگوی پاشش

ممکن است نازل از نظر دبی مناسب باشد، اما الگوی پاشش آن با سطح پکینگ هماهنگ نباشد.

بی‌توجهی به نوع اتصال

سایز و نوع اتصال باید قبل از خرید مشخص شود.

انتخاب نازل بدون توجه به پکینگ

نوع پکینگ و نحوه توزیع آب روی آن در انتخاب نازل اهمیت دارد.

تعویض نازل بدون پیدا کردن علت گرفتگی

اگر علت گرفتگی، رسوب یا ورود ذرات از سیستم توزیع باشد، تعویض مداوم نازل مشکل را حل نمی‌کند.

چک لیست انتخاب نازل برج خنک کننده

قبل از خرید نازل، اطلاعات زیر را بررسی کنید:

اگر اطلاعات فوق مشخص باشد، انتخاب نازل بسیار دقیق‌تر از حالتی خواهد بود که فقط بر اساس نام یا تصویر محصول انجام شود.

جمع‌بندی

انتخاب نازل برج خنک کننده یک انتخاب چندعاملی است و باید بر اساس دبی آب، فشار کاری، الگوی پاشش، نوع پکینگ، کیفیت آب و نوع اتصال انجام شود.

مدل‌هایی مانند مربع‌پاش، چپقی، پروانه‌ای و بالتیمور هرکدام برای شرایط متفاوتی طراحی شده‌اند. بنابراین نمی‌توان یک مدل را بدون بررسی شرایط پروژه به‌عنوان بهترین نازل معرفی کرد.

برای انتخاب صحیح، ابتدا مشخصات سیستم توزیع آب را تعیین کنید و سپس نازلی را انتخاب کنید که از نظر هیدرولیکی، مکانیکی و نحوه نصب با پروژه سازگار باشد.
