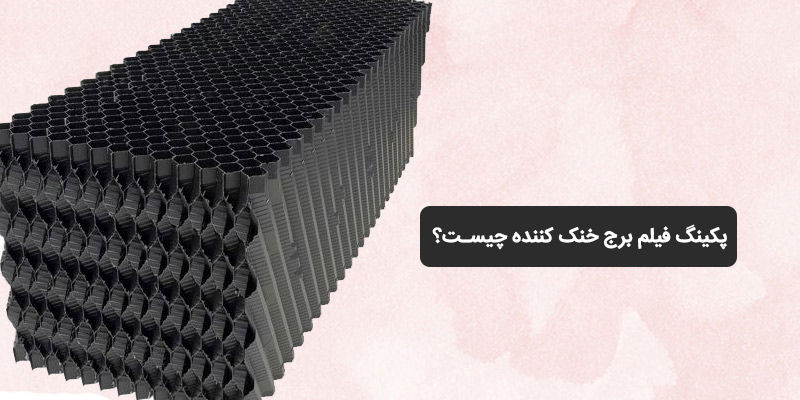

پکینگ فیلم برج خنک کننده چیست؟

پکینگ فیلم برج خنک کننده یکی از پرکاربردترین انواع پکینگ در کولینگ تاورهاست که با افزایش سطح تماس آب و هوا، راندمان انتقال حرارت را به شکل قابل‌توجهی افزایش می‌دهد. این نوع پکینگ به دلیل وزن کم، راندمان بالا و مصرف انرژی پایین، در بسیاری از برج‌های خنک کننده صنعتی و تهویه مطبوع استفاده می‌شود. در این مقاله با عملکرد، مزایا، کاربردها، نحوه انتخاب و نکات مهم خرید پکینگ فیلم برج خنک کننده آشنا می‌شوید.

چرا باید این مقاله را بخوانید :

1. پکینگ فیلم برج خنک کننده چیست؟
2. عملکرد پکینگ فیلم برج خنک کننده
3. انواع پکینگ فیلم برج خنک کننده
4. مزایای پکینگ فیلم برج خنک کننده
5. تفاوت پکینگ فیلم و پکینگ اسپلش
6. کاربردهای پکینگ فیلم برج خنک کننده
7. چه زمانی نباید از پکینگ فیلم استفاده کرد؟
8. چه زمانی باید پکینگ فیلم تعویض شود؟
9. جمع‌بندی
10. سوالات متداول
11. نظرات

پکینگ فیلم برج خنک کننده چیست؟

پکینگ فیلم برج خنک کننده (Cooling Tower Film Fill) یکی از متداول‌ترین انواع پکینگ مورد استفاده در کولینگ تاورهای مدار باز است که با افزایش سطح تماس آب و هوا، راندمان انتقال حرارت را به شکل قابل‌توجهی افزایش می‌دهد. در این نوع پکینگ، آب به‌جای عبور به‌صورت قطرات درشت، روی صفحات موج‌دار به شکل یک لایه نازک (Film) جریان پیدا می‌کند و همین موضوع باعث افزایش سرعت تبخیر و کاهش دمای آب می‌شود.

در پکینگ فیلم، صفحات PVC یا PP با زاویه و گام مشخص کنار یکدیگر قرار می‌گیرند تا آب به‌صورت یکنواخت روی تمام سطح پکینگ حرکت کند. هرچه سطح تماس بیشتر باشد، تبادل حرارت مؤثرتر انجام شده و راندمان برج خنک کننده افزایش پیدا می‌کند.

این نوع پکینگ معمولاً در سیستم‌هایی استفاده می‌شود که کیفیت آب مناسب بوده و میزان رسوب یا ذرات معلق پایین باشد؛ زیرا رسوب‌گذاری زیاد می‌تواند باعث گرفتگی کانال‌های عبور آب و کاهش عملکرد آن شود.

یکی از مهم‌ترین عوامل در عملکرد صحیح پکینگ فیلم، توزیع یکنواخت آب روی سطح آن است. در برج‌های خنک کننده مکعبی این وظیفه بر عهده نازل برج خنک کننده است و در برج‌های مدور توسط آب پخش کن (اسپرینکلر هد) انجام می‌شود. اگر آب به‌صورت یکنواخت روی پکینگ پخش نشود، بخشی از صفحات خشک باقی مانده و راندمان انتقال حرارت کاهش پیدا می‌کند.

پس از عبور هوا از میان پکینگ نیز فن برج خنک کننده جریان هوای لازم را ایجاد می‌کند تا فرآیند تبخیر با حداکثر راندمان انجام شود و در نهایت قطره گیر برج خنک کننده از خروج قطرات آب همراه جریان هوا جلوگیری می‌کند. به همین دلیل عملکرد صحیح این قطعات در کنار یکدیگر، نقش مهمی در افزایش بازده کولینگ تاور دارد.

عملکرد پکینگ فیلم برج خنک کننده

عملکرد پکینگ فیلم برج خنک کننده بر پایه افزایش سطح تماس آب و هوا است. پس از ورود آب گرم به برج خنک کننده، آب توسط نازل برج خنک کننده یا در برج‌های مدور توسط آب پخش کن (اسپرینکلر هد) به‌صورت یکنواخت روی صفحات پکینگ توزیع می‌شود. طراحی موج‌دار صفحات باعث می‌شود آب به‌جای عبور به شکل قطرات درشت، به‌صورت لایه‌ای نازک (Film) روی سطح پکینگ جریان پیدا کند.

هم‌زمان فن برج خنک کننده با ایجاد جریان مداوم هوا، هوای تازه را از میان کانال‌های پکینگ عبور می‌دهد. برخورد جریان هوا با لایه نازک آب باعث تبخیر بخش کوچکی از آب می‌شود و همین فرآیند گرمای نهان آب را جذب کرده و دمای آب در گردش را کاهش می‌دهد.

هرچه توزیع آب یکنواخت‌تر، سطح تماس بیشتر و جریان هوا مناسب‌تر باشد، راندمان انتقال حرارت نیز افزایش پیدا می‌کند. به همین دلیل عملکرد پکینگ فیلم علاوه بر کیفیت ساخت خود پکینگ، به عملکرد صحیح نازل، فن و سیستم توزیع آب نیز وابسته است.

در انتهای فرآیند، هوای مرطوب از قسمت فوقانی برج خارج می‌شود و قطره گیر برج خنک کننده از خروج قطرات آب همراه جریان هوا جلوگیری می‌کند. عملکرد هماهنگ این قطعات موجب کاهش هدررفت آب، افزایش راندمان برج خنک کننده و کاهش مصرف انرژی سیستم خواهد شد.

پکینگ فیلم معمولاً در برج‌هایی استفاده می‌شود که آب در گردش کیفیت مناسبی داشته باشد؛ زیرا باریک بودن مسیرهای عبور آب باعث می‌شود در صورت وجود رسوبات یا ذرات معلق زیاد، احتمال گرفتگی صفحات افزایش پیدا کند.

انواع پکینگ فیلم برج خنک کننده

پکینگ فیلم برج خنک کننده در مدل‌های مختلفی تولید می‌شود که هرکدام برای شرایط کاری، کیفیت آب و نوع کاربری خاصی طراحی شده‌اند. تفاوت این مدل‌ها معمولاً در گام (Pitch)، ضخامت ورق، نوع متریال و نحوه عبور جریان آب و هوا است. انتخاب مدل مناسب می‌تواند تأثیر مستقیمی بر راندمان خنک‌کاری، افت فشار هوا و طول عمر برج داشته باشد.

پکینگ فیلم PVC

پکینگ PVC رایج‌ترین نوع پکینگ فیلم است و در بیشتر برج‌های خنک کننده تهویه مطبوع و صنعتی مورد استفاده قرار می‌گیرد. این مدل وزن کمی دارد، در برابر رطوبت مقاوم است و راندمان انتقال حرارت بالایی ایجاد می‌کند.محدوده دمای کاری این نوع پکینگ معمولاً تا حدود ۵۵ درجه سانتی‌گراد است و برای سیستم‌هایی که کیفیت آب مناسبی دارند، بهترین انتخاب محسوب می‌شود.

پکینگ فیلم PP

پکینگ پلی‌پروپیلن (PP) برای شرایطی استفاده می‌شود که دمای آب بالاتر از محدوده کاری PVC باشد. این مدل مقاومت حرارتی بیشتری دارد و معمولاً در برخی فرآیندهای صنعتی که دمای آب به ۸۰ تا ۹۰ درجه سانتی‌گراد می‌رسد، مورد استفاده قرار می‌گیرد.اگرچه قیمت پکینگ PP بیشتر از PVC است، اما در پروژه‌های دمای بالا دوام بیشتری خواهد داشت.

پکینگ فیلم گام ۱۹

پکینگ گام ۱۹ یکی از متداول‌ترین مدل‌های مورد استفاده در برج‌های خنک کننده است. فاصله کم صفحات باعث افزایش سطح تماس آب و هوا شده و راندمان انتقال حرارت را به حداکثر می‌رساند.این مدل بیشتر در سیستم‌هایی استفاده می‌شود که آب در گردش سختی کمی دارد و احتمال رسوب‌گذاری پایین است.

پکینگ فیلم گام ۲۷

در مناطقی که سختی آب بیشتر است، معمولاً از پکینگ گام ۲۷ استفاده می‌شود. فاصله بیشتر بین صفحات باعث می‌شود احتمال گرفتگی مسیرهای عبور آب کاهش پیدا کند و شست‌وشوی پکینگ نیز آسان‌تر باشد.اگرچه راندمان انتقال حرارت این مدل کمی کمتر از گام ۱۹ است، اما در آب‌های دارای رسوب عملکرد پایدارتر و عمر مفید بیشتری دارد.

مزایای پکینگ فیلم برج خنک کننده

پکینگ فیلم به دلیل طراحی ویژه صفحات خود، یکی از بالاترین راندمان‌های انتقال حرارت را در میان انواع پکینگ‌های برج خنک کننده ارائه می‌دهد. عبور آب به‌صورت لایه‌ای روی صفحات باعث می‌شود سطح تماس آب با هوا چندین برابر افزایش پیدا کند و فرآیند تبخیر با سرعت بیشتری انجام شود.

مهم‌ترین مزایای پکینگ فیلم عبارت‌اند از:

1. افزایش راندمان انتقال حرارت
2. کاهش دمای آب خروجی برج
3. کاهش مصرف انرژی سیستم
4. کاهش ابعاد موردنیاز برج خنک کننده
5. وزن کمتر نسبت به برخی مدل‌های قدیمی
6. نصب و تعویض آسان
7. قیمت اقتصادی در مقایسه با راندمان ایجادشده

در صورتی که توزیع آب توسط نازل برج خنک کننده یا آب پخش کن (اسپرینکلر هد) به‌درستی انجام شود، تمام سطح پکینگ به‌طور یکنواخت مرطوب شده و بیشترین بازده حاصل خواهد شد. همچنین عملکرد صحیح فن برج خنک کننده باعث افزایش عبور هوا از میان صفحات و بهبود فرآیند تبخیر می‌شود.

تفاوت پکینگ فیلم و پکینگ اسپلش

مهم‌ترین تفاوت این دو نوع پکینگ برج خنک کننده ، نحوه انتقال حرارت است.در پکینگ فیلم، آب به شکل لایه نازکی روی صفحات جریان پیدا می‌کند؛ اما در پکینگ اسپلش، آب پس از برخورد با میله‌ها یا شبکه‌ها به قطرات کوچک تقسیم می‌شود.

اگر کیفیت آب مناسب باشد، معمولاً استفاده از پکینگ فیلم بهترین انتخاب است؛ اما در سیستم‌هایی که آب دارای رسوبات یا ذرات معلق زیادی است، استفاده از پکینگ اسپلش می‌تواند عمر مفید تجهیزات را افزایش دهد.

کاربردهای پکینگ فیلم برج خنک کننده

پکینگ فیلم در بسیاری از سیستم‌های سرمایشی و صنعتی مورد استفاده قرار می‌گیرد؛ از جمله:

1. برج خنک کننده چیلر
2. سیستم‌های تهویه مطبوع مرکزی
3. صنایع غذایی
4. صنایع دارویی
5. صنایع پلاستیک
6. نیروگاه‌ها
7. صنایع شیمیایی
8. کارخانه‌های تولیدی

در اغلب پروژه‌های دارای برج خنک کننده فایبرگلاس، به دلیل راندمان بالای انتقال حرارت، از پکینگ فیلم استفاده می‌شود.

چه زمانی نباید از پکینگ فیلم استفاده کرد؟

با وجود راندمان بالای پکینگ فیلم، این مدل برای همه پروژه‌ها مناسب نیست.استفاده از پکینگ فیلم در شرایط زیر توصیه نمی‌شود:

1. آب با سختی بسیار بالا
2. وجود گل‌ولای یا ذرات معلق زیاد
3. سیستم‌هایی که رسوب‌گذاری شدید دارند
4. آب دارای آلودگی‌های صنعتی

در چنین شرایطی، گرفتگی کانال‌های پکینگ باعث کاهش راندمان و افزایش هزینه‌های نگهداری خواهد شد.در این پروژه‌ها معمولاً استفاده از پکینگ اسپلش انتخاب مناسب‌تری است.

چه زمانی باید پکینگ فیلم تعویض شود؟

طول عمر پکینگ فیلم به کیفیت آب، نحوه نگهداری و شرایط بهره‌برداری بستگی دارد؛ اما معمولاً در شرایط استاندارد بین ۵ تا ۱۰ سال عمر مفید دارد.

علائم نیاز به تعویض پکینگ فیلم:

1. کاهش راندمان برج خنک کننده
2. افزایش دمای آب خروجی
3. شکستگی یا تغییر شکل صفحات
4. گرفتگی شدید کانال‌ها
5. رسوب‌گذاری غیرقابل شستشو
6. کاهش جریان هوا بین صفحات

بازدید دوره‌ای و شستشوی منظم می‌تواند عمر پکینگ را افزایش دهد و از افت راندمان سیستم جلوگیری کند.

جمع‌بندی

پکینگ فیلم برج خنک کننده یکی از بهترین گزینه‌ها برای پروژه‌هایی است که کیفیت آب مناسبی دارند و هدف آن‌ها دستیابی به حداکثر راندمان انتقال حرارت است. طراحی صفحات موج‌دار، افزایش سطح تماس آب و هوا، کاهش مصرف انرژی و اشغال فضای کمتر، این نوع پکینگ را به رایج‌ترین انتخاب در سیستم‌های تهویه مطبوع و برج‌های خنک کننده چیلر تبدیل کرده است. انتخاب صحیح پکینگ در کنار نازل برج خنک کننده، فن برج خنک کننده و قطره گیر برج خنک کننده، تأثیر مستقیمی بر عملکرد و طول عمر کولینگ تاور خواهد داشت.
