تنظیم باد منبع انبساط؛ فشار مناسب چقدر است و چگونه تنظیم می‌شود؟

تنظیم باد منبع انبساط یکی از مراحل مهم نصب، راه‌اندازی و نگهداری منابع انبساط بسته در سیستم‌های گرمایشی است. این منابع معمولاً دارای یک بخش گازی و یک دیافراگم یا تیوپ هستند که آب مدار را از گاز جدا می‌کند. فشار اولیه گاز باید متناسب با شرایط سیستم تنظیم شود تا منبع بتواند افزایش حجم آب هنگام گرم شدن را جذب کند.در این مقاله، روش بررسی فشار اولیه، عوامل تعیین‌کننده مقدار مناسب، مراحل تنظیم و اشتباهات رایج را بررسی می‌کنیم.

چرا باید این مقاله را بخوانید :

1. فشار باد منبع انبساط چیست؟
2. فشار مناسب باد منبع انبساط چقدر است؟
3. چه عواملی بر فشار اولیه منبع انبساط تأثیر دارند؟
4. ابزارهای موردنیاز برای اندازه‌گیری فشار باد
5. مراحل اندازه‌گیری و تنظیم باد منبع انبساط
6. نشانه‌های نامناسب بودن فشار باد منبع انبساط
7. تفاوت فشار باد منبع انبساط با فشار آب مدار
8. اشتباهات رایج در تنظیم باد منبع انبساط
9. چه زمانی باید منبع انبساط تعمیر یا تعویض شود؟
10. جمع‌بندی
11. سؤالات متداول
12. نظرات

برای مشاوره تخصصی، بررسی مشخصات و خرید انواع منبع انبساط ، کلیک نمایید.

فشار باد منبع انبساط چیست؟

منبع انبساط بسته معمولاً از یک مخزن تحت فشار تشکیل شده است که درون آن بخش گازی و بخش آب با دیافراگم یا تیوپ از یکدیگر جدا می‌شوند. گاز داخل منبع فشرده می‌شود و امکان می‌دهد بخشی از افزایش حجم آب سیستم به داخل مخزن وارد شود.

فشار گاز منبع در شرایطی که سمت آب آن در وضعیت مناسب برای اندازه‌گیری قرار دارد، فشار اولیه یا Pre - charge Pressure نامیده می‌شود.

این فشار باید با فشار پرکردن مدار، ارتفاع استاتیکی سیستم و مشخصات فنی تجهیزات هماهنگ باشد. تنظیم نامناسب آن می‌تواند ظرفیت مؤثر منبع برای پذیرش آب را کاهش دهد.

برای مثال، اگر فشار اولیه بسیار بالا باشد، ممکن است آب در شرایط عادی سیستم به‌سختی وارد منبع شود. اگر فشار اولیه بیش از حد پایین باشد نیز ممکن است منبع نتواند مطابق طراحی عمل کند یا دیافراگم در شرایط نامناسب قرار بگیرد.

بنابراین، هدف از تنظیم باد صرفاً افزایش یا کاهش عدد روی گیج نیست؛ بلکه باید فشار اولیه با طراحی سیستم سازگار باشد.

فشار مناسب باد منبع انبساط چقدر است؟

برای همه منابع انبساط نمی‌توان یک فشار ثابت را به‌عنوان مقدار مناسب اعلام کرد. فشار اولیه به ارتفاع سیستم، فشار پرکردن مدار، طراحی منبع و دستورالعمل سازنده بستگی دارد.

در بعضی سیستم‌های کوچک گرمایشی، فشار اولیه ممکن است در محدوده حدود ۱ تا ۱٫۵ بار باشد؛ اما این مقدار صرفاً یک مثال رایج است و نباید بدون بررسی شرایط سیستم به‌عنوان مقدار قطعی تنظیم استفاده شود.

برای تعیین فشار مناسب، موارد زیر باید مشخص شوند:

• ارتفاع استاتیکی سیستم و اختلاف ارتفاع تا بالاترین نقطه مدار
• فشار موردنیاز در بالاترین نقطه سیستم
• فشار پرکردن مدار در حالت سرد
• فشار کاری و محدوده مجاز منبع انبساط
• فشار تنظیم شیر اطمینان
• دستورالعمل سازنده منبع و تجهیزات گرمایشی

در سیستم‌های بلندمرتبه یا مدارهای بزرگ، فشار اولیه موردنیاز ممکن است با سیستم‌های کوچک مسکونی تفاوت قابل‌توجهی داشته باشد. در این موارد، تنظیم فشار باید بر اساس محاسبات و مشخصات فنی انجام شود.

نکته: فشار اولیه منبع را نباید صرفاً با نگاه کردن به فشارسنج دیگ یا پکیج تعیین کرد؛ زیرا فشار آب مدار و فشار گاز منبع دو مقدار متفاوت هستند.

چه عواملی بر فشار اولیه منبع انبساط تأثیر دارند؟

ارتفاع سیستم گرمایشی

هرچه اختلاف ارتفاع بین محل منبع و بالاترین نقطه مدار بیشتر باشد، فشار استاتیکی موردنیاز برای تأمین فشار مناسب در بالاترین نقطه نیز افزایش می‌یابد. به همین دلیل، ارتفاع ساختمان یکی از عوامل مهم در تعیین فشار اولیه است.

فشار پرکردن مدار

فشار پرکردن مدار در حالت سرد باید با فشار اولیه منبع و شرایط طراحی سیستم هماهنگ باشد. اگر این فشار به‌درستی تعیین نشود، ممکن است منبع در زمان شروع به کار یا هنگام گرم شدن آب، رفتار مطلوبی نداشته باشد.

ظرفیت و مشخصات منبع

ظرفیت اسمی، حداکثر فشار مجاز و طراحی داخلی منبع بر عملکرد آن تأثیر دارند. فشار اولیه باید در محدوده مجاز محصول تنظیم شود و ظرفیت منبع نیز باید برای حجم آب مدار کافی باشد.

دمای کاری و تغییر حجم آب

با افزایش دمای آب، حجم آن افزایش پیدا می‌کند. منبع باید بتواند این افزایش حجم را بدون بالا رفتن غیرمجاز فشار مدار جذب کند. تنظیم صحیح فشار اولیه یکی از عوامل مؤثر بر این عملکرد است، اما جایگزین محاسبه ظرفیت مناسب نمی‌شود.

برای بررسی عوامل تعیین‌کننده ظرفیت، مقاله محاسبات منبع انبساط را مطالعه کنید.

ابزارهای موردنیاز برای اندازه‌گیری فشار باد

برای بررسی فشار اولیه منبع انبساط بسته، معمولاً ابزارهای زیر موردنیاز هستند:

• فشارسنج مناسب: برای اندازه‌گیری فشار گاز از گیجی با محدوده اندازه‌گیری متناسب استفاده کنید.
• تجهیزات تنظیم فشار: در صورت نیاز، از پمپ دستی یا تجهیزات مناسب برای افزایش کنترل‌شده فشار استفاده می‌شود.
• ابزار بررسی نشتی: در صورت نیاز، نشتی شیر شارژ و اتصالات باید با روش مناسب بررسی شود.
• دستورالعمل فنی سازنده: مقدار فشار هدف و روش صحیح اندازه‌گیری باید از مستندات محصول استخراج شود.

دقت فشارسنج اهمیت دارد؛ زیرا خطای اندازه‌گیری می‌تواند به تنظیم اشتباه منجر شود.

پیش از شروع، مشخص کنید منبع از نوع دیافراگمی است یا تیوپی و آیا سازنده دستورالعمل خاصی برای اندازه‌گیری فشار اولیه ارائه کرده است.

مراحل اندازه‌گیری و تنظیم باد منبع انبساط

تنظیم فشار منبع انبساط بسته باید با رعایت ایمنی و مطابق دستورالعمل سازنده انجام شود. در بسیاری از مدل‌ها، اندازه‌گیری صحیح فشار اولیه مستلزم آن است که فشار آب سمت منبع به صفر برسد؛ در غیر این صورت، عدد خوانده‌شده ممکن است فشار واقعی اولیه گاز نباشد.

مرحله اول: سیستم را در وضعیت ایمن قرار دهید

اگر منبع به سیستم گرمایشی فعال متصل است، دستگاه را مطابق دستورالعمل خاموش کنید و اجازه دهید دما و فشار به شرایط ایمن برسند.

از باز کردن اتصالات یا دستکاری شیرهای سیستم داغ و تحت فشار خودداری کنید. اگر با تجهیزات تحت فشار آشنایی ندارید، کار را به سرویس‌کار متخصص بسپارید.

مرحله دوم: شرایط اندازه‌گیری فشار را فراهم کنید

مطابق دستورالعمل سازنده، منبع باید در وضعیتی قرار گیرد که فشار سمت آب بر اندازه‌گیری فشار گاز اثر نگذارد. در بسیاری از سیستم‌ها، این کار با ایزوله‌کردن صحیح منبع و تخلیه ایمن فشار آب سمت آن انجام می‌شود.

این مرحله باید با دقت انجام شود. تخلیه فشار آب سیستم به‌صورت نامناسب می‌تواند باعث خروج آب داغ، آسیب به تجهیزات یا ایجاد شرایط خطرناک شود.

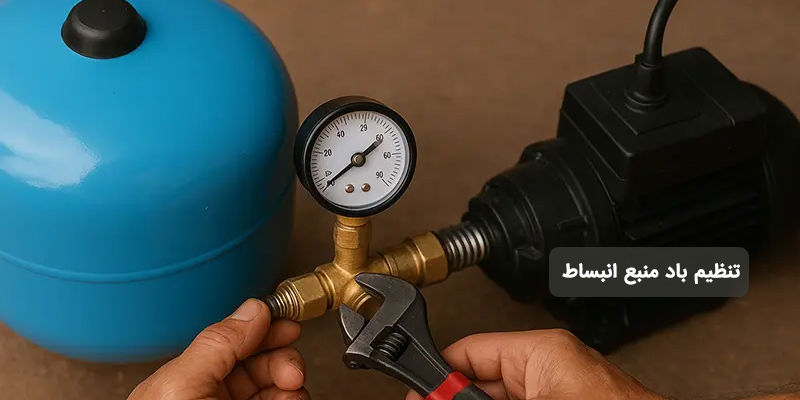

مرحله سوم: فشار اولیه را اندازه بگیرید

درپوش شیر شارژ گاز را بردارید و فشار را با فشارسنج مناسب اندازه‌گیری کنید. مقدار اندازه‌گیری‌شده را با فشار اولیه موردنیاز در طراحی و دستورالعمل سازنده مقایسه کنید.

اگر فشار کمتر از مقدار هدف باشد، ممکن است به افزایش کنترل‌شده فشار نیاز باشد. اگر فشار بیشتر باشد، باید مطابق دستورالعمل سازنده و با روش ایمن تنظیم شود.

مرحله چهارم: فشار را تنظیم کنید

در صورت نیاز به افزایش فشار، از تجهیزات مناسب استفاده کنید و فشار را به‌آرامی تا مقدار تعیین‌شده بالا ببرید. از وارد کردن فشار بیش از محدوده مجاز خودداری کنید.

برای کاهش فشار نیز باید از روش توصیه‌شده سازنده استفاده شود. پس از تنظیم، مقدار فشار را دوباره اندازه‌گیری کنید تا از رسیدن به مقدار هدف اطمینان حاصل شود.

مرحله پنجم: وضعیت شیر شارژ را بررسی کنید

پس از تنظیم فشار، شیر شارژ و درپوش آن را بررسی کنید. نشتی از این قسمت می‌تواند باعث افت تدریجی فشار گاز شود.

اگر از شیر شارژ آب خارج شود، این وضعیت می‌تواند نشانه آسیب دیافراگم یا تیوپ باشد و نیاز به بررسی تخصصی دارد.

مرحله ششم: سیستم را به شرایط کاری بازگردانید

پس از پایان کار، منبع را طبق دستورالعمل به مدار بازگردانید، فشار آب سیستم را در محدوده طراحی تنظیم کنید و از نبود نشتی مطمئن شوید.

در مرحله بعد، عملکرد سیستم در شرایط سرد و گرم بررسی می‌شود. فشار اولیه صحیح به‌تنهایی تضمین نمی‌کند که ظرفیت منبع، فشار پرکردن و سایر اجزا نیز درست انتخاب شده باشند.

نشانه‌های نامناسب بودن فشار باد منبع انبساط

فشار اولیه نامناسب می‌تواند بر عملکرد سیستم تأثیر بگذارد؛ بااین‌حال، هیچ‌یک از نشانه‌های زیر به‌تنهایی علت را به‌طور قطعی مشخص نمی‌کند.

افزایش زیاد فشار هنگام گرم شدن

اگر فشار مدار هنگام گرم شدن آب به‌سرعت افزایش پیدا می‌کند، ممکن است فشار اولیه منبع مناسب نباشد، ظرفیت آن کافی نباشد یا دیافراگم آسیب دیده باشد. سایر اجزای سیستم نیز باید بررسی شوند.

تخلیه آب از شیر اطمینان

باز شدن مکرر شیر اطمینان می‌تواند با افزایش بیش از حد فشار ارتباط داشته باشد. تنظیم نامناسب فشار اولیه یکی از علت‌های احتمالی است، اما خرابی شیر اطمینان یا ورود مداوم آب به مدار نیز باید بررسی شود.

افت مکرر فشار سیستم

افت فشار می‌تواند به نشتی مدار، تخلیه آب از شیر اطمینان یا مشکلات دیگر مربوط باشد. بنابراین، صرف مشاهده افت فشار برای نتیجه‌گیری درباره فشار باد منبع کافی نیست.

افت فشار گاز پس از تنظیم

اگر فشار اولیه پس از مدت کوتاهی دوباره کاهش پیدا کند، احتمال نشتی از شیر شارژ یا آسیب به اجزای داخلی مطرح می‌شود. در چنین شرایطی باید منبع بررسی شود و فقط به شارژ مجدد گاز اکتفا نشود.

برای مشاهده سایر نشانه‌ها و علت‌های احتمالی خرابی، مقاله علائم خرابی منبع انبساط را بخوانید.

تفاوت فشار باد منبع انبساط با فشار آب مدار

یکی از اشتباهات رایج، یکسان دانستن فشار اولیه گاز منبع با فشار آب سیستم گرمایشی است. این دو فشار با یکدیگر ارتباط دارند، اما مقدار و روش اندازه‌گیری آن‌ها یکسان نیست.

برای مثال، ممکن است فشارسنج دستگاه در حالت سرد عددی را نشان دهد که با فشار اولیه گاز منبع متفاوت باشد. این تفاوت به‌خودی‌خود به معنی خرابی نیست؛ مقادیر باید در شرایط اندازه‌گیری درست و بر اساس طراحی سیستم ارزیابی شوند.

اشتباهات رایج در تنظیم باد منبع انبساط

تنظیم فشار بدون تخلیه فشار آب سمت منبع

اگر فشار آب همچنان بر دیافراگم اثر بگذارد، عدد فشارسنج گاز ممکن است فشار اولیه واقعی را نشان ندهد. روش اندازه‌گیری باید طبق دستورالعمل سازنده انجام شود.

استفاده از یک فشار ثابت برای همه ساختمان‌ها

ارتفاع، حجم آب مدار و شرایط طراحی سیستم‌ها متفاوت‌اند. استفاده از یک مقدار عمومی برای تمام منابع ممکن است به تنظیم نادرست منجر شود.

افزایش بیش از حد فشار گاز

فشار اولیه باید در محدوده تعیین‌شده باشد. افزایش بی‌دلیل فشار، ظرفیت پذیرش آب را بهبود نمی‌دهد و می‌تواند عملکرد سیستم را مختل کند.

شارژ مجدد بدون بررسی علت افت فشار

اگر فشار گاز به‌طور مکرر کاهش می‌یابد، باید احتمال نشتی یا آسیب دیافراگم بررسی شود. شارژ مداوم بدون یافتن علت، راهکار پایدار محسوب نمی‌شود.

اشتباه گرفتن تنظیم فشار با انتخاب ظرفیت

حتی اگر فشار اولیه به‌درستی تنظیم شده باشد، منبعی با ظرفیت ناکافی ممکن است نتواند افزایش حجم آب را جذب کند. ظرفیت باید جداگانه و بر اساس شرایط سیستم بررسی شود.

چه زمانی باید منبع انبساط تعمیر یا تعویض شود؟

اگر فشار اولیه با تنظیم صحیح پایدار بماند و منبع مطابق طراحی عمل کند، ممکن است نیازی به تعویض آن نباشد. اما در صورت افت مکرر فشار، نشتی بدنه، خرابی شیر شارژ یا آسیب دیافراگم باید علت دقیق بررسی شود.

خروج آب از شیر شارژ گاز می‌تواند نشانه خرابی دیافراگم یا تیوپ باشد. در این حالت، بسته به طراحی منبع و امکان سرویس آن، تعمیر یا تعویض مطرح می‌شود.

اگر مشکل ناشی از ظرفیت ناکافی باشد، شارژ مجدد گاز به‌تنهایی راه‌حل نیست و باید ظرفیت موردنیاز سیستم دوباره محاسبه شود.

برای بررسی محصولات و انتخاب منبع مناسب، به صفحه منبع انبساط در بامین تهویه مراجعه کنید.

جمع‌بندی

تنظیم باد منبع انبساط باید بر اساس فشار اولیه موردنیاز، ارتفاع سیستم، فشار پرکردن مدار و مشخصات سازنده انجام شود. برای اندازه‌گیری درست، لازم است شرایط فشار سمت آب به‌گونه‌ای باشد که مقدار واقعی فشار اولیه گاز قابل‌تشخیص باشد.

از تنظیم فشار بر اساس یک عدد ثابت یا فشارسنج دستگاه بدون بررسی شرایط اندازه‌گیری خودداری کنید. همچنین، اگر فشار گاز پس از تنظیم دوباره افت می‌کند یا فشار سیستم هنگام گرم شدن به‌شدت افزایش می‌یابد، باید علت اصلی بررسی شود.

انتخاب ظرفیت مناسب، نصب اصولی و سرویس دوره‌ای در کنار تنظیم صحیح فشار به عملکرد بهتر و ایمن‌تر سیستم کمک می‌کنند.
