منبع انبساط چیست؟

منبع انبساط یکی از اجزای مهم سیستم‌های گرمایشی و مدارهای آب گرم است که وظیفه آن جذب افزایش حجم آب بر اثر بالا رفتن دما و کمک به کنترل فشار سیستم است. هنگامی که آب گرم می‌شود، حجم آن افزایش پیدا می‌کند؛ اگر فضای مناسبی برای پذیرش این حجم اضافی وجود نداشته باشد، فشار مدار ممکن است بیش از حد بالا برود و باعث عملکرد شیر اطمینان یا آسیب به برخی تجهیزات شود.

چرا باید این مقاله را بخوانید؟

1. منبع انبساط چیست و چه کاربردی دارد؟
2. انواع منبع انبساط
3. منبع انبساط باز چگونه کار می‌کند؟
4. منبع انبساط بسته چگونه کار می‌کند؟
5. حجم منبع انبساط چگونه انتخاب می‌شود؟
6. جمع‌بندی
7. مشاوره و خرید منبع انبساط
8. سوالات متداول
9. نظرات

برای مشاوره تخصصی، بررسی مشخصات و خرید انواع منبع انبساط ، کلیک نمایید.

منبع انبساط چیست و چه کاربردی دارد؟

منبع انبساط مخزنی است که برای مدیریت تغییر حجم آب و کمک به کنترل فشار در سیستم‌های گرمایشی و برخی مدارهای دیگر مورد استفاده قرار می‌گیرد. وظیفه اصلی این تجهیز، فراهم کردن فضای لازم برای پذیرش افزایش حجم آب هنگام گرم شدن است.

آب موجود در لوله‌ها، رادیاتورها، مبدل‌های حرارتی و سایر اجزای مدار گرمایشی با افزایش دما منبسط می‌شود. در یک سیستم بسته، اگر فضای مناسبی برای پذیرش این افزایش حجم وجود نداشته باشد، فشار آب افزایش می‌یابد. منبع انبساط این تغییر حجم را جذب می‌کند و به حفظ فشار در محدوده مناسب کمک می‌کند.

مهم‌ترین کاربردها و وظایف منبع انبساط عبارت‌اند از:

• جذب انبساط حرارتی آب: پذیرش حجم اضافی آب هنگام افزایش دمای سیستم.
• کمک به کنترل فشار: کاهش افزایش فشار ناشی از انبساط آب در محدوده طراحی سیستم.
• محافظت از تجهیزات: کمک به کاهش احتمال وارد شدن فشار نامناسب به لوله‌ها، مبدل‌ها و سایر اجزای مدار.
• کمک به عملکرد صحیح سیستم گرمایشی: فراهم کردن شرایط مناسب برای کارکرد پایدار مدار در محدوده فشار طراحی‌شده.

منبع انبساط جایگزین شیر اطمینان نیست. شیر اطمینان یک وسیله حفاظتی مستقل است که در صورت رسیدن فشار به حد تعیین‌شده، برای تخلیه فشار اضافی عمل می‌کند. بنابراین، وجود منبع انبساط مناسب و تجهیزات حفاظتی استاندارد هر دو اهمیت دارند.

منبع انبساط در چه سیستم‌هایی استفاده می‌شود؟

منبع انبساط بسته در بسیاری از سیستم‌های گرمایش مرکزی، موتورخانه‌ها و مدارهای بسته آب گرم کاربرد دارد. نوع باز نیز در برخی سیستم‌های گرمایشی، با رعایت الزامات طراحی و نصب، مورد استفاده قرار می‌گیرد.

در پکیج‌های گرمایشی نیز معمولاً از منبع انبساط داخلی استفاده می‌شود تا تغییر حجم آب مدار گرمایش مدیریت شود. خرابی یا کاهش فشار گاز منبع انبساط پکیج می‌تواند باعث نوسان فشار و عملکرد شیر اطمینان شود.

برای آشنایی بیشتر با نقش این تجهیز در موتورخانه، مقاله نقش منبع انبساط در موتورخانه‌ها چیست؟ را مطالعه کنید.

انواع منبع انبساط

منابع انبساط از نظر نحوه ارتباط با هوای محیط و ساختار عملکرد به دو گروه اصلی تقسیم می‌شوند:

• منبع انبساط باز
• منبع انبساط بسته

هر دو نوع برای مدیریت تغییر حجم آب به کار می‌روند، اما از نظر ساختار، محل نصب، نحوه کنترل فشار و شرایط کاربرد تفاوت دارند.

منبع انبساط باز

منبع انبساط باز با هوای آزاد ارتباط مستقیم دارد و فشار سطح آب داخل آن تحت تأثیر فشار جو قرار می‌گیرد. این نوع منبع معمولاً در ارتفاع بالاتری نسبت به بخش‌های اصلی سیستم گرمایشی نصب می‌شود و ارتفاع آن در فشار استاتیکی مدار نقش دارد.

منبع انبساط بسته

منبع انبساط بسته با هوای آزاد ارتباط مستقیم ندارد. این مخزن از فضای گاز برای جذب تغییر حجم آب استفاده می‌کند و در سیستم‌هایی کاربرد دارد که فشار مدار باید در محدوده مشخصی حفظ شود.

برای مشاهده محصولات و بررسی انواع موجود، به صفحه دسته‌بندی منبع انبساط مراجعه کنید.

منبع انبساط باز چگونه کار می‌کند؟

منبع انبساط باز مخزنی است که با هوای محیط ارتباط مستقیم دارد. در این نوع منبع، سطح آب با هوای آزاد در تماس است و فشار سطح آب تحت تأثیر فشار جو قرار می‌گیرد.

این مخزن معمولاً در ارتفاع بالاتری نسبت به بخش‌های اصلی سیستم گرمایشی، مانند دیگ و مدار توزیع آب گرم، نصب می‌شود. اختلاف ارتفاع منبع با بخش‌های پایین‌تر سیستم، فشار استاتیکی لازم را در مدار ایجاد می‌کند؛ به همین دلیل محل نصب آن باید با توجه به طراحی سیستم انتخاب شود.

هنگامی که آب داخل مدار گرم می‌شود، حجم آن افزایش می‌یابد و آب اضافی به سمت منبع انبساط حرکت می‌کند. در نتیجه سطح آب داخل مخزن بالا می‌رود. با کاهش دمای آب نیز حجم آن کاهش پیدا می‌کند و سطح آب ممکن است پایین بیاید.

از ویژگی‌های منبع انبساط باز می‌توان به ساختار نسبتاً ساده، ارتباط مستقیم با هوای محیط و وابستگی عملکرد آن به ارتفاع نصب اشاره کرد. با این حال، تماس آب با هوا می‌تواند احتمال ورود اکسیژن و خوردگی برخی اجزای فلزی سیستم را افزایش دهد؛ بنابراین طراحی، جنس مخزن و نگهداری آن اهمیت دارد.

منبع انبساط باز برای هر سیستم گرمایشی مناسب نیست و انتخاب آن باید با توجه به نوع مدار، فشار کاری، الزامات ایمنی و مشخصات تجهیزات انجام شود.

منبع انبساط بسته چگونه کار می‌کند؟

منبع انبساط بسته مخزنی است که با هوای آزاد ارتباط مستقیم ندارد و برای مدیریت تغییر حجم آب از فضای گاز داخل مخزن استفاده می‌کند. در بسیاری از مدل‌ها، یک دیافراگم یا تیوپ انعطاف‌پذیر فضای آب را از فضای گاز جدا می‌کند.

وقتی دمای آب افزایش می‌یابد، حجم آب بیشتر می‌شود و بخشی از آب وارد منبع انبساط می‌شود. ورود آب باعث فشرده شدن گاز داخل مخزن می‌شود. هنگامی که آب سرد می‌شود و حجم آن کاهش پیدا می‌کند، گاز فشرده‌شده می‌تواند آب را به مدار بازگرداند. به این ترتیب، منبع به کنترل نوسانات فشار کمک می‌کند.

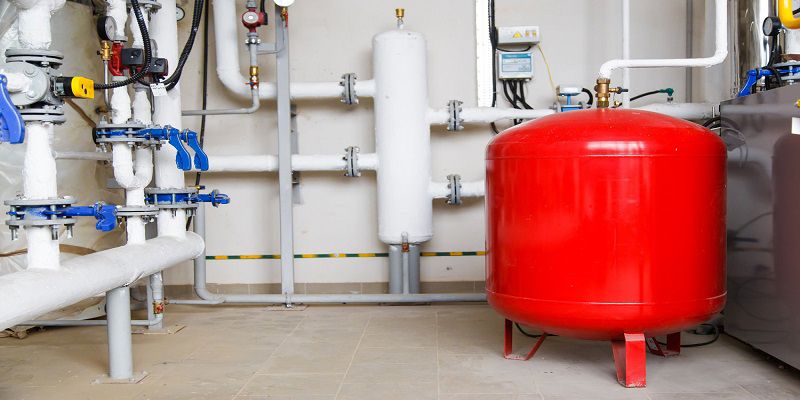

منبع انبساط بسته معمولاً در موتورخانه‌ها و مدارهای بسته گرمایشی نصب می‌شود. محل اتصال آن باید مطابق طراحی سیستم و دستورالعمل سازنده انتخاب شود؛ در بسیاری از مدارهای گرمایشی، محل اتصال نسبت به پمپ سیرکولاتور نیز در عملکرد صحیح سیستم اهمیت دارد.

عملکرد مناسب این منبع به انتخاب ظرفیت درست، فشار اولیه گاز، فشار کاری سیستم و سالم بودن دیافراگم یا تیوپ وابسته است. اگر فشار گاز تنظیم نباشد یا دیافراگم آسیب ببیند، منبع ممکن است نتواند تغییر حجم آب را به‌درستی جذب کند.

برای بررسی جزئیات و تفاوت‌های فنی دو مدل، مقاله تفاوت منبع انبساط باز و بسته چیست؟ را مطالعه کنید.

حجم منبع انبساط چگونه انتخاب می‌شود؟

حجم مناسب منبع انبساط باید متناسب با مشخصات سیستم گرمایشی انتخاب شود. منبعی که ظرفیت کافی نداشته باشد، ممکن است نتواند افزایش حجم آب را به‌درستی جذب کند و در نتیجه فشار سیستم بیش از محدوده مورد انتظار افزایش یابد.

برای انتخاب ظرفیت مناسب، عوامل زیر اهمیت دارند:

• حجم کل آب سیستم: مقدار آب موجود در دیگ، لوله‌ها، رادیاتورها، مبدل‌ها و سایر اجزای مدار.
• محدوده دمای کاری: میزان افزایش دمای آب بر مقدار انبساط آن اثر می‌گذارد.
• فشار اولیه و فشار کاری: فشار شارژ منبع و محدوده فشار مدار بر ظرفیت قابل استفاده آن تأثیر دارند.
• نوع منبع انبساط: روش انتخاب و محاسبه ظرفیت در مدل‌های باز و بسته یکسان نیست.
• شرایط نصب و طراحی سیستم: ارتفاع ساختمان، فشار استاتیکی و مشخصات تجهیزات باید در محاسبات لحاظ شوند.

انتخاب ظرفیت نباید صرفاً بر اساس متراژ ساختمان یا توان دیگ انجام شود. برای انتخاب دقیق، لازم است حجم آب سیستم و شرایط دما و فشار مشخص باشند.

برای مشاهده روش محاسبه و مثال‌های کاربردی، مقاله محاسبات منبع انبساط چگونه انجام می‌شود؟ را مطالعه کنید.

جمع‌بندی

منبع انبساط یکی از تجهیزات مهم در بسیاری از سیستم‌های گرمایشی است که با جذب تغییر حجم آب ناشی از تغییر دما، به کنترل فشار و عملکرد مناسب مدار کمک می‌کند. این تجهیز در دو نوع اصلی باز و بسته عرضه می‌شود و هر نوع با توجه به ساختار سیستم، فشار کاری و شرایط نصب کاربرد مشخصی دارد.

برای انتخاب منبع انبساط مناسب باید نوع سیستم، حجم آب، محدوده دمای کاری، فشار مورد نیاز و ظرفیت قابل استفاده مخزن بررسی شود. انتخاب صحیح و تنظیم اصولی منبع در کنار شیر اطمینان و سایر تجهیزات حفاظتی، به عملکرد مطمئن‌تر سیستم کمک می‌کند.
