انواع نازل برج خنک کننده ؛ معرفی مدل‌ها و کاربردها

نازل یکی از اجزای مهم سیستم توزیع آب در برج خنک کننده است و نوع آن بر نحوه پاشش و توزیع آب روی پکینگ تأثیر می‌گذارد. نازل‌ها در مدل‌ها و الگوهای پاشش مختلف تولید می‌شوند و انتخاب نوع مناسب به ساختار برج و شرایط کاری آن بستگی دارد. در این مقاله با انواع نازل برج خنک کننده و کاربرد هرکدام آشنا می‌شویم.

چرا باید این مقاله را بخوانید :

1. انواع نازل برج خنک کننده
2. نازل پروانه‌ای برج خنک کننده چیست؟
3. نازل مربع پاش (دک اسپری) برج خنک کننده
4. نازل چپقی برج خنک کننده چیست؟
5. نازل چپقی فشاری و دنده‌ای برج خنک کننده
6. نازل مارلی کم فشار برج خنک کننده
7. نازل سه مرحله‌ای برج خنک کننده
8. نازل بالتیمور برج خنک کننده
9. تفاوت نازل‌های برج خنک کننده از نظر الگوی پاشش
10. تفاوت نازل‌ها از نظر فشار کاری و دبی آب
11. تفاوت نازل‌ها از نظر جنس و ساختار
12. مقایسه کاربرد انواع نازل برج خنک کننده
13. چگونه نوع مناسب نازل برج خنک کننده را انتخاب کنیم؟
14. جمع‌بندی
15. سوالات متداول
16. نظرات

انواع نازل برج خنک کننده

نازل‌ برج خنک کننده از نظر ساختار، نحوه پاشش، الگوی توزیع آب و شرایط کاری در مدل‌های مختلفی تولید می‌شوند. هر مدل برای شرایط خاصی از سیستم توزیع آب و طراحی برج مناسب است.برای آشنایی با مفهوم نازل، وظیفه آن و جایگاه این قطعه در سیستم توزیع آب، ابتدا می‌توانید مقاله نازل برج خنک کننده چیست؟ را مطالعه کنید.

از رایج‌ترین مدل‌ها می‌توان به نازل‌های پاشش دایره‌ای، پاشش مربعی و … اشاره کرد. تفاوت اصلی این مدل‌ها در نحوه عبور آب، شکل پاشش و محدوده‌ای است که آب را روی پکینگ توزیع می‌کنند.نحوه عبور آب از نازل و تبدیل جریان آب به قطرات، تأثیر مستقیمی بر الگوی پاشش و نحوه خیس شدن پکینگ دارد. برای بررسی جزئیات این فرآیند، مقاله نازل برج خنک کننده چگونه کار می‌کند؟ را مطالعه کنید.انتخاب نوع نازل باید بر اساس دبی آب، فشار کاری، نوع پکینگ، شکل برج و طراحی سیستم توزیع آب انجام شود.

انوع نازل برج خنک کننده کدام است :

• نازل پروانه‌ای برج خنک کننده
• نازل مربع پاش (دک اسپری) برج خنک کننده
• نازل چپقی فشاری برج خنک کننده
• نازل چپقی دنده‌ای برج خنک کننده
• نازل مارلی کم فشار برج خنک کننده
• نازل سه مرحله‌ای برج خنک کننده
• نازل بالتیمور برج خنک کننده

در ادامه بصورت مفصل به بررسی هرکدام از این نازل ها می پردازیم.

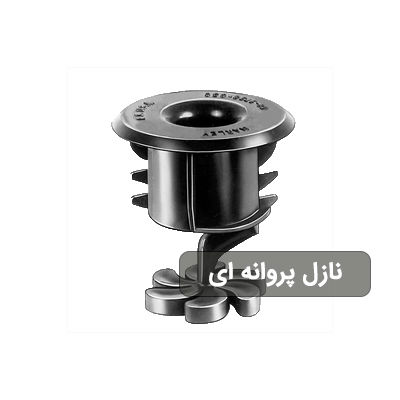

نازل پروانه‌ای برج خنک کننده چیست؟

نازل پروانه‌ای در برج خنک کننده با ساختار مخصوص خود، آب را به شکل گسترده‌تری پخش می‌کند و در برخی سیستم‌های توزیع آب برج خنک کننده مورد استفاده قرار می‌گیرد.در انتخاب این مدل‌ها باید به عواملی مانند دبی آب، فشار کاری، محدوده پاشش و نحوه نصب توجه شود.

جهت بررسی مشخصات و خرید نازل پروانه ای برج خنک کننده کلیک نمایید .

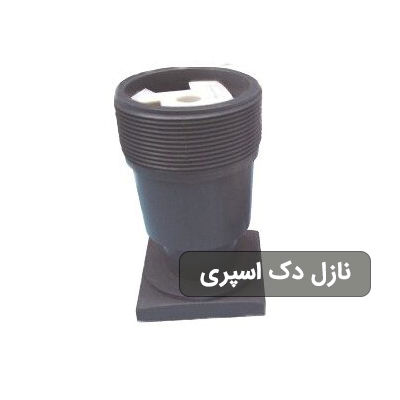

نازل مربع پاش (دک اسپری) برج خنک کننده

نازل مربع پاش یا Deck Spray یکی از مدل‌های نازل مورد استفاده در سیستم توزیع آب برج خنک کننده است که آب را در یک الگوی تقریباً مربعی روی سطح زیرین توزیع می‌کند.

این نوع الگوی پاشش می‌تواند برای سیستم‌هایی که آرایش نازل‌ها به‌صورت منظم و شبکه‌ای طراحی شده است، مناسب باشد.

در هنگام استفاده از نازل مربع پاش باید فاصله بین نازل‌ها، فشار آب و محدوده پاشش آن بررسی شود تا سطح پکینگ به‌صورت یکنواخت خیس شود.

برای مشاهده مشخصات این مدل می‌توانید را بررسی کنید.

جهت بررسی مشخصات و خرید نازل مربع پاش (دک اسپری) برج خنک کننده کلیک نمایید .

نازل چپقی برج خنک کننده چیست؟

نازل چپقی یکی از مدل‌های رایج نازل در سیستم توزیع آب برج خنک کننده است که به دلیل شکل بدنه و مسیر خروج آب، امکان ایجاد الگوی مشخصی از پاشش را فراهم می‌کند.

این نازل‌ها در مدل‌های مختلفی تولید می‌شوند و بسته به نوع اتصال، فشار و شرایط سیستم می‌توانند در طراحی‌های متفاوت مورد استفاده قرار گیرند.

یکی از مزایای این ساختار، سادگی نصب و امکان استفاده در آرایش‌های مختلف سیستم توزیع آب است.

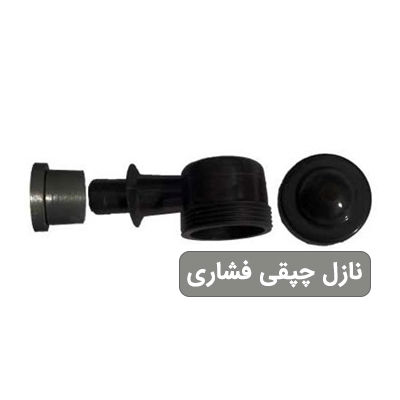

نازل چپقی فشاری و دنده‌ای برج خنک کننده

نازل‌های چپقی را می‌توان از نظر نحوه اتصال و ساختار در مدل‌های مختلفی مانند چپقی فشاری و چپقی دنده‌ای مشاهده کرد.

در مدل فشاری، اتصال نازل به سیستم توزیع به شکل فشاری انجام می‌شود و نصب آن می‌تواند سریع و ساده باشد.

جهت بررسی مشخصات و خرید نازل چپقی فشاری برج خنک کننده کلیک نمایید .

مدل دنده‌ای دارای اتصال رزوه‌ای است و برای سیستم‌هایی که اتصال دنده‌ای مورد نیاز است، استفاده می‌شود.

انتخاب بین این دو مدل باید بر اساس نوع لوله یا سیستم توزیع، نحوه اتصال، فشار کاری و مشخصات نصب پروژه انجام شود.

جهت بررسی مشخصات و خرید نازل چپقی دنده ای برج خنک کننده کلیک نمایید .

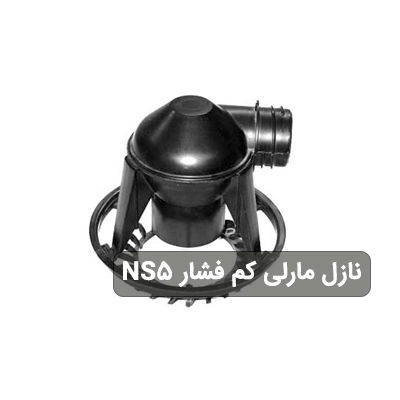

نازل مارلی کم فشار برج خنک کننده

نازل Marley NS5 یک نازل کم‌فشار است که برای توزیع آب در سیستم‌های برج خنک کننده طراحی شده است. ویژگی مهم این مدل، امکان عملکرد در فشار کاری پایین‌تر نسبت به برخی نازل‌های دیگر است.

استفاده از نازل کم‌فشار می‌تواند در طراحی‌هایی که هدف آن‌ها کاهش افت فشار سیستم توزیع و کنترل مصرف انرژی پمپاژ است، اهمیت داشته باشد.

با این حال، انتخاب نازل مارلی NS5 نیز باید بر اساس دبی موردنیاز، فشار سیستم و الگوی توزیع آب انجام شود.

جهت بررسی مشخصات و خرید نازل مارلی NS5 کم فشار برج خنک کننده کلیک نمایید .

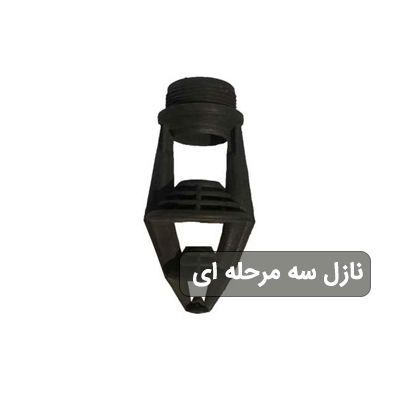

نازل سه مرحله‌ای برج خنک کننده

نازل سه مرحله‌ای از مدل‌هایی است که ساختار داخلی آن برای ایجاد توزیع مناسب آب در چند مرحله طراحی شده است.

عبور آب از ساختار داخلی نازل باعث تغییر مسیر جریان و ایجاد الگوی پاشش مناسب می‌شود. این ویژگی می‌تواند به توزیع بهتر آب روی سطح پکینگ کمک کند.

در استفاده از این نوع نازل باید مشخصات فنی آن با دبی، فشار آب و طراحی سیستم توزیع مطابقت داشته باشد.

جهت بررسی مشخصات و خرید نازل سه مرحله ای برج خنک کننده کلیک نمایید .

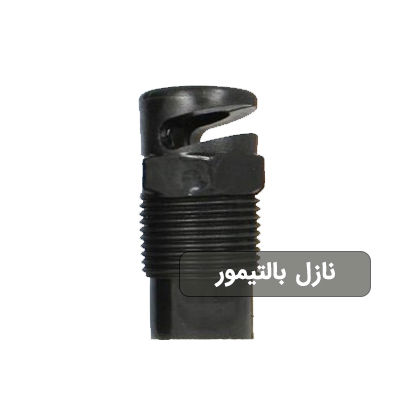

نازل بالتیمور برج خنک کننده

نازل‌های بالتیمور در اندازه‌های مختلفی مانند ۱/۲ و ۳/۴ اینچ برای استفاده در سیستم توزیع آب برج‌های خنک کننده عرضه می‌شوند.

تفاوت اندازه اتصال نازل می‌تواند روی نحوه نصب و ظرفیت عبور جریان تأثیر داشته باشد. بنابراین انتخاب سایز مناسب باید بر اساس مشخصات لوله‌کشی و دبی موردنیاز سیستم انجام شود.

در انتخاب بین مدل‌های ۱/۲ و ۳/۴ اینچ، نباید صرفاً اندازه اتصال را معیار قرار داد؛ بلکه دبی آب، فشار کاری و مشخصات فنی نازل نیز باید بررسی شوند.

جهت بررسی مشخصات و خرید نازل بالتیمور½ برج خنک کننده و یا نازل بالتیمور ¾ برج خنک کننده کلیک نمایید .

تفاوت نازل‌های برج خنک کننده از نظر الگوی پاشش

یکی از مهم‌ترین تفاوت‌های نازل‌های برج خنک کننده، نحوه و محدوده پخش آب است. بسته به طراحی نازل، آب می‌تواند به‌صورت دایره‌ای، مربعی، گسترده یا در الگوهای خاص دیگری روی پکینگ توزیع شود.

برای مثال، نازل‌های مربع‌پاش (Deck Spray) برای ایجاد پوشش چهارگوش طراحی شده‌اند، در حالی که برخی نازل‌های چپقی یا پروانه‌ای الگوی متفاوتی ایجاد می‌کنند.

انتخاب الگوی پاشش باید با ابعاد برج، فاصله نازل‌ها، ارتفاع نازل تا پکینگ و آرایش سیستم توزیع آب هماهنگ باشد. هدف، پوشش یکنواخت سطح مؤثر پکینگ و جلوگیری از ایجاد نقاط خشک است. توزیع یکنواخت آب یکی از عوامل مهم در استفاده مؤثر از سطح پکینگ است و عملکرد نازل می‌تواند بر راندمان کلی برج تأثیر بگذارد. جزئیات این موضوع در مقاله تأثیر نازل بر توزیع آب و راندمان برج خنک کننده مطالعه نمایید .

تفاوت نازل‌ها از نظر فشار کاری و دبی آب

هر نازل برای محدوده مشخصی از فشار و دبی آب طراحی می‌شود. بنابراین دو نازل که از نظر ظاهری مشابه هستند، ممکن است در شرایط کاری متفاوت عملکرد مناسبی داشته باشند.

نازل‌های کم‌فشار، مانند برخی مدل‌های مورد استفاده در سیستم‌های خاص، می‌توانند در شرایطی که کاهش افت فشار و مصرف انرژی پمپاژ اهمیت دارد، گزینه مناسبی باشند.

در انتخاب نازل باید بررسی شود که:

• دبی موردنیاز سیستم چقدر است؟
• فشار موجود در ورودی نازل چقدر است؟
• نازل در چه محدوده‌ای بهترین الگوی پاشش را ایجاد می‌کند؟
• تعداد نازل‌ها برای پوشش سطح پکینگ کافی است یا خیر؟

فشار بیشتر همیشه به معنی عملکرد بهتر نیست؛ فشار باید با مشخصات طراحی نازل و سیستم توزیع هماهنگ باشد.

تفاوت نازل‌ها از نظر جنس و ساختار

نازل‌های برج خنک کننده از مواد مختلفی ساخته می‌شوند و جنس آن‌ها باید متناسب با شرایط کاری انتخاب شود. پلاستیک‌های مهندسی، پلی‌پروپیلن (PP)، PVC و برخی مواد مقاوم دیگر در ساخت نازل‌ها کاربرد دارند.

جنس نازل باید در برابر عواملی مانند:

• دمای آب
• مواد شیمیایی موجود در آب
• رسوب
• خوردگی
• فشار کاری
• ضربه و فرسایش

مقاومت کافی داشته باشد.

در سیستم‌هایی که آب دارای رسوب، ذرات معلق یا آلودگی‌های بیولوژیکی است، احتمال گرفتگی نازل افزایش پیدا می‌کند. در این شرایط، مطالعه علت گرفتگی نازل برج خنک کننده و روش رفع آن می‌تواند برای شناسایی علت و روش رفع مشکل مفید باشد.

از طرف دیگر، ساختار نازل نیز اهمیت دارد. وجود قطعات متحرک، نوع اتصال، شکل دهانه و طراحی مسیر عبور آب می‌تواند تفاوت عملکردی قابل‌توجهی بین مدل‌های مختلف ایجاد کند.نگهداری منظم، تمیزکاری و بررسی وضعیت نازل نیز برای حفظ الگوی پاشش و جلوگیری از کاهش عملکرد سیستم اهمیت دارد. برای آشنایی با روش‌های سرویس و شست‌وشو، مقاله نگهداری و تمیز کردن نازل برج خنک کننده

مقایسه کاربرد انواع نازل برج خنک کننده

نمی‌توان یک مدل نازل را برای تمام برج‌های خنک کننده بهترین گزینه دانست. هر مدل بر اساس شرایط پروژه کاربرد متفاوتی دارد.

در نهایت، کاربرد واقعی هر نازل باید با توجه به طراحی برج و مشخصات سیستم توزیع آب تعیین شود.

چگونه نوع مناسب نازل برج خنک کننده را انتخاب کنیم؟

انتخاب نازل مناسب به عواملی مانند دبی آب، فشار کاری، نوع پکینگ، الگوی پاشش و نحوه اتصال بستگی دارد. اگر هدف شما انتخاب مدل مناسب برای یک پروژه مشخص است، راهنمای انتخاب نازل برج خنک کننده می‌تواند دید کامل‌تری درباره معیارهای انتخاب ارائه دهد.انتخاب نازل باید از مشخصات واقعی پروژه شروع شود، نه صرفاً از نام یا قیمت محصول.

دبی آب را مشخص کنید

ابتدا باید مقدار آب در گردش مشخص باشد. ظرفیت عبور آب یکی از پارامترهای اصلی انتخاب نازل است.

فشار موجود را بررسی کنید

فشار در محل نصب نازل باید با محدوده عملکرد آن مطابقت داشته باشد.

نوع پکینگ را در نظر بگیرید

نازل باید بتواند آب را به شکلی توزیع کند که سطح مؤثر پکینگ به‌خوبی خیس شود.

الگوی پاشش را بررسی کنید

دایره‌ای، مربعی یا سایر الگوهای پاشش باید با آرایش نازل‌ها و ابعاد محدوده توزیع هماهنگ باشند.تعداد نازل نیز باید متناسب با دبی کل آب، ظرفیت هر نازل، سطح پکینگ و الگوی پاشش تعیین شود. برای آشنایی با روش محاسبه و چیدمان نازل‌ها، مقاله تعداد نازل برج خنک کننده چگونه تعیین می‌شود؟ را مطالعه نمایید .

نوع اتصال را بررسی کنید

در مدل‌هایی مانند نازل چپقی فشاری و دنده‌ای یا نازل‌های بالتیمور با سایزهای مختلف، نوع اتصال باید با سیستم لوله‌کشی مطابقت داشته باشد.

کیفیت آب را بررسی کنید

اگر آب دارای رسوب یا ذرات معلق زیادی باشد، مقاومت نازل در برابر گرفتگی و امکان تمیزکاری اهمیت بیشتری پیدا می‌کند.

جنس نازل را متناسب با شرایط کاری انتخاب کنید

دمای آب و شرایط شیمیایی آن باید با جنس نازل سازگار باشد.

بنابراین انتخاب صحیح نازل یک تصمیم چندعاملی است و بهتر است دبی، فشار، پکینگ، آرایش توزیع، نوع اتصال و کیفیت آب هم‌زمان بررسی شوند.

جمع‌بندی

نازل‌های برج خنک کننده از نظر الگوی پاشش، فشار کاری، دبی، جنس، ساختار و نوع اتصال با یکدیگر تفاوت دارند. به همین دلیل، انتخاب نازل مناسب باید بر اساس شرایط واقعی برج و سیستم توزیع آب انجام شود.

علاوه بر گرفتگی، مشکلاتی مانند کاهش دبی خروجی، تغییر الگوی پاشش، شکستگی، جابه‌جایی یا نصب نادرست نیز می‌توانند عملکرد نازل را مختل کنند. برای بررسی نشانه‌های خرابی و روش‌های عیب‌یابی، می‌توانید مقاله مشکلات رایج نازل برج خنک کننده و روش عیب‌یابی را مطالعه کنید.

مدل‌هایی مانند نازل مربع‌پاش، چپقی، پروانه‌ای، مارلی NS5، سه‌مرحله‌ای و بالتیمور هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند و نمی‌توان صرفاً بر اساس قیمت یا ظاهر، یکی را بر دیگری برتر دانست.
